Λεπτομέρειες:
|
| Θέση προέλευσης:: | Wuxi, Κίνα | Τάση: | 380V 50Hz 3Phases |
|---|---|---|---|
| Εμπορικό σήμα:: | CMC | Όνομα προϊόντων:: | Κύλινδρος προστατευτικών κιγκλιδωμάτων δύο κυμάτων που διαμορφώνει τη μηχανή |
| Τύπος κεραμιδιών:: | Χάλυβας | Τηλεοπτική εξερχόμενος-επιθεώρηση:: | Παρεχόμενος |
| Υψηλό φως: | ρόλος προστατευτικών κιγκλιδωμάτων 476mm που διαμορφώνει τη μηχανή,20.7KW ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή |
||
I.Basic παράμετροι μηχανών
Υλικό: Q345B γαλβανισμένο φύλλο
Πάχος: 2.5~3.0mm
Πλάτος: 450476mm
Βάρος: 65KG
Προδιαγραφές των προϊόντων
Προϊόν: από - σχέδιο προϊόντων
Πλάτος προϊόντων: 310mm ± 5mm
Ύψος προϊόντων: 81mm ± 5mm
Προδιαγραφές προϊόντων
Διαμόρφωση της μεθόδου: Κρύα διαμόρφωση ρόλων
Ταχύτητα παραγωγής: ≤10m/λ.
Κατεύθυνση σίτισης: αριστερή τροφή
Κύρια τάση: 380V, 50Hz
Συνολική δύναμη μονάδων: περίπου 20.7KW
Ρουλεμάν άξονων κίνησης: 6026
Στροβιλο ανελκυστήρας: SWL10-3/23-FU3
Μηχανή κύριας κίνησης: Yvp180m-4-15
Μειωτής: ZQ500-48.57
Wallboard υλικό: A3
Υλικό άξονων: 40
Υλικό φορμών: Gcr15
II.Overview της δομής εξοπλισμού
Το πλαίσιο εξοπλισμού υποβάλλεται σε επεξεργασία από A3 το πιάτο χάλυβα, μετά από την επεξεργασία γήρανσης, τη δομή 3 κυλίνδρων, 1 ανώτερες και 2 χαμηλότερα, ο χαμηλότερος κύλινδρος υιοθετεί μια σταθερή δομή, ο ανώτερος κύλινδρος υιοθετεί τη ρύθμιση μετακίνησης ολισθαινόντων ρυθμιστών, και 3 σύνολα κίνησης κιβωτίων στροβίλων οδηγούνται από τη μηχανή για να ρυθμίσουν τον ανώτερο και να χαμηλώσουν το κιβώτιο στροβίλων συνδέονται με μια συνδέοντας ράβδο για να εξασφαλίσουν το συγχρονισμό 3 συνόλων κιβωτίων, και τα 3 ανεξάρτητα πιάτα τοίχων συνδέονται με έναν άξονα για να εξασφαλίσουν τον παραλληλισμό ολόκληρης της μηχανής. Η διάμετρος του άξονα κυλίνδρων είναι 110mm. Υπάρχουν δύο σύνολα φορμών στο αριστερό και το δεξιό, ένα για το εσωτερικό τόξο και ένα για το εξωτερικό τόξο, και ένα σύνολο κύριας μηχανής 15KW. Οδηγείται από έναν μειωτή ZQ500, ο οποίος οδηγεί τους αριστερούς και δεξιούς χαμηλότερους άξονες μέσω των εργαλείων. Η ενότητα εργαλείων είναι 10m, μια για κάθε αριστερό και δικαίωμα. Το προϊόν υποβάλλεται σε επεξεργασία μέσω της κονσόλας λειτουργίας.
III.Equipment πίνακας ελέγχου διαμόρφωσης
|
Αριθ. |
Όνομα μερών |
Ποσότητα |
| 1 |
Διαμόρφωση της φόρμας |
Ένα σύνολο φορμών σε κάθε πλευρά |
| 2 |
μηχανή κίνησης 15KW |
1Set |
| 3 |
Διαμόρφωση του άξονα φορμών |
3Sets |
| 4 |
Στροβιλο ανελκυστήρας |
3Sets |
| 5 |
Ανύψωση της μηχανής κίνησης |
1Set |
| 6 |
ZQ500 μειωτής |
1Set |
| 7 |
Ηλεκτρική κονσόλα |
1Set |
| 8 |
Μπουλόνι αγκύρων εξοπλισμού |
1Set |
IV.Our υπηρεσία
· Το δείγμα είναι διαθέσιμο και ελεύθερο.
·
· Θα κάνουμε την παράδοση των αγαθών 15-30 ημέρες μετά από παίρνουμε την κατάθεση.
·
· Όλα τα αγαθά μας είναι με την καλύτερη τιμή και τη λογική τιμή.
·
· Μπορούμε να κάνουμε την παράδοση θαλασσίως, αεροπορικώς ή να εκφράσουμε.

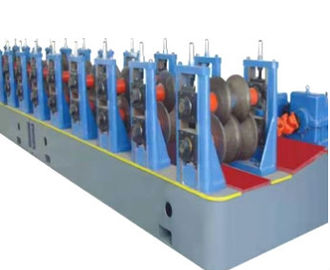

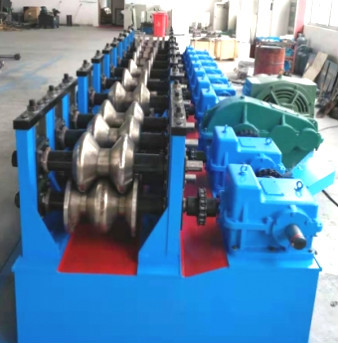

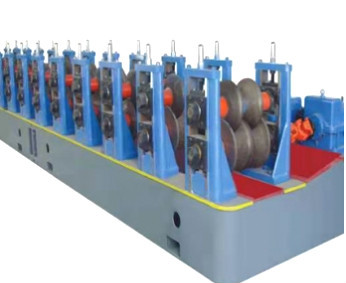

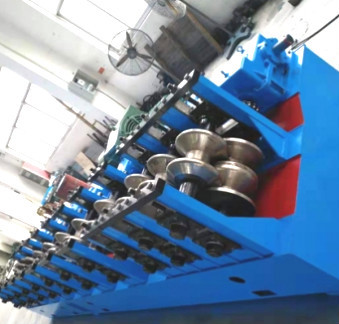

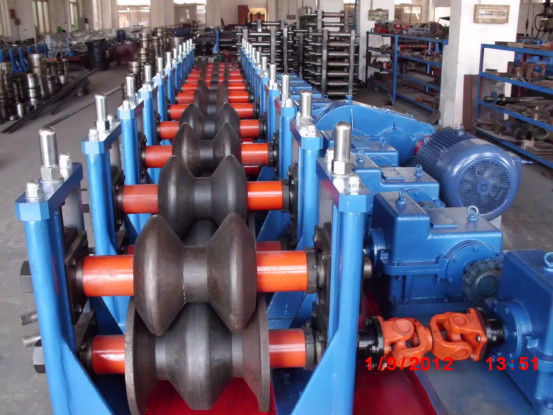

V.Bending διάγραμμα δομών εξοπλισμού μηχανών:
