4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή

4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή
4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή 4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή 4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή 4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή

Μεγάλες Εικόνας :  4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή

Λεπτομέρειες:
Τόπος καταγωγής: Wuxi, Κίνα
Μάρκα: CMC
Αριθμό μοντέλου: 4x1600
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: According to the machine requirements
Συσκευασία λεπτομέρειες: Nude
Χρόνος παράδοσης: Σύμφωνα με τις απαιτήσεις
Δυνατότητα προσφοράς: Σύμφωνα με την πραγματική κατάσταση

4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή

περιγραφή
Όνομα:: Σπείρα χάλυβα που σκίζει τη γραμμή Υλικό σωλήνων:: ανοξείδωτος/χάλυβας άνθρακα
Εφαρμογή σωλήνων:: Έπιπλα, κιγκλίδωμα, σωλήνες κατασκευής Εμπορικό σήμα:: CMC
Σχισμή του πάχους μονάδων:: 2.5~4.5mm, C245 Διάμετρος κυλίνδρων τσιμπήματος:: 190mm
Υψηλό φως:

37kw σπείρα που σκίζει τη γραμμή

,

σπείρα 4mm που σκίζει τη γραμμή



4x1600 σπείρα χάλυβα που σκίζει τη σπείρα χάλυβα υψηλής ακρίβειας γραμμών που σκίζει τη γραμμή







Χρησιμοποιούμε το χαλύβδινο σύρμα και το ξύλινο πλαίσιο για να καθορίσουμε το σωλήνα κατασκευάζοντας τη μηχανή Επιπλέον, χρησιμοποιημένη προστατευόμενη από τους κραδασμούς ταινία για να προστατεύσει τις κύριες μηχανές. Χρησιμοποιούμε το εμπορευματοκιβώτιο για να παραδώσουμε τα αγαθά στον πελάτη μας. Κατά γενική ομολογία, αρχίζουμε στο λιμένα FOSHAN, αλλά μπορούμε επίσης να αρχίσουμε σε άλλο λιμένα σύμφωνα με την ανάγκη του πελάτη.





Μετά από την υπηρεσία--Παρέχετε την υπηρεσία 24 ημέρες hours*7 την εβδομάδα 1.Test η μηχανή κυλινδρικών μύλων προτού να αφορήσει η τεχνική καθοδήγηση αποστολών 2.Provide για να χρησιμοποιήσει το σωλήνα κατασκευάζοντας τη μηχανή 3.Provide που τα ανταλλακτικά σε τιμή κόστους μετά από την περίοδο 4.Collect εξουσιοδότησης ανατροφοδοτούν για τη μακροπρόθεσμη τεχνική βοήθεια 6.Offer εργασίας 5.Provide μηχανών κυλινδρικών μύλων τον επαγγελματικό μηχανικό για να σας βοηθήσουν να βελτιώσετε την παραγωγή, να μειώσετε τα απόβλητα και να μειώσετε το κόστος.





Τεχνική παράμετρος:

  1. Μέγιστο πάχος 4mm, ελάχιστο πάχος 2.5mm πρώτης ύλης καυτό - κυλημένος ήπιος χάλυβας.

  2. Πλάτος του υλικού: 8001550mm

  3. Βάρος της σπείρας χάλυβα: Ανώτατοι 25 τόνοι

  4. Εσωτερική διάμετρος της σπείρας χάλυβα: 508mm760mm

  5. Εξωτερική διάμετρος της σπείρας χάλυβα: Max.1600mm

  6. Διάμετρος κυλίνδρων τσιμπήματος: 190mm

  7. Δύναμη μηχανών κυλίνδρων τσιμπήματος: 2.2kw, πρότυπο κιβωτίων ταχυτήτων: BWD13, ποσοστό: 187

  8. Ταχύτητα εργασίας κυλίνδρων τσιμπήματος: 3m/min

  9. Τραχιά ισοπεδώνοντας ποσότητα κυλίνδρων: 3, επάνω ένα, κατώτατο σημείο δύο.

  10. Τραχιά ισοπεδώνοντας διάμετρος κυλίνδρων: 125mm

  11. Για τη σχισμή τελειώστε τα προϊόντα, που σκίζουν την ανοχή πλάτους: ±0.20mm

  12. Για τη σχισμή τελειώστε τα προϊόντα, Max.weight της σπείρας: 15ton

  13. Για τη σχισμή τελειώστε τα προϊόντα, η εσωτερική διάμετρος σπειρών χάλυβα: 760mm

  14. Σχισμή του πάχους μονάδων: 2.5~4.5mm, C245

  15. Προδιαγραφές κοιλωμάτων περιτύλιξης: 5500×2200mm×2500mm Length×width×depth

  16. Σχισμή της διαμέτρου άξονων: 220mm

  17. Σχισμή του υλικού άξονων: 40Cr

  18. Σχισμή της δύναμης κύριων μηχανών μονάδων: 37KW (960RPM), ΕΡΓΑΛΕΊΟ BOX650

  19. Οι λεπτομέρειες της λεπίδας, πλήκτρο διαστήματος, λαστιχένιο δαχτυλίδι, βλέπουν τον κατάλογο σύνδεσης.

  20. Σχισμή του υλικού λεπίδων: H13K, σκληρότητα HRC55-58

  21. Το απόρριμα ξανατυλίγει τη δύναμη κύριων μηχανών μηχανισμών: YLJ6.3KG/M

  22. Ξανατυλίγοντας την ταχύτητα, πάχος 4.5mm, μέγιστο πάχος 2.5mm, μέγιστη ταχύτητα 20m/min. συχνότητας εναλλασσόμενου ρεύματος 25m/min διευθετήσιμη

  23. Να ξανατυλίξει τη δύναμη κύριων μηχανών μονάδων: 90kw (960rpm), κιβώτιο ταχυτήτων: 850

  24. Οι λεπτομέρειες της διάστασης, βλέπουν το συνημμένο σχέδιο



Λεπτομέρεια όλης της συσκευής:



1. Η υδραυλική φόρτωση σπειρών μετακινείται

Αυτό το καρότσι μπορεί να φέρει τη σπείρα χάλυβα και να την κάνει να κινηθεί πάνω-κάτω. Την τετράτροχη ράγα οδηγών που περπατά, πάνω-κάτω από ο υδραυλικός κύλινδρος τελειώνει, το τρέξιμο του καροτσιού από ο μειωτής μηχανών τελειώνει και κιβωτίων ταχυτήτων.



2. Υδραυλικό decoiler

Διπλός-επικεφαλής τύπος ομπρελών, που περιλαμβάνει: αριστερή και δεξιά μονάδα,

Ανοικτός και κλείστε: Υδραυλικός

Αποτελείται από ορισμένη την οδηγός βάση, το υποστήριγμα, το arrester μηχανισμό, το decoiling άξονα και το διπλός-κεφάλι τύπων ομπρελών.

Το decoiler μπορεί να κινηθεί από τα αριστερά προς τα δεξιά και να συγκεντρώσει ταυτόχρονα.



3.Light δακτυλογραφήστε τον υδραυλικό Τύπος-οδηγό, κεφάλι φτυαριών, ανοιχτήρι, που τσιμπά το μηχανισμό:

Σύνθεσε της πλαίσιο-ορισμένης βάσης, του υδραυλικού βραχίονα Τύπος-οδηγών, του υδραυλικού φτυάρι-επικεφαλής μηχανισμού, του υδραυλικού μηχανισμού ανοιχτηριών, του υδραυλικού τσιμπώντας μηχανισμού κ.λπ.



3.1 υδραυλικός μηχανισμός Τύπος-οδηγών: Αποτελείται από τον υδραυλικό βραχίονα pressing-οδηγών, τη ρόδα χάλυβα pressing-οδηγών, το μηχανισμό μετάδοσης αλυσίδων αλυσσοτροχών wheel&, που εξοπλίζονται με 5.5Kw την κυκλοειδή ταχύτητα pinwheel που μειώνει τη μηχανή κ.λπ.



3.2 υδραυλικός φτυάρι-επικεφαλής μηχανισμός: Αποτελείται από το φτυάρι-επικεφαλής κοχύλι, τον υδραυλικό μηχανισμό κ.λπ. ισορροπίας φτυάρι-κεφαλιών, lifting& φτυάρι-κεφαλιών υδραυλικό.



3.3 υδραυλικός μηχανισμός ανοιχτηριών: Αποτελείται από το στυλοβάτη οδηγών και το μανίκι οδηγών, υδραυλικό ανοιχτήρι πιέζει & ανυψωτικός μηχανισμός κ.λπ.



3.4 υδραυλικός τσιμπώντας μηχανισμός: Αποτελείται από το υποστήριγμα, βάση γλιστρώντας φραγμών, 2 τσιμπώντας ρόλοι, το υδραυλικό lifting& ανώτερων ρόλων πιέζει το μηχανισμό, μέρη δύναμης, κιβώτιο ταχυτήτων. κ.λπ.



worktable μήκος 4.Tansition: 3m

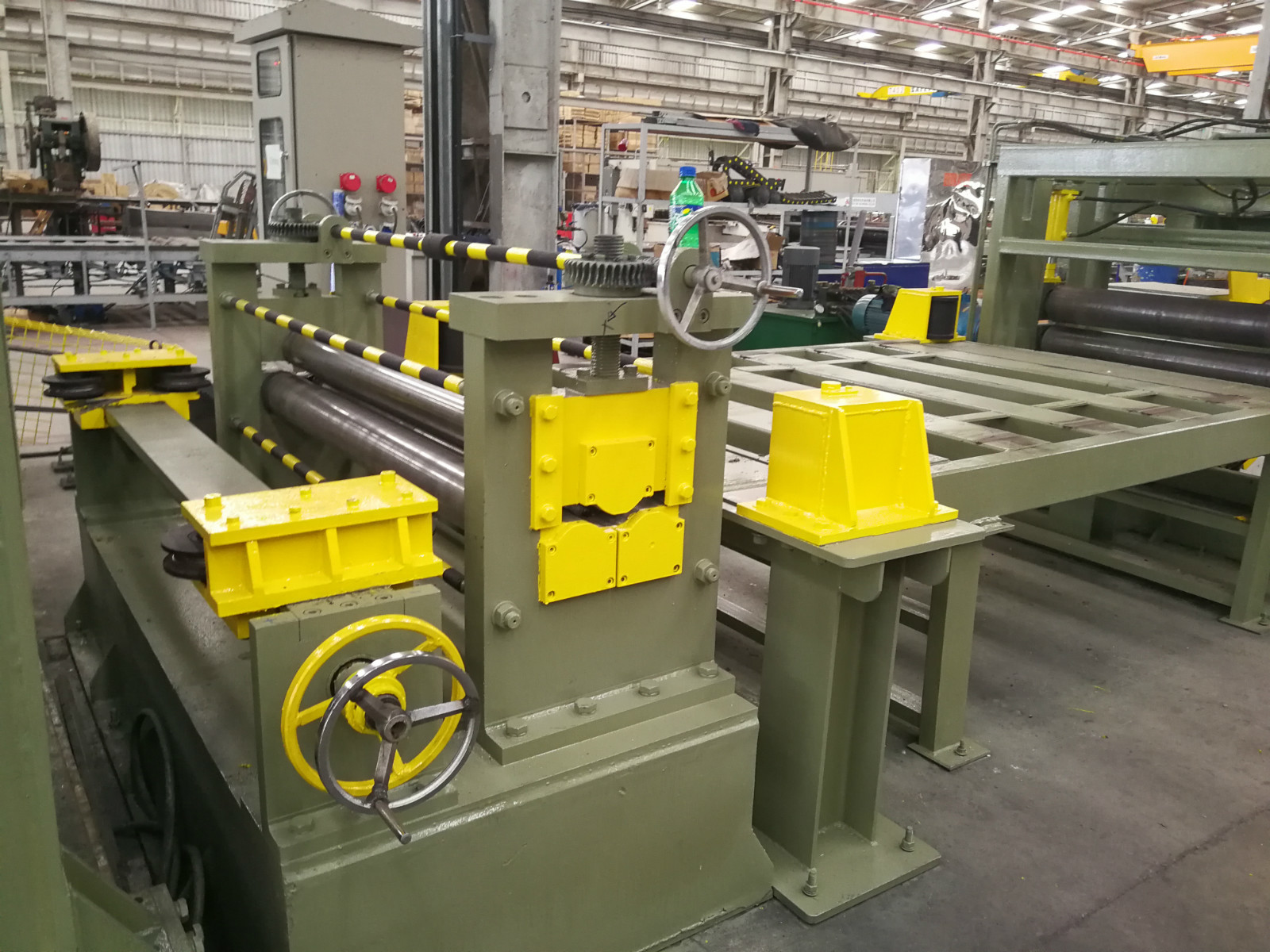

5. Τραχιά ισοπεδώνοντας μονάδα

Η τραχιά ισοπεδώνοντας μονάδα έχει τρεις κυλίνδρους για την ισοπέδωση της λειτουργίας. Είναι ανενεργός τρόπος.

6. Συσκευή καθοδήγησης πρίν σκίζει

Η συσκευή καθοδήγησης αποτελείται από το λειτουργώντας υποστήριγμα, ράγα οδηγών, mandrel βιδών adjusting& μηχανισμός συγκέντρωσης, ενεργό στάδιο βάσεων οδηγών, κάθετος μηχανισμός κυλίνδρων.

Όλη η συσκευή πριν από τη σκίζοντας μονάδα.



7.Slitting μονάδα:

Αποτελείται από το μέρος κεντρικών υπολογιστών και το μέρος δύναμης.

Μέρος δύναμης: Αποτελείται από τη ζώνη επιρροής, decelerator, την ταχύτητα-διευθετήσιμη μηχανή εναλλασσόμενου ρεύματος, την περίπτωση διανομής εργαλείων, τη σύζευξη, το συμπλέκτη, τα κομμάτια σύνδεσης, την καθολική διαγώνια μετάδοση κ.λπ.



Μέρος κεντρικών υπολογιστών: Αποτελείται από το στάδιο βάσεων, υποστήριγμα καθορίζω-ύφους, μεγάλος γλιστρώντας φραγμός του άξονα λεπίδων, άξονας λεπίδων δύο κομμάτια, ενεργό υποστήριγμα, γλιστρώντας φραγμός του άξονα εργαλείων, ενεργός υποστηριγμάτων υδραυλικός μηχανισμός ρύθμισης εισόδων &exit λεπίδα-μεταβαλλόμενος, ανώτερη ηλεκτρική ανύψωση άξονων εργαλείων & πιέζει το διευθετήσιμο mechani, κ.λπ.



8. Το απόρριμα ξανατυλίγει το μηχανισμό:

Αποτελείται από το υποστήριγμα, που ξανατυλίγει τον άξονα, που αντέχει τη βάση, τον κώνο 2 που ξανατυλίγουν τους δίσκους, chain& το μηχανισμό μετάδοσης ροδών αλυσσοτροχών, το μειωτή, τη σύζευξη, τη μηχανή κ.λπ.



9. &transition περιτύλιξης worktable:

Αποτελείται από το υποστήριγμα, φέρουσα βάση, rollerway, ενισχυτικό πιάτο,

Περιτυλγμένος κοίλωμα Length×width×depth: σαν τεχνική παράμετρο

μετάβαση worktable, με τον υδραυλικό κύλινδρο για να αυξηθεί επάνω.

Περιλαμβάνει αριστερά και δεξιός δύο μέρη.



10. Προδιαχωρισμός, μηχανισμός έντασης, υδραυλικός μηχανισμός χωρισμού Τύπου, πιάτο-ενισχυτικός μηχανισμός:

Αποτελείται από τη βάση, φέρουσα βάση, ρουλεμάν προ-seperation, υποστήριγμα απόσβεσης, πιάτο απόσβεσης, το υδραυλικό lifting& πιάτων απόσβεσης πιέζει το μηχανισμό, η ένταση που επανέρχεται το υποστήριγμα, 2 ρόλοι ανακλαστήρων έντασης, υποστήριγμα Τύπος-seperation, άξονας Τύπος-seperation, Τύπος-seperation, υδραυλικό πιέζει & που ανυψώνει το μηχανισμό, υδραυλικός πιάτο-ενισχυτικός μηχανισμός, υδραυλικός πιάτο-ενισχυτικός lifting& μηχανισμός ισορροπίας, που εξοπλίζονται με τα φύλλα χωρισμού, τους νάυλον Μπους κ.λπ. πλήκτρων διαστήματος.



11. Οπισθοχωρώντας μονάδα:

Αποτελείται από τη βάση, που οπισθοχωρεί μειώνοντας την περίπτωση εργαλείων, τον οπισθοχωρώντας άξονα, το πιάτο αψίδων, επέκταση-που κρατούν το δίσκο, το διαγώνιο μηχανισμό απόσυρσης γλιστρώντας φραγμών expansion&, το υδραυλικό στόμα των λαβίδων ψαλιδίζοντας το μηχανισμό, το &rotatary μηχανισμό κυλίνδρων πετρελαίου επέκτασης, το arrester μηχανισμό, τη σύζευξη, τον υδραυλικό ενεργό ενισχυτικό βραχίονα, την ενισχυτική βάση, που εξοπλίζονται με την ταχύτητα-διευθετήσιμη μηχανή κ.λπ. εναλλασσόμενου ρεύματος.



12. Η υδραυλική εκφόρτωση μετακινείται:

Αυτό το καρότσι μπορεί να φέρει την χωρίζω-σπείρα, υδραυλική κίνηση και ο ανελκυστήρας, το τρέξιμο του καροτσιού οδηγείται από την τετράτροχη κίνηση διαδρομής οδηγών μηχανών έξω τη γραμμή και την έξοδο.



13. Ηλεκτρικό σύστημα:

Κεντρικός πίνακας ελέγχου.

Αποτελείται από το γραφείο, το κύριο ηλεκτρικό λειτουργούν γραφείο ελέγχου, το βοηθητικό λειτουργούν γραφείο και άλλο electrics. Σκίζοντας και οπισθοχωρώντας μηχανή.

Η καθορισμένοι προστασία ασφάλειας εξοπλισμού, το κουμπί διακοπής ρεύματος έκτακτης ανάγκης stop&, ο λαμπτήρας κ.λπ. επίδειξης μηχανή-στάσης.



14 υδραυλικό σύστημα:

Υδραυλική δύναμη 25L/min

Συμπερίληψη: υδραυλικός σταθμός, βαλβίδες, δεξαμενή πετρελαίου, κοινός, μαλακός σωλήνας, σκληρός σωλήνας και ούτω καθεξής.

Σχισμή της λεπίδας, πλήκτρο διαστήματος, διαστημικό πιάτο, βαρέλι πλήκτρων διαστήματος, λαστιχένιος κατάλογος δαχτυλιδιών (όχι με τη μηχανή, χρειαστείτε το συμπληρωματικό κόστος)





Εφαρμογή:

Αυτή η γραμμή είναι για τη σπείρα χάλυβα που ξετυλίγουν, τη σχισμή πιάτων και το χάλυβα σπειρών που σκίζουν τη διαδικασία

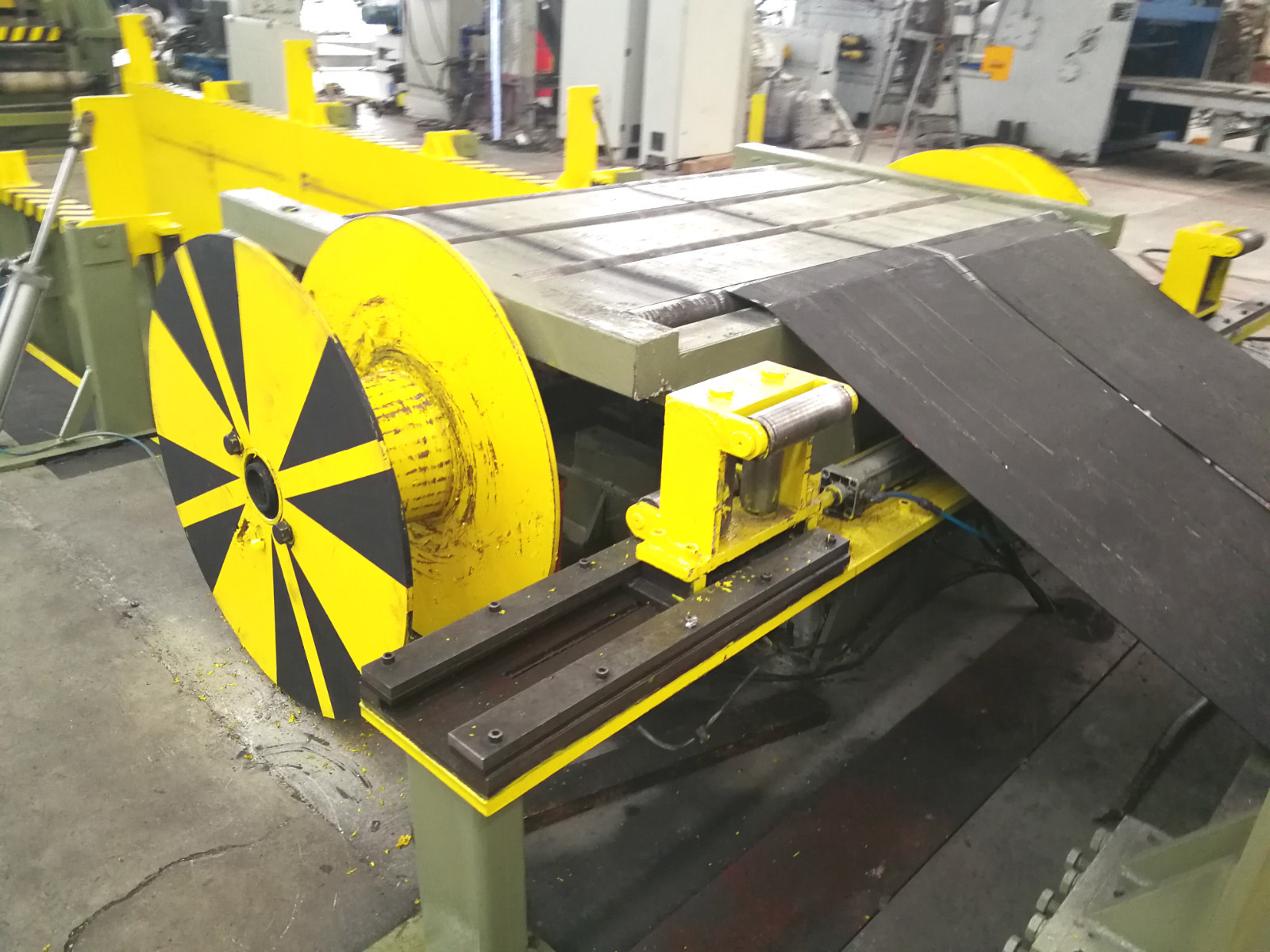

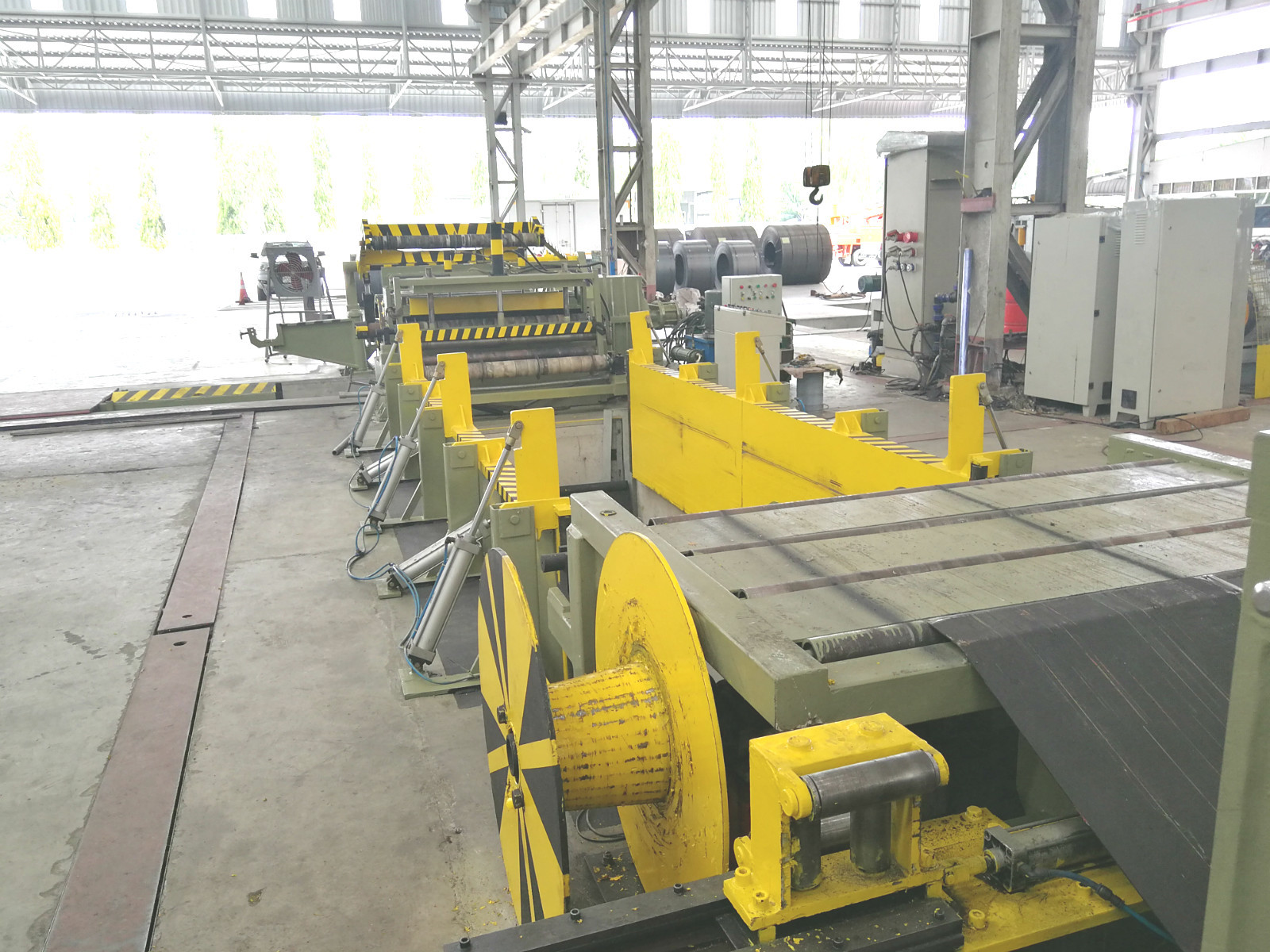

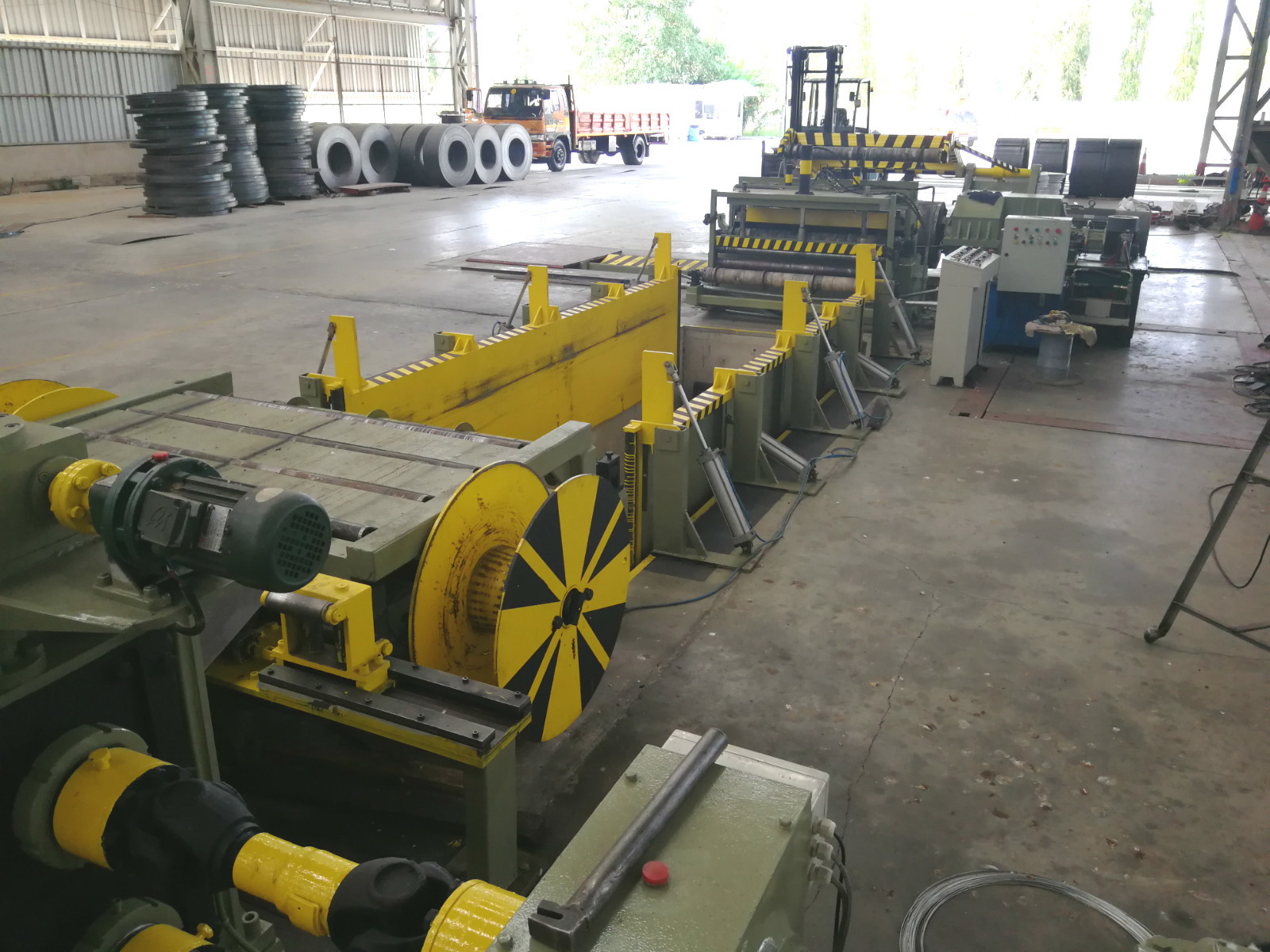

4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή 0

4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή 1

4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή 2

4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή 3

4x1600 σπείρα χάλυβα υψηλής ακρίβειας 37kw που σκίζει τη γραμμή 4
