μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό

μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό
350mm 2000mm Automatic Robotic Welding Machine For Light Pole
μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό

Μεγάλες Εικόνας :  μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό

Λεπτομέρειες:
Τόπος καταγωγής: WUXI., ΚΊΝΑ
Μάρκα: CMC
Αριθμό μοντέλου: 350/2000
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1set
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Nude
Χρόνος παράδοσης: Σύμφωνα με την πραγματική κατάσταση
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: Σύμφωνα με τις απαιτήσεις

μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό

περιγραφή
Υψηλό φως:

μηχανή συγκόλλησης 350mm αυτόματη

,

μηχανή συγκόλλησης 2000mm αυτόματη

,

ελαφριά cnc πόλων αυτόματη τέμνουσα μηχανή

ΣΥΓΚΟΛΛΗΣΗ ΠΙΑΤΩΝ ΒΑΣΕΩΝ ΡΟΜΠΟΤ ΚΑΙ ΤΕΜΝΟΥΣΑ ΜΗΧΑΝΗ ΣΥΝΔΥΑΣΜΟΥ ΠΟΡΤΩΝ, πρότυπο: RW-DC350/2000





Εφαρμογή

Το σύστημα συγκόλλησης εφαρμόζεται για την ελαφριά παραγωγή συγκόλλησης πιάτων βάσεων πόλων. Από πραγματικό - χρονική επικοινωνία μεταξύ του ρομπότ και της δύναμης συγκόλλησης, σύμφωνα με τη διαφορετική θέση συγκόλλησης να κερδίσει τη ραφή συγκόλλησης καλής ποιότητας,

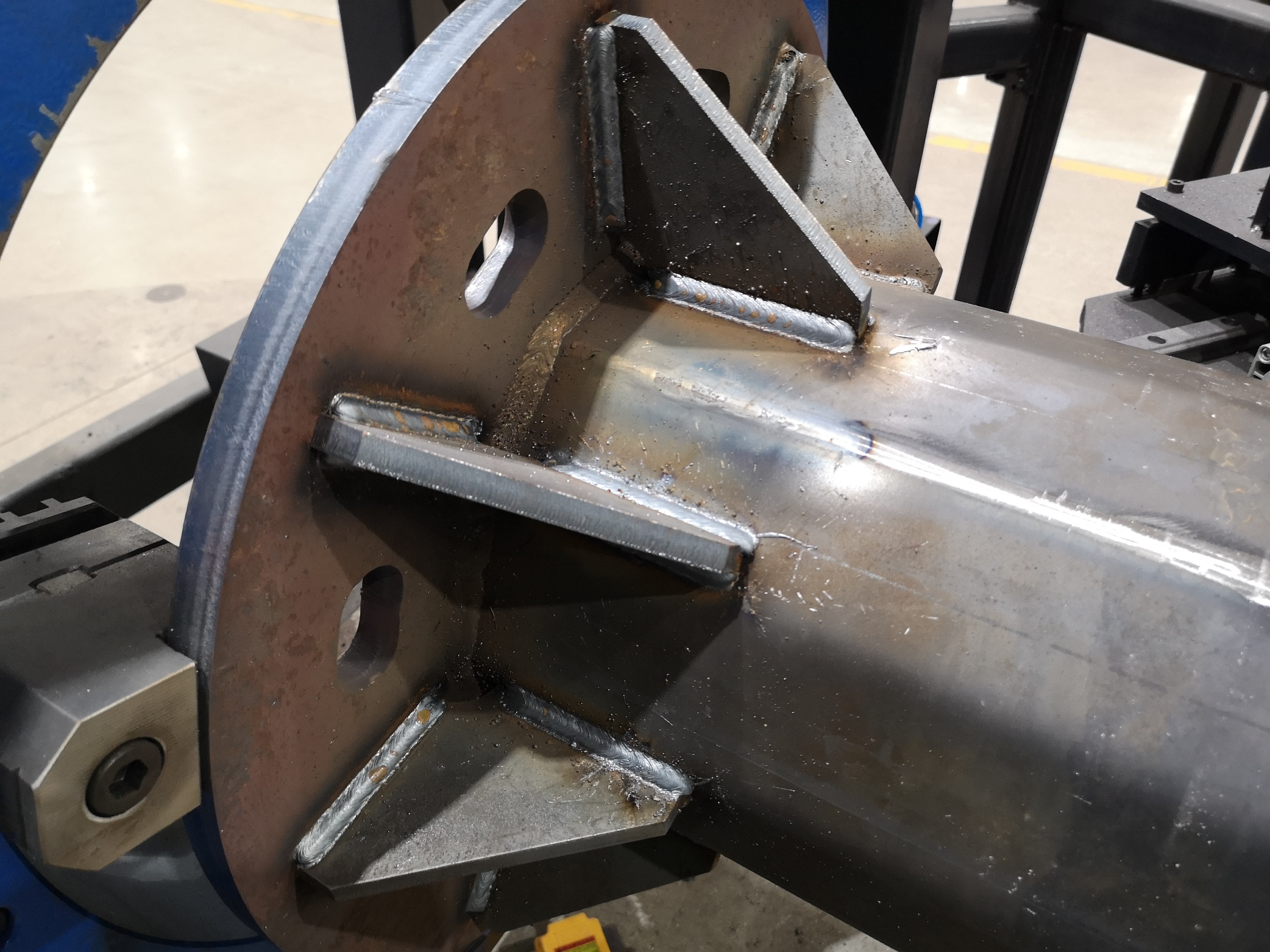

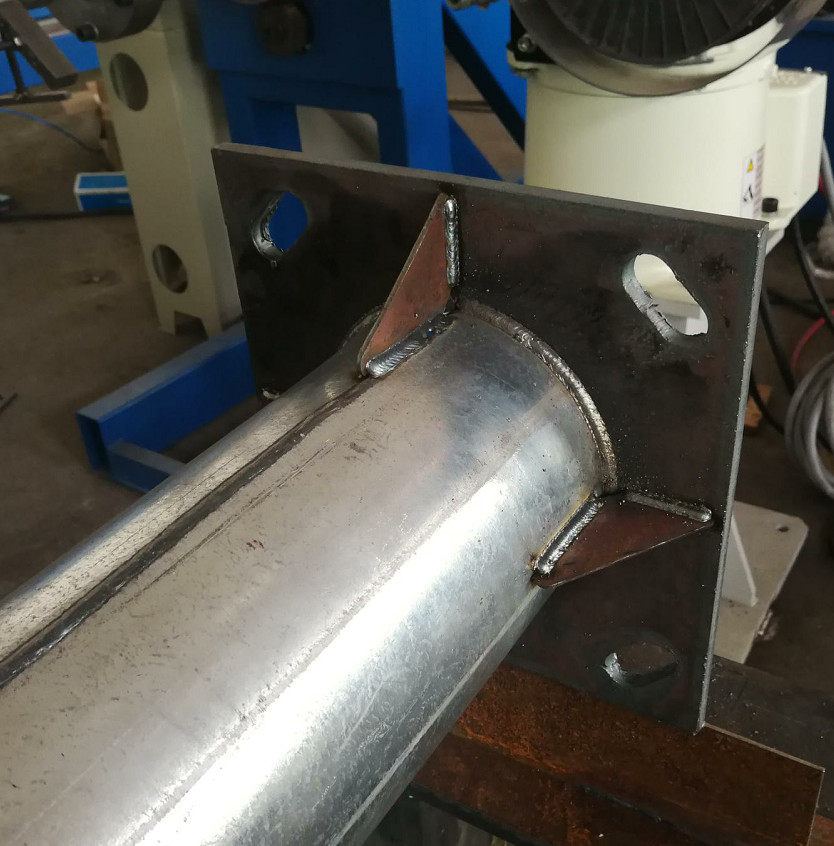

Αρχικά, η εσωτερική και εξωτερική περιφερειακή ραφή του πιάτου βάσεων πόλων είναι ενωμένη στενά, και έπειτα το πλευρό ενίσχυσης του πιάτου βάσεων είναι ενωμένο στενά αυτόματα

Η μηχανή είναι συνδυασμένη CNC τέμνουσα λειτουργία πορτών, είναι κατάλληλη για τον κωνικό πόλο, στρογγυλός πόλος, οκτάγωνη ελαφριά CNC πορτών πόλων κοπή, η τέμνουσα μορφή μπορεί να είναι κύκλος, τετράγωνο, ορθογώνιο, ελλειπτικός τύπος κ.λπ. και οποιοιδήποτε που μπορούν να είναι σύρουν σχεδιασμένος από τον υπολογιστή.

Η τέμνουσα πηγή είναι αυτόματο πλάσμα. Έτσι η τέμνουσα ταχύτητα θα είναι πολλή γρήγορη, και η ποιότητα εξεχουσών θέσεων είναι καλύτερα έπειτα κοπή φλογών. Λόγω της χρήσης των ΗΠΑ - η γίνονται παροχή ηλεκτρικού ρεύματος πλάσματος Hypertherm και ο φανός, το τέμνον χάσμα είναι σχετικά μικροί, και τα κομμάτια περικοπών χρησιμοποιούνται γενικά ως καλύψεις πορτών.

Το υλικό πόλων μπορεί να είναι χάλυβας ή αργίλιο.

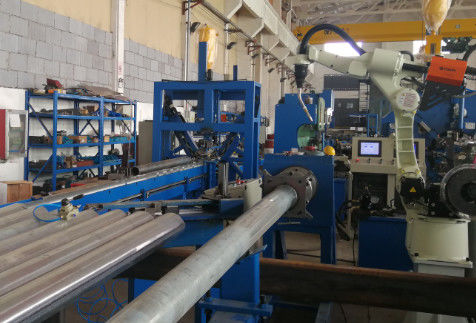

Το γενικό σχεδιάγραμμα έχει ως εξής:

μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό 0

μηχανή συγκόλλησης 350mm 2000mm αυτόματη ρομποτική για ελαφρύ Πολωνό 1



Χαρακτηριστικά γνωρίσματα

  1. Με τον ειδικό αποσυμπιεστή πόλων, για να κάνει τον κύκλο πόλων ή οκτάγωνος σε εύκολο να καθορίσει μέσα του πιάτου βάσεων
  2. Με τη λειτουργία της αυτόματης τοποθέτησης και της αυτόματης συγκόλλησης του τονωτικού στο πιάτο βάσεων
  3. Το ρομπότ Kawasaki χρησιμοποιείται για την υψηλές λειτουργία και την ποιότητα.
  4. Η δύναμη συγκόλλησης είναι από Kemppi, την υψηλή ποιότητα ραφών και την αποτελεσματική συγκόλληση
  5. Η μετάβαση θέσης έχει το μεγάλο γυρίζοντας άγγελο, ο οποίος μπορεί να επιτύχει οποιαδήποτε συγκόλληση γωνίας.
  6. Αποταμίευση δύναμης ατόμων.
  7. Πλήρους απασχόλησης εργασία
  8. Όμορφη εμφάνιση συγκόλλησης με την αξιόπιστη ποιότητα.

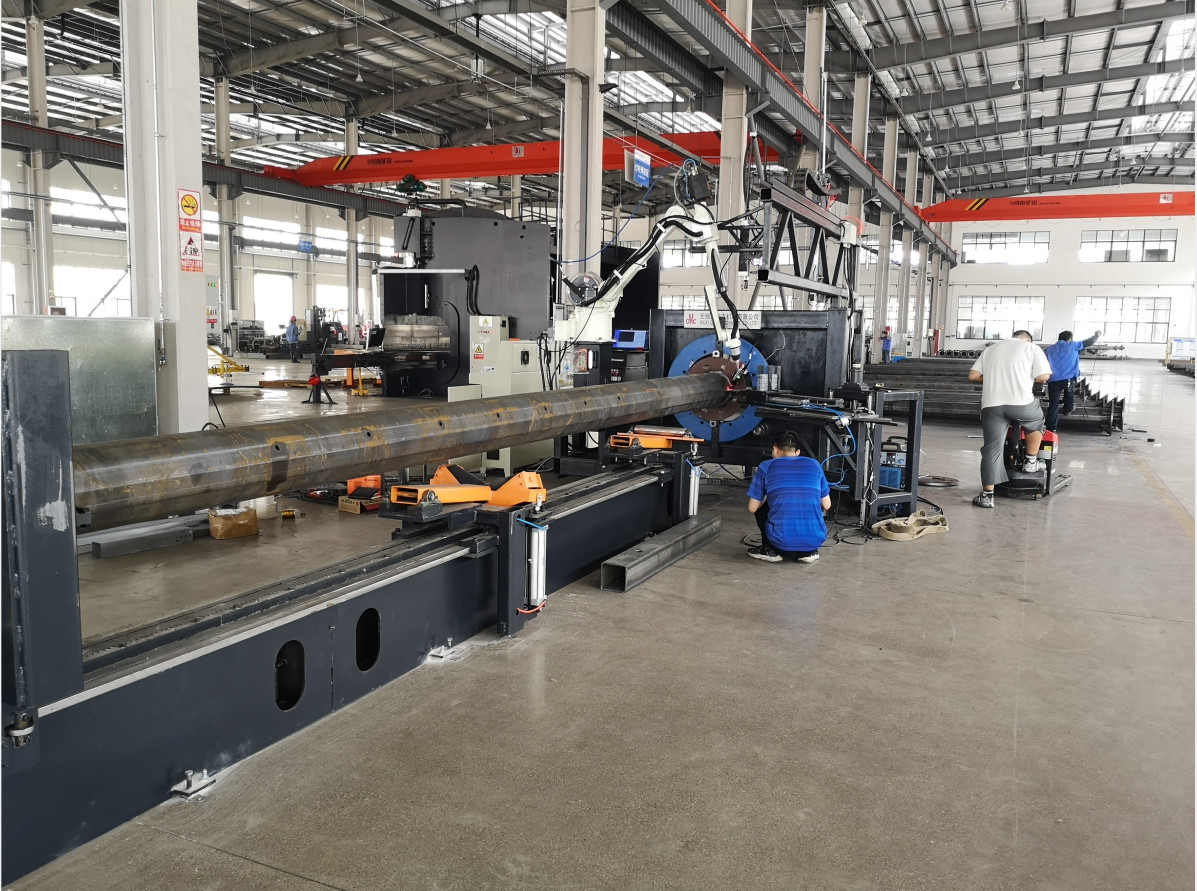

  9. Ολόκληρη η μηχανή έχει ένα σχέδιο μετακίνησης τρόπων. Είναι κατάλληλο για τη γρήγορη παραγωγή ποσότητας. οι πόλοι που συσσωρεύονται στη αριστερή πλευρά της μηχανής, που κινείται προς το δικαίωμα να ολοκληρωθεί ένα προς ένα η συγκόλληση, και οι ενωμένοι στενά πόλοι συσσωρεύονται στο δικαίωμα. Ο πόλος κινείται και αυξάνεται, χωρίς υπερυψωμένο γερανό, και η ένταση εργασίας του χειριστή είναι χαμηλή.
  10. Αυτή η μηχανή συνδυάζει επίσης τη CNC τέμνουσα λειτουργία πορτών του ελαφριού πόλου, ο οποίος μπορεί αυτόματα να ολοκληρώσει τη συγκόλληση του πιάτου κατώτατων βάσεων, τη συγκόλληση του πλευρού ενίσχυσης και την κοπή πλάσματος της πόρτας στη φόρτωση και τον καθορισμό ενός χρόνου. Ο χρόνος φόρτωσης του χειριστή μειώνεται πολύ, και το διάστημα παραγωγής σώζεται.

Κύρια παράμετρος:


Αριθ. Στοιχείο Παράμετρος
1 Πολωνός ή στρογγυλή ελάχιστη διάμετρος φραγμών 120mm
2 Πολωνός ή στρογγυλή ανώτατη διάμετρος φραγμών 260mm
3 Πολωνός ή στρογγυλός φραγμός max.length 12~14m
4 Πολωνός ή στρογγυλό ελάχιστο πάχος φραγμών 2.5mm
5 Πολωνός ή στρογγυλό μέγιστο πάχος φραγμών 4.5mm
6 Πολωνός ή στρογγυλό ανώτατο βάρος φραγμών 150kg
7 Οδηγώντας ταχύτητα 6~48m/h, διευθετήσιμα, με τον έλεγχο με σερβομηχανισμό εναλλασσόμενου ρεύματος
8 Ταχύτητα συγκόλλησης (εξαρτηθείτε από 9Voltage, την τρέχουσα ρύθμιση, και το ύψος ένωσης, και τη διάσταση του πόλου)



(ταχύτητα 5~7 λεπτά/κομμάτι αναφοράς)

9 Μέγιστη τέμνουσα απόσταση από το κατώτατο σημείο, άξονας Χ 1500mm
10 Πηγή πλάσματος

Hypertherm Powermax 45

Κατάλληλο μέγιστο πάχος: 6mm

(Κατασκευασμένος στις ΗΠΑ)


11 Ανώτατο πάχος για την παραγωγή της κοπής τρυπών και ποιότητας.

Με βάση την πηγή πλάσματος

Τα επάνω πρότυπα και η επιλογή

12 Max.cutting ταχύτητα

Με βάση την πηγή πλάσματος

(για μια κανονική ελαφριά ηλεκτρική πόρτα πόλων, ο τέμνων χρόνος είναι περίπου 30~40 δευτερόλεπτα)

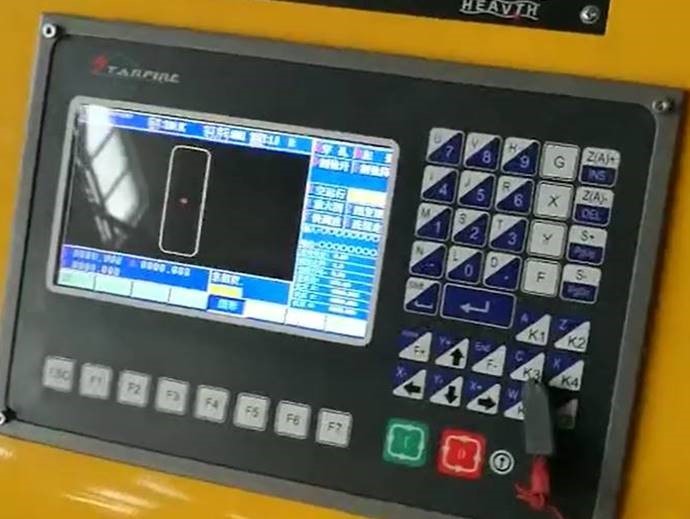

13 CNC σύστημα Si Dafeng (sf-2100S)
14 Να τοποθετηθεί ΛΟΓΙΣΜΙΚΟ SmartNest
15 CNC τέμνων φανός πλάσματος 1 σύνολο
16 Ελεγκτής ύψους τάσης τόξων HEAVTH HP105
17 ΣΥΣΚΕΥΗ ύψους Κινούμενη συσκευή ύψους φανών πλάσματος, 1set
18 Ταχύτητα παραγωγής για έναν πόλο

10~15 λεπτά

Συμπεριλαμβανομένης της φόρτωσης και της εκφόρτωσης

Με βάση το μέγεθος του πόλου
