37kw ξύστε τη σχισμή ακρών και εκλεπτύνετε την τέμνουσα μηχανή, κόβει στη γραμμή μήκους για τον ελαφρύ πόλο

Λεπτομέρειες:
Τόπος καταγωγής: Wuxi, Κίνα
Μάρκα: CMC
Αριθμό μοντέλου: 6X1600
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ομάδα
Τιμή: negotiation
Συσκευασία λεπτομέρειες: Παλέτα μετάλλων
Χρόνος παράδοσης: 80-90 ημέρες
Όροι πληρωμής: Εκ του εργοστασίου/FOB ΣΑΓΓΑΗ CIF

Λεπτομερής ενημέρωση

Υψηλό φως:

Αυτόματη Κοπτικό

,

τέμνουσα μηχανή πιάτων

Περιγραφή προϊόντων



Γρήγορη λεπτομέρεια:



Όνομα Άλλο όνομα Εμπορικό σήμα CMC
Περικοπή στη γραμμή μήκους για τον ελαφρύ πόλο

Decoiler,

Τέμνουσα μηχανή σπειρών χάλυβα,

Σχισμή,

Τέμνουσα μηχανή για το lightpole

Χαρακτηριστικό γνώρισμα Η γραμμή μας είναι διαφορετική με την παραδοσιακή περικοπή στο μήκος, μπορείτε να πάρετε το ladder-shaped φύλλο με μικρό και ένα δευτερεύον μεγαλύτερο πλάτος μιας πλευράς
Τέμνουσα ικανότητα

26mm στο πάχος

12000mm στο μήκος

8001600mm στο πλάτος

Χρήση βιομηχανική Πόλος φωτεινών σηματοδοτών βιομηχανικός





Περιγραφή:



Τεχνική παράμετρος

1. Πάχος του υλικού: 2mm6.0mm για Q235A καυτό - κυλημένος ήπιος χάλυβας

2. Πλάτος του υλικού: 8001600mm

3. Βάρος της σπείρας χάλυβα: Ανώτατοι 20 τόνοι

4. Εσωτερική διάμετρος της σπείρας χάλυβα: Φ500mm-Φ750mm

5. Ισοπεδώνοντας ταχύτητα: 5 - 15m/min

6. Αριθμός ισοπέδωσης των κυλίνδρων: 13

7. Ισοπεδώνοντας διάμετρος κυλίνδρων: 160mm

8. Σειρά μήκους για την κλίμακα: 2000~12000mm που χορηγούν τα requirments.

10. Ανοχή του τέμνοντος μήκους: ±15mm (βάση στο πιάτο μήκους 8m)

11. Κύρια ισοπεδώνοντας δύναμη μηχανών: 37kw (σύνολο για 65KW)

12. περιοχή πλάτους για τη μηχανή: περίπου 7000mm



Εφαρμογή:

Είναι για το ελαφρύ υλικό πόλων που ξετυλίγει, ισοπέδωση, κόβοντας, ξύνει τη σχισμή ακρών και τη μυτερή διαδικασία σχισμής, για να πάρει ένα δευτερεύον μικρό πλάτος, ένα δευτερεύον μεγάλο πιάτο χάλυβα πλάτους.





Προδιαγραφές

1. Η φόρτωση σπειρών χάλυβα μετακινείται το αυτοκίνητο:

Πάνω-κάτω: Υδραυλικός

Οριζόντια κίνηση: μηχανοποιημένος

Max.loading βάρος: 15Tons

2. Υδραυλικός διπλός-επικεφαλής τύπος ομπρελών decoiler:

Συμπερίληψη: Μηχανοποιημένος πληρώστε μακριά, μηχανή, μειωτής,

Το σύστημα αλυσίδων παίρνει τη μετατόπιση για να περιστραφεί. Η κατεύθυνση περιστροφής μπορεί να είναι δεξιόστροφη και.

Ανοικτός και κλείστε: Υδραυλικός

Max.loading βάρος: 15Tons

3. Υδραυλική συσκευή καθοδηγώ-συμπίεσης, φτυάρι-κεφαλιών, τσιμπήματος και σίτισης:

Είναι για τη λήψη του κεφαλιού της σπείρας χάλυβα στη σίτιση της μονάδας, υδραυλικών επάνω και του Τύπου για να αποφύγει τη σπείρα χάλυβα χαλαρά.

Η περιστροφή των δύο κυλίνδρων ταΐζει το υλικό στην άκρη που σκίζει τη μονάδα. Του επάνω κυλίνδρου πάνω-κάτω: υδραυλικός

4. Μέσος κυλώντας τρόπος worktable: 4M

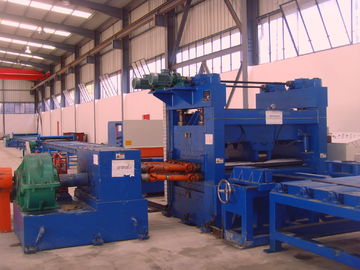

5. Ισοπεδώνοντας μονάδα: (δύο βάζουν τον τύπο),

Συμπερίληψη: διευθετήσιμη μηχανή ταχύτητας, μειωτής, κιβώτιο ταχυτήτων.

Ο ισοπεδώνοντας κύλινδρος είναι εξετάζει τις θερμικές επεξεργασίες, 40Cr. HRC48

Πάνω-κάτω το σύνολο 13 κυλίνδρων. (συμπεριλαμβανομένου 1 ζευγαριού του κυλίνδρου τσιμπήματος)

Η επάνω βάση κυλίνδρων πάνω-κάτω τη μετακίνηση οδηγείται από τη μηχανή μέσω του συστήματος σκουληκιών.

Είναι με το μήκος μετρώντας τη μονάδα:

Περιστράφηκε τον κωδικοποιητή στέλνει το siginal μήκους στο σύστημα ελέγχου και ελέγχει το ορισμένο μήκος.

Σημείωση: επιλογή: τέσσερα βάζουν την ισοπεδώνοντας μονάδα τύπων με τη μεμονωμένη καθοδηγώντας μονάδα.

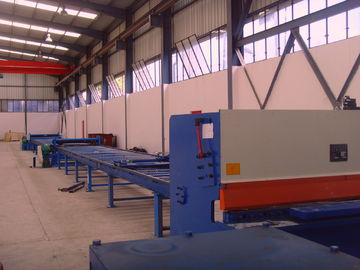

6. Τέμνουσα μηχανή:

Συμπερίληψη: Υδραυλική κουρά Q12Y-6*2000 ακτίνων ταλάντευσης.

7. Διπλή άκρη που σκίζει τη μονάδα.

Είναι γιατί η σχισμή ξύνει την άκρη του καυτού - κυλημένο πιάτο χάλυβα για να πάρει το ακριβές πλάτος για τον ελαφρύ πόλο.

Είναι βάση στην αρχή κουράς κυλίσματος για να κόψει το φύλλο χάλυβα. Υπάρχει ένα καρότσι στο μέτωπο της σκίζοντας μονάδας. Είναι για τον έλεγχο η ευθεία κοπή. Από την αλλαγή η θέση της σκίζοντας λεπίδας να αποκτηθεί το διαφορετικό πλάτους FR διαφορετικό φύλλο πόλων μεγέθους ελαφρύ.

Συμπερίληψη:

Ενισχυτικός πίνακας με τη ράγα

Στερεώνοντας το φύλλο μετακινηθείτε, ένα κομμάτι

Διπλασιάστε την άκρη τύπων λεπίδων που σκίζει τη μονάδα με το παράθυρο μηχανών και εργαλείων.

8. Εκλεπτύνετε τη σχισμή της μονάδας

Η μυτερή σκίζοντας μηχανή είναι βάση στην αρχή κουράς κυλίσματος για να κόψει το φύλλο χάλυβα. Υπάρχει ένα καρότσι στο μέτωπο της σκίζοντας μονάδας. Είναι για τον έλεγχο ο μυτερός τέμνων βαθμός. Από την αλλαγή η θέση του πώματος στο καρότσι για να ελέγξει το μυτερό ποσοστό σχισμής.

Συμπερίληψη:

Ενισχυτικός πίνακας με τη ράγα

Στερεώνοντας το φύλλο μετακινηθείτε, ένα κομμάτι

Οι ενιαίες λεπίδες δακτυλογραφούν την άκρη που σκίζει τη μονάδα με το παράθυρο μηχανών και εργαλείων.

9. Πίνακας υποστήριξης τύπων σφαιρών για το τελειωμένο μυτερό φύλλο

10. Ηλεκτρικό σύστημα:

Κεντρικός πίνακας ελέγχου.

Το PLC, αναστροφέας οδηγών εναλλασσόμενου ρεύματος έχει το χαρακτηριστικό γνώρισμα της γρήγορης απάντησης και της καλής δραστηριότητας, οι οποίες μπορούν αποτελεσματικά να ελέγξουν την ακρίβεια μέτρησης και την τρέχοντας ταχύτητα.

11. Υδραυλικό σύστημα:

Υδραυλική δύναμη 25L/min

Συμπερίληψη: υδραυλικός σταθμός, βαλβίδες, δεξαμενή πετρελαίου, κοινός, μαλακός σωλήνας, σκληρός σωλήνας και ούτω καθεξής.





Ποια είναι η διαφορά με την περικοπή μας στο μήκος και άλλα;

Η παραδοσιακή περικοπή στο μήκος κόβει ακριβώς τη σπείρα χάλυβα στα φύλλα. Αλλά δικός μας σχεδιάζεται ειδικά για τον ελαφρύ πόλο, μπορεί να κόψει τη σπείρα χάλυβα στα φύλλα, αλλά συγχρόνως, μπορεί επίσης να κόψει το φύλλο σε ένα δευτερεύον μικρό πλάτος, ένα δευτερεύον μεγάλο πλάτος, παρόμοιο με ladder-shaped.



Επικοινωνία με τους πελάτες

Α: Πώς στο φύλλο περικοπών με ένα δευτερεύον μικρό πλάτος και ένα δευτερεύον μεγάλο φύλλο πλάτους από αυτήν την μηχανή;

Β: Κατ' αρχάς, υπάρχει μια διπλή άκρη που σκίζει τη μονάδα, είναι γιατί η σχισμή ξύνει την άκρη του καυτού - κυλημένο πιάτο χάλυβα για να πάρει το ακριβές πλάτος για τον ελαφρύ πόλο, και έπειτα μπορούμε να χρησιμοποιήσουμε τη μυτερή σκίζοντας μονάδα μας για να κόψουμε το φύλλο χάλυβα σε 2 κομμάτια με μικρό και ένα δευτερεύον μεγαλύτερο φύλλο μιας πλευράς. Υπάρχει ένα καρότσι στο μέτωπο της σκίζοντας μονάδας. Είναι για τον έλεγχο ο μυτερός τέμνων βαθμός. Από την αλλαγή η θέση του πώματος στο καρότσι για να ελέγξει το μυτερό ποσοστό σχισμής.



Α: Πόσα πρότυπα έχουμε για την περικοπή στο μήκος;

Β: Έχουμε τρία είδη, 6X1600-12meters (το ανώτατο τέμνον μήκος είναι 12meters), τους μετρητές 6X1600-14 (ανώτατα 14 μέτρα) και τους μετρητές 6X1600-16 (ανώτατα 16 μέτρα)



Α: Πόσο καιρό είναι η ποιοτική εγγυητική περίοδός σας

Ένα έτος. Και όταν η μηχανή φθάνει στο εργαστήριο πελατών, θα στείλουμε το μηχανικό στην ανάθεση της μηχανής και θα παράσχουμε την κατάρτιση. Αλλά και, ο πελάτης μπορεί να αφήσει το μηχανικό τους στο εργαστήριό μας στη μελέτη πριν από την παράδοση.
