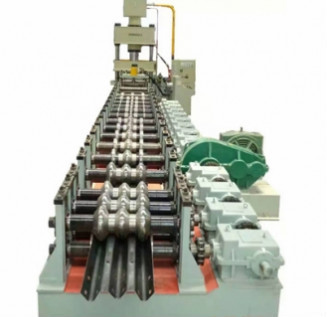

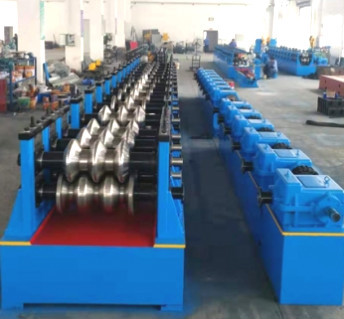

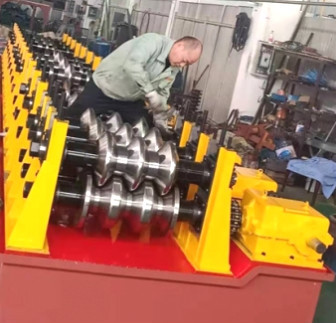

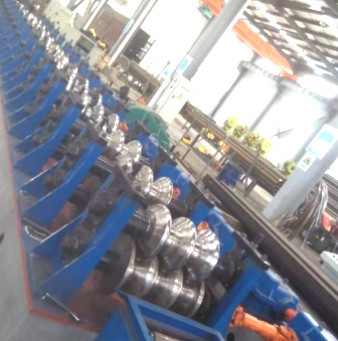

Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή

Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή
Two Waves And Three Waves Highway Guardrail Roll Forming Machine
Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή

Μεγάλες Εικόνας :  Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή

Λεπτομέρειες:
Τόπος καταγωγής: Wuxi, Κίνα
Μάρκα: CMC
Πιστοποίηση: CE, ISO
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ομάδα
Τιμή: Negotiate
Συσκευασία λεπτομέρειες: Το σώμα που καλύπτεται ολόκληρο με τη πλαστική τσάντα. ή σύμφωνα με τις απαιτήσεις πελατών.
Χρόνος παράδοσης: Σύμφωνα με τα αποθέματα
Όροι πληρωμής: Μ / Τ, L / C
Δυνατότητα προσφοράς: 50 σύνολα το μήνα.

Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή

περιγραφή
Όνομα: ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή PLC: DELTA
Στοιχείο: ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων που διαμορφώνει τη μηχανή punching μέρη: Διαθέσιμος
Τόπος καταγωγής: ΚΙΝΑ Μάρκα: CMC
Υψηλό φως:

προστατευτικό κιγκλίδωμα εθνικών οδών που διαμορφώνει τη μηχανή

,

Μηχανή ρόλων προστατευτικών κιγκλιδωμάτων εθνικών οδών



Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών δύο κυμάτων και τριών κυμάτων που διαμορφώνει τη μηχανή



I.Basic παράμετροι μηχανών

  1. Μηχανικές ιδιότητες και προδιαγραφές των πρώτων υλών

Υλικό: Q345B γαλβανισμένο φύλλο

Πάχος: 2.5~3.0mm

Πλάτος: 450476mm

Βάρος: 65KG

Προδιαγραφές των προϊόντων

Προϊόν: από - σχέδιο προϊόντων

Πλάτος προϊόντων: 310mm ± 5mm

Ύψος προϊόντων: 81mm ± 5mm

Προδιαγραφές προϊόντων

Διαμόρφωση της μεθόδου: Κρύα διαμόρφωση ρόλων

Ταχύτητα παραγωγής: ≤10m/λ.

Κατεύθυνση σίτισης: αριστερή τροφή

Κύρια τάση: 380V, 50Hz

Συνολική δύναμη μονάδων: περίπου 20.7KW

Ρουλεμάν άξονων κίνησης: 6026

Στροβιλο ανελκυστήρας: SWL10-3/23-FU3

Μηχανή κύριας κίνησης: Yvp180m-4-15

Μειωτής: ZQ500-48.57

Wallboard υλικό: A3

Υλικό άξονων: 40

Υλικό φορμών: Gcr15



ΙΙ, επισκόπηση της δομής εξοπλισμού

Το πλαίσιο εξοπλισμού υποβάλλεται σε επεξεργασία από A3 το πιάτο χάλυβα, μετά από την επεξεργασία γήρανσης, τη δομή 3 κυλίνδρων, 1 ανώτερες και 2 χαμηλότερα, ο χαμηλότερος κύλινδρος υιοθετεί μια σταθερή δομή, ο ανώτερος κύλινδρος υιοθετεί τη ρύθμιση μετακίνησης ολισθαινόντων ρυθμιστών, και 3 σύνολα κίνησης κιβωτίων στροβίλων οδηγούνται από τη μηχανή για να ρυθμίσουν τον ανώτερο και να χαμηλώσουν το κιβώτιο στροβίλων συνδέονται με μια συνδέοντας ράβδο για να εξασφαλίσουν το συγχρονισμό 3 συνόλων κιβωτίων, και τα 3 ανεξάρτητα πιάτα τοίχων συνδέονται με έναν άξονα για να εξασφαλίσουν τον παραλληλισμό ολόκληρης της μηχανής. Η διάμετρος του άξονα κυλίνδρων είναι 110mm. Υπάρχουν δύο σύνολα φορμών στο αριστερό και το δεξιό, ένα για το εσωτερικό τόξο και ένα για το εξωτερικό τόξο, και ένα σύνολο κύριας μηχανής 15KW. Οδηγείται από έναν μειωτή ZQ500, ο οποίος οδηγεί τους αριστερούς και δεξιούς χαμηλότερους άξονες μέσω των εργαλείων. Η ενότητα εργαλείων είναι 10m, μια για κάθε αριστερό και δικαίωμα. Το προϊόν υποβάλλεται σε επεξεργασία μέσω της κονσόλας λειτουργίας.



ΙΙΙ, πίνακας ελέγχου διαμόρφωσης εξοπλισμού



Αριθ.



Όνομα μερών



Ποσότητα

1



Διαμόρφωση της φόρμας



Ένα σύνολο φορμών σε κάθε πλευρά

2



μηχανή κίνησης 15KW



1Set

3



Διαμόρφωση του άξονα φορμών



3Sets

4



Στροβιλο ανελκυστήρας



3Sets

5



Ανύψωση της μηχανής κίνησης



1Set

6



ZQ500 μειωτής



1Set

7



Ηλεκτρική κονσόλα



1Set

8



Μπουλόνι αγκύρων εξοπλισμού



1Set



图片 2
