Λεπτομέρειες:
|
| Τύπος κεραμιδιών:: | Χάλυβας | Θέση προέλευσης:: | Wuxi, Κίνα |
|---|---|---|---|
| Ικανότητα παραγωγής:: | 8-12m/min | Όρος:: | Νέος |
| Χρήση:: | ακτίνα κατασκευής | Διάσταση (L*W*H):: | 12800mm*1.55mm*1.3mm |
| Υψηλό φως: | 8m / Ελάχιστη ράγα φρουράς που διαμορφώνει τη μηχανή,ρόλος προστατευτικών κιγκλιδωμάτων 748mm που διαμορφώνει τη μηχανή |
||

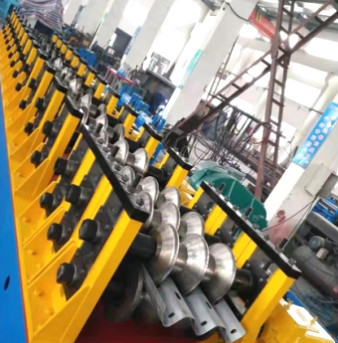

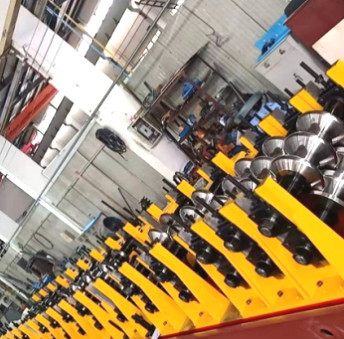

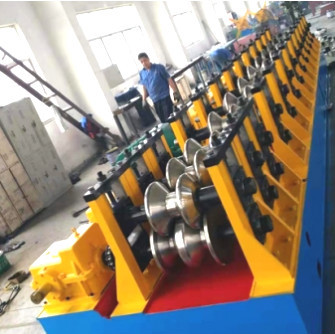

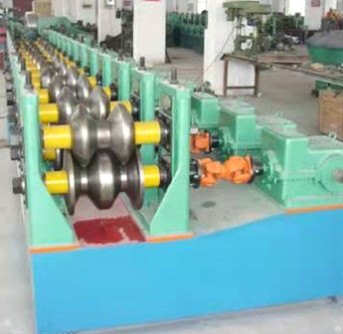

ρόλος προστατευτικών κιγκλιδωμάτων 2 κυμάτων και 3 κυμάτων που διαμορφώνει τη μηχανή
Παρέχουμε την υπηρεσία αποστολής για το δύο cold-rolled κύματα ρόλο προστατευτικών κιγκλιδωμάτων εθνικών οδών που διαμορφώνει τη μηχανή
1. Οι μηχανές χρειάζονται ενός 20/40 τα πόδια εμπορευματοκιβωτίου που φορτώνει.
2.We έχουν τους επαγγελματικούς τεχνικούς για τη φόρτωση για να σιγουρευτούν ότι η μηχανή δεν έχει καμία ζημία.
3.Please μας παρέχουν το κοντινότερο όνομα λιμένων, θα ρωτήσουμε τα έξοδα αποστολής και θα τακτοποιήσουμε τη ναυτιλία για σας.
I.Specification
| Στοιχείο: | Προδιαγραφή: | Σημειώσεις: | |
| 1.Information της πρώτης ύλης | Κατάλληλο υλικό: | Γαλβανισμένη σπείρα | |
| Πλάτος: | 748mm | ||
| Πάχος: | 2.53.5mm | ||
| Δύναμη παραγωγής: | Q235A ΩΡ. | ||
| 2.Production προδιαγραφή | Λεπτομερής ως αρχείο | ||
| 3.Power απαίτηση: | Κύρια δύναμη: | 22kw δύο σύνολα |
Με τον εφευρέτη (κανονικά πρότυπα) |
| Δύναμη κοπτών: |
15.5kw (πίεση: 25mpa) κόπτης 3 PC |
||
| Ταχύτητα της μηχανής: | 10-15meters/min | ||
|
de-coiler 5.Hydraulic: |
Φόρτωση: | 5tons | Κύρια δύναμη: 3kw |
| Εσωτερική διάμετρος | 508mm | ||
| Τύπος: | Αυτόματος τύπος | ||
|
6.Machine προδιαγραφή: |
Δομή: | 400I ακτίνα |
Μέθοδος μετατροπής: Κιβώτιο ταχυτήτων με τον άξονα |
| Σταθμοί ρόλων: |
20 σταθμοί ρόλων (με τους κυλίνδρους 6pcs για την ισοπέδωση της διαμέτρου: 80mm) |
||
| Πάχος ναρθήκων: | 22mm | ||
| Διάμετρος του άξονα: | 110mm, | ||
| Υλικό του άξονα: | Σφυρηλατημένος χάλυβας 45# | ||
| Τύπος κοπής: | Κοπή πριονιών | ||
| Υλικό του κυλίνδρου: |
CR12 με τη θερμική επεξεργασία: HRC58-62 |
||
| Μεγέθη της μηχανής: | 15.5*1.0*1.5meters | ||
| Υλικό punching της φόρμας: | Cr12, υδραυλική προ-διάτρηση | ||
| Μεγέθη της αλυσίδας: |
2.0inch |
||
Παρέχουμε την ανώτερη υπηρεσία για το δύο cold-rolled κύματα ρόλο προστατευτικών κιγκλιδωμάτων εθνικών οδών που διαμορφώνει τη μηχανή
1.Payment όρος: 30% πληρωμένος από T/T όπως κάτω - πληρωμή, το υπόλοιπο 70% μετά από την επιθεώρηση από τον αγοραστή στο εργοστάσιο του πωλητή ενώ πριν από την παράδοση. Μετά από την τελειωμένη παραγωγή, θα επιθεωρήσουμε τη μηχανή και θα ενημερώσουμε τον αγοραστή, ο αγοραστής στέλνει το πρόσωπο για να επιθεωρήσει τα αγαθά, έπειτα εξόφληση ολόκληρη η πληρωμή πρίν στέλνει.
2.Delivery χρόνος: Εγγυώμαστε ότι ο εξοπλισμός θα είναι έτοιμος για την αποστολή μέσα σε 30 εργάσιμες ημέρες μετά από την παραλαβή της κατάθεσης.
3.After υπηρεσία πώλησης: Θα μπορούσαμε να στείλουμε τον τεχνικό στη χώρα σας για να εγκαταστήσουμε τη μηχανή εάν χρειάζεστε. Η ανάγκη αγοραστών να πληρώσουν για το πρόσθετο κόστος, που περιλαμβάνει: θεώρηση, εισιτήρια στρογγυλού ταξιδιού, στέγαση, μισθός 100~120 Δολ ΗΠΑ ανά ημέρα.
διάγραμμα δομών εξοπλισμού:
III.Basic παράμετροι μηχανών
Υλικό: Q345B γαλβανισμένο φύλλο
Πάχος: 2.5~3.0mm
Πλάτος: 450476mm
Βάρος: 65KG
Προδιαγραφές των προϊόντων
Προϊόν: από - σχέδιο προϊόντων
Πλάτος προϊόντων: 310mm ± 5mm
Ύψος προϊόντων: 81mm ± 5mm
Προδιαγραφές προϊόντων
Διαμόρφωση της μεθόδου: Κρύα διαμόρφωση ρόλων
Ταχύτητα παραγωγής: ≤10m/λ.
Κατεύθυνση σίτισης: αριστερή τροφή
Κύρια τάση: 380V, 50Hz
Συνολική δύναμη μονάδων: περίπου 20.7KW
Ρουλεμάν άξονων κίνησης: 6026
Στροβιλο ανελκυστήρας: SWL10-3/23-FU3
Μηχανή κύριας κίνησης: Yvp180m-4-15
Μειωτής: ZQ500-48.57
Wallboard υλικό: A3
Υλικό άξονων: 40
Υλικό φορμών: Gcr15
IV, επισκόπηση της δομής εξοπλισμού
Το πλαίσιο εξοπλισμού υποβάλλεται σε επεξεργασία από A3 το πιάτο χάλυβα, μετά από την επεξεργασία γήρανσης, τη δομή 3 κυλίνδρων, 1 ανώτερες και 2 χαμηλότερα, ο χαμηλότερος κύλινδρος υιοθετεί μια σταθερή δομή, ο ανώτερος κύλινδρος υιοθετεί τη ρύθμιση μετακίνησης ολισθαινόντων ρυθμιστών, και 3 σύνολα κίνησης κιβωτίων στροβίλων οδηγούνται από τη μηχανή για να ρυθμίσουν τον ανώτερο και να χαμηλώσουν το κιβώτιο στροβίλων συνδέονται με μια συνδέοντας ράβδο για να εξασφαλίσουν το συγχρονισμό 3 συνόλων κιβωτίων, και τα 3 ανεξάρτητα πιάτα τοίχων συνδέονται με έναν άξονα για να εξασφαλίσουν τον παραλληλισμό ολόκληρης της μηχανής. Η διάμετρος του άξονα κυλίνδρων είναι 110mm. Υπάρχουν δύο σύνολα φορμών στο αριστερό και το δεξιό, ένα για το εσωτερικό τόξο και ένα για το εξωτερικό τόξο, και ένα σύνολο κύριας μηχανής 15KW. Οδηγείται από έναν μειωτή ZQ500, ο οποίος οδηγεί τους αριστερούς και δεξιούς χαμηλότερους άξονες μέσω των εργαλείων. Η ενότητα εργαλείων είναι 10m, μια για κάθε αριστερό και δικαίωμα. Το προϊόν υποβάλλεται σε επεξεργασία μέσω της κονσόλας λειτουργίας.
Β, πίνακας ελέγχου διαμόρφωσης εξοπλισμού
| Αριθ. |
Όνομα μερών |
Ποσότητα |
| 1 |
Διαμόρφωση της φόρμας |
Ένα σύνολο φορμών σε κάθε πλευρά |
| 2 |
μηχανή κίνησης 15KW |
1Set |
| 3 |
Διαμόρφωση του άξονα φορμών |
3Sets |
| 4 |
Στροβιλο ανελκυστήρας |
3Sets |
| 5 |
Ανύψωση της μηχανής κίνησης |
1Set |
| 6 |
ZQ500 μειωτής |
1Set |
| 7 |
Ηλεκτρική κονσόλα |
1Set |
| 8 |
Μπουλόνι αγκύρων εξοπλισμού |
1Set |
