Λεπτομέρειες:
|
Όρος: | Νέος | Θέση προέλευσης:: | WUXI, ΚΊΝΑ |
---|---|---|---|
Πάχος: | 2.5~3.0mm | Πλάτος: | 450476mm |
Εφαρμόσιμες βιομηχανίες: | Οικοδομές | Χρώμα: | Καθορισμένος από το χρήστη |
Υψηλό φως: | ρόλος προστατευτικών κιγκλιδωμάτων 4mm που διαμορφώνει τη μηχανή,ράγα φρουράς 476mm που διαμορφώνει τη μηχανή |

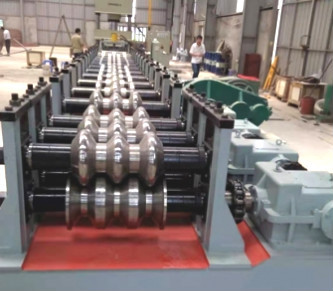

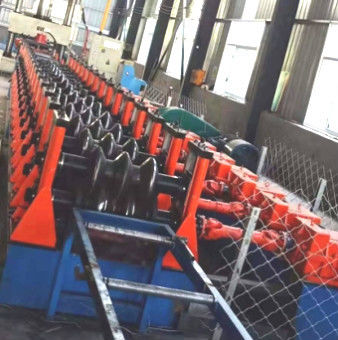

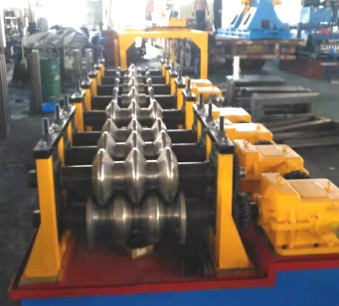

ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή για το φύλλο πάχους 4mm
είμαστε ένας επαγγελματικός κατασκευαστής που ασχολείται με το σχεδιασμό και η παραγωγή όλων των τύπων υψηλής ακρίβειας, τεχνολογία ύψους, σχεδίασε επαγγελματικά τον κρύο ρόλο διαμορφώνοντας τις μηχανές. Χρησιμοποιώντας τη προηγμένη τεχνολογία και ενσωματώνοντας το λογισμικό σχεδίου ΚΟΠΡΑΣ, είμαστε σε θέση να κατασκευάσουμε στα διεθνή πρότυπα για τους πελάτες μας.
a. Πάχος: 2.5--4mm (±0.2mm), πλάτος: 750mm±5mm,
b.Yield η δύναμη είναι 235Mpa, δευτερεύουσα κάμψη λιγότερο από 10mm (βάση σε 5mm),
εσωτερικός-διάμετρος c.Coil: φ508~φ600mm Εσωτερικός-διάμετρος σπειρών: ≤φ1800mm,
d.Coil βάρος: ≤10T
I.Basic παράμετροι μηχανών
ΙΙ, επισκόπηση της δομής εξοπλισμού
Το πλαίσιο εξοπλισμού υποβάλλεται σε επεξεργασία από A3 το πιάτο χάλυβα, μετά από την επεξεργασία γήρανσης, τη δομή 3 κυλίνδρων, 1 ανώτερες και 2 χαμηλότερα, ο χαμηλότερος κύλινδρος υιοθετεί μια σταθερή δομή, ο ανώτερος κύλινδρος υιοθετεί τη ρύθμιση μετακίνησης ολισθαινόντων ρυθμιστών, και 3 σύνολα κίνησης κιβωτίων στροβίλων οδηγούνται από τη μηχανή για να ρυθμίσουν τον ανώτερο και να χαμηλώσουν το κιβώτιο στροβίλων συνδέονται με μια συνδέοντας ράβδο για να εξασφαλίσουν το συγχρονισμό 3 συνόλων κιβωτίων, και τα 3 ανεξάρτητα πιάτα τοίχων συνδέονται με έναν άξονα για να εξασφαλίσουν τον παραλληλισμό ολόκληρης της μηχανής. Η διάμετρος του άξονα κυλίνδρων είναι 110mm. Υπάρχουν δύο σύνολα φορμών στο αριστερό και το δεξιό, ένα για το εσωτερικό τόξο και ένα για το εξωτερικό τόξο, και ένα σύνολο κύριας μηχανής 15KW. Οδηγείται από έναν μειωτή ZQ500, ο οποίος οδηγεί τους αριστερούς και δεξιούς χαμηλότερους άξονες μέσω των εργαλείων. Η ενότητα εργαλείων είναι 10m, μια για κάθε αριστερό και δικαίωμα. Το προϊόν υποβάλλεται σε επεξεργασία μέσω της κονσόλας λειτουργίας.
ΙΙΙ, πίνακας ελέγχου διαμόρφωσης εξοπλισμού
Αριθ. |
Όνομα μερών |
Ποσότητα |
1 |
Διαμόρφωση της φόρμας |
Ένα σύνολο φορμών σε κάθε πλευρά |
2 |
μηχανή κίνησης 15KW |
1Set |
3 |
Διαμόρφωση του άξονα φορμών |
3Sets |
4 |
Στροβιλο ανελκυστήρας |
3Sets |
5 |
Ανύψωση της μηχανής κίνησης |
1Set |
6 |
ZQ500 μειωτής |
1Set |
7 |
Ηλεκτρική κονσόλα |
1Set |
8 |
Μπουλόνι αγκύρων εξοπλισμού |
1Set |
