Λεπτομέρειες:
|
Υψηλό φως: | cnc τέμνουσα μηχανή λέιζερ ινών |
---|
1. Κύρια προδιαγραφή δομών

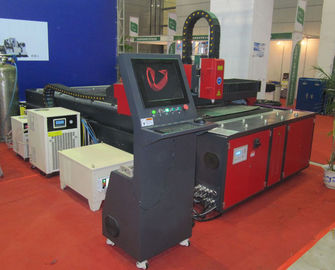

500W-ΛΦ-3015 η τέμνουσα μηχανή λέιζερ ινών αποτελείται από τη δύναμη λέιζερ ινών souce, το σώμα μηχανών, το κιβώτιο ελέγχου, το σύστημα καθαρισμού αέρα και CNC το σύστημα ελέγχου.
Τεχνική προδιαγραφή
Οπτικές παράμετροι | Μονάδα | 500W |
Τρέχοντας τρόπος | CW, QCW | |
Μήκος κύματος κεντρικής ακτινοβολίας | NM | 1070-1080 |
Τυποποιημένη δύναμη παραγωγής | W | 500 |
Ποιότητα ακτίνων | mm*mrad | 4 |
Ταχύτητα ρύθμισης | kHz | 5 |
Διάμετρος ινών μετάδοσης | μm | ≥50 |
Σταθερότητα δύναμης παραγωγής (μακροπρόθεσμη) | % | ±2 |
Δύναμη | VAC | 400-460 |
Κατανάλωση ισχύος | KW | 2 |
Δομή συστημάτων
Τμηματικό αριθ. | Όνομα |
Ποσότητα (κομμάτι) |
Παρατηρήσεις |
1 | Λέιζερ ινών | 1 | Αρχικός εισαγόμενος |
2 |
Οπτικό σύστημα Φακός επέκτασης ταχύτητας Σπεκτροσκόπιο Συγκέντρωση του φακού |
1 | Υιοθετεί τη γερμανικούς τεχνολογία και ειδικό που σχεδιάζονται. Ο οπτικός φακός έχει επιπτώσεις άμεσα στην ποιότητα facular, της επιρροής η ποιότητα της τεμνουσών ραφής και της φλάντζας, της τεμνόντων ταχύτητας και του πάχους. |
3 | Σερβο μηχανή της Panasonic | 1 |
Σερβο μηχανή της Panasonic και οδηγός της Panasonic. Εισαγόμενες βίδα και ράγες από την Ταϊβάν |
4 | Έλεγχος του συστήματος | 1 | PC |
5 | Σύστημα ένδειξης λέιζερ | 1 | Ημιαγωγός (κόκκινο φως) |
Κύριος μόλυβδος εξοπλισμού στα καλά χαρακτηριστικά γνωρίσματα: Γεννήτρια λέιζερ και οπτικός φακός. Χρησιμοποιούμε τα ηλεκτρικά τμήματα Σνάιντερ.
CNC πίνακας λειτουργίας | Υιοθετεί τη συγκόλληση δομών χάλυβα, την επεξεργασία αποτυχίας πίεσης, τη βαρέων καθηκόντων δομή ραφιών, την εισαγόμενη κυλώντας βίδα TBI, τη ράγα HIWIN σκαφών της γραμμής, και τη σερβο μηχανή της Panasonic. | Έχει το βοηθητικό εξοπλισμό, στενά και τον απαλοιφής. |
Κύριες τεχνικές παράμετροι
Προδιαγραφή | παράμετρος |
Μήκος λέιζερ | 1064nm |
Μέγιστη δύναμη λέιζερ | 1000W |
Προσδιορισμός θέσης | Ένδειξη κόκκινου φωτός |
Αποτελεσματική περιοχή επεξεργασίας | 1500mm*3000mm |
X/Y ο άξονας επαναλαμβάνει την ακρίβεια προσδιορισμού θέσης | ±0.03mm |
Μέγιστο τέμνον πάχος του χάλυβα άνθρακα | ≤8mm |
Μέγιστη τέμνουσα ταχύτητα του χάλυβα άνθρακα |
ανοξείδωτο πάχους 0.8mm, 1214m/min, ανοξείδωτο πάχους 1.0mm, 1012m/min |
Έγγραφα υποστήριξης | DXF κ.λπ. (λογισμικό CAD υποστήριξης αυτόματο, λογισμικό CorelDraw) |
Ενέργεια που καταναλώνεται συνολική | ≤ 20KW |
Παροχή ηλεκτρικού ρεύματος |
3 φάσεις 4 εναλλασσόμενο ρεύμα καλωδίων 380V, 50Hz/60Hz/60A |
Τέμνουσες παράμετροι
Πάχος (χιλ.) | Υλικό | Ανώτατη τέμνουσα ταχύτητα (m/min) | Βοηθητικό αέριο |
1 | M.S. | 8 | Οξυγόνο |
2 | 4.5 | ||
3 | 3 | ||
4 | 2 | ||
5 | 1.5 | ||
6 | 0.8 | ||
1 | S.S | 6 | Άζωτο |
2 | 3 | ||
3 | 1.5 | ||
1 | Κράμα αργιλίου | 3 | |
2 | 1.5 |
Τεχνικές παράμετροι
Πρότυπο | ΛΦ-3015 |
Μήκος κύματος λέιζερ | 1070nm |
Ανώτατη δύναμη λέιζερ | 500W (CW) |
Περιοχή εργασίας | 3000mmX1500mm |
Χ κτύπημα άξονα | 3000m |
Κτύπημα άξονα Υ | 1500m |
Χ, ακρίβεια προσδιορισμού θέσης άξονα Υ | ±0.05mm |
Χ, το Υ, άξονας Ζ επαναλαμβάνει την ακρίβεια προσδιορισμού θέσης | ±0.03mm |
Χ, Υ ενιαία ταχύτητα κανένας-καθήκοντος άξονα ανώτατη | 20min |
X/Y ανώτατη ταχύτητα αλληλεπίδρασης άξονα | 40min |
X/Y ανώτατη αξονική επιτάχυνση | 1.0G |
CNC σύστημα | LASERCUT |
Ανώτατο βάρος φόρτωσης | 500KG |
Φάση | 3 |
Εκτιμημένη τάση | 380V |
Συχνότητα | 50Hz |
Επίπεδο προστασίας κύριας δύναμης | IP54 |
Ολόκληρο βάρος | 2250KG |
Στοιχεία | Παράμετρος |
Μήκος λέιζερ | 1064nm |
Μέγιστη δύναμη λέιζερ | 1000W |
Προσδιορισμός θέσης | Ένδειξη κόκκινου φωτός |
Αποτελεσματική περιοχή επεξεργασίας | 1500mm*3000mm |
X/Y ο άξονας επαναλαμβάνει την ακρίβεια προσδιορισμού θέσης | ±0.03mm |
Μέγιστο τέμνον πάχος του χάλυβα άνθρακα | ≤8mm |
Μέγιστη τέμνουσα ταχύτητα του χάλυβα άνθρακα |
ανοξείδωτο πάχους 0.8mm, 1214m/min, ανοξείδωτο πάχους 1.0mm, 1012m/min |
Έγγραφα υποστήριξης | DXF κ.λπ. (λογισμικό CAD υποστήριξης αυτόματο, λογισμικό CorelDraw) |
Ενέργεια που καταναλώνεται συνολική | ≤ 20KW |
Παροχή ηλεκτρικού ρεύματος |
3 φάσεις 4 εναλλασσόμενο ρεύμα καλωδίων 380V, 50Hz/60Hz/60A |
ΛΦ-3015 η τέμνουσα μηχανή λέιζερ ινών επιτυγχάνεται από το ισχυρό λέιζερ που στρέφεται στο αντικείμενο για να προκαλέσει τη στιγμιαίες τήξη και την εξάτμιση, με το αρχικό λέιζερ ινών που εισάγεται από την ομάδα λέιζερ IPG στη Γερμανία. Η αυτόματη κοπή ελέγχεται από το ψηφοθετημένο μηχανικό σύστημα. Αυτή η μηχανή έχει συμπυκνώσει τις τεχνολογίες του ψηφιακού, και ακριβούς μηχανικού λέιζερ.
2.1. Διασπασμένος τύπος που σχεδιάζονται και ανεξάρτητος πίνακας λειτουργίας. Μπορεί να κινηθεί σύμφωνα με τον όρο. Άνετη και εύκολη λειτουργία.
2.2. Εισαγόμενος λειτουργώντας πίνακας σερβο μηχανών, διακινούμενη περιοχή 1500mm*3000mm.
2.3. Το κεφάλι λέιζερ μπορεί να ρυθμιστεί μέσω του άξονα Ζ, που ταξιδεύει την περιοχή 0100mm
3. Κύρια χαρακτηριστικά γνωρίσματα
3.1. Μπορεί να χρησιμοποιηθεί ευρέως για να κόψει τα πιάτα όπως: ανοξείδωτο, χάλυβας άνθρακα, αργίλιο, κ.λπ.
3.2. Ισχυρή τέμνουσα δυνατότητα: 500W ο τύπος μπορεί ανοξείδωτη περικοπή μέχρι 8mm.
3.3. Χαμηλό κόβοντας κόστος: Μπορεί να κόψει με τον αέρα, και το κόστος του είναι 0.5 - 1 Δολ ΗΠΑ. Το ακριβές κόστος περιλαμβάνει την ηλεκτρική ενέργεια 3-6 βαθμός ανά ώρα, 0.08 Δολ ΗΠΑ προστασίας φακών - 0.16 ανά ώρα, και καμία οποιαδήποτε άλληδήποτε δαπάνη. Εάν χρησιμοποιείτε το Ο2 ή το Ν2, το κόστος πρέπει να αυξηθεί κατά 2.4 - 4.8 Δολ ΗΠΑ. (Δεδομένου ότι η μορφή και το πάχος είναι διαφορετικές, η κατανάλωση αερίου θα είναι διαφορετική.)
3.4. Γρήγορη τέμνουσα ταχύτητα, υψηλή αποδοτικότητα, ασφαλής λειτουργία, και σταθερή απόδοση.
3.5. Η καλή ποιότητα, μικρή διαστρέβλωση ομαλή και λεπτή κοιτάζει έξω.
3.6. Εισαγόμενα σερβο μηχανή και σύστημα σύνδεσης για να εγγυηθεί την ακριβή κοπή. Υψηλή τέμνουσα ακρίβεια.
3.7. Το αφιερωμένο λογισμικό επιτρέπει γραφικός ή κείμενο να σχεδιαστεί αμέσως ή να υποβληθεί σε επεξεργασία. Εύκαμπτη και εύκολη λειτουργία.
4. Εφαρμοσμένο υλικό
Εφαρμόσιμος στην κοπή στο πιάτο ή το σωλήνα στο ανοξείδωτο, το χάλυβα άνθρακα, το χάλυβα κραμάτων, το χάλυβα άνοιξη, το αργίλιο, το χαλκό, το τιτάνιο, κ.λπ. Έχει την άριστη επίδραση επεξεργασίας στα είδη σκληρού εύθραυστου χάλυβα κραμάτων.
5. Τομείς εφαρμογής
Ευρέως χρησιμοποιημένος στην επεξεργασία μετάλλων φύλλων, τα εμπορεύματα μετάλλων, τη συσκευή κουζινών, την υψηλός-αποφασιστική συσκευή, το ηλεκτρικό κιβώτιο ελέγχου, τα μέρη αυτοκινήτου, τα γυαλιά, τις αφίσες, τις τέχνες, το φωτισμό, και τα ακριβή μέρη.
6. Τμήματα εξοπλισμού
Στοιχείο | Όνομα | Προδιαγραφή | Qty |
1 | ΛΦ-3015 | 3000mm*1500mm | 1 σύνολο |
2 | Λέιζερ ινών | 500W | 1 |
3 | CNC σύστημα | LASERCUT | 1 |
4 | Τέμνον κεφάλι λέιζερ | ΗΠΑ lasermech | 1 |
5 | Δοχείο ψύξης νερού | 1 σύνολο |
7. Τεχνικά έγγραφα παρεχόμενα
Στοιχείο | Τεχνικά έγγραφα | Μονάδα | Ποσότητα |
1 | Οδηγίες λειτουργίας | Σύνολο | 1 |
2 | Λογισμικό που χρησιμοποιεί τις οδηγίες | Σύνολο | 1 |
3 | Ειδικό τέμνον λογισμικό λέιζερ | Σύνολο | 1 |
4 | Πιστοποίηση προϊόντων | Σύνολο | 1 |
5 | Κατάλογος συσκευασίας μηχανών | Κομμάτι | 1 |
