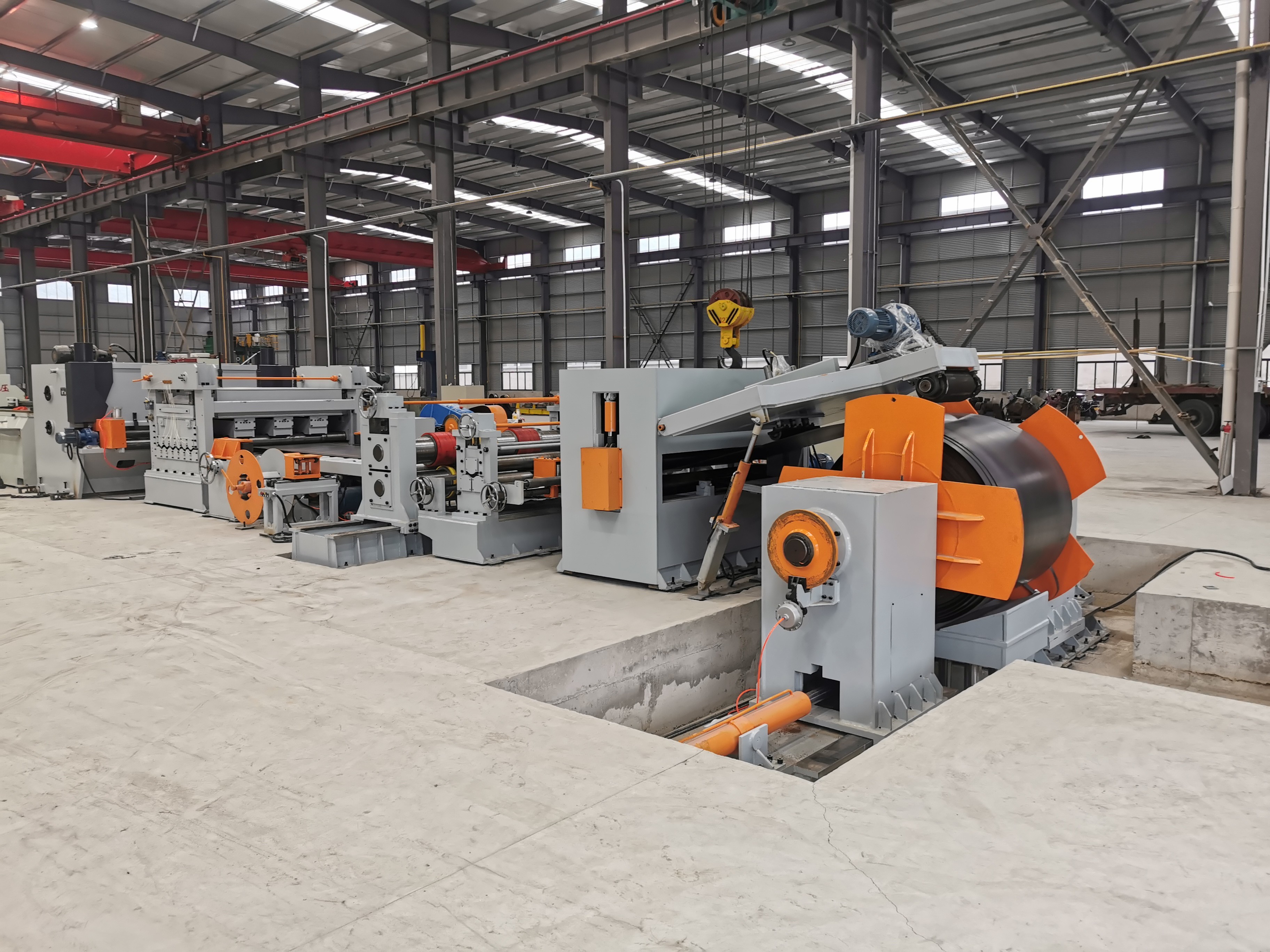

Γραμμή κομμένη στο μήκος για ελαφρύ πόλο μοντέλο CTLA8x1800
(Πλήρως αυτόματος τύπος, 4 lay leveling)
Τεχνική Παράμετρος
Ιδιοκτησιακά χαρακτηριστικά:
Πλήρως αυτόματος τύπος, εάν έχει το σωστό πλάτος για πόλο, μήκος ελεγχόμενο με CNC, κωνική σχισμή με αυτοματισμό, αυτόματο σύστημα εκφόρτωσης και στοίβαξης πλακών κωνικού.
Με μονάδα σχισμής διπλής ακμής απόξεσης τύπου δύο λεπίδων και μονάδα κοπής με κωνικό κοίλωμα.
(Σημείωση: αυτόματο σύστημα στοίβαξης για πλάκα μικρότερη από 6 mm, πλάκα φωτός)
Εφαρμογή:
Είναι για τη διαδικασία ξετυλίγματος, ισοπέδωσης, κοπής, κοπής άκρων απόξεσης και κωνικής κοπής υλικού ελαφρού πόλου, για να ληφθεί η μία πλευρά μικρού πλάτους, η μία πλευρά μεγάλου πλάτους χαλύβδινη πλάκα.
Λεπτομέρεια της συσκευής

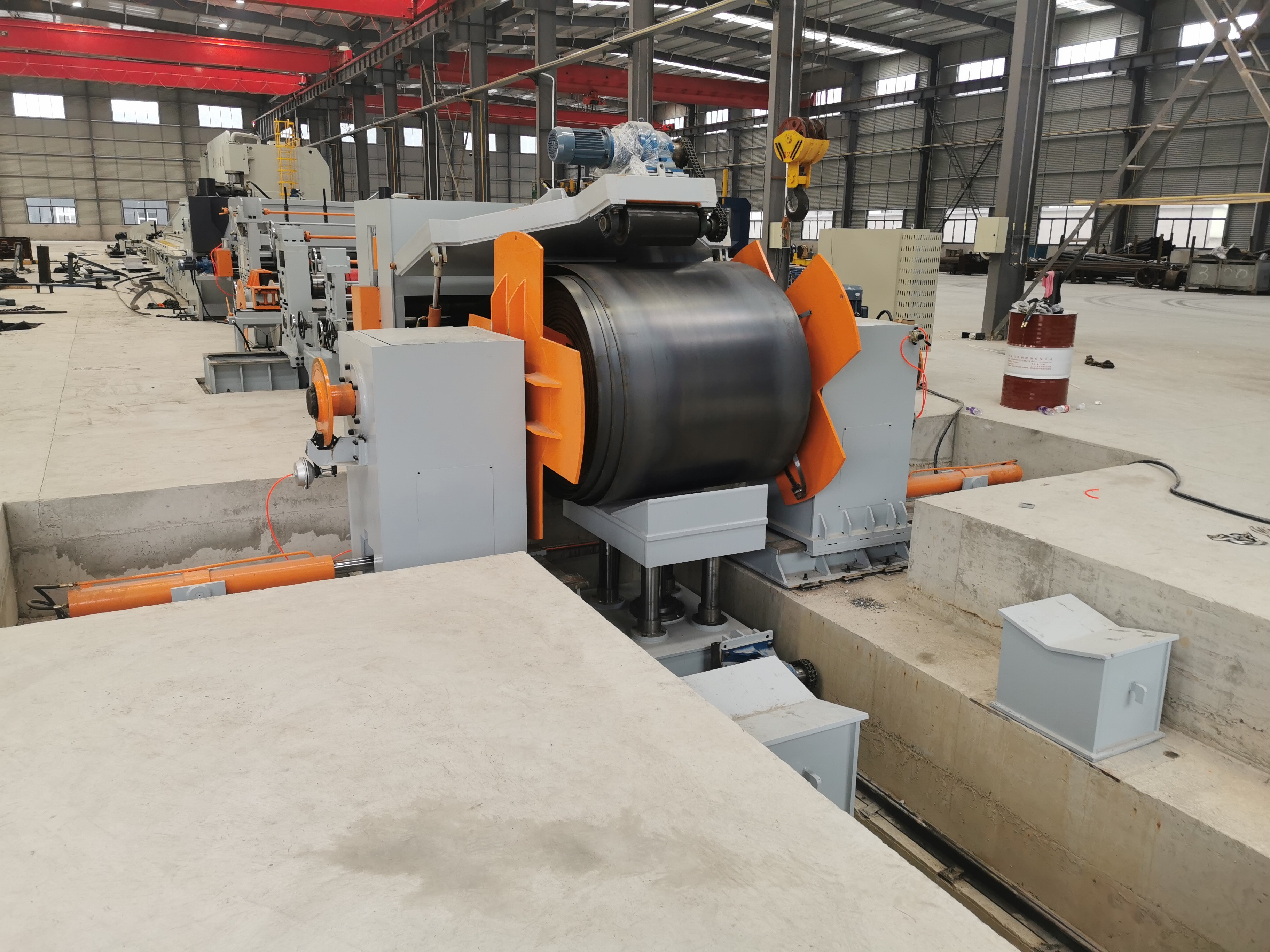

1. Ατσάλινο πηνίο φόρτωσης κουκλίτσα
ΠΑΝΩ και κάτω: Υδραυλικό
Οριζόντια κίνηση: μηχανοκίνητη
2. Υδραυλικός αποκολλητής τύπου ομπρέλας διπλής κεφαλής:
Συμπεριλαμβανομένου: αριστερή και δεξιά μονάδα,
με φρένο που δίνουν την τάση περιστροφής του άξονα.
Άνοιγμα και κλείσιμο: Υδραυλικό
3. Υδραυλική πίεση και καθοδήγηση, υδραυλική συσκευή κεφαλής φτυαριού, συσκευή τσιμπήματος
Αποτελείται από πλαίσιο, υδραυλική συσκευή πίεσης και καθοδήγησης, υδραυλική συσκευή κεφαλής φτυαριού, ρολό τσιμπήματος και σύστημα οδήγησης κινητήρα κ.λπ.
Αυτό αποτελείται από υδραυλικό βραχίονα πίεσης και καθοδήγησης, τροχό πίεσης και καθοδήγησης, κιβώτιο ταχυτήτων, κινητήρα κ.λπ.
Αυτό αποτελείται από υδραυλική συσκευή συστολής πλάκας φτυαριού, πλάκα εξόδου, υδραυλική συσκευή κ.λπ.
Αποτελείται από τσουλήθρα, 2 κυλίνδρους τσιμπήματος, υδραυλική συσκευή τσιμπήματος, πλαίσιο κ.λπ.
Αποτελείται από κινητήρα εναλλασσόμενου ρεύματος, κιβώτιο ταχυτήτων, μια ομάδα ατράκτων και συνδέσεων, βάση ρουλεμάν, έναν κοινό σύνδεσμο κ.λπ.
4. Τραπέζι εργασίας μεσαίου κυλιόμενου τρόπου
5. Συσκευή καθοδήγησης
Αποτελείται από πλαίσιο συντεχνίας, κινητή πλάκα επιπέδου, συσκευή ρύθμισης καθοδήγησης, κατακόρυφο άπαχο τροχό.

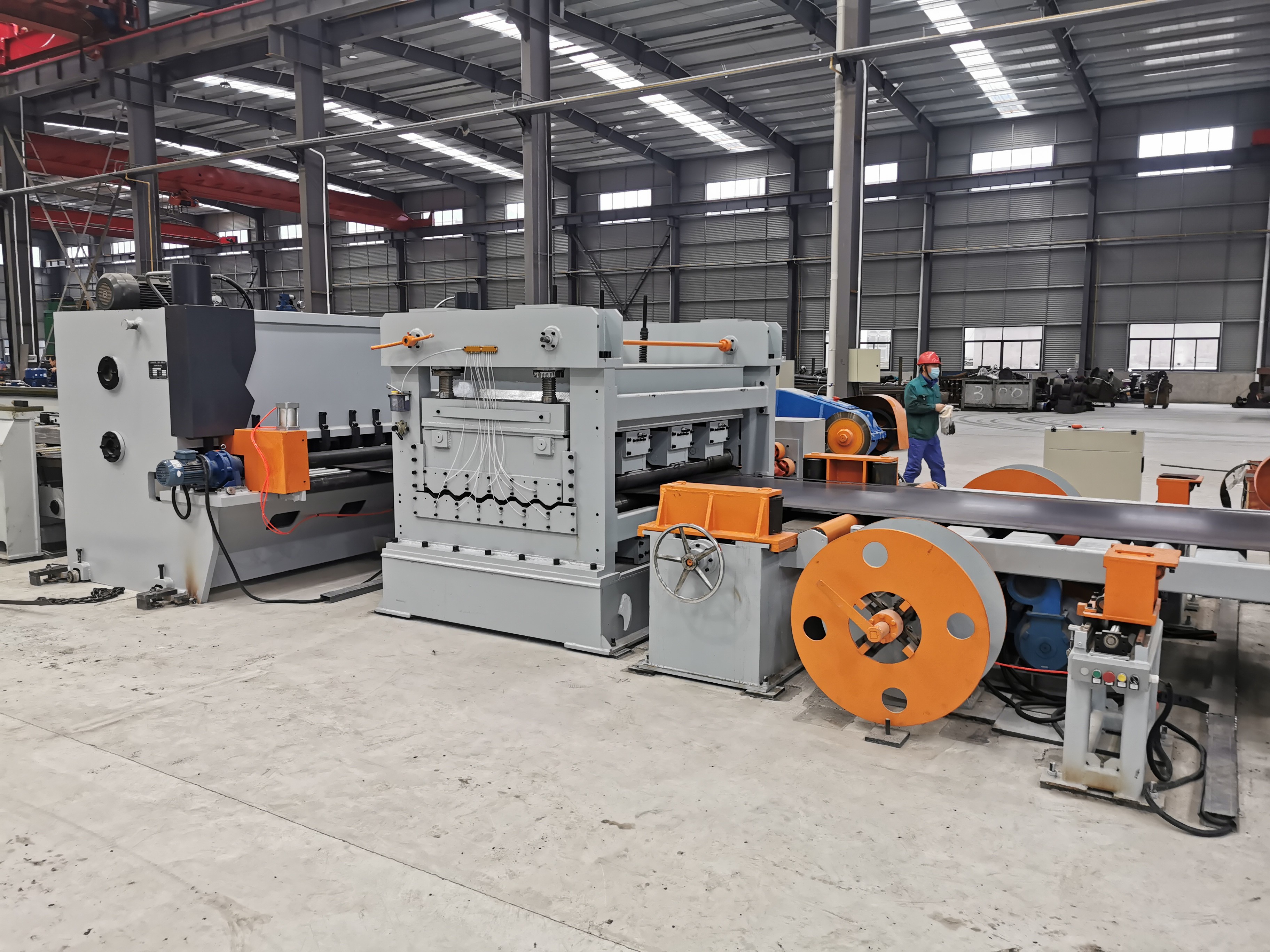

6. Μονάδα ισοπέδωσης: (τύπος τεσσάρων στρώσεων)
Αυτός είναι ο βασικός εξοπλισμός αυτής της γραμμής που χωρίζεται σε εξάρτημα ισχύος και μέρος υποδοχής.
Το εξάρτημα ισχύος αποτελείται από βάση ισχύος, επιβραδυντή, κινητήρα ρυθμιζόμενης ταχύτητας AC, ηλεκτρικό ερμάριο AC (οδηγός κινητήρα συχνότητας AC), ζεύξη, θήκη διανομής ισχύος, τροχός ιμάντα, ιμάντας, γενική άρθρωση και φρένο YWZ κ.λπ.
Το μέρος υποδοχής αποτελείται από βάση βάσης, πλαίσιο, βάση στήριξης κάτω από τον άξονα, βάση συρόμενου άξονα, κύλινδρο ισοπέδωσης, άνω πλαίσιο στήριξης, βάση στήριξης τροχού πάνω-κάτω, τροχός στήριξης, ηλεκτρική συσκευή ανύψωσης και πίεσης, συνοδεύεται από 2 τεμ. κινητήρας, χειροκίνητη αντλία λίπανσης.
Χαρακτηριστικό αυτού του μηχανήματος:
Υιοθέτησε τη θήκη διανομής ισχύος, κάθε κύλινδρος ισοπέδωσης συνδέεται με γενική εγκάρσια ζεύξη, ο κύλινδρος ισοπέδωσης πάνω-κάτω είναι και οι δύο ενεργοί, η γραμμική ταχύτητα είναι σταθερή, έτσι ώστε οι τριβές μεταξύ της επιφάνειας του κυλίνδρου και της πλάκας να μειωθούν, γεγονός που θα μπορούσε να οδηγήσει στην απόδοση ισοπέδωσης.
Υπάρχουν δύο σετ ρουλεμάν κυλίνδρων και στις δύο πλευρές του άξονα ισοστάθμισης, ένα σετ ρουλεμάν ώθησης επιπέδου που χρησιμοποιείται για τη μείωση των τριβών και την αποτροπή αξονικής πέδησης, κάτι που θα μπορούσε να προκαλέσει αποτελεσματικότητα.
Δύο ομάδες τροχών στήριξης είναι εγκατεστημένες στο μηχάνημα στις οποίες μπορούν να προσαρμοστούν πάνω-κάτω, εμπρός και πίσω πλευρές.Χρησιμοποιήθηκε για την υποστήριξη του κύριου κυλίνδρου και την αύξηση της σκληρότητας του κυλίνδρου και την άμεση απόδοση ισοπέδωσης.Το ρουλεμάν στον τροχό στήριξης είναι σφραγισμένο, γεγονός που θα μπορούσε να αποτρέψει την είσοδο σκωρίας οξειδίου στο ρουλεμάν.
Το μηχάνημα υιοθετεί γρανάζι σκουληκιών και ράβδο σκουληκιών, μεγάλη στρέψη στη ρύθμιση της διπολικής επιβράδυνσης και πίεσης, βαριά ισχύ πίεσης, θα μπορούσε να ρυθμιστεί μεμονωμένα και συγχρονισμένα στην ανύψωση και το πάτημα προς τα κάτω και να ρυθμίσει τη χειροκίνητη μικρορύθμιση.
Ο κύλινδρος ισοπέδωσης είναι σβέσιμος επαγωγής μέσης συχνότητας, βαθύτερο επίπεδο, το οποίο θα μπορούσε να αποφύγει την καύση του ρουλεμάν όταν δεν υπάρχει λάδι και θα μπορούσε να παρατείνει τη διάρκεια ζωής του μηχανήματος.
Το μηχάνημα υποδοχής ισοπέδωσης υιοθετεί κεντρική παροχή λαδιού που θα μπορούσε να λειτουργήσει εύκολα.Τα κύρια εξαρτήματα δονούνται από προηγμένο δονητή στην πατρίδα που θα μπορούσε να καταστρέψει την πίεση και να μειώσει την κάμψη.Ο κινητήρας είναι κινητήρας με ρυθμιζόμενη ταχύτητα συνεχούς ρεύματος, που συνοδεύει την πλάκα πυρήνα Eurotherm που θα μπορούσε να μειώσει το χρόνο ανύψωσης και πέδησης (δύο τρίτα φορές μικρότερο από τα κοινά φρένα) και να επιταχύνει την απόδοση ισοστάθμισης.
7. Περιστρεφόμενος τύπος μηχανή κοπής:
Συμπεριλαμβανομένου: Υδραυλική διάτμηση δοκού ταλάντευσης Q12Y-6*2000.
Η διάτμηση μπορεί να περιστραφεί 3 μοίρες για να είναι κατάλληλη για κοπή πλάκας ελαφρού πόλου.
Μετά τη διάτμηση, η πλάκα θα είναι παραλληλόγραμμη, με αυτόν τον τρόπο μειώνει τα απόβλητα υλικού και είναι εύκολη για την επόμενη διαδικασία κατασκευής πόλων φωτός
8. Τραπέζι στήριξης μήκους πόλου + κουκλίτσα, με συσκευή αυτοματισμού:
Υπάρχει μια κουκλίτσα στο μπροστινό μέρος της μονάδας κοπής διπλής ακμής.Είναι για τον έλεγχο του μεγέθους της πλάκας κοπής σε ευθεία και ορθογώνια.Αλλάξτε τη θέση του πώματος στο κουκλάκι για να ελέγξετε το μέγεθος της ορθογώνιας πλάκας.
Η κουκλίτσα με μηχανοκίνητη οδήγηση, μπορεί να μετακινηθεί στη σωστή θέση στο τραπέζι ανάλογα με το μήκος της πλάκας κοντάρι.
Ο επιτραπέζιος κύλινδρος με μηχανοκίνητη κίνηση, όταν ο κύλινδρος καταδύεται με κινητήρα, η πλάκα μπορεί να μετακινηθεί στη μονάδα σχισμής και δεν χρειάζεται να σπρώξετε την πλάκα χειροκίνητα.Κάθε κύλινδρος με πνευματικό συμπλέκτη, μπορεί να οδηγηθεί με κινητήρα και σύστημα αλυσίδας, μπορεί επίσης να μετακινήσει την πλάκα χειροκίνητα για τη ρύθμιση της πλάκας.
Τόσο στο κουκλάκι όσο και στη μονάδα κοπής του μπροστινού άκρου, υπάρχει πνευματική συσκευή για να σταματήσει η πλάκα ώθησης για να πάρει τη σωστή διάσταση της ορθογώνιας πλάκας.
9. Συσκευή ανύψωσης πλακών.
Αυτή η συσκευή περιλαμβάνει δύο πνευματικούς κυλίνδρους και μπορεί να μετακινηθεί σε διαφορετική θέση ανάλογα με το μήκος της πλάκας.
Όταν η πλάκα φτάσει στο μπροστινό μέρος της μονάδας κοπής, η πλάκα θα σταματήσει, αυτή η συσκευή θα ανυψώσει την πλάκα, προκειμένου η κουκλίτσα να μπορεί να σφίξει και να μετακινήσει την πλάκα.

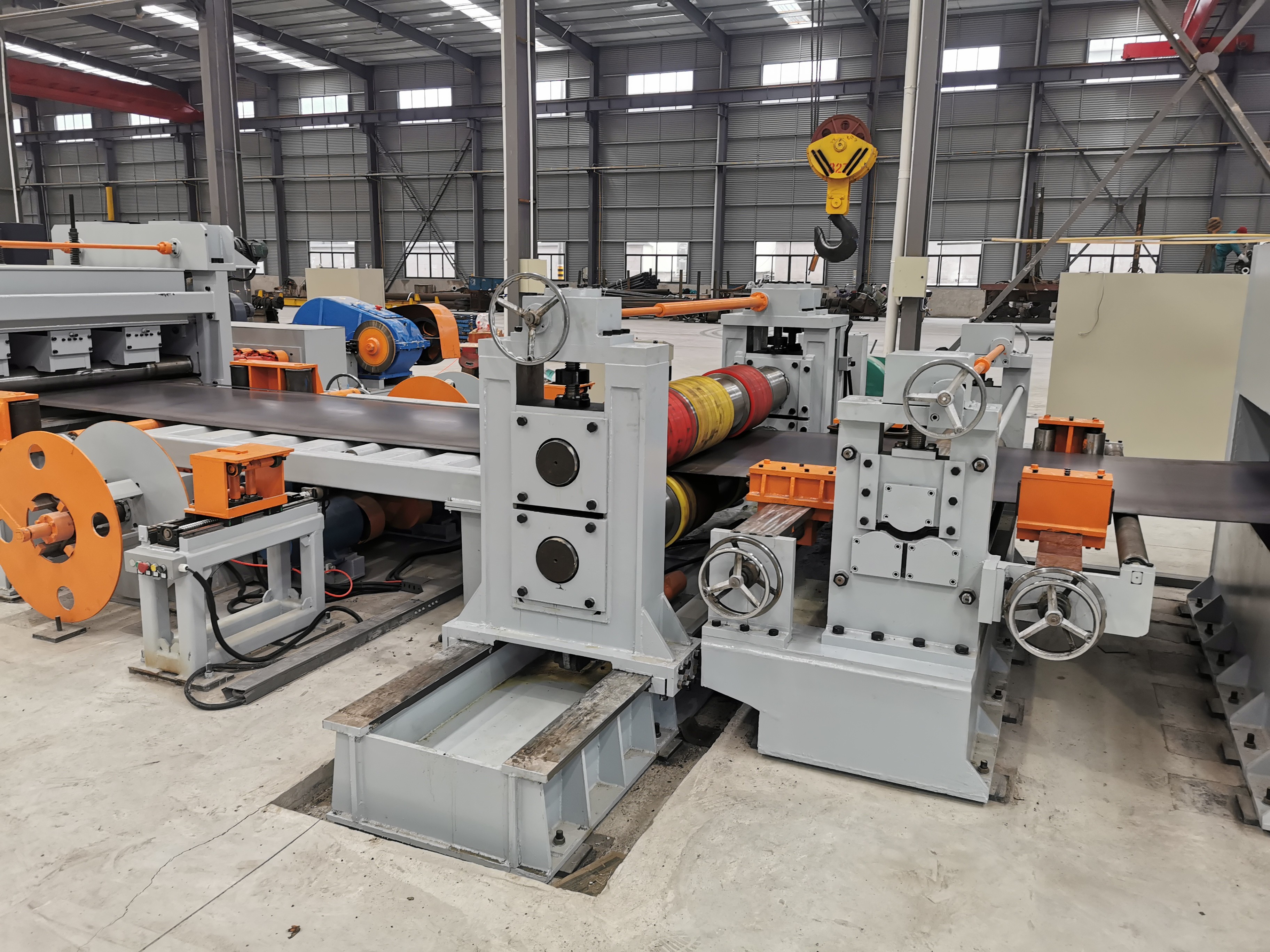

Η μηχανή κοπής διπλών άκρων βασίζεται στην αρχή της διάτμησης κύλισης για την κοπή του φύλλου χάλυβα.
Είναι για να κόψετε το άκρο απόξεσης της πλάκας χάλυβα θερμής έλασης για να λάβετε το ακριβές πλάτος για τον πόλο φωτός.
Περιλαμβάνει: δύο ζεύγη κυλίνδρων τσιμπήματος, κινητήρα, κιβώτιο ταχυτήτων, τέσσερις λεπίδες
Πάνω-κάτω δύο κύλινδροι τύπου βίδας, με 2 ζεύγη κοπτικής λεπίδας.
Οι κύλινδροι τύπου βίδας είναι εύκολοι για τη ρύθμιση της λεπίδας κοπής σε οποιαδήποτε θέση για κοπή οποιουδήποτε μεγέθους πλάκας.
11. Τραπέζι στήριξης μήκους πόλου + κουκλίτσα, με συσκευή αυτοματισμού:
Υπάρχει μια κουκλίτσα στο μπροστινό μέρος της μονάδας κοπής.Είναι για τον έλεγχο του βαθμού κοπής κωνικότητας.Αλλάξτε τη θέση του αναστολέα στο κουκλάκι για να ελέγξετε τον ρυθμό κοπής της κωνικότητας.
Η κουκλίτσα με μηχανοκίνητη οδήγηση, μπορεί να μετακινηθεί στη σωστή θέση στο τραπέζι ανάλογα με το μήκος της πλάκας κοντάρι.Και σφίξτε την πλάκα για να πάρετε τη σωστή κατεύθυνση κίνησης της πλάκας.
Ο επιτραπέζιος κύλινδρος με μηχανοκίνητη κίνηση, όταν ο κύλινδρος καταδύεται με κινητήρα, η πλάκα μπορεί να μετακινηθεί στη μονάδα σχισμής και δεν χρειάζεται να σπρώξετε την πλάκα χειροκίνητα.Κάθε κύλινδρος με πνευματικό συμπλέκτη, μπορεί να οδηγηθεί με κινητήρα και σύστημα αλυσίδας, μπορεί επίσης να μετακινήσει την πλάκα χειροκίνητα για τη ρύθμιση της πλάκας.
Τόσο στο κουκλάκι όσο και στην μπροστινή μονάδα κωνικής κοπής, υπάρχουν πνευματικές συσκευές για να σταματήσει η πλάκα ώθησης για να αποκτήσει τη σωστή γωνία κοπής με κωνικότητα.
12. Συσκευή ανύψωσης πλακών.
Αυτή η συσκευή περιλαμβάνει δύο πνευματικούς κυλίνδρους και μπορεί να μετακινηθεί σε διαφορετική θέση ανάλογα με το μήκος της πλάκας.
Όταν η πλάκα φτάσει στο μπροστινό μέρος της μονάδας κοπής, η πλάκα θα σταματήσει, αυτή η συσκευή θα ανυψώσει την πλάκα, προκειμένου η κουκλίτσα να μπορεί να σφίξει και να μετακινήσει την πλάκα.
13. Μονάδα κοπής κωνικού
Η κωνική μηχανή κοπής βασίζεται στην αρχή της διάτμησης κύλισης για την κοπή του φύλλου χάλυβα.Και αποκτήστε πλάκα τραπεζίου με συγκεκριμένο ρυθμό κωνικότητας.
Συμπεριλαμβάνονται: δύο ζεύγη κυλίνδρων τσιμπήματος, κινητήρας, κιβώτιο ταχυτήτων, πάνω και κάτω κύλινδροι τσιμπήματος, δύο λεπίδες,
Πάνω-κάτω δύο κύλινδροι τύπου βίδας, με ένα ζευγάρι κοπτική λεπίδα.
Οι κύλινδροι τύπου βίδας είναι εύκολοι για τη ρύθμιση της λεπίδας κοπής σε οποιαδήποτε θέση για κοπή οποιουδήποτε μεγέθους πλάκας.
14. Τραπέζι στήριξης τύπου μπάλας για τελειωμένη κωνική πλάκα
15. Αυτόματο σύστημα εκφόρτωσης και στοίβαξης κωνικών πλακών
Υπάρχουν δύο πνευματικοί κύλινδροι τσιμπήματος.Ο κάτω κύλινδρος τσιμπήματος είναι με μηχανοκίνητη οδήγηση, όταν ο κύλινδρος βυθίζεται με κινητήρα, η κωνική πλάκα μπορεί να μετακινηθεί πολύ μακριά από τη μονάδα σχισμής.Όταν η πλάκα σταματήσει να κινείται, ο επάνω κύλινδρος θα ανέβει και θα δώσει χώρο για την εκφόρτωση της πλάκας.
Κάτω από τον πίνακα, αυτή είναι 12 μονάδες πνευματικής συσκευής εκφόρτωσης.Μπορούν να σηκωθούν από τη μέση του τραπεζιού και, στη συνέχεια, δύο κομμάτια κωνικής πλάκας θα γλιστρήσουν και στις δύο πλευρές στοίβαξης.
16. Ηλεκτρικό σύστημα:
Κεντρικός πίνακας ελέγχου.
Για σχισμή διπλής ακμής και κωνική σχισμή, επίσης το PLC, ο μετατροπέας οδήγησης AC έχουν τη δυνατότητα γρήγορης απόκρισης και καλής δραστηριότητας, που μπορεί να ελέγξει αποτελεσματικά την ταχύτητα κίνησης του κουκλιού.
17 Υδραυλικό σύστημα:
Υδραυλική ισχύς 25L/min
Συμπεριλαμβανομένων: υδραυλικός σταθμός, βαλβίδες, δεξαμενή λαδιού, σύνδεσμος, μαλακός σωλήνας, σκληρός σωλήνας και ούτω καθεξής
18. Πνευματικό σύστημα:
Για κουκλίτσα και επιτραπέζιο συμπλέκτη, ανύψωση πλάκας, συσκευή εκφόρτωσης πλάκας κ.λπ.
19. Επιλογή:
Πρόσθετη μονάδα ισοπέδωσης μετά από κωνική κοπή.
Απελευθερώστε την πίεση της χαλύβδινης πλάκας και εύκολο για την επόμενη διαδικασία.
(αυτή η μονάδα είναι κατάλληλη για πλάκα πάχους μικρότερο από 6mm για κοντάρι φωτισμού δρόμου)
20. Επιλογή : Plate offline system
(Μετά την κοπή της πλάκας σε μήκος, το σύστημα μπορεί να μετακινήσει την πλάκα στην άκρη του μηχανήματος.)
