HM1200/12000 κλείστε τη μηχανή συγκόλλησης για Highmast Πολωνός, μονοπωλιακός, επικοινωνία Πολωνός 5G

Μηχανή συγκόλλησης με CNC,

Πρότυπο: HM1200/12000

Σχεδιασμένο για στύλο υψηλής στροφής, στύλο μονόπολης, στύλο επικοινωνίας 5G

Διάστημα διαμέτρου: 300~1200mm, πάχος: 5~14mm, μήκος: 1200mm

Τυποποιημένο μονό τόξο μονό σύρμα βυθισμένο μηχανή συγκόλλησης τόξου

προαιρετικό: μηχανή συγκόλλησης διπλού τόξου διπλού καλωδίου (για μεγάλο πάχος)

Πεδίο εφαρμογής: κατάλληλο για μεγάλης μήκους μεσαίου μεγέθους διάμεση αυτοματοποιημένη συγκόλληση με άξονα κατά μήκος, όπως άξονας 5G, μονοπόλος, άξονας υψηλής άξονας

Η μηχανή συγκόλλησης CNC είναι κατάλληλη για ένα κέλυφος ή δύο κέλυφος τύπου πολυγωνικού και κυκλικού κωνικού κέλυφου. είναι αυτόματη γραμμή συγκόλλησης,η δομή τύπου θύρας είναι σταθερή και διαθέτει σύστημα συγκόλλησηςΤο υδραυλικό κύλινδρο σπρώχνει τον τροχό συμπίεσης για να κλείσει τον στύλο και να κάνει συγχρόνως συγκόλληση.

Για δύο στύλους συγκόλλησης, όταν ολοκληρωθεί η συγκόλληση της πρώτης συγκόλλησης, ο κάτω ρόλος θα αυξηθεί και θα περιστρέψει τον στύλο σε άλλη θέση συγκόλλησης για να ξεκινήσει η συγκόλληση της δεύτερης συγκόλλησης.

Ειδικά χαρακτηριστικά:

1. CNC αυτόματη ρύθμιση, σύστημα CNC, με την αλλαγή της διάμετρος της στύλου, ρυθμίζει αυτόματα την πίεση, ρυθμίζει αυτόματα τη θέση του πατημασιού πόδι,αυτόματα ταιριάζει με την ταχύτητα τροφοδοσίας και τη θέση, να διατηρείται πάντα η συγκόλληση σε κλειστή κατάσταση, ώστε να εξασφαλίζεται η ομαλή συγκόλληση.

2. Ειδικό σύστημα ελέγχου CNC κάνει την αριστερή και δεξιά πλευρά του ποδιού συγχρονισμό απόδοση είναι πολύ καλή
3. Βάσει των χαρακτηριστικών της προηγούμενης διαδικασίας, μετά την συγκόλληση, δεν υπάρχει στρέβλωση της συγκόλλησης των στύλων,και δεν υπάρχει καμία ανάγκη για το προσωπικό για να τρυπήσει και να στρέψει το ραβδί στο πίσω μέρος της μηχανής για να το κέντρο της συγκόλλησης.
3. .Ο στύλος βρίσκεται πάνω στο V- σχήμα πλάνο εργασίας, και η κίνησή του ελέγχεται από ελεγκτή για να εξασφαλιστεί η σταθερότητα της συγκόλλησης κεφαλή και ουρά.Η συγκόλληση από το κεφάλι ως την ουρά μειώνει σημαντικά το μήκος της ουράς που δεν συγκόλλησε.
5. Ο αριθμός των κυλίνδρων συμπίεσης είναι 3 σετ, το πλεονέκτημα είναι να μειώσει την πίεση του κυλίνδρου στην επιφάνεια του πόλου, και να μειώσει την γρατζουνιά στην επιφάνεια.πολυγωνικός πόλος και κωνικός πόλοςΜπορεί να είναι ίσης διάμετρος ή κωνική.
6. Το V σχήμα worktable ((dolly) με μηχανοκίνητη γρήγορη επιστροφή πίσω λειτουργία, και μειώνει την ένταση εργασίας των χειριστών.
7. Λειτουργία συγκόλλησης με βυθισμένο τόξο
8. Με τη συσκευή καθοδήγησης πίσω από τη στήλη, μπορεί να ρυθμιστεί προσαρμοστικά.Στην πρακτική λειτουργία, η θέση της συγκόλλησης σπάνια ρυθμίζεται, γεγονός που μειώνει την ένταση εργασίας των χειριστών.
9. Μέσα από την κάμερα που είναι εγκατεστημένη στο κεφάλι του μηχανήματος, η συγκόλληση αντανακλάται στην οθόνη του κύριου πίνακα ελέγχου, καθιστώντας την παρακολούθηση της συγκόλλησης απλή και εύκολη,και τη μείωση της έντασης εργασίας του χειριστή για την παρακολούθηση της συγκόλλησης- Τι;
10. Η αυτο-αναπτύχθηκε πίεση πετρελαίου και σύστημα CNC, καθιστώντας το συγκολλημένο πόλο στρογγυλό και μικρή παραμόρφωση.
11. Για δύο ραφές πόλος, όταν η πρώτη συγκόλληση ραφής ολοκληρώθηκε, ο κάτω ρόλος θα αυξηθεί και περιστρέψει το πόλο σε μια άλλη θέση ραφής για να ξεκινήσετε δεύτερη συγκόλληση ραφής
12. φόρτωση και εκφόρτωση στην μπροστινή θέση

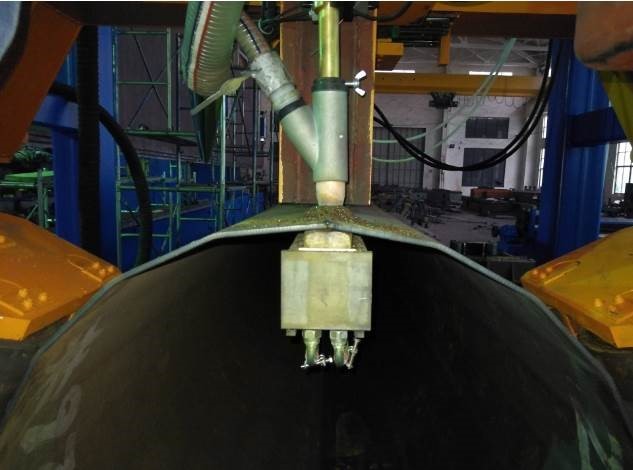

13. Το εσωτερικό μπλοκ χαλκού, το οποίο βελτιώνει σημαντικά το ποσοστό διείσδυσης, το οποίο μπορεί να φτάσει περισσότερο από 85%.
14. Επικεφαλής: 1 άτομο.

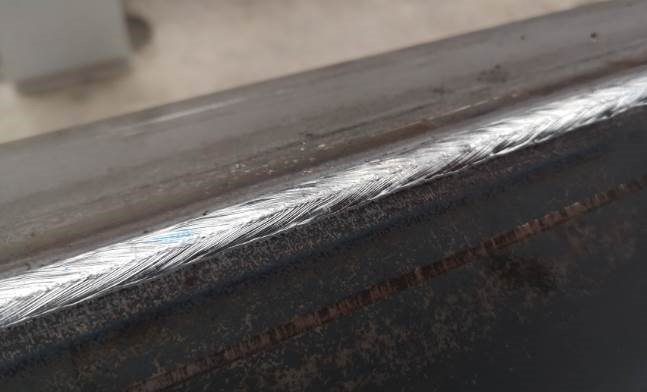

15. Προαιρετικά στοιχεία: για πάχος πλάκας μεγαλύτερο των 12 mm, υιοθετήστε ζύγιση διπλού τόξου και διπλού καλωδίου (ή διπλού ηλεκτρικού και τριών καλωδίων) με βυθισμένο τόξο, DC + AC,Η συγκόλληση συνεχούς ρεύματος υιοθετεί υψηλό ρεύμα και χαμηλή τάσηΤο DC arc αποκτά μεγάλη διείσδυση, το AC υιοθετεί σχετικά μικρό ρεύμα και υψηλή τάση τόξου, αυξάνει το πλάτος σύντηξης και αποκτά όμορφο σχηματισμό συγκόλλησης.βελτίωση της απόδοσης συγκόλλησης και μείωση της κατανάλωσης ενέργειας.
16. Προαιρετικό στοιχείο: δικτυωμένο σύστημα δεδομένων παραγωγής

Λειτουργία 1: μπορεί να παρέχει δεδομένα παραγωγής στο προσωπικό διαχείρισης παραγωγής: ισχύς σε χρόνο, χρόνο συγκόλλησης, χρόνο μη συγκόλλησης, ποσότητα παραγωγής κλπ.

Λειτουργία 2: έγκαιρη ενημέρωση του λογισμικού για την απόκτηση του καλύτερου και τελευταίου λογισμικού και δεδομένων εμπειρίας, τα οποία μπορούν να βοηθήσουν τους πελάτες στην απομακρυσμένη διάγνωση σφαλμάτων και την απομακρυσμένη ρύθμιση παραμέτρων.Είναι βολικό για τους πελάτες να επαναλάβουν γρήγορα την παραγωγή.

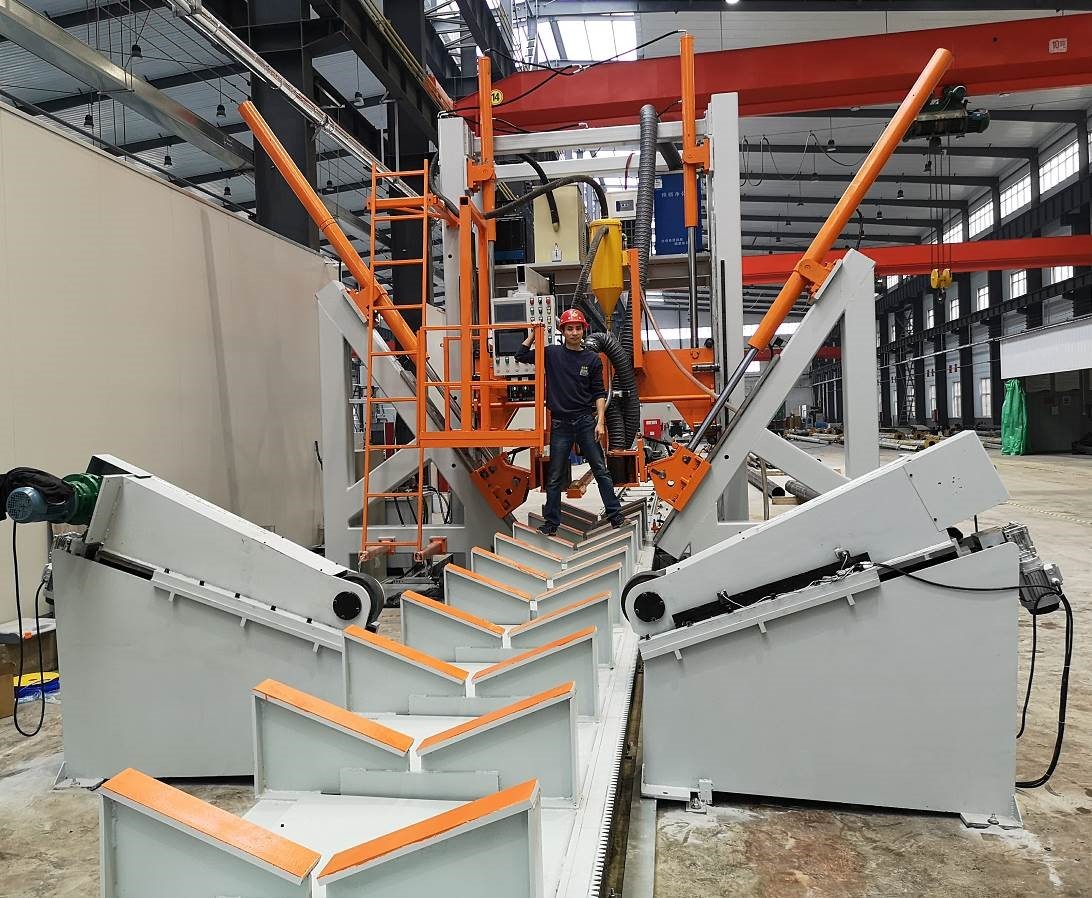

Το μηχάνημα αποτελείται από τα ακόλουθα μέρη:

1. Εργασιακό τραπέζι τύπου V με κινητήρα σερβοκίνησης (Dolly)
2. Προηγούμενες και πίσω σιδηροτροχιές για τραπέζι σε V
3. Κεντρικό πλαίσιο γάντιας
4. Σύστημα κίνησης για επιτραπέζι εργασίας τύπου V
5. Υδραυλική μονάδα συμπίεσης (συμπεριλαμβανομένων των κυλίνδρων συμπίεσης)
6. Συστήματα συγκόλλησης με βυθισμένο τόξο, με σύστημα τροφοδοσίας συρμάτων
7. Σύστημα ανάκτησης ροής
8. Εσωτερική ράβδος χαλκού με σύστημα ψύξης με νερό
9. πλατφόρμα λειτουργίας
10. Ρολάρι περιστροφής στύλου, 2 ζευγάρια
11. Υδραυλικό σύστημα
12. Σύστημα ελέγχου
