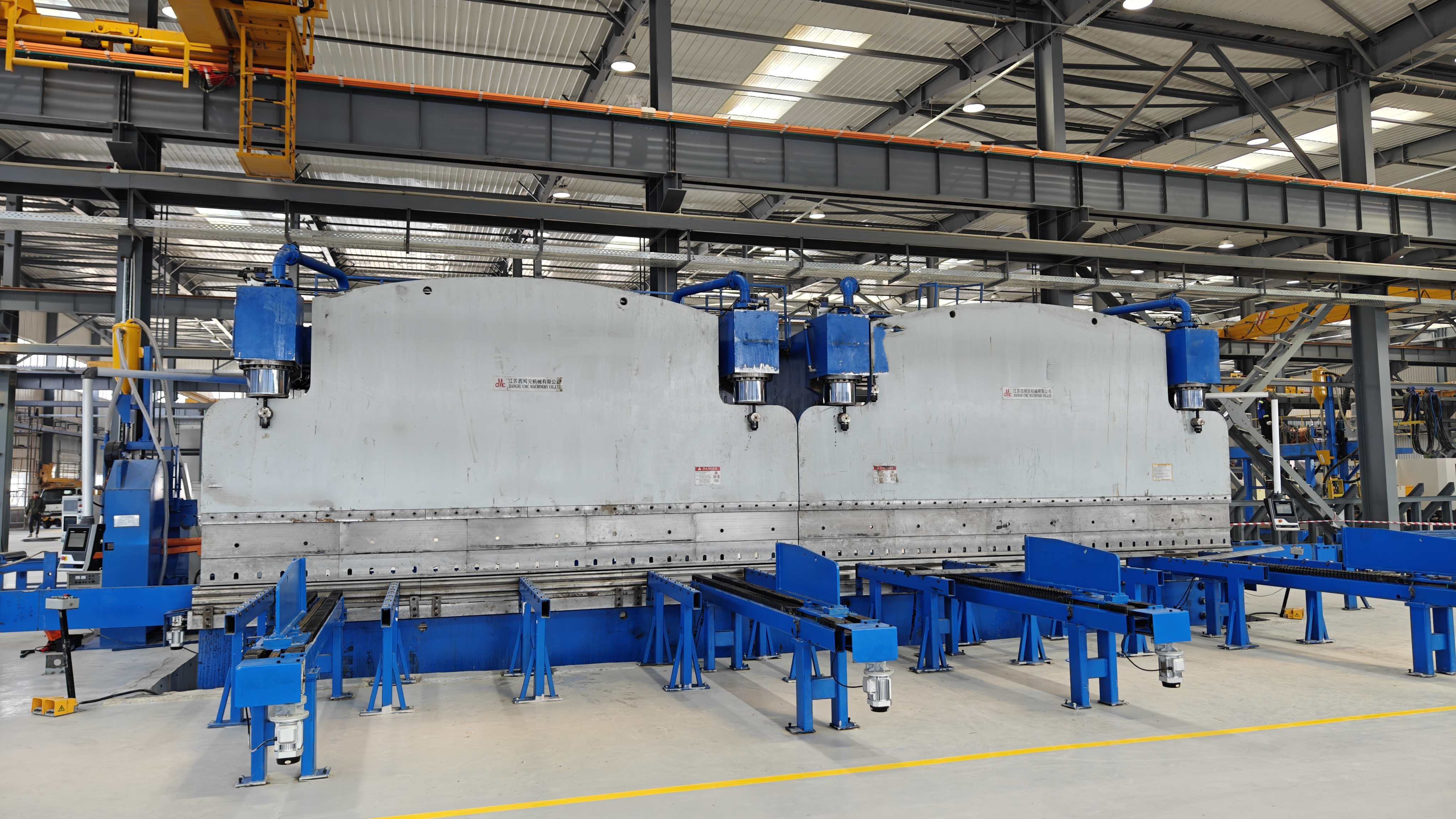

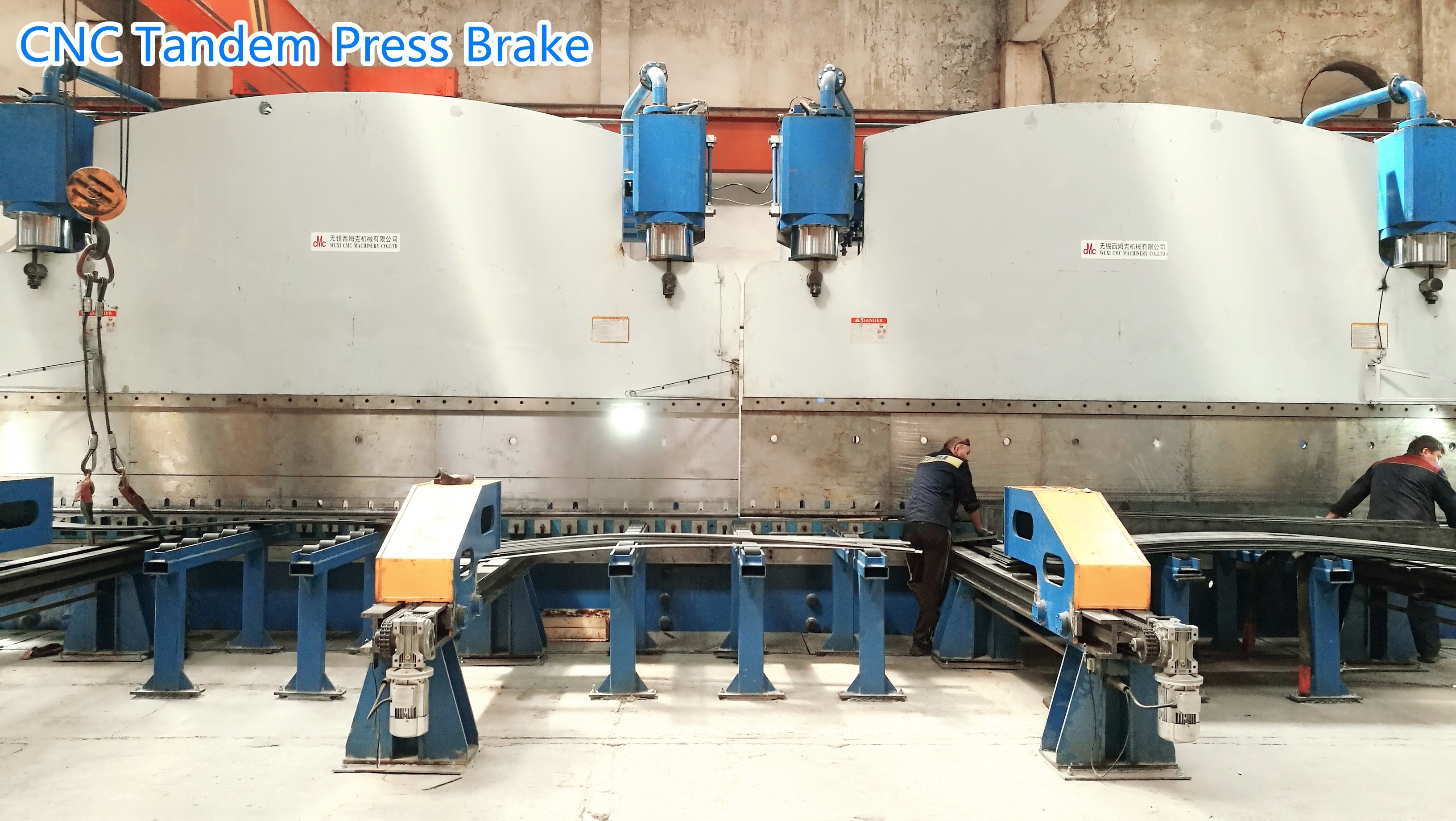

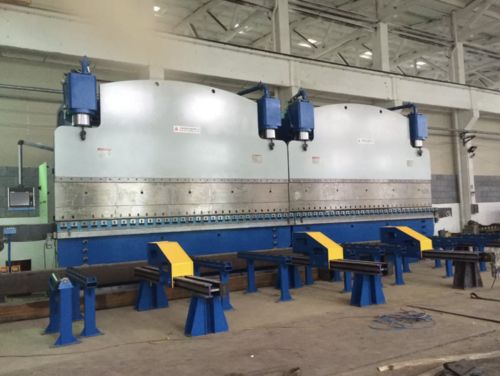

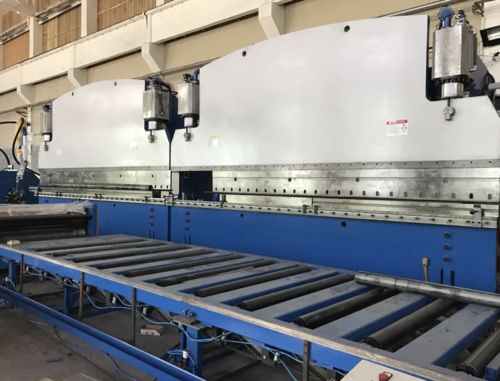

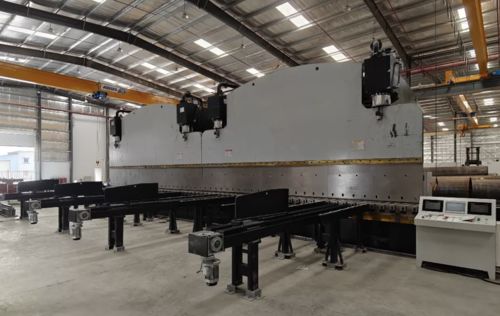

Ηλεκτρονικό φρένο υδραυλικής πίεσης CNC TANDEM
Μοντέλο: 2-WE67K-400/7000
Εφαρμογή: κατασκευή φωτεινών στύλων και ψηλών μαστών
ΤΕΧΝΙΚΑ χαρακτηριστικά
1
Τύπος
ΠολλάΙ- μηχανή Τανδική Υδραυλική ηλεκτρονική CNC - υδραυλικό συγχρονιστή
2
Εργατικό δυναμικό
2X400 τόνους
3
Μέγεθος του πίνακα
2X7000 χιλιοστά
4
απόσταση μεταξύ των πλαισίων
5600 χιλιοστά
5
Βαθμός του λαιμού
950 χιλιοστά
6
Ανοιχτό ύψος
970 mm
7
Εγκεφαλικό
320 χιλιοστά
8
Εργασία
Ταχύτητα
Εκφόρτωση
60 mm/s
Εργασία
7 mm/s
Επιστροφή
60 mm/s
9
Κεντρικός κινητήρας
2x30kw
10
Σύστημα CNC
Τύπος: DELEM DA53T
Delem Co., Κάτω Χώρες
2 (Y1,Y2)+σύστημα στεφανώματος τραπεζιού
11
Εργαλείο
Δείτε την επόμενη σελίδα
ΠίνακαςμεΜεχΑσύστημα στεφάνισης
12
Σφραγίδα στις φιάλες
Τύπος NOK ή SKF
13
Υδραυλικά εξαρτήματα
BOSCH-Rexroth, Γερμανία
14
Υδραυλική αντλία
Ηλιόλουστο (HYTEK)ΗΠΑμάρκα made in China
15
Αισθητήρας οθόνης γραμμικού σχηματισμού
FAGAR, Ισπανία
16
Κύρια ηλεκτρικά στοιχεία στο ντουλάπι
Σνάιντερ,ΦράγκαΕτικέτα
17
βάρος
2x50000 χιλιοστά
18
Συνολικό μέγεθος ((mm) LxWxH
2x7200x2710x5696
Υψόμετρος από το πάτωμα: 4500
Συνολικό μήκος με σύστημα πλευρικής εκφόρτωσης: 17500
Συνολικό πλάτος με εμπρόσθιο στήριγμα:4040
19
Συσκευή:
Το μηχάνημα θα αποσυναρμολογηθεί κατά τη μεταφορά.

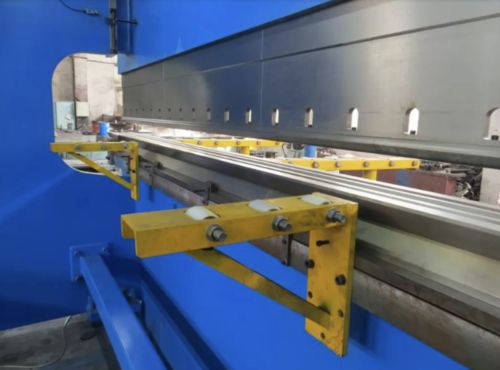

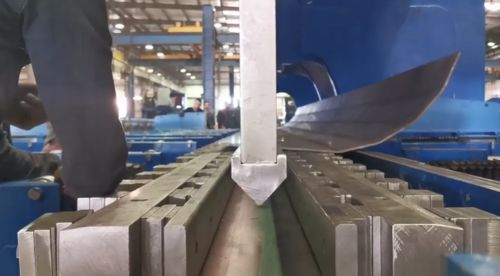

Λεπτομέρειες για τα εργαλεία των φρένων πίεσης
Με 1
Ένα όργανο, πάχος 18 χιλιοστών, κατάλληλο για στύλο.
L=14Μέτρα
Επιλογή 1
ένα εργαλείο, για οκτάγωνο στύλο δρόμου, Min. 60mm OD οκτάγωνο στύλο φωτισμού τύπου κωνικού
L=14Μέτρα
Επιλογή 2
Ένα σετ με πολλά V κάτω πετσέτες, για οκτάγωνο στύλο δρόμου και υψηλό στύλο μάστρου
150x150
14 μέτρα
Επιλογή3
Εργαλείο κωνικού στύλου διπλού κωνικού ρυθμού
Δυνατότητα σύγκλισης 11/1000 (διάμετρος 60 ~ 236), 13/1000 (διάμετρος 60 ~ 268), πάχος στύλου: 3 ~ 4 mm
7 φορές σχηματισμός τύπου κωνικού εργαλείου
Δυνατό για κωνικό στύλο
tσυνολικό μήκος του καλούπιου 16μετρητές, τύπος τμήματος,
με4
Κωνικό στήριγμα εργαλείου προς τα πάνω και στις δύο πλευρές, 6,5 m, για τη μεγάλη πλευρά του εργαλείου προς τα πάνω
Επιλογή5
Τύπος σπρώξεως Σύστημα εκφόρτωσης πλευρικών φωτεινών στύλων
Επιλογή6
Λειτουργία τηλεδιάγνωσης.
ΤΟ προμηθευτής μηχανών μπορεί να βοηθήσει τον πελάτη στην εξ αποστάσεως διάγνωση ελαττωμάτων και στη εξ αποστάσεως ρύθμιση παραμέτρων.
Επιλογή7
Συστήματα αυτοσκόντωσης φωτεινών στύλων
Συμπεριλαμβανομένων:
Α.Σιδηροδρομικές γραμμές
Β.Κρέας φόρτωσης
Γ.Σιδηρουργικές πλάκες πλευρικού κυλίνδρου και ράφι υποστήριξης
Δ.Σύστημα τροφοδοσίας πλάκας CNC
Ε.Συσκευή πλευρικής θέσης
Φ.Διεύρυνση του συστήματος πλευρικής εκφόρτωσης
Γ.Συστήματα εκφόρτωσης και ράφι αποθήκευσης
Επιλογή8
Ανταλλακτικά (για 400 μοντέλο τόνων)
Κύρια επιδόσεις- Επενδύσεις
Y1- Ναι.Άξονας Y2 ---- Δύο γραμμικές κλίμακες εγκατεστημένες στις δύο πλευρές του ράμ για τον έλεγχο των κυλίνδρων.
Το πλαίσιο τηςΤο μηχάνημα αποτελείται από δεξαμενή, τραπέζι εργασίας, αριστερά και δεξιά σκεπάσματα και κρόταφο.
Έτσι έχει υψηλή αντοχή και καλή ακαμψία
Εργασιακή αρχή συγχρονισμού
Το φρένο πίεσης υιοθετεί ηλεκτρο-υδραυλική αναλογική βαλβίδα για να εξασφαλίσει τον συγχρονισμό και των δύο κυλίνδρων.Η αναλογική βαλβίδα κατασκευάζεται από την εταιρεία BOSCH-Rexroth με πολύ καλές επιδόσεις, όπως μικρή τριβή μεταξύ των ζευγαριών μηχανικής δράσης, λεπτός ηλεκτρονικός ενισχυτής και ηλεκτρικός μαγνήτης με υψηλή δύναμη ελέγχου και συνεχή δράση.Υπάρχουν δύο raster οθόνες και στις δύο πλευρές της μηχανής για να πάρει σήμα της θέσης του ram συνεχώς και να τροφοδοτήσει πίσω το σήμα στο σύστημα ελέγχου, τότε το σύστημα ελέγχου θα ελέγξει την ηλεκτρο-υδραυλική βαλβίδα για να κάνει δύο κυλίνδρους συγχρονισμό σε ένα μηχάνημα.
Άλλο Επειδή οι δείκτες ράστερ είναι εγκατεστημένοι σε πλάκες ∆C, όχι σε πλακέτες στερέωσης απευθείας, η εκτροπή του κροταμιού και του πλαισίου κατά τη διάρκεια της εργασίας δεν θα επηρεάσει την ακρίβεια μέτρησης και ελέγχου
Περίπου δύο μονάδες Συγχρονισμός εργασιακού αρχείου:
Αν χρειάζεστε δύο μονάδες που εργάζονται μαζί, χρειάζεται μόνο να περιστρέψετε το διακόπτη στη θέση συγχρονισμού στον πίνακα ελέγχου της κύριας μονάδας.Και τα δύο σήματα θέσης μονάδας θα αποσταλούν στο σύστημα ελέγχου CNC (σύστημα Delem), και το σήμα εξόδου από το σύστημα CNC θα αποσταλεί στην αναλογική βαλβίδα και την βαλβίδα προγεμίσματος.Δυνάμωση ταχύτητας και ταχύτητα επιστροφής για να διατηρήσει τις δύο μονάδες συγχρονισμό με υψηλή ακρίβεια
Μέσω υπολογιστή- Ναι.Ο υπολογιστής έχει διάφορες γλώσσες υπηρεσίας, υπολογίζει και ρυθμίζει την δύναμη κάμψης αυτόματα.σημείο αλλαγής ταχύτηταςΟι στροφές (Y1, Y2) του κρότου θα μπορούσαν να κάνουν μια μικρή κλίση για να ικανοποιήσουν τις ειδικές απαιτήσεις του χρήστη.
Εξοπλισμένο με καλό σύστημα καθοδήγησης, σύστημα μέτρησης θέσης και σύστημα υδραυλικής ισορροπίας για την κάλυψη των απαιτήσεων της εργασίας πλήρους μήκους και της εκκεντρικής εργασίας.
Η μονάδα αντιστάθμισης του τραπεζιού εργασίας υιοθετείται για να αντισταθμίσει την απόκλιση του μηχανήματος κατά τη διάρκεια της εργασίας για να εξασφαλιστεί η ακρίβεια του εργαστηρίου
Η επιφάνεια του κυλίνδρου έχει καλή φθορά και θερμική επεξεργασία, έτσι έχει καλή λιπαντική και μακρά διάρκεια ζωής
Μπροστά της μηχανής
Sid της μηχανής
Sid σύστημα εκφόρτωσης

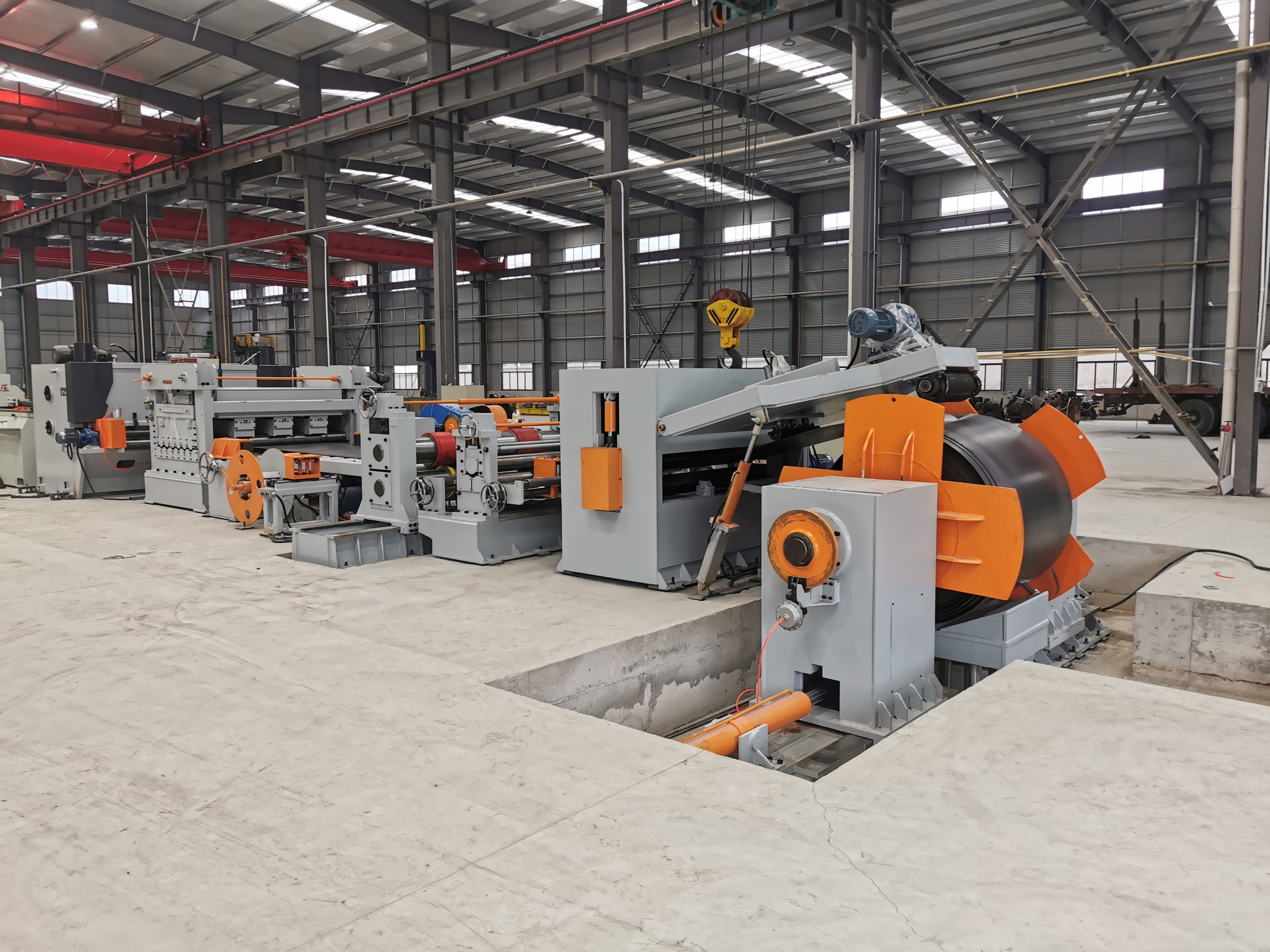

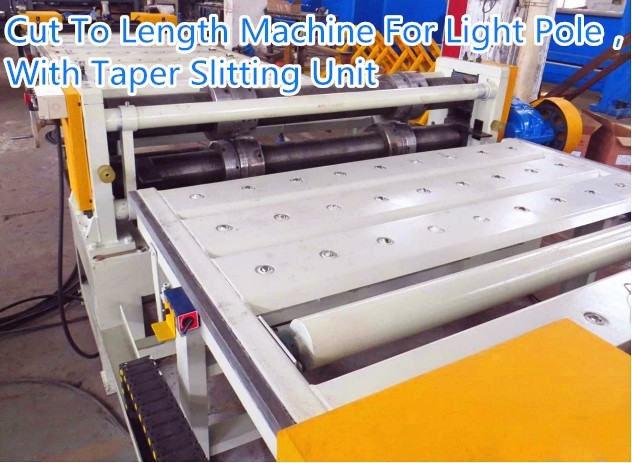

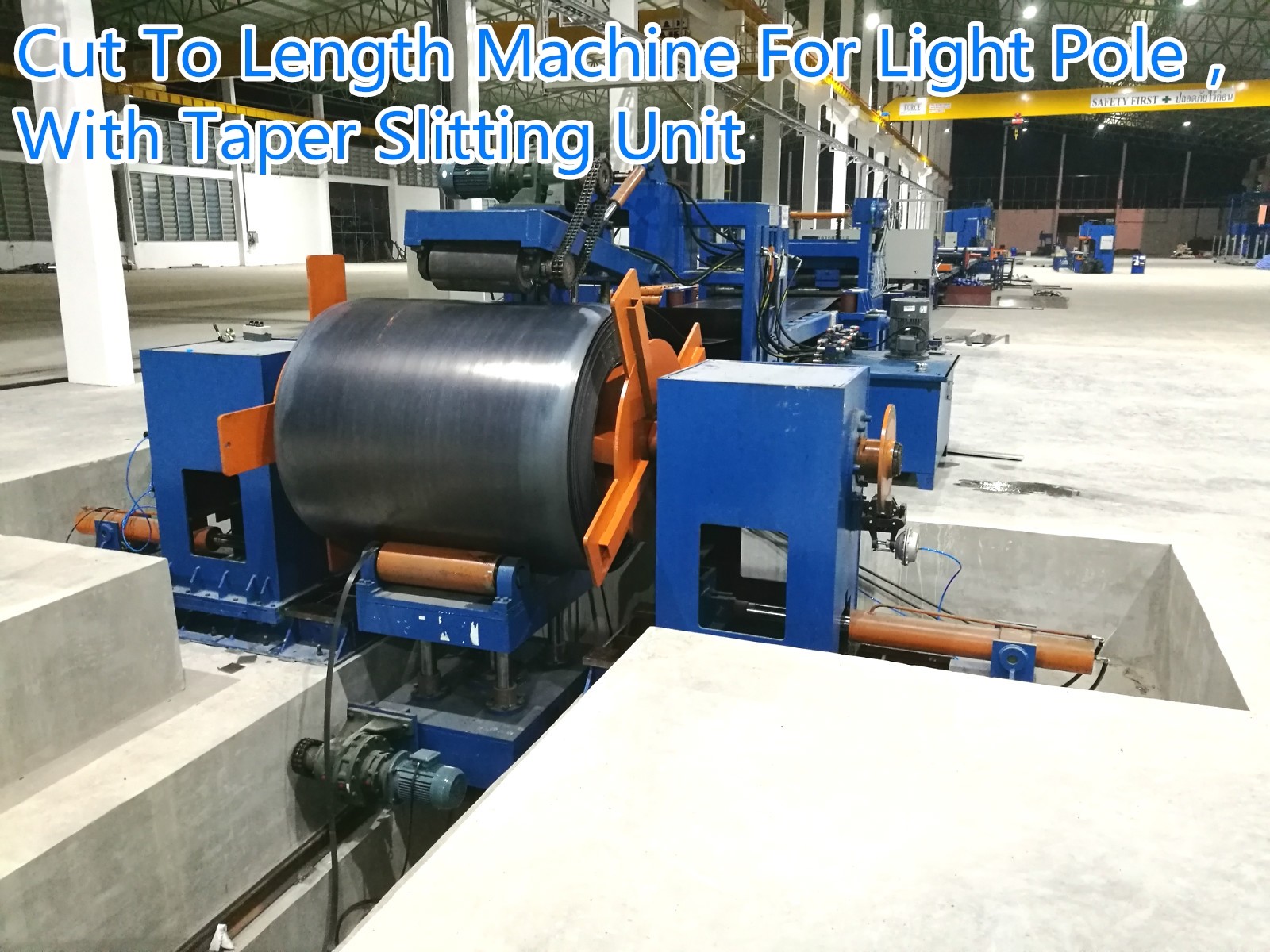

Διάμετρος κοπής για φωτεινό στύλο, μοντέλο: CTL6x1600
Ειδικά χαρακτηριστικά:
1.ΕπενδύσειςΕπεξεργασία, εξισορρόπηση, κοπή μήκους,oΕπεξεργασία και στοίβασησεμία γραμμή.
2.Αυτοματοποιημένος τύπος, έλεγχος CNC μήκους φύλλου, έλεγχος CNC ποσότητας φύλλου, αυτόματη εκφόρτωση και αυτόματο σύστημα στοίβασης.
3.Η ταχύτητα παραγωγής είναι γρήγορη.
4.Ο χειριστής πρέπει να είναι χαλαρός και να ελαχιστοποιεί την επαφή με την χάλυβα πλάκα, η οποία είναι ασφαλής για το προσωπικό.
Μετά τη διασταύρωση, οι πλάκες στοιβάζονται αυτόματα χωρίς την ανάγκη διαλογής.διασφάλιση της ασφάλειας και εξοικονόμηση χρόνου.
Με 4 στρώσεις επιπέδου
Ειδικά χαρακτηριστικά:
开卷,校平,长度切断,落料,堆?? 在一条生产线上。
Ολόκληρο αυτόματο μοντέλο, πλήρης έλεγχος μήκους υλικού, πλήρης έλεγχος ποσότητας υλικού, πλήρης έλεγχος ποσότητας υλικού και πλήρης έλεγχος συστήματος συσσωρευτών.
Γρήγορη παραγωγή
Ο χειριστής, ελαφριά, μέγιστη μείωση της επαφής με την χαλυβουργία, για την ασφάλεια των εργαζομένων.
横切后板料 αυτόματα堆??, χωρίς να χρειάζεται διακόπτηση, μπορεί να βάλει άμεσα περισσότερα κομμάτια πλάκας υλικών (π.χ. 30 κομμάτια) να κρεμάσει. 后续工序机上Ασφαλής, εξοικονόμηση χρόνου.
四重式校平机 (πρωτοβάθμια σχολική μηχανή)
Τεχνική παράμετρος
Μοντέλο:χάλυβαΥλικό: 热??普通钢板
Υλικό:Q235, ∆αρύφωσηΜαξ:6Μμ, Min:2.5mm, αντοχή απόδοσης:235Mpa,
Μέγιστο πλάτος πλάκας χάλυβα:1600 χιλιοστά最大板宽
Βάρος της ατσάλινης τροχιάς:Μέγιστο 30 τόνους最大卷重
Εσωτερική διάμετρος ατσάλινης τροχιάς:Φ508mm-Φ760mm σιδηροειδής διαμέτρου
Ταχύτητα ισοπέδωσης:ρυθμιζόμενο,5- 15m/min校平速度,可调
Αριθμός κυλίνδρων ισοπέδωσης: 13 校平?? 数量
Διάμετρος κυλίνδρων ισοπέδωσης: 132χμΠανεπιστήμιο
Απόσταση κυλίνδρου ισοπέδωσης: 143χμ校平?? 间距
Υλικό κυλίνδρου ισοπέδωσης: 40Cr校平?? υλικό
Σκληρότητα κυλίνδρου ισοπέδωσης: HRC55校平 热处理 σκληρότητα
Περιοχή μήκους για την κλίμακα: 2000-14000 mm σύμφωνα με τις απαιτήσεις剪切长度范围, μπορεί να προσαρμοστεί
Ανοχή μήκους κοπής: λιγότερο από ±5 mm (βάση σε πλάκα μήκους 8 m) 長度公差
Κύρια ισχύς κινητήρα ισοπέδωσης:37kw校平电机功率
Δυνατότητα μηχανής κοπής:6mmx2000 χιλιοστά 剪板机
Ποσότητα χειριστών:1~2απαιτούμενος χειριστής
πλάτος της περιοχής για τη μηχανή: περίπου6.7mx33 μέτρα整机 καταλαμβάνει την επιφάνεια
Λεπτομέρειες της συσκευής
1- Ατσάλινο φορτωτικό φορτηγό:液压上料小车
Πάνω και κάτω: Υδραυλικάυποβάθμιση της υγρής πίεσης
Οριζόντια κίνηση: μηχανοκίνητη水平电动
2. Υδραυλικός διπλής κεφαλής ντεκόιλερ τύπου ομπρέλας:液压对顶式开卷机 (μετρική πίεση προς την κορυφή)- Επενδύσεις
Συμπεριλαμβανομένων:αριστερή και δεξιά μονάδα,
Άνοιγμα και κλείσιμο: Υδραυλική
Το ζευγάρι του πλαισίου ξετυλίγματος που οδηγείται από τον κύλινδρο πετρελαίου, μπορεί να κρατήσει το υλικό του κυλίνδρου.
Δομή: σώμα μηχανής, κλιμάκωση, κύριο άξονα, κωνικό δίσκο φόρτωσης, κινούμενος κύλινδρος.
Κύρια λειτουργία: σταθερό ατσάλινο σπείρωμα για την πραγματοποίηση παθητικού ξετυλίγματος. Εφοδιασμένο με ένα σύνολο συσκευών χειροκίνητου φρένου, τα οποία μπορούν να ρυθμίζονται σύμφωνα με την ένταση του σπείρου.Η πλευρική κίνηση ολοκληρώνεται από το διπλό πλευρικό κινητό κύλινδρο πετρελαίουΟι δύο κυλίνδροι στο κέντρο μπορούν να μετακινηθούν αριστερά και δεξιά ταυτόχρονα ρυθμίζοντας το πλάτος του κυλίνδρου.
Συμπεριλαμβανομένων:左右单元,
Ανοίξτε και κλείστε: υγρή πίεση
Ένα ζευγάρι ανοιχτό σχήμα, σταθερό σχήμα.
δομή: μηχανικό σώμα,滑动基座,主轴,?? σχήμα装料架, κινητό λάδι
Η κύρια λειτουργία: σταθερό σιδηροειδές σχήμα, λειτουργεί με ανοιχτό σχήμα. εξοπλισμένο με ένα σύνολο χειροκίνητων μηχανισμών πέδησης, μπορεί να ρυθμιστεί σύμφωνα με την πίεση της πίεσης του σχήματος.
3.Υδραυλική πίεση και καθοδήγηση, υδραυλική συσκευή με κεφαλή φτυάρι, συσκευή τσιμπήματος
液压?? 头引头机构 ρευστότητα
Η υδραυλική ανύψωση και η υδραυλική πίεση μπορούν να αποτρέψουν την χαλάρωση του υλικού κυλίνδρου.και εργάζονται με το κεφάλι αποκόλλησης για να οδηγήσει το υλικό στο ρόλο έλξηςΗ ισχύς έλξης τραβά το υλικό φύλλου μέσω δύο κυλίνδρων, και ο άνω κυλίνδρος υδραυλικά ανυψώνεται και κατεβαίνει.
Δομή: κεφαλικό πλαίσιο, κεφαλικό ρόλο, κεφαλικό μηχανοκίνητο ζυγαριά, αλυσίδα, κύλινδρο ανύψωσης, πλάκα στήριξης κεφαλιού φτυάριου, τηλεσκοπικό πάνελ, κυλίνδρος κίνησης.
Βασικές λειτουργίες: βοηθητική αποσύνδεση, ο κυλινδρικός κυλινδρισμός οδηγείται από έναν κινητήρα. Βοηθήστε τον αποσύνδετο να οδηγήσει την κεφαλή της πλάκας στην σανίδα φτυάρι.η πλάκα φτυάρι μπορεί να ανυψωθεί και να μειωθεί και να αποσυρθεί μπρος και πίσωΚατά τη διάρκεια της κανονικής λειτουργίας, η συσκευή αυτή δεν θα συμμετάσχει στη διαδικασία παραγωγής.
Δομή τροφοδοσίας τσιμπήματος: Αποτελείται από βάση μηχανής, τόξο, άξονα τροφοδοσίας διατομής, κινητήρα κίνησης και κύλινδρο πίεσης.
Μετά την ολοκλήρωση του τσιμπήματος και την είσοδο του υλικού φύλλου στον πάγκο ισοπέδωσης, η μετάδοση χρησιμοποιεί τον μειωτή κινητήρα και το συμπλέκτη.το συμπλέκτη είναι αποσυνδεδεμένο, ο άνω ρόλος ανυψώνεται υδραυλικά και ο κατώτερος ρόλος κινείται από το υλικό φύλλου για να περιστρέφεται παθητικά.
4.Μεσαία επιφάνεια κυλιόμενης εργασίας:Κεντρική οδό
Αυτή η συσκευή χρησιμοποιείται για να στηρίξει την πλάκα.
5Οδηγούμενη συσκευή导引装置 Οδηγός
Αποτελείται από πλαίσιο συντεχνίας, κινητή πλάκα, συσκευή ρύθμισης καθοδήγησης, κατακόρυφο λανθασμένο τροχό.
Συσκευάζεται από κατευθυντήρα, πλακέτα δραστηριότητας, μηχανισμό κατευθυντήρα, κάθετη κλίση τροχού.
6.Μονάδα ισοπέδωσης:四重式校平机 (πρωτοβάθμια σχολική μηχανή)
Τέσσερις μονάδες εξισορρόπησης τύπου στρώματος, καλύτερο αποτέλεσμα εξισορρόπησης, άγχος απελευθέρωσης
Αυτός είναι ο βασικός εξοπλισμός αυτής της γραμμής που χωρίζεται σε μέρος ισχύος και μέρος υποδοχής.
Το τμήμα ισχύος αποτελείται από στέλεχος ισχύος, επιβράδυνση, ρυθμιζόμενο κινητήρα ταχύτητας, ηλεκτρικό ντουλάπι (κινητήρα οδηγού), ζεύξη, θήκη διανομής ισχύος, τροχό ιμάντα, ιμάντα, καθολικό αρθρό και φρένο κλπ.
Το μέρος υποδοχής αποτελείται από κάτω στήριγμα, πλαίσιο, κάτω στήριγμα άξονα, στήριγμα συρόμενου άξονα, κυλίνδρο ισοπέδωσης, άνω στήριγμα στήριξης, στήριγμα τροχού στήριξης προς τα πάνω και προς τα κάτω, στήριξη τροχού,Ηλεκτρική συσκευή ανύψωσης και πίεσης, συνοδεύονται από 2 τεμάχια κινητήρα πίεσης, χειροκίνητη αντλία λιπαντικού.
Χαρακτηριστικά αυτής της μηχανής:
Υιοθετήθηκε περίπτωση διανομής ισχύος, κάθε ομοιόμορφο ρόλο συνδέονται με καθολική διασταυρούμενη ζεύξη, επάνω και κάτω ομοιόμορφο ρόλο είναι και οι δύο ενεργή, γραμμική ταχύτητα είναι η συνέπεια,Έτσι οι τριβές μεταξύ της επιφάνειας του κυλίνδρου και της πλάκας θα μειωθεί, η οποία θα μπορούσε να οδηγήσει στην αποτελεσματικότητα της ισοπέδωσης.
Υπάρχουν δύο σετ ρουλεμάνου από τις δύο πλευρές του άξονα ισοπέδωσης, ένα σετ ρουλεμάνου πεδίου που χρησιμοποιείται για τη μείωση των τριβών και την πρόληψη του άξονα από την απελευθέρωση, γεγονός που θα μπορούσε να αυξήσει την αποδοτικότητα.
Τρεις ομάδες τροχών υποστήριξης είναι εγκατεστημένες στο μηχάνημα, στις οποίες μπορούν να ρυθμίζονται προς τα πάνω και προς τα κάτω, μπροστά και πίσω πλευρές.Χρησιμοποιείται για να υποστηρίξει τον κύριο ρόλο και να αυξήσει τη σκληρότητα του ρόλου και την αποτελεσματικότητα άμεσης ισοπέδωσηςΤο ρυμουλκούμενο του τροχού υποστήριξης είναι σφραγισμένο, γεγονός που θα μπορούσε να αποτρέψει την είσοδο σκωρίδας οξειδίου στο ρυμουλκούμενο.
Το μηχάνημα υιοθετεί το εργαλείο σκουληκιού και το ράβδο σκουληκιού, μεγάλη στροφή στη ρύθμιση της διπολικής επιβράδυνσης και πιέσεως, μεγάλη δύναμη πιέσεως,Μπορούσε να ρυθμίζεται μεμονωμένα και συγχρονικά για την ανύψωση και την πίεση κάτω, και ρυθμίστε την χειροκίνητη μικρορύθμιση.
Ο κυλίνδρος ισοπέδωσης είναι μεσαίας συχνότητας ανάφλεξη επαγωγής, βαθύτερου επιπέδου, η οποία θα μπορούσε να αποφύγει την καύση του ρουλεμπορίου όταν υπάρχει έλλειψη ελαίου και θα μπορούσε να παρατείνει τη διάρκεια ζωής του μηχανήματος.
Ο κινητήρας είναι ρυθμιζόμενος με ταχύτητα.
Κύρια χαρακτηριστικά:
Από το τμήμα του μηχανικού σχήματος, το τμήμα εργασίας, το τμήμα ανύψωσης και το τμήμα κύριας κίνησης.
机架部分, υιοθετώντας σιδηροπλακέτα 接结构, 工作 部分、升降部分和机架部分有机结合在一起。
Δουλειά μετρημένα από το σχολείο3对支承组成.
校平?? υιοθετεί ἀνταγωνιστική μέθοδο, η οποία μπορεί να αυξήσει την κίνηση και να μειώσει την κλίση, να ρυθμίσει την είσοδο και την έξοδο, να φθάσει στο ιδανικό αποτέλεσμα.
Η λειτουργία του τμήματος ανύψωσης είναι κυρίως η αύξηση της πίεσης μεταξύ των τμημάτων, η ρύθμιση της πίεσης μεταξύ των τμημάτων. Το αυτόματο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο ηλεκτροκίνητο.
Το κύριο σύστημα μεταφοράς είναι το τμήμα από τον ηλεκτρονικό μηχανισμό ανταλλαγής μετρημένης συχνότητας μέσω του ηλεκτρονικού μηχανισμού μεταφοράς.
Στην πλευρά του υλικού του υπολογιστή, 装有独立的, κωδικοποιητής ατμοκινητική πίεση μέτρηση συσκευή, περιστροφική κωδικοποιητής για το μέγεθος του υλικού καθορισμένη μέγεθος κοπή για την ανίχνευση και μέσω ηλεκτρικού συστήματος για τον καθορισμένο μέγεθος έλεγχο.
校平机前面,装有对中装置,可以调节.
7Μηχανή κοπής:剪板机
Η μηχανή κοπής είναι μια συσκευή για την κοπή της ισοπεδωμένης πλάκας χάλυβα στη γραμμή παραγωγής.
Κατασκευή και περιγραφή των χαρακτηριστικών της μηχανής: συγκόλληση πλακών από χάλυβα, υψηλή αντοχή, καλή ακαμψία, υδραυλική στήριξη εργαλείων προς τα πάνω και προς τα κάτω, σταθερή και γρήγορη κίνηση.Η κατώτερη λεπίδα έχει μηχανισμό λεπτής ρύθμισης εμπρός και πίσωΗ προσαρμογή του διαχωρισμού της λεπίδας είναι βολική και γρήγορη, οι αριστερές και δεξιές πλευρές συγχρονίζονται,και η τιμή κλίμακας αναφέρεταιΤο υλικό υδραυλικής πίεσης είναι σταθερό και απαλό, και το πάτωμα του ποδιού πίεσης είναι κατασκευασμένο από υλικό πολυουρεθάνου, το οποίο δεν βλάπτει την επιφάνεια του εργαστηρίου.
Πίνακας υποστήριξης:辅助平台
Το τραπέζι αποτελείται από δύο τμήματα,και το τμήμα που βρίσκεται κοντά στη μηχανή κοπής μπορεί να ανυψώνεται και να κατεβάζεται για να αποφεύγεται η σύγκρουση με το θήκον της μηχανής κοπήςΟ κυλίνδρος κινείται από ηλεκτρικό κινητήρα και μπορεί να μεταφέρει το υλικό του κομμένου φύλλου προς τα μπροστά.
Το πλατφόρμα αποτελείται από δύο τμήματα, τα οποία μπορούν να ανυψωθούν κοντά στο πλατφόρμα, ώστε να αποφευχθεί η σύγκρουση των μαχαιρών με το χαλύβδινο πλατφόρμα.
Συσκευή τροφοδοσίας:
Η συσκευή τροφοδοσίας με δύο κυλίνδρους που οδηγούνται από κινητήρα, μπορεί να τροφοδοτήσει την πλάκα προς τα εμπρός.
送料装置由电机驱动两个,可向前传输钢板 Η συσκευή μεταφοράς τροχιάς
10.Παυτόματο σύστημα καθυστερημένης εκφόρτωσης και στοίβωσηςΑυτοκινητο υποτιμηΑυτοκίνητοΣυστήματα συσσωρευτών
Εκεί πέρα.είναι ένα τραπέζι υποστήριξης μεΤρία πνευματικάΌταν η πλάκα μεταφέρεται στο τραπέζι αποφόρτισης από τη συσκευή τροφοδοσίας, οι συσκευές ώθησης θα αρχίσουν να ταξινομούν τις πλάκες μαζί.。
11Ηλεκτρικό σύστημα: ηλεκτρικό σύστημα ελέγχου
Κεντρικό τραπέζι ελέγχου.
12.Υδραυλικό σύστημα:液压系统
Υδραυλικό σταθμό παραγωγής ενέργειας
Συμπεριλαμβανομένων: υδραυλικών σταθμών, βαλβίδων, δεξαμενών ελαίου, αρθρώσεων, μαλακών σωλήνων, σκληρών σωλήνων κλπ.
Επιλογή 1:Τράμματα 8,9,10 = Αυτοματοποιημένο σύστημα στοίβωσης
Επιλογή 2:Σύστημα επανέκλισης σπείρας από χάλυβα
13.Παρόμοιες φωτογραφίες:类似机器照片
Τέσσερις μονάδες εξισορρόπησης τύπου στρώματος, καλύτερο αποτέλεσμα εξισορρόπησης, άγχος απελευθέρωσης
四重式校平机 (πρωτοβάθμια σχολική μηχανή)
Παυτόματο σύστημα καθυστερημένης εκφόρτωσης και στοίβωσης
Αυτοκίνητο υλικό, σύστημα συσσωρευτών

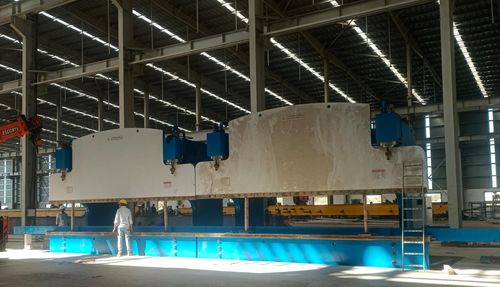

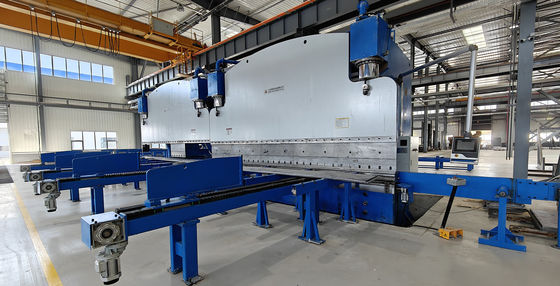

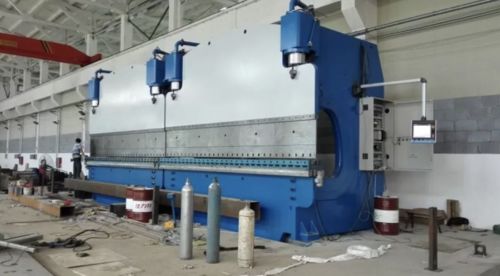

Ηλεκτρονικό φρένο υδραυλικής πίεσης CNC TANDEM
Μοντέλο: 2-WE67K-1200/7000
Εφαρμογή: κατασκευή μονοπόλου, σωληνοειδούς πύργου μετάδοσης και ψηλού μαστού
ΤΕΧΝΙΚΑ χαρακτηριστικά
1
Τύπος
Πολυμηχανή Τανδική Υδραυλική CNC ηλεκτρο-υδραυλική συγχρονιστική
2
Εργατικό δυναμικό
2X1200 τόνους
3
Μέγεθος του πίνακα
2X7000 χιλιοστά
4
απόσταση μεταξύ των πλαισίων
5600 χιλιοστά
5
Βαθμός του λαιμού
1600 χιλιοστά
6
Ανοιχτό ύψος
1550 χιλιοστά
7
Εγκεφαλικό
450 χιλιοστά
8
Εργασία
Ταχύτητα
Εκφόρτωση
70 mm/s
Εργασία
7 mm/s
Επιστροφή
65 mm/s
9
Κεντρικός κινητήρας
2x2x45Kw
10
Σύστημα CNC
Τύπος: DELEM DA53T
Delem Co., Κάτω Χώρες
2 (Y1,Y2)+σύστημα στεφανώματος τραπεζιού
11
Εργαλείο
Δείτε την επόμενη σελίδα
ΠίνακαςμεΜεχΑσύστημα στεφάνισης
12
Σφραγίδα στις φιάλες
Τύπος SKF ή τύπος NOK
13
Υδραυλικά εξαρτήματα
BOSCH-Rexroth, Γερμανία
14
Υδραυλική αντλία
Ηλιόλουστο (HYTEK)ΗΠΑμάρκα made in China
15
Αισθητήρας οθόνης γραμμικού σχηματισμού
FAGAR, Ισπανία
16
Κύρια ηλεκτρικά στοιχεία στο ντουλάπι
Σνάιντερ, Γαλλίαμάρκα
17
βάρος
(2x140(σε εκατομμύρια κιλά)
18
Διάσταση προφίλ (mm) LxWxH
2-7200x4600x6800
Με μπροστινό και πίσω σύστημα τροφοδοσίας,
το πλάτος: 8800
19
Συσκευή:
Το μηχάνημα πρέπει να αποσυναρμολογείται κατά τη μεταφορά.
Λεπτομέρειες για τα εργαλεία των φρένων πίεσης
Ένα εγκατεστημένο φορητή εργαλείων, πάχος είναι 40mm κατάλληλο για υψηλό στύλο και μονοπόλο
Περιλαμβάνουν:Ένα όργανο για ψηλούς στύλους και μονοπόλους.
Περιλαμβάνει: ρυθμιζόμενο πεδίο πέδησης κάτω
Επιλογή1
Σύστημα πλευρικής εκφόρτωσης με στύλο τύπου σπρώγματος
Τύπος βαρέων εργασιών
Επιλογή2
Λειτουργία τηλεδιάγνωσης.
ΤΟ προμηθευτής μηχανών μπορεί να βοηθήσει τον πελάτη στην εξ αποστάσεως διάγνωση ελαττωμάτων και στη εξ αποστάσεως ρύθμιση παραμέτρων.
Επιλογή3
Μηχανοκίνητο σύστημα τροφοδοσίας εμπρός και πίσω, για στύλο μεγάλου πάχους.Συνολικά8μονάδες, συμπεριλαμβανομένων 4 μονάδων για το μπροστινό και 4 μονάδες για το πίσω μέρος.
Όλοι οι κινητήρες τροφοδοσίας ελέγχονται ξεχωριστά με ηλεκτρικό επαγγέκτη και κουμπί πιέσης, όλοι αυτοί έχουν δύο ταχύτητες, γρήγορη και αργή.Χαμηλή ταχύτητα για την τελική θέση της πλάκας για κάμψη.
ΟΗ σχεδίαση είναι αλυσίδα, το πλεονέκτημα είναι ότι δεν κολλάει ποτέ και είναι σταθερή.
Επιλογή4
Ανταλλακτικά για1200ton πάτημα του φρένου
Ανταλλακτικά με μηχανή
- Όχι, όχι, όχι.
Μέρη
ποσότητα
1
M16 Σφραγίδα 吊环螺丝
2 εικόνες
2
M30 Σφραγίδα ματιώνγια κύλινδρο吊环
2 εικόνες
3
Μεγάλη αλυσίδα για εγκατάσταση
2 εικόνες
4
Εξακόσιο κλειδίειδική για σύνδεση κυλίνδρου με ράμ大T型22内六角?? 手 ((M30), λάδι με σύνδεση με ολίσθηση
1 εικόνα
5
55 αυτοσχέδιο σπαθί 外六角自制?? 手
1 εικόνα
6
Λιπαρά,黄油
1 συσκευασία
7
Συναρμολογητής καλωδίων 扎带
30 εικόνα
8
24MM hex κλειδί 发黑内六角?? 手
1 εικόνα
9
ΣωλήνεςΣιδεράκια σταθεροποίησης γης
1 σύνολο
ⅡΚύρια επιδόσεις- Επενδύσεις

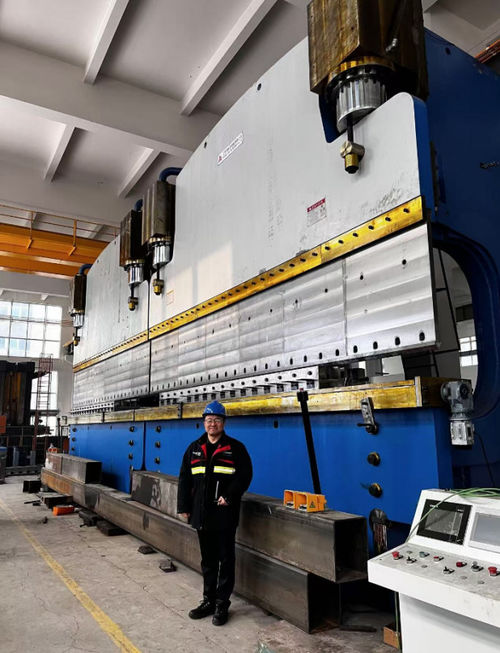

1 Το πλαίσιο της μηχανής αποτελείται από δεξαμενή, τραπέζι εργασίας, αριστερά και δεξιά στερέωμα και ράμ.
Έχει υψηλή αντοχή και καλή ακαμψία.
2 Σύγχρονισμός της λειτουργικής αρχής και των δύο μηχανών- ΕπενδύσειςΧρησιμοποίηση ηλεκτρο-υδραυλικών
Η αναλογική βαλβίδα κατασκευάζεται από την εταιρεία BOSCH με πολύ καλές επιδόσεις, όπως μικρή τριβή μεταξύ των μηχανικών ζευγαριών δράσης,με υψηλή δύναμη ελέγχου και συνεχή δράση. Υπάρχουν δύο δείκτες raster και στις δύο πλευρές της μηχανής για να επιθεωρήσει τη θέση του ram συνεχώς και να τροφοδοτήσει το σήμα πίσω στο σύστημα ελέγχου,Τότε το σύστημα ελέγχου θα ελέγξει την ηλεκτρο-υδραυλική βαλβίδα για να κάνει δύο κύλινδροι συγχρονισμό σε ένα μηχάνημαΕπειδή οι οθόνες ράστερ είναι εγκατεστημένοι σε πλάκες ∆C, και όχι απευθείας σε πλάκες στερέωσης, η απόκλιση του σκελετού και του πλαισίου κατά την εργασία δεν θα επηρεάσει την ακρίβεια της μέτρησης και του ελέγχου.Όταν δύο μηχανές δουλεύουν μαζί, το διαφορικό δυνατομετρητή που εγκαταστάθηκε μεταξύ δύο μηχανών θα μεταφέρει το μηχανικό σήμα συγχρονισμού σε ηλεκτρονικό και θα επιστρέψει στην πλάκα συγχρονισμού και στο σύστημα ελέγχου.Το σήμα θα ενισχυθεί από τον ενισχυτή της Bosch για να ελέγξει τον συγχρονισμό των δύο μηχανών με τον έλεγχο της ηλεκτρο-υδραυλικής αναλογικής βαλβίδαςΈτσι, ο συγχρονισμός δύο μηχανών επιτυγχάνεται με υψηλή ακρίβεια.
3 Μέσω υπολογιστή- Ναι.Ο υπολογιστής έχει διάφορες γλώσσες υπηρεσίας, υπολογίζει και ρυθμίζει την δύναμη κάμψης αυτόματα.σημείο αλλαγής ταχύτηταςΟι στροφές (Y1, Y2) του κρότου θα μπορούσαν να κάνουν μια μικρή κλίση για να ικανοποιήσουν τις ειδικές απαιτήσεις του χρήστη.
4 Εξοπλισμένο με καλό σύστημα καθοδήγησης, σύστημα μέτρησης θέσης και σύστημα υδραυλικής ισορροπίας για την κάλυψη των απαιτήσεων πλήρους μήκους εργασίας και εκκεντρικής εργασίας.
5 Η μονάδα αντιστάθμισης του τραπεζιού εργασίας υιοθετείται για να αντισταθμίσει την εκτροπή της μηχανής κατά την εργασία, ώστε να εξασφαλιστεί η ακρίβεια του εργασιακού κομματιού.
6 Η επιφάνεια του κυλίνδρου έχει καλή φθορά και θερμική επεξεργασία, επομένως έχει καλή λιπαντικότητα και μακρά διάρκεια ζωής.
