Μηχανή κοπής μήκους ελαφρού πόλου Q235A

Κόψτε σε μήκος γραμμή για φωτεινό στύλο μοντέλο CTLA8x1800

(Πλήρως αυτόματος τύπος, ισοπέδωση 4 στρωμάτων)

Τεχνική παράμετρος

• Μοντέλο: 3 mm-8 mm για το Q235A (Q345=6 mm,) θερμότυπο ήπιο χάλυβα, (ST52=6 mm)
• Διάμετρο του υλικού: 800-1800mm
• Βάρος της σπείρας από χάλυβα: μέγιστο 30 τόνους
• Εσωτερική διάμετρος ατσάλινης τροχιάς:Φ508mm-Φ760mm
• Ταχύτητα εξισορρόπησης: 5 - 15m/min
• Αριθμός κυλίνδρων ισοπέδωσης: 13
• Διάμετρος κυλίνδρων ισοπέδωσης: 144 mm
• Απόσταση κυλίνδρου ισοπέδωσης: 150 mm
• Υλικό κυλίνδρου ισοπέδωσης: GCr15
• Σκληρότητα κυλίνδρου ισοπέδωσης: HRC55-58
• Συσκευή στήριξης κυλίνδρων: 3 μονάδες
• Διάμετρος κυλίνδρου υποστήριξης: 150 mm
• Περιοχή μήκους για την κλίμακα:2000-12000mm σύμφωνα με τις απαιτήσεις
• Ανοχή μήκους κοπής: ± 15 mm (βάση σε πλάκα μήκους 8 m)
• Δύναμη του κινητήρα ισοπέδωσης: 45kw, 960RPM
• Δυνατότητα μηχανής κοπής: 8mmx2500mm
• Γωνία περιστροφής της μηχανής κοπής: Μέγιστο 1,5 βαθμός.
• διπλή άκρη και κωνική ταχύτητα κοπής 15 m/min.
• Δύναμη του κύριου κινητήρα για την κοπή 11kw
• Ταχύτητα κίνησης: 15m/min, ρυθμιζόμενη
• Υλικό λεπίδας κοπής: H13k
• Διάμετρος λεπίδας κοπής: 310 mm
• Διάμετρος κυλίνδρου τσιμπήματος: 310 mm
• Μέγιστο εσωτερικό πλάτος της μονάδας διπλής κοπής: 1800 mm
• Μέγιστο εσωτερικό πλάτος της μονάδας κοπής σύγχρονων: 2400 mm
• πλάτος της περιοχής για το μηχάνημα:περίπου 7000mm

Ειδικά χαρακτηριστικά:

Πλήρως αυτόματο τύπο, αν έχει το σωστό πλάτος για στύλο, μήκος ελεγχόμενο από CNC, κοπής κοπής με αυτοματισμό, αποφόρτιση και στοίβαση πλακών κοπής αυτόματο σύστημα.

Με δύο λεπίδες τύπου διπλής γραβάτας άκρη κοπής μονάδα και κοπής μονάδα κωνική.

(Σημείωση: αυτόματο σύστημα στοιβάσματος για πλάκες μικρότερες των 6 mm, ελαφριά πλάκα με στύλο)

Εφαρμογή:

Είναι για το άνοιγμα υλικών ελαφρών πόλων, την ισοπέδωση, την κοπή, την κοπή άκρων και τη διαδικασία κοπής κωνικών, για να αποκτήσετε μια πλάτη χάλυβα μικρού πλάτους, μια πλάτη μεγάλου πλάτους.

Λεπτομέρειες της συσκευής

1Ατσάλινο φορτωτικό φορτηγό

Πάνω και κάτω: Υδραυλικά

Οριζόντια κίνηση: μηχανοκίνητη

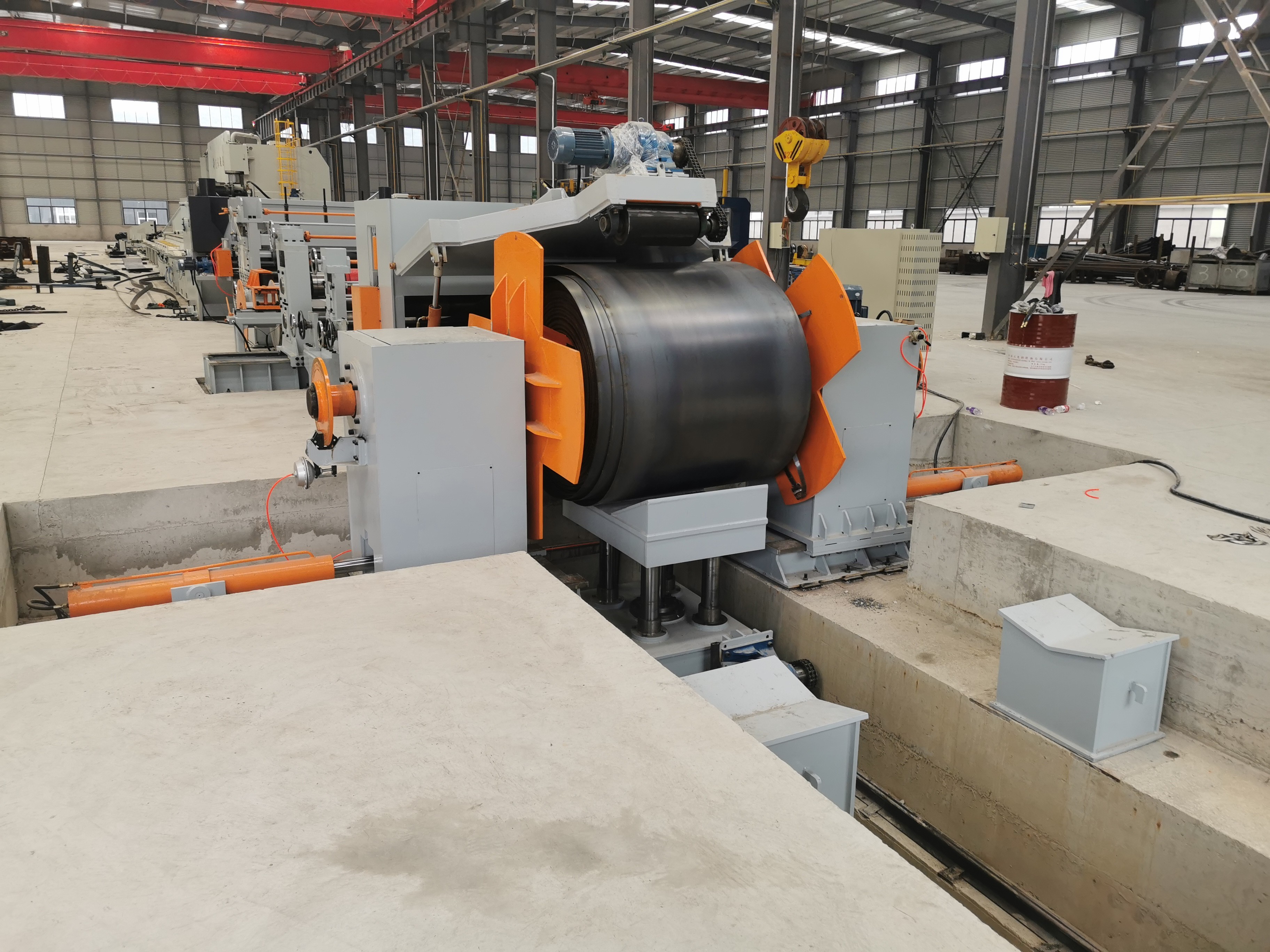

2. Υδραυλικός διπλής κεφαλής ντεκόιλερ τύπου ομπρέλας:

Συμπεριλαμβανομένων:αριστερή και δεξιά μονάδα,

με φρένα που δίνουν την τάση περιστροφής του άξονα.

Άνοιγμα και κλείσιμο: Υδραυλική

3Υδραυλική πίεση και καθοδήγηση, υδραυλική συσκευή κεφαλής φτυάρι, συσκευή τσιμπήματος

Αποτελείται από πλαίσιο, υδραυλική συσκευή πίεσης και καθοδήγησης, υδραυλική συσκευή κεφαλής φτυάρι, ρολό και σύστημα οδηγού κινητήρα κλπ.

• Υδραυλική συσκευή πίεσης και καθοδήγησης:

Η συσκευή αυτή αποτελείται από υδραυλικό βραχίονα πίεσης και καθοδήγησης, τροχό πίεσης και καθοδήγησης, κιβώτιο ταχυτήτων, κινητήρα κλπ.

• Υδραυλική συσκευή κεφαλής φτυάρι:

Αυτό αποτελείται από υδραυλική συσκευή συρρίκνωσης πλάκας φτυάρι, πλακέτα εξόρυξης, υδραυλική συσκευή κλπ.

• Υδραυλική συσκευή τσιμπήματος

Αποτελείται από διαφάνεια, 2 ρολάρια τσιμπήματος, υδραυλική συσκευή τσιμπήματος, πλαίσιο κλπ.

• Μέρος ισχύος υδραυλικής συσκευής τσιμπήματος

Αυτό αποτελείται από κινητήρα εναλλασσόμενου ρεύματος, κιβώτιο ταχυτήτων, μια ομάδα σπινδέλων και συνδέσεων, στέρεο ρουλεμάν, ένα καθολικό αρθρώμα κλπ.

4Μέσα στριφογυρισμένη επιφάνεια εργασίας

5Οδηγούμενη συσκευή

Αποτελείται από πλαίσιο συντεχνίας, κινητή πλάκα, συσκευή ρύθμισης καθοδήγησης, κατακόρυφο λανθασμένο τροχό.

6. Μονάδα ισοπέδωσης: ((τέσσερα στρώματα τύπου)

Αυτός είναι ο βασικός εξοπλισμός αυτής της γραμμής που χωρίζεται σε μέρος ισχύος και μέρος υποδοχής.

Το τμήμα ισχύος αποτελείται από στέλεχος ισχύος, επιβραδύνων, κινητήρα ρυθμιζόμενο με ταχύτητα ρεύματος, ηλεκτρικό ντουλάπι ρεύματος (AC driver motor), ζεύξη, θήκη διανομής ισχύος, τροχός ιμάντα, ιμάντακαθολική αρθρώση και φρένα YWZ, κλπ.

Το μέρος υποδοχής αποτελείται από κάτω στήριγμα, πλαίσιο, κάτω στήριγμα άξονα, στήριγμα συρόμενου άξονα, κυλίνδρο ισοπέδωσης, άνω στήριγμα στήριξης, στήριγμα τροχού στήριξης προς τα πάνω και προς τα κάτω, στήριξη τροχού,Ηλεκτρική συσκευή ανύψωσης και πίεσης, συνοδεύονται από 2 τεμάχια κινητήρα πίεσης, χειροκίνητη αντλία λιπαντικού.

Χαρακτηριστικά αυτής της μηχανής:

Υιοθετήθηκε περίπτωση διανομής ισχύος, κάθε ομοιόμορφο ρόλο συνδέονται με καθολική διασταυρούμενη ζεύξη, επάνω και κάτω ομοιόμορφο ρόλο είναι και οι δύο ενεργή, γραμμική ταχύτητα είναι η συνέπεια,Έτσι οι τριβές μεταξύ της επιφάνειας του κυλίνδρου και της πλάκας θα μειωθεί, η οποία θα μπορούσε να οδηγήσει στην αποτελεσματικότητα της ισοπέδωσης.

Υπάρχουν δύο σετ ρουλεμάνου από τις δύο πλευρές του άξονα ισοπέδωσης, ένα σετ ρουλεμάνου πεδίου που χρησιμοποιείται για τη μείωση των τριβών και την πρόληψη του άξονα από την απελευθέρωση, γεγονός που θα μπορούσε να αυξήσει την αποδοτικότητα.

Δύο ομάδες τροχών στήριξης είναι εγκατεστημένες στο μηχάνημα, στις οποίες μπορούν να ρυθμίζονται προς τα πάνω και προς τα κάτω, οι μπροστινές και οι πίσω πλευρές.Χρησιμοποιείται για να υποστηρίξει τον κύριο ρόλο και να αυξήσει τη σκληρότητα του ρόλου και την αποτελεσματικότητα άμεσης ισοπέδωσηςΤο ρυμουλκούμενο του τροχού υποστήριξης είναι σφραγισμένο, γεγονός που θα μπορούσε να αποτρέψει την είσοδο σκωρίδας οξειδίου στο ρυμουλκούμενο.

Το μηχάνημα υιοθετεί το εργαλείο σκουληκιού και το ράβδο σκουληκιού, μεγάλη στροφή στη ρύθμιση της διπολικής επιβράδυνσης και πιέσεως, μεγάλη δύναμη πιέσεως,Μπορούσε να ρυθμίζεται μεμονωμένα και συγχρονικά για την ανύψωση και την πίεση κάτω, και ρυθμίστε την χειροκίνητη μικρορύθμιση.

Ο κυλίνδρος ισοπέδωσης είναι μεσαίας συχνότητας ανάφλεξη επαγωγής, βαθύτερου επιπέδου, η οποία θα μπορούσε να αποφύγει την καύση του ρουλεμπορίου όταν υπάρχει έλλειψη ελαίου και θα μπορούσε να παρατείνει τη διάρκεια ζωής του μηχανήματος.

Τα κύρια εξαρτήματα δονούνται από προηγμένο δονητή στην πατρίδα που θα μπορούσε να καταστρέψει το άγχος και να μειώσει την κάμψη..Ο κινητήρας είναι κινητήρας σταθερού ρεύματος ρυθμιζόμενης ταχύτητας,Ειδικότερα, το σύστημα Eurotherm θα μπορούσε να μειώσει τον χρόνο ανύψωσης και πέδησης (δύο τρίτα συντομότερος χρόνος πέδησης από τους συνηθισμένους) και την αποτελεσματικότητα ταχείας ισοπέδωσης..

7Μηχανή κοπής περιστρεφόμενου τύπου:

Συμπεριλαμβανομένων:Υδραυλική κοπή ακτίνας κλίσης Q12Y-6*2000.

Το κούρεμα μπορεί να περιστραφεί κατά 3 μοίρες για να είναι κατάλληλο για το κόψιμο της ελαφρύτερης πλάκας.

Μετά το κούρεμα, η πλάκα θα είναι παράλληλογραμμή, με αυτόν τον τρόπο μειώνει τα απόβλητα υλικού και να είναι εύκολο για την επόμενη διαδικασία της κατασκευής φωτεινών πόλων

8- Πίνακας στήριξης μήκους στύλου + ντόλι, με συσκευή αυτοματισμού:

Υπάρχει ένα δολάριο στο μπροστινό μέρος της μονάδας κοπής διπλής άκρης.Με την αλλαγή της θέσης του πώλησης στο dolly για να ελέγξει το μέγεθος της ορθογώνιας πλάκας .

Η κούκλα με μηχανοκίνητη οδήγηση, μπορεί να μετακινηθεί στη σωστή θέση στο τραπέζι ανάλογα με το μήκος της πλάκας του στύλου.

Ο ρόλος του τραπεζιού με μηχανοκίνητη οδήγηση, όταν ο ρόλος βυθίζεται με κινητήρα, η πλάκα μπορεί να μετακινηθεί στην μονάδα κοπής και δεν χρειάζεται να σπρώξει την πλάκα με το χέρι.μπορεί να οδηγείται με σύστημα κινητήρα και αλυσίδας, μπορεί επίσης να μετακινήσει την πλάκα χειροκίνητα για τη ρύθμιση της πλάκας.

Τόσο στο dolly όσο και στην μονάδα κοπής της μπροστινής άκρης, υπάρχουν πνευματικές συσκευές για να σταματήσει η πλάκα ώθησης για να λάβει τη σωστή διάσταση της ορθογώνιας πλάκας.

9- Η συσκευή ανύψωσης πλάκας.

Η συσκευή αυτή περιλαμβάνει δύο πνευματικούς κυλίνδρους και μπορεί να μετακινηθεί σε διαφορετική θέση ανάλογα με το μήκος της πλάκας.

Όταν η πλάκα φτάσει στο μπροστινό μέρος της μονάδας κοπής, η πλάκα θα σταματήσει, αυτή η συσκευή θα ανυψώσει την πλάκα, έτσι ώστε η ντολί να μπορεί να σφίξει και να μετακινήσει την πλάκα.

• Μονάδα διπλής κοπής.

Η μηχανή διπλής άκρης είναι βασισμένη στην αρχή της κοπής με κυλίνδρωση για την κοπή της χαλυβουργίας.

Είναι για την κοπή της άκρης γρατζουνιού της θερμά τυλιγμένης πλάκας χάλυβα για να λάβετε το ακριβές πλάτος για τον φωτεινό στύλο.

Συμπεριλαμβανομένων: δύο ζευγάρια κυλίνδρων, κινητήρας, κιβώτιο ταχυτήτων, τέσσερις λεπίδες

Δύο κυλίνδροι τύπου βίδες προς τα πάνω και προς τα κάτω, με δύο ζευγάρια λεπίδες κοπής.

Οι κυλίνδροι τύπου βίδες είναι εύκολοι για τη ρύθμιση της λεπίδας κοπής σε οποιαδήποτε θέση για την κοπή οποιουδήποτε μεγέθους πλάκας.

11.Παράθυρο στήριξης μήκους πόλου + ντόλι, με συσκευή αυτοματισμού:

Υπάρχει μια ντόλι στο μπροστινό μέρος της μονάδας κοπής. Είναι για τον έλεγχο του βαθμού κοπής κωνικής. Με την αλλαγή της θέσης του πώλησης στην ντόλι για τον έλεγχο του ρυθμού κοπής κωνικής.

Το αμαξάκι με μηχανοκίνητη οδήγηση, μπορεί να μετακινηθεί στη σωστή θέση στο τραπέζι ανάλογα με το μήκος της πλάκας του στύλου και να σφίξει την πλάκα για να πάρει τη σωστή κατεύθυνση κίνησης της πλάκας.

Ο ρόλος του τραπεζιού με μηχανοκίνητη οδήγηση, όταν ο ρόλος βυθίζεται με κινητήρα, η πλάκα μπορεί να μετακινηθεί στην μονάδα κοπής και δεν χρειάζεται να σπρώξει την πλάκα με το χέρι.μπορεί να οδηγείται με σύστημα κινητήρα και αλυσίδας, μπορεί επίσης να μετακινήσει την πλάκα χειροκίνητα για τη ρύθμιση της πλάκας.

Τόσο στο dolly όσο και στην εμπρόσθια μονάδα κοπής κωνικών, υπάρχουν πνευματικές συσκευές για να σταματήσει η πλάκα ώθησης για να πάρει τη σωστή γωνία κοπής κωνικών.

12- Η συσκευή ανύψωσης πλάκας.

Η συσκευή αυτή περιλαμβάνει δύο πνευματικούς κυλίνδρους και μπορεί να μετακινηθεί σε διαφορετική θέση ανάλογα με το μήκος της πλάκας.

Όταν η πλάκα φτάσει στο μπροστινό μέρος της μονάδας κοπής, η πλάκα θα σταματήσει, αυτή η συσκευή θα ανυψώσει την πλάκα, έτσι ώστε η ντολί να μπορεί να σφίξει και να μετακινήσει την πλάκα.

13Μονάδα κοπής κοπής

Η μηχανή κόψιμης κοπής βασίζεται στην αρχή της κοπής με κυλίνδρωση για να κόψει το χαλύβδινο φύλλο και να πάρει πλάκα τραπεζιού με συγκεκριμένο ρυθμό κοπής.

Συμπεριλαμβανομένων: δύο ζευγάρια κυλίνδρων, κινητήρα, κιβώτιο ταχυτήτων, κυλίνδρους για επάνω και κάτω, δύο λεπίδες,

Πάνω και κάτω δύο κυλίνδροι τύπου βίδες, με ένα ζεύγος λεπίδων κοπής.

Οι κυλίνδροι τύπου βίδες είναι εύκολοι για τη ρύθμιση της λεπίδας κοπής σε οποιαδήποτε θέση για την κοπή οποιουδήποτε μεγέθους πλάκας.

14Τραπέζι στήριξης τύπου σφαίρας για τελική κονιακή πλάκα

15- Αυτοματοποιημένο σύστημα εκφόρτωσης και στοίβασης της πλάκας

Υπάρχουν δύο πνευματικοί ρολάρες τσιμπήματος. Ο κάτω ρολάρος τσιμπήματος είναι με μηχανοκίνητη οδήγηση, όταν ο ρολάρος βυθίζεται από κινητήρα, η κομβική πλάκα μπορεί να μετακινηθεί μακριά από την μονάδα κοπής.Όταν η πλάκα σταμάτησε να κινείται, ο άνω κυλίνδρος θα αυξηθεί και θα δώσει το χώρο για την εκφόρτωση της πλάκας.

Κάτω από το τραπέζι, αυτό είναι 12 μονάδες πνευματική συσκευή εκφόρτωσης.

16Ηλεκτρικό σύστημα:

Κεντρικό τραπέζι ελέγχου.

Για διπλή άκρη κοπής και κοπής κωνικής, επίσης PLC, AC οδηγός μετατροπέας έχουν το χαρακτηριστικό της γρήγορης απόκρισης και καλή δραστηριότητα, η οποία μπορεί να ελέγξει αποτελεσματικά την ταχύτητα λειτουργίας dolly.

17 Υδραυλικό σύστημα:

Υδραυλική ισχύς 25L/min

Συμπεριλαμβανομένων: υδραυλικών σταθμών, βαλβίδων, δεξαμενών ελαίου, αρθρώσεων, μαλακών σωλήνων, σκληρών σωλήνων κλπ.

18Πνευματικό σύστημα:

Για το συμπλέκτη του καλαθιού και του τραπεζιού, για την ανύψωση της πλάκας, τη διάταξη εκφόρτωσης της πλάκας κλπ.

19.Επιλογή:

Πρόσθετη μονάδα ισοπέδωσης μετά την κοπή.

Απελευθερώστε την πίεση από την ατσάλινη πλάκα, και εύκολο για την επόμενη διαδικασία.

(η εν λόγω μονάδα είναι κατάλληλη για πλάκα πάχους μικρότερου των 6 mm για στύλο φωτισμού δρόμου)

20. Επιλογή: Σύστημα εκτός σύνδεσης πλάκας

(Μετά την κοπή της πλάκας σε μήκος, το σύστημα μπορεί να μετακινήσει την πλάκα προς την πλευρά του μηχανήματος.)
