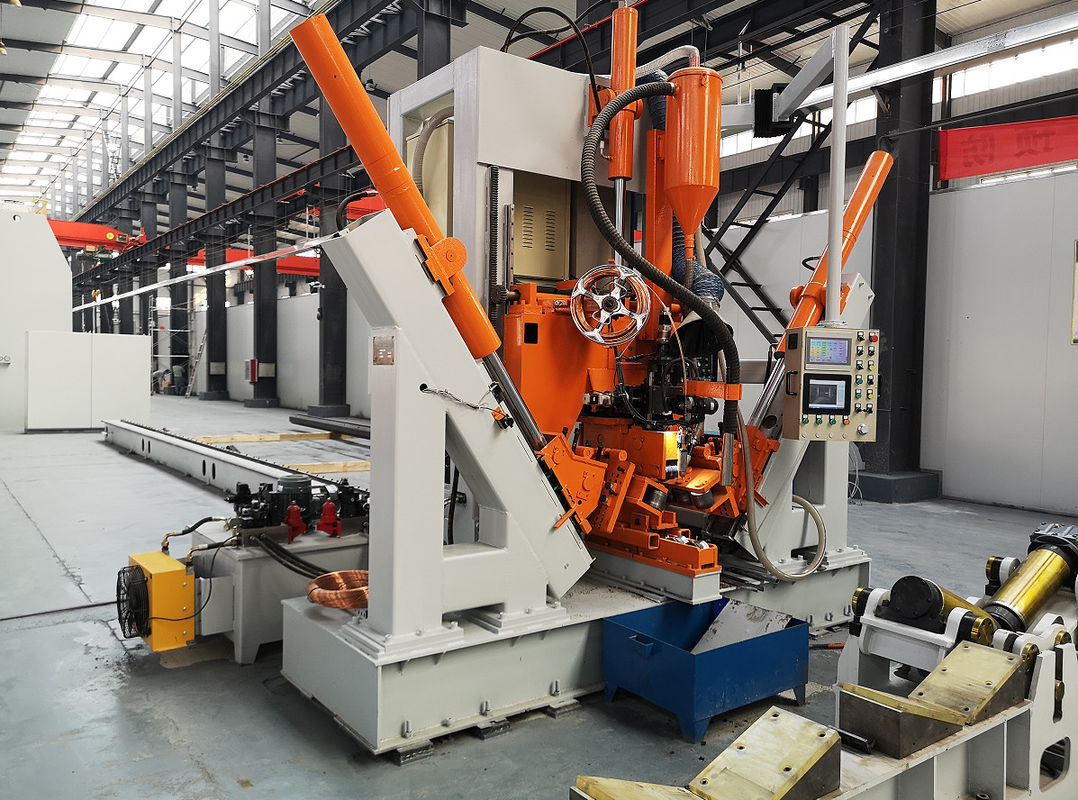

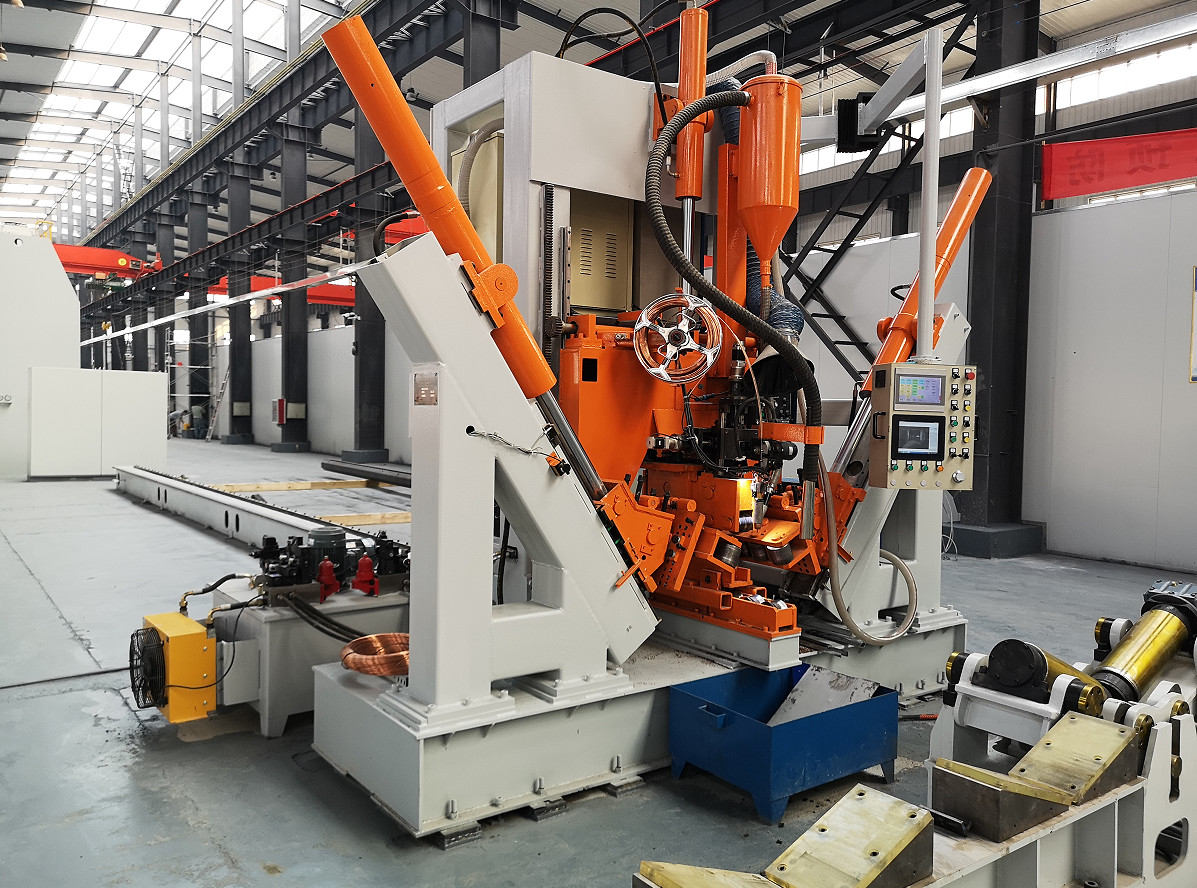

HM600/12000 Μηχανή συγκόλλησης ράβδου για υψηλό στύλο και μονοπόλο

 Μηχανή συγκόλλησης με CNC,
Σχήμα:ΧΜ.600/12000

Τύπος κυλίνδρου
Ειδικά σχεδιασμένο για κανονικό πόλο φωτισμού δρόμου, μονοπόλο, πόλο υψηλής άξονας, πόλο επικοινωνίας 5G.

Διάστημα διαμέτρου:60~600mm, πάχος:3~12mm, μήκος:12000mm

Τυποποιημένο μονό τόξο μονό σύρμα βυθισμένο μηχανή συγκόλλησης τόξου

Πεδίο εφαρμογής: κατάλληλο για μεγάλης μήκους μεσαίου μεγέθους διάμεση αυτοματοποιημένη συγκόλληση με διάμηκες πόλους, όπως πόλος 5G, μονοπόλος, πόλος υψηλής ράβδου και κανονικός πόλος φωτισμού δρόμου

Η μηχανή αυτή είναι συνήθως κατάλληλη για συγκόλληση πολυγωνικών και κωνικών πόλων μεσαίου μεγέθους, ειδικά κατάλληλη για τον πόλο που έχει μόνο μία ή δύο ραφές.Το φορτηγό είναι εξοπλισμένο με ρυθμιζόμενο κινητήρα ταχύτηταςΟ υδραυλικός κύλινδρος κάνει τον τροχό πίεσης να σφίξει τον στύλο και να συγκολλήσει ταυτόχρονα.

Ειδικά χαρακτηριστικά:

CNC αυτόματη ρύθμιση, σύστημα CNC, με την αλλαγή της διάμετρος της στύλου, ρυθμίζει αυτόματα την πίεση, ρυθμίζει αυτόματα τη θέση του πατημασιού πόδι,αυτόματα ταιριάζει με την ταχύτητα τροφοδοσίας και τη θέση, να διατηρείται πάντα η συγκόλληση σε κλειστή κατάσταση, ώστε να εξασφαλίζεται η ομαλή συγκόλληση.

Βάσει των χαρακτηριστικών της προηγούμενης διαδικασίας, μετά την συγκόλληση, δεν υπάρχει στρέβλωση της συγκόλλησης των στύλων,και δεν υπάρχει καμία ανάγκη για το προσωπικό για να τρυπήσει και να στρέψει το ραβδί στο πίσω μέρος της μηχανής για να το κέντρο της συγκόλλησης.

Ο στύλος κίνησης ελέγχεται με μετατροπή συχνότητας, με ηλεκτρική λειτουργία διακοπής πέδησης για τη διασφάλιση της σταθερότητας της συγκόλλησης της κεφαλής και της ουράς,Αυτό το σύστημα μπορεί να συγκολλήσει το πόλο από το μικρό άκρο στο κάτω άκρο πλήρη περιοχή και σχεδόν κανένα αριστερό μήκος έξω από την συγκόλλησηΜε αυτόν τον τρόπο μειώνεται η χειροκίνητη εργασία της επόμενης διαδικασίας.

Ο αριθμός των κυλίνδρων συμπίεσης είναι 3 σετ, το πλεονέκτημα είναι να μειώσει την πίεση του κυλίνδρου στην επιφάνεια του πόλου, και να μειώσει την γρατζουνιά στην επιφάνεια.πολυγωνικός πόλος και κωνικός πόλοςΜπορεί να είναι ίσης διάμετρος ή κωνική.

Το τροχόσπιτο τύπου σπρώγματος με μηχανοκίνητη λειτουργία γρήγορης επιστροφής, δεν χρειάζεται ο χειριστής να σπρώξει πίσω με το χέρι και μειώνει την ένταση εργασίας των χειριστών.

Το πίσω καρότσι με πνευματική συσκευή συμπίεσης, είναι απλό και γρήγορο σε σύγκριση με την χειροκίνητη συμπίεση.

Η πλευρά εκφόρτωσης είναι τύπου κυλίνδρου, η οποία είναι βολική για φόρτωση και εκφόρτωση και ευνοεί την αυτοματοποίηση υλικών άνω και κατωτέρω.Η φόρτωση και η εκφόρτωση μπορεί να είναι στην ίδια πλευρά για να κάνει τον χειριστή να αποφύγει την κίνηση μεγάλης απόστασηςΟ χειριστής χρειάζεται μόνο να εργάζεται στη θέση της μηχανής υποδοχής, γεγονός που μειώνει σημαντικά την ένταση εργασίας.

Με τη συσκευή καθοδήγησης πίσω από το στύλο, μπορεί να ρυθμιστεί προσαρμοστικά.

Μέσα από την κάμερα που είναι εγκατεστημένη στο κεφάλι του μηχανήματος, η συγκόλληση αντανακλάται στην οθόνη του κύριου πίνακα ελέγχου, καθιστώντας την παρακολούθηση της συγκόλλησης απλή και εύκολη,και τη μείωση της έντασης εργασίας του χειριστή για την παρακολούθηση της συγκόλλησης- Τι;

Η αυτο-αναπτύχθηκε πίεση πετρελαίου και σύστημα CNC, καθιστώντας το συγκολλημένο πόλο στρογγυλό και μικρή παραμόρφωση.

Επικεφαλής: 1 άτομο.

Αφόρτιση ράφι ρολ,5 σετ ((κατάλληλο για 12,14m στύλο)

Σύμφωνα με τη διάταξη του εργοστασίου του αγοραστή, μπορούν να παρέχονται μηχανήματα με διαφορετικές κατευθύνσεις εργασίας

Για τις ειδικές απαιτήσεις των πελατών, η μηχανή μπορεί να σχεδιαστεί και να κατασκευαστεί ειδικά για να ανταποκρίνεται σε διαφορετικούς πόλους σε όλο τον κόσμο.


Το μηχάνημα αποτελείται από τα ακόλουθα μέρη:
Μακρύ τραπέζι εργασίας για μετακίνηση τρολ
Κεντρικό πλαίσιο γάντιας
Συστήματα κίνησης τρολεϊνών
Αφόρτιση τροχονόμου, 5 σετ (κατάλληλο για 13μ. στύλο)
Υδραυλικό μέρος συμπίεσης (συμπεριλαμβανομένων των κυλίνδρων συμπίεσης, κατάλληλων για μεσαίου μεγέθους στύλους)
Συστήματα συγκόλλησης με βυθισμένο τόξο, με σύστημα τροφοδοσίας συρμάτων
Σύστημα ανάκτησης ροής
Υδραυλικό σύστημα
Σύστημα ελέγχου

Ρολάρι σφραγίσματος, σύμφωνα με τις απαιτήσεις του πελάτη.
Με 1 σετ κατάλληλο για μονοπόλεμο υψηλό στέλεχος, 5G στύλο καλούπι.

1 σύνολο κατάλληλο για κανονικούς στύλους φωτισμού δρόμου, ελάχιστη διάμετρος 60 mm ((στρογγυλοί στύλοι και κωνικός στύλος)
1 σύνολο κατάλληλο για κανονικούς στύλους φωτισμού δρόμου, ελάχιστης διάμετρος 60 mm (οκταγώνιος στύλος)

1 σύνολο οπίσθιων συσκευών συμπίεσης κατάλληλων για τους κανονικούς στύλους φωτισμού δρόμου (περιλαμβάνει ένα μικρό εργαλείο, κατάλληλο για τους στύλους με πολύ μικρό μήκος, όπως το βραχίονα μήκους 1-2 μέτρων)
