Ηλεκτρονικό φρένο υδραυλικής πίεσης CNC TANDEM
Μοντέλο: 2-WE67K-400/7000
Εφαρμογή: κατασκευή φωτεινών στύλων και ψηλών μαστών
| ΤΕΧΝΙΚΑ χαρακτηριστικά |
| 1 |
Τύπος |
ΠολλάΙ- μηχανή Τανδική Υδραυλική ηλεκτρονική CNC - υδραυλικό συγχρονιστή |
| 2 |
Εργατικό δυναμικό |
2X400 τόνους |
| 3 |
Μέγεθος του πίνακα |
2X7000 χιλιοστά |
| 4 |
απόσταση μεταξύ των πλαισίων |
5600 χιλιοστά |
| 5 |
Βαθμός του λαιμού |
950 χιλιοστά |
| 6 |
Ανοιχτό ύψος |
970 mm |
| 7 |
Εγκεφαλικό |
320 χιλιοστά |
|
8
|
Εργασία
Ταχύτητα
|
Εκφόρτωση |
60 mm/s |
| Εργασία |
7 mm/s |
| Επιστροφή |
60 mm/s |
| 9 |
Κεντρικός κινητήρας |
2x30kw |
| 10 |
Σύστημα CNC |
Τύπος: DELEM DA53T
Delem Co., Κάτω Χώρες
2 (Y1,Y2)+σύστημα στεφανώματος τραπεζιού
|
| 11 |
Εργαλείο |
Δείτε την επόμενη σελίδα
ΠίνακαςμεΜεχΑσύστημα στεφάνισης
|
| 12 |
Σφραγίδα στις φιάλες |
Τύπος NOK ή SKF |
| 13 |
Υδραυλικά εξαρτήματα |
BOSCH-Rexroth, Γερμανία |
| 14 |
Υδραυλική αντλία |
Ηλιόλουστο (HYTEK)ΗΠΑμάρκα made in China |
| 15 |
Αισθητήρας οθόνης γραμμικού σχηματισμού |
FAGAR, Ισπανία |
| 16 |
Κύρια ηλεκτρικά στοιχεία στο ντουλάπι |
Σνάιντερ,ΦράγκαΕτικέτα |
| 17 |
βάρος |
2x50000 χιλιοστά |
| 18 |
Συνολικό μέγεθος ((mm) LxWxH |
2x7200x2710x5696
Υψόμετρος από το πάτωμα: 4500
Συνολικό μήκος με σύστημα πλευρικής εκφόρτωσης: 17500
Συνολικό πλάτος με εμπρόσθιο στήριγμα:4040
|
| 19 |
Συσκευή: |
Το μηχάνημα θα αποσυναρμολογηθεί κατά τη μεταφορά. |
Λεπτομέρειες για τα εργαλεία των φρένων πίεσης
| Με 1 |
Ένα όργανο, πάχος 18 χιλιοστών, κατάλληλο για στύλο.
L=14Μέτρα
|
|
| Επιλογή 1 |
ένα εργαλείο, για οκτάγωνο στύλο δρόμου, Min. 60mm OD οκτάγωνο στύλο φωτισμού τύπου κωνικού
L=14Μέτρα
|
|
| Επιλογή 2 |
Ένα σετ με πολλά V κάτω πετσέτες, για οκτάγωνο στύλο δρόμου και υψηλό στύλο μάστρου
150x150
14 μέτρα
|
|
| Επιλογή3 |
Εργαλείο κωνικού στύλου διπλού κωνικού ρυθμού
Δυνατότητα σύγκλισης 11/1000 (διάμετρος 60 ~ 236), 13/1000 (διάμετρος 60 ~ 268), πάχος στύλου: 3 ~ 4 mm
7 φορές σχηματισμός τύπου κωνικού εργαλείου
Δυνατό για κωνικό στύλο
tσυνολικό μήκος του καλούπιου 16μετρητές, τύπος τμήματος,
|
|
| με4 |
Κωνικό στήριγμα εργαλείου προς τα πάνω και στις δύο πλευρές, 6,5 m, για τη μεγάλη πλευρά του εργαλείου προς τα πάνω |
|
| Επιλογή5 |
Τύπος σπρώξεως Σύστημα εκφόρτωσης πλευρικών φωτεινών στύλων |
|
| Επιλογή6 |
Λειτουργία τηλεδιάγνωσης.
ΤΟ προμηθευτής μηχανών μπορεί να βοηθήσει τον πελάτη στην εξ αποστάσεως διάγνωση ελαττωμάτων και στη εξ αποστάσεως ρύθμιση παραμέτρων.
|
|
| Επιλογή7 |
Συστήματα αυτοσκόντωσης φωτεινών στύλων
Συμπεριλαμβανομένων:
Α.Σιδηροδρομικές γραμμές
Β.Κρέας φόρτωσης
Γ.Σιδηρουργικές πλάκες πλευρικού κυλίνδρου και ράφι υποστήριξης
Δ.Σύστημα τροφοδοσίας πλάκας CNC
Ε.Συσκευή πλευρικής θέσης
Φ.Διεύρυνση του συστήματος πλευρικής εκφόρτωσης
Γ.Συστήματα εκφόρτωσης και ράφι αποθήκευσης
|
|
| Επιλογή8 |
Ανταλλακτικά (για 400 μοντέλο τόνων) |
|
Κύρια επιδόσεις- Επενδύσεις
- Y1- Ναι.Άξονας Y2 ---- Δύο γραμμικές κλίμακες εγκατεστημένες στις δύο πλευρές του ράμ για τον έλεγχο των κυλίνδρων.
- Το πλαίσιο τηςΤο μηχάνημα αποτελείται από δεξαμενή, τραπέζι εργασίας, αριστερά και δεξιά σκεπάσματα και κρόταφο.
Έτσι έχει υψηλή αντοχή και καλή ακαμψία
- Εργασιακή αρχή συγχρονισμού
Το φρένο πίεσης υιοθετεί ηλεκτρο-υδραυλική αναλογική βαλβίδα για να εξασφαλίσει τον συγχρονισμό και των δύο κυλίνδρων.Η αναλογική βαλβίδα κατασκευάζεται από την εταιρεία BOSCH-Rexroth με πολύ καλές επιδόσεις, όπως μικρή τριβή μεταξύ των ζευγαριών μηχανικής δράσης, λεπτός ηλεκτρονικός ενισχυτής και ηλεκτρικός μαγνήτης με υψηλή δύναμη ελέγχου και συνεχή δράση.Υπάρχουν δύο raster οθόνες και στις δύο πλευρές της μηχανής για να πάρει σήμα της θέσης του ram συνεχώς και να τροφοδοτήσει πίσω το σήμα στο σύστημα ελέγχου, τότε το σύστημα ελέγχου θα ελέγξει την ηλεκτρο-υδραυλική βαλβίδα για να κάνει δύο κυλίνδρους συγχρονισμό σε ένα μηχάνημα.
- Άλλο Επειδή οι δείκτες ράστερ είναι εγκατεστημένοι σε πλάκες ∆C, όχι σε πλακέτες στερέωσης απευθείας, η εκτροπή του κροταμιού και του πλαισίου κατά τη διάρκεια της εργασίας δεν θα επηρεάσει την ακρίβεια μέτρησης και ελέγχου
- Περίπου δύο μονάδες Συγχρονισμός εργασιακού αρχείου:
Αν χρειάζεστε δύο μονάδες που εργάζονται μαζί, χρειάζεται μόνο να περιστρέψετε το διακόπτη στη θέση συγχρονισμού στον πίνακα ελέγχου της κύριας μονάδας.Και τα δύο σήματα θέσης μονάδας θα αποσταλούν στο σύστημα ελέγχου CNC (σύστημα Delem), και το σήμα εξόδου από το σύστημα CNC θα αποσταλεί στην αναλογική βαλβίδα και την βαλβίδα προγεμίσματος.Δυνάμωση ταχύτητας και ταχύτητα επιστροφής για να διατηρήσει τις δύο μονάδες συγχρονισμό με υψηλή ακρίβεια
- Μέσω υπολογιστή- Ναι.Ο υπολογιστής έχει διάφορες γλώσσες υπηρεσίας, υπολογίζει και ρυθμίζει την δύναμη κάμψης αυτόματα.σημείο αλλαγής ταχύτηταςΟι στροφές (Y1, Y2) του κρότου θα μπορούσαν να κάνουν μια μικρή κλίση για να ικανοποιήσουν τις ειδικές απαιτήσεις του χρήστη.
- Εξοπλισμένο με καλό σύστημα καθοδήγησης, σύστημα μέτρησης θέσης και σύστημα υδραυλικής ισορροπίας για την κάλυψη των απαιτήσεων της εργασίας πλήρους μήκους και της εκκεντρικής εργασίας.
- Η μονάδα αντιστάθμισης του τραπεζιού εργασίας υιοθετείται για να αντισταθμίσει την απόκλιση του μηχανήματος κατά τη διάρκεια της εργασίας για να εξασφαλιστεί η ακρίβεια του εργαστηρίου
- Η επιφάνεια του κυλίνδρου έχει καλή φθορά και θερμική επεξεργασία, έτσι έχει καλή λιπαντική και μακρά διάρκεια ζωής

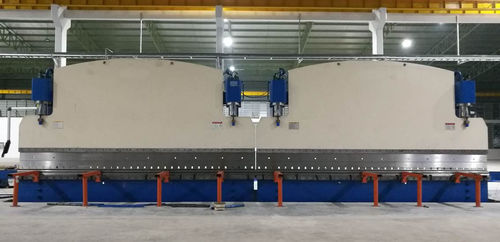

| Μπροστά της μηχανής |
|
|
| Sid της μηχανής |
|
|
| Sid σύστημα εκφόρτωσης |
|
