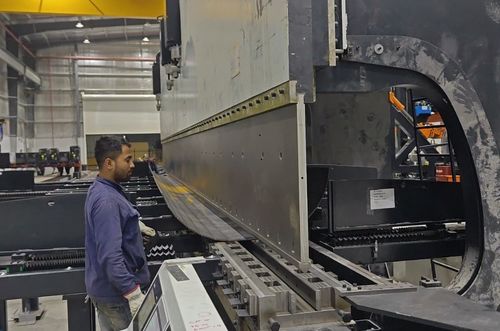

Ηλεκτρονικό φρένο υδραυλικής πίεσης CNC TANDEM
Μοντέλο: 2-WE67K-1200/7000
Εφαρμογή: κατασκευή μονοπόλου, σωληνοειδούς πύργου μετάδοσης και ψηλού μαστού
| ΤΕΧΝΙΚΑ χαρακτηριστικά | |||
| 1 | Τύπος | Πολυμηχανή Τανδική Υδραυλική CNC ηλεκτρο-υδραυλική συγχρονιστική | |
| 2 | Εργατικό δυναμικό | 2X1200 τόνους | |
| 3 | Μέγεθος του πίνακα | 2X7000 χιλιοστά | |
| 4 | απόσταση μεταξύ των πλαισίων | 5600 χιλιοστά | |
| 5 | Βαθμός του λαιμού | 1600 χιλιοστά | |
| 6 | Ανοιχτό ύψος | 1550 χιλιοστά | |
| 7 | Εγκεφαλικό | 450 χιλιοστά | |
|
8 |
Εργασία Ταχύτητα |
Εκφόρτωση | 70 mm/s |
| Εργασία | 7 mm/s | ||
| Επιστροφή | 65 mm/s | ||
| 9 | Κεντρικός κινητήρας | 2x2x45Kw | |
| 10 | Σύστημα CNC |
Τύπος: DELEM DA53T Delem Co., Κάτω Χώρες 2 (Y1,Y2)+σύστημα στεφανώματος τραπεζιού |
|
| 11 | Εργαλείο |
Δείτε την επόμενη σελίδα
|
|
| 12 | Σφραγίδα στις φιάλες | Τύπος SKF ή τύπος NOK | |
| 13 | Υδραυλικά εξαρτήματα | BOSCH-Rexroth, Γερμανία | |
| 14 | Υδραυλική αντλία | Ηλιόλουστο (HYTEK)ΗΠΑμάρκα made in China | |
| 15 | Αισθητήρας οθόνης γραμμικού σχηματισμού | FAGAR, Ισπανία | |
| 16 | Κύρια ηλεκτρικά στοιχεία στο ντουλάπι | Σνάιντερ, Γαλλίαμάρκα | |
| 17 | βάρος | (2x140(σε εκατομμύρια κιλά) | |
| 18 | Διάσταση προφίλ (mm) LxWxH |
2-7200x4600x6800 Με μπροστινό και πίσω σύστημα τροφοδοσίας, το πλάτος: 8800 |
|
| 19 | Συσκευή: | Το μηχάνημα πρέπει να αποσυναρμολογείται κατά τη μεταφορά. | |
Λεπτομέρειες για τα εργαλεία των φρένων πίεσης
Ένα εγκατεστημένο φορητή εργαλείων, πάχος είναι 40mm κατάλληλο για υψηλό στύλο και μονοπόλο
Περιλαμβάνουν:Ένα όργανο για ψηλούς στύλους και μονοπόλους.
Περιλαμβάνει: ρυθμιζόμενο πεδίο πέδησης κάτω
| Επιλογή1 |
Σύστημα πλευρικής εκφόρτωσης με στύλο τύπου σπρώγματος Τύπος βαρέων εργασιών |
|
| Επιλογή2 |
Λειτουργία τηλεδιάγνωσης. ΤΟ προμηθευτής μηχανών μπορεί να βοηθήσει τον πελάτη στην εξ αποστάσεως διάγνωση ελαττωμάτων και στη εξ αποστάσεως ρύθμιση παραμέτρων. |
|
| Επιλογή3 |
Μηχανοκίνητο σύστημα τροφοδοσίας εμπρός και πίσω, για στύλο μεγάλου πάχους.Συνολικά8μονάδες, συμπεριλαμβανομένων 4 μονάδων για το μπροστινό και 4 μονάδες για το πίσω μέρος. Όλοι οι κινητήρες τροφοδοσίας ελέγχονται ξεχωριστά με ηλεκτρικό επαγγέκτη και κουμπί πιέσης, όλοι αυτοί έχουν δύο ταχύτητες, γρήγορη και αργή.Χαμηλή ταχύτητα για την τελική θέση της πλάκας για κάμψη. ΟΗ σχεδίαση είναι αλυσίδα, το πλεονέκτημα είναι ότι δεν κολλάει ποτέ και είναι σταθερή. |
|
| Επιλογή4 | Ανταλλακτικά για1200ton πάτημα του φρένου |
Ανταλλακτικά με μηχανή
| - Όχι, όχι, όχι. | Μέρη | ποσότητα |
| 1 | M16 Σφραγίδα 吊环螺丝 | 2 εικόνες |
| 2 | M30 Σφραγίδα ματιώνγια κύλινδρο吊环 | 2 εικόνες |
| 3 | Μεγάλη αλυσίδα για εγκατάσταση | 2 εικόνες |
| 4 | Εξακόσιο κλειδίειδική για σύνδεση κυλίνδρου με ράμ大T型22内六角?? 手 ((M30), λάδι με σύνδεση με ολίσθηση | 1 εικόνα |
| 5 | 55 αυτοσχέδιο σπαθί 外六角自制?? 手 | 1 εικόνα |
| 6 | Λιπαρά,黄油 | 1 συσκευασία |
| 7 | Συναρμολογητής καλωδίων 扎带 | 30 εικόνα |
| 8 | 24MM hex κλειδί 发黑内六角?? 手 | 1 εικόνα |
| 9 | ΣωλήνεςΣιδεράκια σταθεροποίησης γης | 1 σύνολο |
ⅡΚύρια επιδόσεις- Επενδύσεις
1 Το πλαίσιο της μηχανής αποτελείται από δεξαμενή, τραπέζι εργασίας, αριστερά και δεξιά στερέωμα και ράμ.
Έχει υψηλή αντοχή και καλή ακαμψία.
2 Σύγχρονισμός της λειτουργικής αρχής και των δύο μηχανών- ΕπενδύσειςΧρησιμοποίηση ηλεκτρο-υδραυλικών
Η αναλογική βαλβίδα κατασκευάζεται από την εταιρεία BOSCH με πολύ καλές επιδόσεις, όπως μικρή τριβή μεταξύ των μηχανικών ζευγαριών δράσης,με υψηλή δύναμη ελέγχου και συνεχή δράση. Υπάρχουν δύο δείκτες raster και στις δύο πλευρές της μηχανής για να επιθεωρήσει τη θέση του ram συνεχώς και να τροφοδοτήσει το σήμα πίσω στο σύστημα ελέγχου,Τότε το σύστημα ελέγχου θα ελέγξει την ηλεκτρο-υδραυλική βαλβίδα για να κάνει δύο κύλινδροι συγχρονισμό σε ένα μηχάνημαΕπειδή οι οθόνες ράστερ είναι εγκατεστημένοι σε πλάκες ∆C, και όχι απευθείας σε πλάκες στερέωσης, η απόκλιση του σκελετού και του πλαισίου κατά την εργασία δεν θα επηρεάσει την ακρίβεια της μέτρησης και του ελέγχου.Όταν δύο μηχανές δουλεύουν μαζί, το διαφορικό δυνατομετρητή που εγκαταστάθηκε μεταξύ δύο μηχανών θα μεταφέρει το μηχανικό σήμα συγχρονισμού σε ηλεκτρονικό και θα επιστρέψει στην πλάκα συγχρονισμού και στο σύστημα ελέγχου.Το σήμα θα ενισχυθεί από τον ενισχυτή της Bosch για να ελέγξει τον συγχρονισμό των δύο μηχανών με τον έλεγχο της ηλεκτρο-υδραυλικής αναλογικής βαλβίδαςΈτσι, ο συγχρονισμός δύο μηχανών επιτυγχάνεται με υψηλή ακρίβεια.
3 Μέσω υπολογιστή- Ναι.Ο υπολογιστής έχει διάφορες γλώσσες υπηρεσίας, υπολογίζει και ρυθμίζει την δύναμη κάμψης αυτόματα.σημείο αλλαγής ταχύτηταςΟι στροφές (Y1, Y2) του κρότου θα μπορούσαν να κάνουν μια μικρή κλίση για να ικανοποιήσουν τις ειδικές απαιτήσεις του χρήστη.
4 Εξοπλισμένο με καλό σύστημα καθοδήγησης, σύστημα μέτρησης θέσης και σύστημα υδραυλικής ισορροπίας για την κάλυψη των απαιτήσεων πλήρους μήκους εργασίας και εκκεντρικής εργασίας.
5 Η μονάδα αντιστάθμισης του τραπεζιού εργασίας υιοθετείται για να αντισταθμίσει την εκτροπή της μηχανής κατά την εργασία, ώστε να εξασφαλιστεί η ακρίβεια του εργασιακού κομματιού.
6 Η επιφάνεια του κυλίνδρου έχει καλή φθορά και θερμική επεξεργασία, επομένως έχει καλή λιπαντικότητα και μακρά διάρκεια ζωής.
