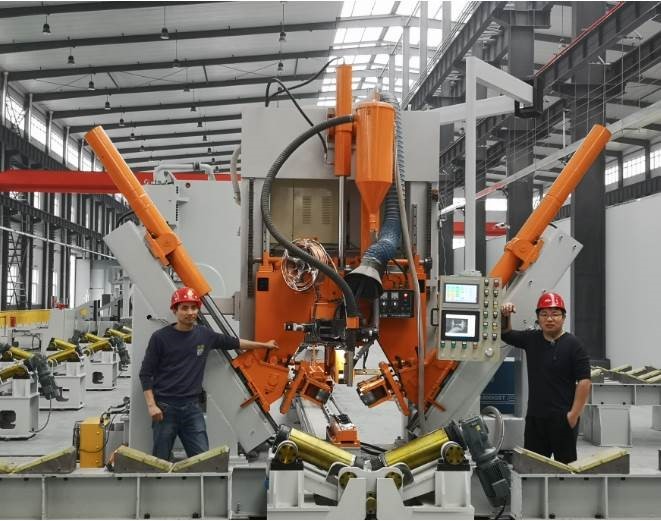

Πρότυπη ελαφριά Πολωνός κλείνω-ενώνοντας στενά μηχανή HM800-14000 για τον υψηλό ιστό μονοπωλιακό

Μηχανή συγκόλλησης με ραμφοκόπηση (υψηλόχύτης)

Πρότυπο: HM800/14000 / Υπευθυγραμμική συγκόλληση με τόξο

Επισκόπηση του προϊόντος

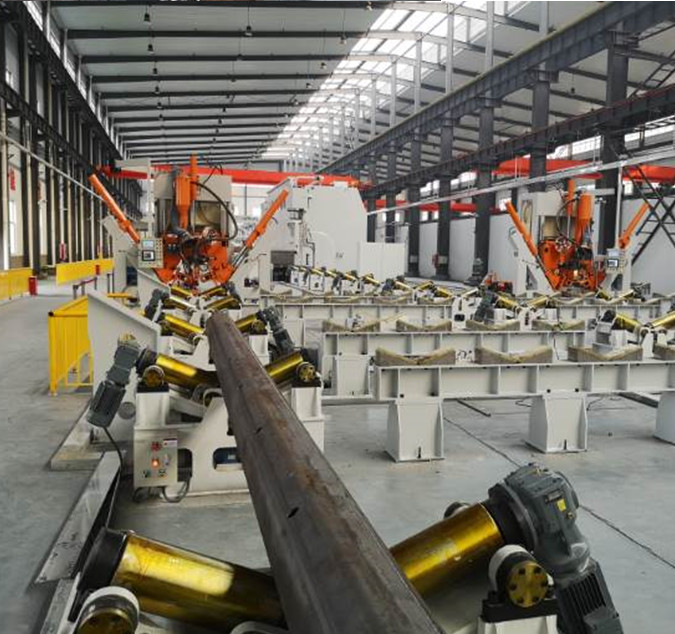

Αυτό το αυτόματο μηχάνημα συγκόλλησης με ραφή στύλου έχει σχεδιαστεί ειδικά γιαμονοπόλους, υψηλόστρωτους στύλους, στύλους επικοινωνίας 5G και τυπικούς στύλους φωτισμού δρόμουΠρόκειται για μια αυτοματοποιημένη γραμμή διαμήκη κλεισίματος και συγκόλλησης που παρέχει συνεπή, υψηλής ποιότητας συγκόλληση σε πολυγώνιους και κωνικούς πόλους μεσαίου μεγέθους, ειδικά πόλους με μία ενιαία διαμήκη συγκόλληση.Το μηχανοκίνητο φορτηγό τραβάει τον στύλο μέσα από τη ζώνη συγκόλλησης με ρυθμιζόμενη ταχύτηταΤο αποτέλεσμα: μια ευθεία, χωρίς στρεβλώσεις ραφή με ελάχιστη παραμόρφωση.

Βασικές προδιαγραφές

Βασικά πλεονεκτήματα

1. Πλήρως αυτόματη ρύθμιση CNCΤο σύστημα CNC ρυθμίζει αυτόματα την πίεση συμπίεσης, τη θέση του πατημασιού και την ταχύτητα τροφοδοσίας καθώς η διάμετρος του πόλου αλλάζει συνεπή αποτελέσματα.
2. Διάταξη των προδιαγραφώνΗ συγκολλημένη ραφή στύλου έχει κατασκευαστεί με βάση μια προηγούμενη διαδικασία που έχει ευθυγραμμιστεί σωστά.μηδενική στροφήΚανένας χειριστής δεν χρειάζεται να σπρώξει ή να στρέψει τον στύλο πίσω από το μηχάνημα για να επαναπροσανατολίσει τη ραφή, εξοικονομώντας σημαντική εργασία.
3. Μεταβλητής συχνότητας με ηλεκτρικό φρένοΗ τροχιά με στύλο χρησιμοποιεί έλεγχο VFD με ηλεκτρική πέδηση, εξασφαλίζοντας σταθερή εκκίνηση και στάση για καθαρή συγκόλληση κεφαλής και ουράς.Το σύστημα συγκόλληση ολόκληρο το μήκος από το μικρό άκρο στο κάτω άκρο με σχεδόν καμία ασύρματη υπολείμματα, μειώνοντας τη χειροκίνητη εργασία.
4. Τρία σύνολα κυλίνδρων σύσφιξηςΗ κατανομή της πίεσης σε 3 σύνολα κυλίνδρων μειώνει την επιφανειακή πίεση καιελαχιστοποιεί τις γρατζουνιέςΙδανικό για οκτάγωνους, πολύγωνους και κωνικούς πόλους both τόσο ίσης διαμέτρου όσο και κωνικών.
5. Μηχανοκίνητο τροχόσπιτο ταχείας επιστροφήςΤο καρότσι τύπου σπρώξιμο επιστρέφει αυτόματα χωρίς χειροκίνητη σπρώξιμο, μειωμένη κόπωση του χειριστή.
6. Πνευματική οπίσθια σύσφιξηΤο πίσω καρότσι πίεσης χρησιμοποιεί μια συσκευή πνευματικής συμπίεσης, η οποία είναι απλούστερη και ταχύτερη από την χειροκίνητη συμπίεση.
7. Υπεύθυνη συγκόλληση με τόξοΒαθιά διείσδυση, ομαλή ζύμωση, χαμηλή ψεκασμό, υψηλό ποσοστό εναπόθεσης, ιδανικό για την παραγωγή πυλών με παχύ τοίχωμα.
8. Εγκατάσταση τύπου κυλίνδρου (εγκατάσταση/αποφόρτωση από την ίδια πλευρά)Η πλευρά της εκφόρτωσης χρησιμοποιεί ένα ράφι κυλίνδρων για εύκολη φόρτωση και εκφόρτωση και υποστηρίζει αυτοματοποίηση άνω/κάτω από το ρεύμα.ίδια πλευρά, έτσι ώστε ο χειριστής να εργάζεται μόνο στην κύρια θέση της μηχανής, χωρίς περπάτημα μεγάλων αποστάσεων, μειώνοντας σημαντικά την ένταση της εργασίας.
9. Προσαρμοστική συσκευή καθοδήγησης πίσω στύλουΟ πίσω οδηγός ρυθμίζεται προσαρμοστικά, έτσι ώστε η θέση συγκόλλησης σπάνια χρειάζεται χειροκίνητη ρύθμιση στην πράξη.
10. Παρακολούθηση ραφής με κάμεραΜια κάμερα που τοποθετείται στην κεφαλή συγκόλλησης προβάλλει τη ραφή στην κύρια οθόνη του πίνακα ελέγχου ̇ καθιστώντας την παρακολούθηση της ραφής απλή και μειώνοντας την επιβάρυνση παρακολούθησης του χειριστή.
11. Αυτο-αναπτυγμένο υδραυλικό & CNC σύστημαΔιασφαλίζει ότι ο συγκολλημένος στύλος παραμένει στρογγυλός με ελάχιστη παραμόρφωση.
12. Μοναδικός φορέας εκμετάλλευσηςΜόνο1 άτομοαπαιτείται για τη λειτουργία ολόκληρης της γραμμής.
13. 5 σύνολα ράβδων εκφόρτωσηςΚατάλληλο για πόλους 12 και 14 μέτρων.
14. Προσαρμόσιμη κατεύθυνση εργασίαςΤα μηχανήματα μπορούν να ρυθμιστούν για αριστερά προς τα δεξιά ή δεξιά προς τα αριστερά λειτουργία ώστε να ταιριάζουν με τη διάταξη του εργοστασίου σας.
15. Διαθέσιμος σχεδιασμός προσαρμογήςΜπορούμε να σχεδιάσουμε και να κατασκευάσουμε ειδικά μηχανήματα για να ανταποκριθούν σε διαφορετικούς τύπους στύλων και απαιτήσεις παραγωγής σε όλο τον κόσμο.

Προαιρετικές διαμορφώσεις

• Σύστημα ψύξης με χαλκόΠεριλαμβάνει 2 σύνολα από χαλκοειδή μπλοκ για κωνικούς και οκταγώνιους πόλους.
• Ρολάρι σφίξης για τυπικούς λαμπτήρες δρόμου∙ διευρύνει το εύρος διαμέτρου έως60 ¢ 800 mm(γύρω & κωνικοί πόλοι).
• Ρολάρι στερέωσης για οκταγώνιους λαμπτήρες δρόμουΔιάμετρος 60 mm.
• Προϊόντα που χρησιμοποιούνται για την κατασκευή ή την κατασκευή οδικών φωτιστικώνΤο ∆ περιλαμβάνει ένα μικρό εργαλείο για πολύ μικρούς στύλους (π.χ. 1 ∆ 2 μ. χέρια).

Σύνθεση μηχανής

1. Μεγάλη επιφάνεια εργασίας για την κίνηση τρολ
2. Κεντρικό πλαίσιο γάντιας
3. Συστήματα κίνησης τρολεϊνών
4. Ρακέτα για την εκφόρτωση κυλίνδρων ∙ 5 σετ (για πόλους 12 m / 14 m)
5. Τεχνικές συσκευές για την κατασκευή ή την κατασκευή ηλεκτρικών συσσωρευτών
6. Σύστημα συγκόλλησης με βυθισμένο τόξο με τροφοδοτικό συρματόπλεγμα
7. Σύστημα ανάκτησης ροής
8. Υδραυλικό σύστημα
9. Σύστημα ελέγχου
10. Συγκροτήματα κυλίνδρων στερέωσης ανά απαίτηση του πελάτη
    • Πρότυπο: 1 σετ για μονοπόλο / ψηλόξυλο / 5G πόλο
    • Προαιρετικά: 1 σύνολο για στύλους φωτισμού δρόμου, ελάχιστο Ø60 mm (γύρω και κωνικό)
    • Προαιρετικά: 1 σύνολο για στύλους φωτισμού δρόμου, ελάχιστο Ø60 mm (οκταγώνιο)
    • Προαιρετικά: συσκευή πίσω για τη σύσφιξη των στύλων των φώτων του δρόμου (συμπεριλαμβανομένου του εργαλείου για τα μικρά χέρια 1 ′ 2 m)
11. Προαιρετικό: σύστημα ψύξης με μπλοκ χαλκού (2 σετ για κωνικές και οκταγώνιες πόλεις)

Σενάρια εφαρμογής

• Φωτιστικές στύλες υψηλού μίσθωσης
• Μονόπολοι (διακίνηση / σήμα / κάμερα)
• Σταθμοί επικοινωνίας 5G
• Τυποποιημένοι και διακοσμητικοί σταθμοί φωτισμού δρόμου
• Οκταγωνικοί, πολυγωνικοί και κωνικοί πόλοι

Γενικές ερωτήσεις

Ε1: Ποιο είναι το μέγιστο μήκος και διάμετρο της στύλας που μπορεί να χειριστεί αυτό το μηχάνημα;

Α: Η τυποποιημένη διαμόρφωση χειρίζεται πόλους μέχρι14μήκος 1000 mmκαιΔιάμετρος 200 mmΜε τον προαιρετικό κυλίνδρο συμπίεσης για φώτα δρόμου, το εύρος διαμέτρου επεκτείνεται μέχρι και60 χιλιοστά.

Ε2: Μπορεί αυτό το μηχάνημα να συγκολλήσει τόσο κωνικούς/κομβικούς πόλους όσο και ίσους πόλους (ίσιας διαμέτρου);

Το σύστημα CNC ρυθμίζει αυτόματα την πίεση συμπίεσης και την ταχύτητα τροφοδοσίας καθώς η διάμετρος αλλάζει.έτσι ώστε να χειρίζεται τόσο κωνικούς όσο και πόλους ίσης διαμέτρου περιλαμβανομένων των οκταγωνικών και πολυγωνικών προφίλ.

Ε3: Μπορεί η μηχανή να προσαρμοστεί για τη διάταξη του εργοστασίου μου;

Α: Ναι. Προσφέρουμε μηχανές με διαφορετικές κατευθύνσεις εργασίας (αριστερά προς τα δεξιά ή δεξιά προς τα αριστερά) και μπορούμε να σχεδιάσουμε προσαρμοσμένες διαμορφώσεις για ειδικούς τύπους στύλων, μήκους ή απαιτήσεις παραγωγής.
