Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή

Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή

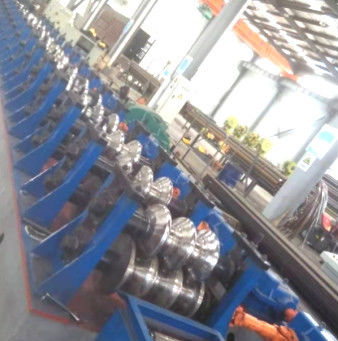

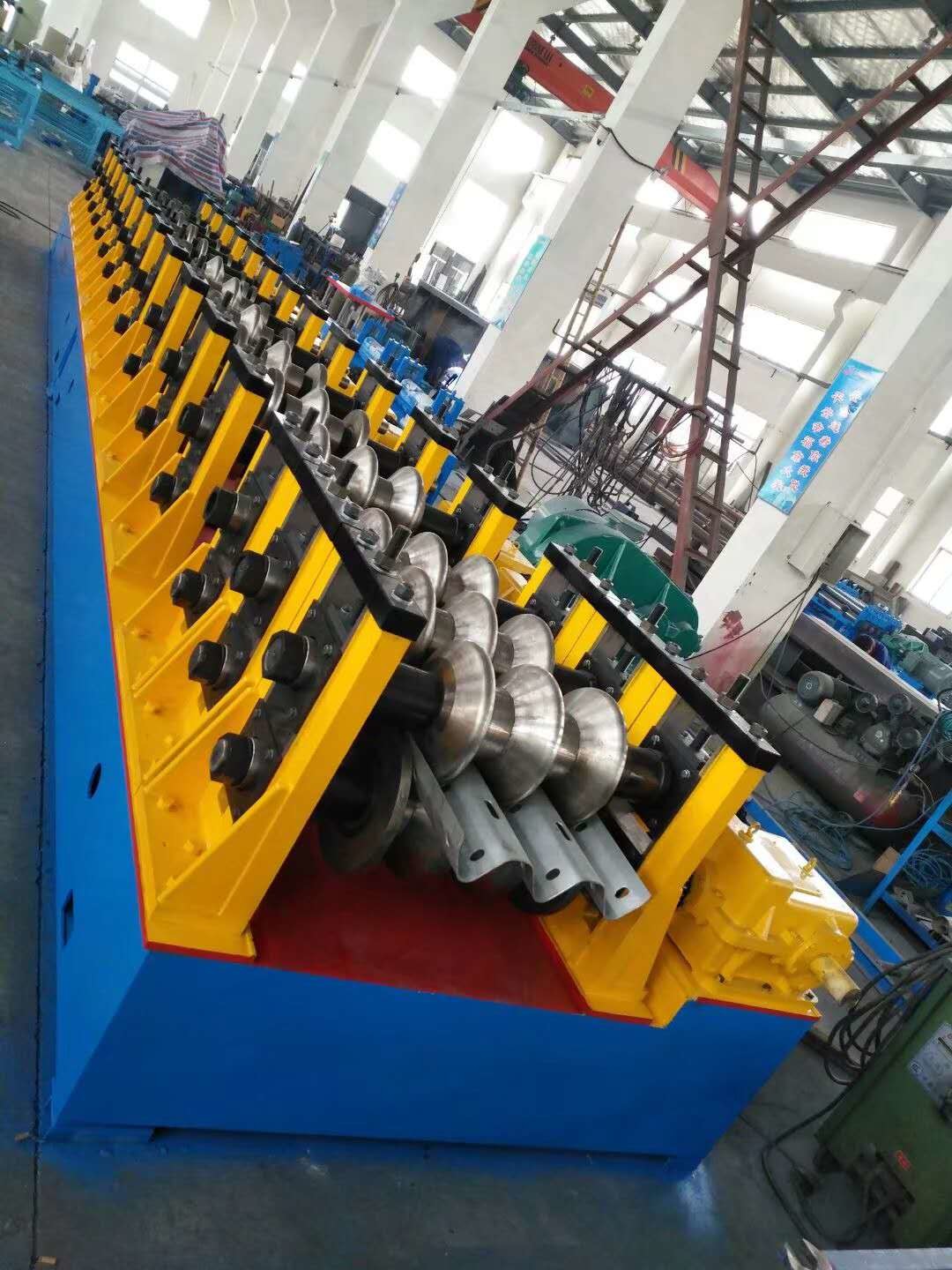

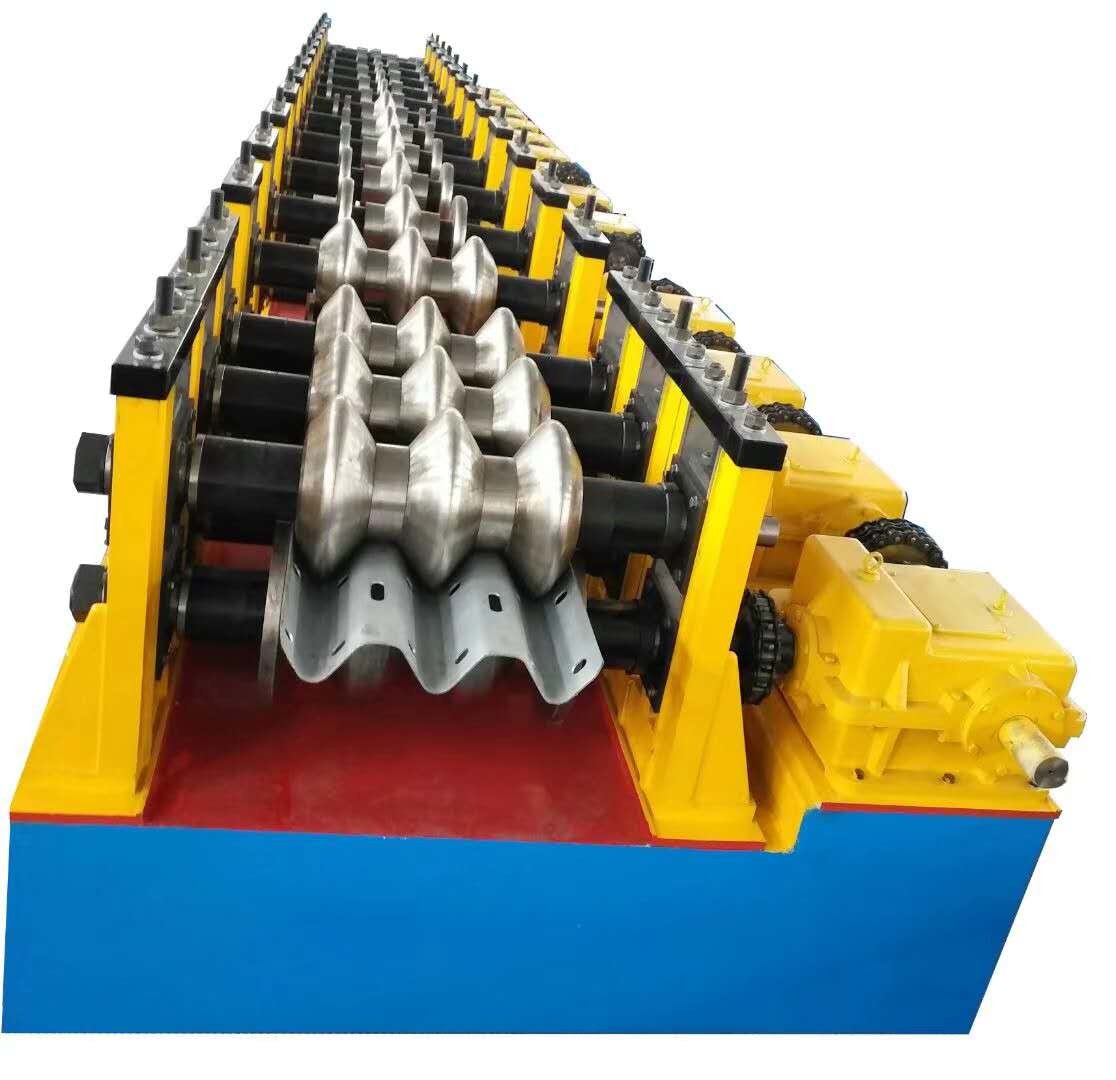

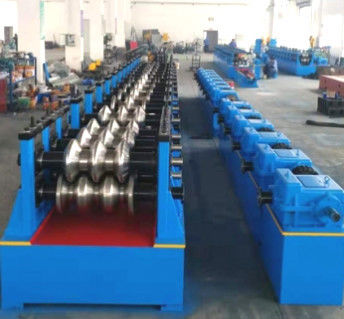

Three Waves 2.5mm Guardrail Roll Forming Machine
Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή

Μεγάλες Εικόνας :  Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή

Λεπτομέρειες:
Τόπος καταγωγής: WUXI
Μάρκα: CMC
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1set
Τιμή: Negotiate
Συσκευασία λεπτομέρειες: Nude
Χρόνος παράδοσης: Σύμφωνα με τις απαιτήσεις
Δυνατότητα προσφοράς: Σύμφωνα με την πραγματική κατάσταση

Τρία κύματα 2.5mm ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή

περιγραφή
Τύπος κεραμιδιών: Χάλυβας χρήση: Κατασκευή χάλυβα
Όρος: Νέος Βάρος: 65Kg
Υπηρεσία μεταπωλήσεων παρεχόμενη: Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό Εξουσιοδότηση: 12 μήνες
Υψηλό φως:

ρόλος προστατευτικών κιγκλιδωμάτων 2.5mm προηγούμενος

,

10m / ελάχιστος ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή

Μπορεί να προσαρμοστεί εάν πρέπει να τροποποιήσετε το σχήμα.



Κύλινδρος προστατευτικών κιγκλιδωμάτων τριών κυμάτων που διαμορφώνει τη μηχανή



I.Basic παράμετροι μηχανών

  1. Μηχανικές ιδιότητες και προδιαγραφές των πρώτων υλών
  2. Υλικό: Q345B γαλβανισμένο φύλλο
  3. Πάχος: 2.5~3.0mm
  4. Πλάτος: 450476mm
  5. Βάρος: 65KG
  6. Προδιαγραφές των προϊόντων
  7. Προϊόν: από - σχέδιο προϊόντων
  8. Πλάτος προϊόντων: 310mm ± 5mm
  9. Ύψος προϊόντων: 81mm ± 5mm
  10. Προδιαγραφές προϊόντων
  11. Διαμόρφωση της μεθόδου: Κρύα διαμόρφωση ρόλων
  12. Ταχύτητα παραγωγής: ≤10m/λ.
  13. Κατεύθυνση σίτισης: αριστερή τροφή
  14. Κύρια τάση: 380V, 50Hz
  15. Συνολική δύναμη μονάδων: περίπου 20.7KW
  16. Ρουλεμάν άξονων κίνησης: 6026
  17. Στροβιλο ανελκυστήρας: SWL10-3/23-FU3
  18. Μηχανή κύριας κίνησης: Yvp180m-4-15
  19. Μειωτής: ZQ500-48.57
  20. Wallboard υλικό: A3
  21. Υλικό άξονων: 40
  22. Υλικό φορμών: Gcr15



II.Overview της δομής εξοπλισμού

Το πλαίσιο εξοπλισμού υποβάλλεται σε επεξεργασία από A3 το πιάτο χάλυβα, μετά από την επεξεργασία γήρανσης, τη δομή 3 κυλίνδρων, 1 ανώτερες και 2 χαμηλότερα, ο χαμηλότερος κύλινδρος υιοθετεί μια σταθερή δομή, ο ανώτερος κύλινδρος υιοθετεί τη ρύθμιση μετακίνησης ολισθαινόντων ρυθμιστών, και 3 σύνολα κίνησης κιβωτίων στροβίλων οδηγούνται από τη μηχανή για να ρυθμίσουν τον ανώτερο και να χαμηλώσουν το κιβώτιο στροβίλων συνδέονται με μια συνδέοντας ράβδο για να εξασφαλίσουν το συγχρονισμό 3 συνόλων κιβωτίων, και τα 3 ανεξάρτητα πιάτα τοίχων συνδέονται με έναν άξονα για να εξασφαλίσουν τον παραλληλισμό ολόκληρης της μηχανής. Η διάμετρος του άξονα κυλίνδρων είναι 110mm. Υπάρχουν δύο σύνολα φορμών στο αριστερό και το δεξιό, ένα για το εσωτερικό τόξο και ένα για το εξωτερικό τόξο, και ένα σύνολο κύριας μηχανής 15KW. Οδηγείται από έναν μειωτή ZQ500, ο οποίος οδηγεί τους αριστερούς και δεξιούς χαμηλότερους άξονες μέσω των εργαλείων. Η ενότητα εργαλείων είναι 10m, μια για κάθε αριστερό και δικαίωμα. Το προϊόν υποβάλλεται σε επεξεργασία μέσω της κονσόλας λειτουργίας.



III.Equipment πίνακας ελέγχου διαμόρφωσης



Αριθ.



Όνομα μερών



Ποσότητα

1



Διαμόρφωση της φόρμας



Ένα σύνολο φορμών σε κάθε πλευρά

2



μηχανή κίνησης 15KW



1Set

3



Διαμόρφωση του άξονα φορμών



3Sets

4



Στροβιλο ανελκυστήρας



3Sets

5



Ανύψωση της μηχανής κίνησης



1Set

6



ZQ500 μειωτής



1Set

7



Ηλεκτρική κονσόλα



1Set

8



Μπουλόνι αγκύρων εξοπλισμού



1Set
