Highmast HM1200/12000 και μονοπωλιακή μηχανή συγκόλλησης ραφών

HM1200/12000

Highmast και μονοπωλιακή μηχανή συγκόλλησης ραφών

Η μηχανή περιλαμβάνει τα ακόλουθα στοιχεία:

1. Μακρύς λειτουργώντας πίνακας για την κίνηση καροτσακιών και πόλων.

2. Κύρια μονάδα ατσάλινων σκελετών

3. Οδηγώντας σύστημα για την κίνηση καροτσακιών πόλων

4. Υδραυλική στερέωση (συμπεριλαμβανομένων των ροδών στερέωσης για τον πόλο)

5. Σύστημα ηλεκτροσυγκόλλησης δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου, συμπεριλαμβανομένου του συστήματος τροφοδοσίας καλωδίων συγκόλλησης.

6. Η ροή που ανακτεί το σύστημα

7. Εσωτερικός φραγμός χαλκού με το σύστημα υδρόψυξης

8. Κύλινδρος τύπων αύξησης, 2 μονάδες

9. υδραυλικό σύστημα

10. Σύστημα ελέγχου



    ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
    1	Εφαρμόσιμη διάμετρος	3001200mm
    2	Εφαρμόσιμο μήκος	12000 χιλ.
    3	Πάχος Πολωνού	4.5~12mm
    4	Ποσότητα ποδιών στερέωσης	3 μονάδες
    5	Δύναμη της μηχανής για την αντλία	5,5 KW
    6	Κινούμενη μηχανή για το καροτσάκι	7KW, εναλλασσόμενο ρεύμα σερβο
    7	Κάθετο κτύπημα ταξιδιού	1000mm
    8	Κάθετη δύναμη εργασίας ταξιδιού	39ton (2 κομμάτια τόνου κυλίνδρων x19.5)
    9	δευτερεύουσα δύναμη εργασίας ταξιδιού	32ton Χ 2 κομμάτι
    10	Μηχανή συγκόλλησης	Ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου, 630A~1000A, βάση στις δευτερεύουσες απαιτήσεις πελατών. 630A~1000A
    11	Διάμετρος καλωδίων συγκόλλησης	ενώνοντας στενά καλώδιο 2.5~4mm, που χορηγεί το πάχος πόλων για να κάνει την επιλογή
    12	Ταχύτητα εργασίας	0.3~2m/min (σημείωση: η διαφορετική ταχύτητα πάχους θα είναι διαφορετική
    13	Κατεύθυνση συγκόλλησης	Έναρξη ένωσης από το μεγάλο τέλος βάσεων για να ολοκληρώσει το μικρό τέλος του άξονα.
    14	Ικανότητα διείσδυσης	90%
    15	Κύρια ηλεκτρικά στοιχεία	Σνάιντερ (εμπορικό σήμα της Γαλλίας)
    16	PLC	Siemens
    17	Εμπορικό σήμα κύριων μηχανών (για την υδραυλική αντλία)	Siemens
    18	Σερβο μηχανή	Siemens
    19	Εμπορικό σήμα και πρότυπο δύναμης συγκόλλησης	Ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου Kaiyuan (εργοστάσιο της Panasonic Janpan στην Κίνα)
    20	Βάρος	26 τόνος
    21	Γενικά μεγέθη (χιλ.)	31000x5500x5100 χιλ. (LXWXH)

ΕΦΑΡΜΟΓΗ:

ΓΙΑ τη ΣΥΓΚΌΛΛΗΣΗ ΡΑΦΏΝ AUTOMETIC ΠΟΛΩΝΌΣ (για το highmast, μονοπωλιακό κ.λπ.).

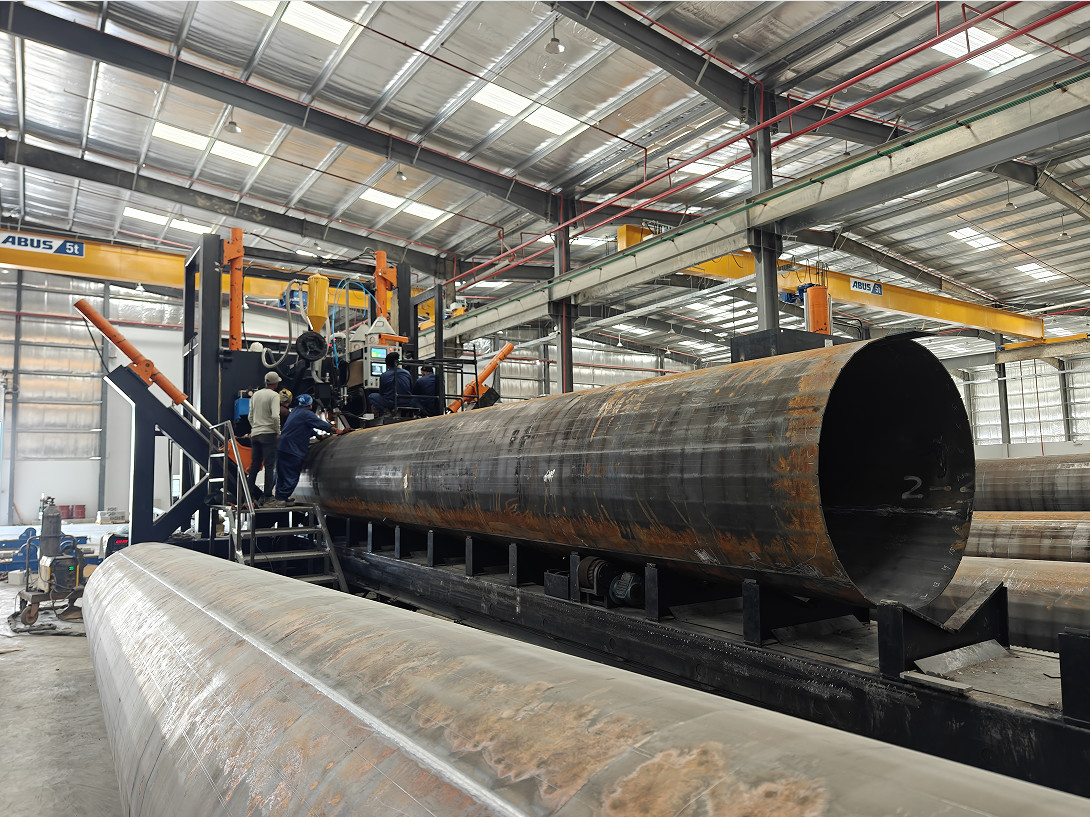

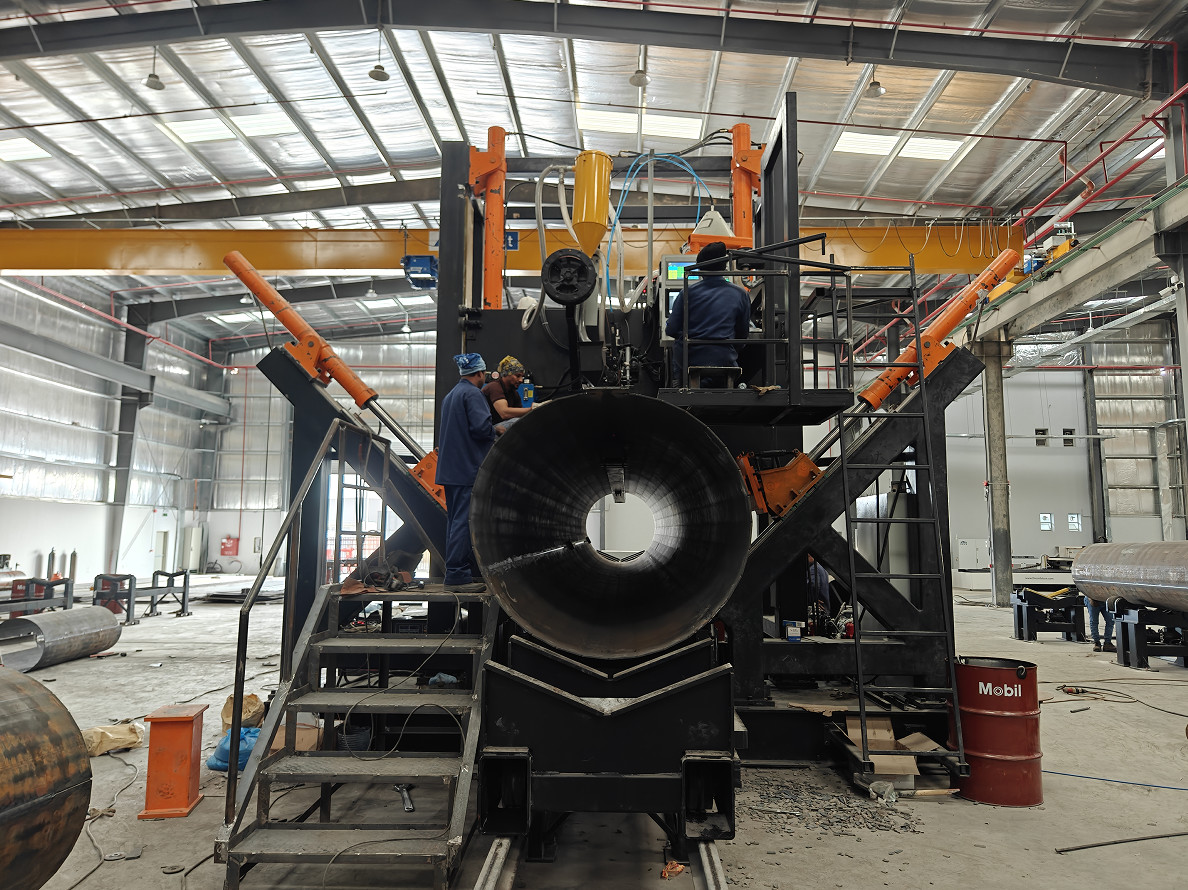

HIGHMAST η κλείνω-ΕΝΩΝΟΝΤΑΣ ΣΤΕΝΆ ΜΗΧΑΝΗ ΠΟΛΩΝΟΥ, αυτό είναι κατάλληλη για τον τύπο ενός κοχυλιού ή δύο κοχυλιών polygonal και το μυτερό πόλο κύκλων. είναι αυτόματη γραμμή συγκόλλησης, η δομή τύπων ατσάλινων σκελετών καθορίζεται και με το σύστημα συγκόλλησης, πλήρως καροτσάκι μήκους πόλων με τη ΣΕΡΒΟ μηχανή για τη διευθετήσιμη κίνηση ταχύτητας, η υδραυλική ώθηση κυλίνδρων η ρόδα στερέωσης για να κλείσει τον πόλο και να κάνει να ενώσει στενά ταυτόχρονα.

Για τον πόλο δύο ραφών, όταν τελείωσε η πρώτη συγκόλληση ραφών, ο κατώτατος κύλινδρος θα ανέλθει και θα περιστραφεί τον πόλο σε μια άλλη θέση ραφών να αρχίσει τη δεύτερη συγκόλληση ραφών.
