products details

Created with Pixso. Σπίτι Created with Pixso. προϊόντα Created with Pixso.
ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή
Created with Pixso.

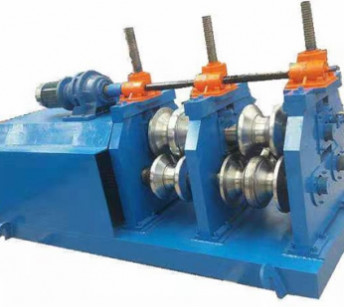

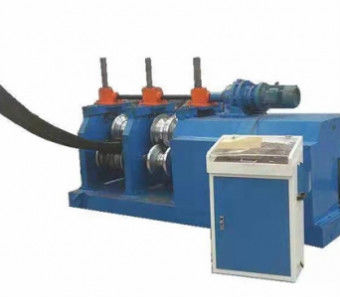

Κάμπτοντας μηχανή πιάτων κυλίνδρων χάλυβα 15KW 3 προστατευτικών κιγκλιδωμάτων

Ονομασία

Κάμπτοντας μηχανή πιάτων κυλίνδρων χάλυβα 15KW 3 προστατευτικών κιγκλιδωμάτων

Brand Name: CMC
MOQ: 1 σύνολο
τιμή: Negotiate
Detail Information
Product Description
Detail Information
Τόπος καταγωγής:
Ουξί, Κίνα
Συσκευασία λεπτομέρειες:
Διορθωμένα για μεταφορά εμπορευματοκιβωτίων, θαλάσσιες και εσωτερικές μεταφορές
Επισημαίνω:

Κάμπτοντας μηχανή πιάτων προστατευτικών κιγκλιδωμάτων

,

15KW κάμπτοντας μηχανή πιάτων

Product Description





Μηχανή κάμψης πλάκας προστασίας



Το πλαίσιο του εξοπλισμού επεξεργάζεται με πλάκα χάλυβα Α3, μετά από επεξεργασία γήρανσης, δομή 3-τροχών, 1 άνω και 2 κάτω, ο κάτω τροχός υιοθετεί σταθερή δομή,το άνω ρόλο υιοθετεί ρύθμιση κίνησης συρόμενου, και 3 σετ του κινητήρα του κουτιού τουτουρμπίνας κινούνται από τον κινητήρα για τη ρύθμιση του άνω και του κατώτερου του κουτιού τουτουρμπίνας συνδέεται με ράβδο σύνδεσης για να εξασφαλιστεί ο συγχρονισμός των 3 σετ των κουτιών,και οι 3 ανεξάρτητες πλάκες τοίχου συνδέονται με ένα άξονα για να εξασφαλιστεί ο παράλληλος του συνόλου της μηχανήςΗ διάμετρος του άξονα κυλίνδρου είναι 110 mm. Υπάρχουν δύο σετ καλούπιων στα αριστερά και δεξιά, ένα για το εσωτερικό τόξο και ένα για το εξωτερικό τόξο, και ένα σετ κύριου κινητήρα 15KW.Οδηγείται από έναν μειωτή ZQ500Η μονάδα ταχυτήτων είναι 10 μέτρα, μία για κάθε αριστερή και μία για κάθε δεξιά. Το προϊόν επεξεργάζεται μέσω της κονσόλας χειρισμού.

πάχος: 2,5--4 mm (± 0,2 mm), πλάτος: 750 mm± 5 mm,
β. Δυνατότητα απόδοσης 235Mpa, πλευρική κάμψη μικρότερη από 10 mm (βάση 5 mm),
c.Εσωτερική διάμετρος τροχιάς:φ508·φ600 mm·Εσωτερική διάμετρος τροχιάς: ≤φ1800 mm,
d.Βάρος τροχιάς: ≤10T



Ι.Βασικές παραμέτρους μηχανής

  1. Μηχανικές ιδιότητες και προδιαγραφές πρώτων υλών
  2. Υλικό: Ζυγισμένο φύλλο Q345B
  3. Δάψος: 2,5-3 mm
  4. Διάμετρο: 450-476 mm
  5. Βάρος: 65 κιλά
  6. Προδιαγραφές προϊόντων
  7. Προϊόν: κατά σχέδιο προϊόντος
  8. πλάτος του προϊόντος: 310 mm ± 5 mm
  9. Υψόμετρο προϊόντος: 81 mm ± 5 mm
  10. Προδιαγραφές προϊόντος
  11. Μέθοδος σχηματισμού: σχηματισμός με ψυχρό ρολό
  12. Ταχύτητα παραγωγής: ≤ 10 m / min
  13. Κατεύθυνση τροφοδοσίας: αριστερή τροφοδοσία
  14. Κύρια τάση: 380V, 50Hz
  15. Συνολική ισχύς μονάδας: περίπου 20,7 kW
  16. Κουβάκι άξονα κίνησης: 6026
  17. Τούρμπο ανύψωση: SWL10-3 / 23-FU3
  18. Κεντρικός κινητήρας: YVP180M-4-15
  19. Μειωτής: ZQ500-48.57
  20. Υλικό πίνακας οθόνης: Α3
  21. Υλικό άξονα: 40
  22. Υλικό μούχλας: Gcr15





ΙΙ,Περίληψη της δομής του εξοπλισμού



Το πλαίσιο του εξοπλισμού επεξεργάζεται με πλάκα χάλυβα Α3, μετά από επεξεργασία γήρανσης, δομή 3-τροχών, 1 άνω και 2 κάτω, ο κάτω τροχός υιοθετεί σταθερή δομή,το άνω ρόλο υιοθετεί ρύθμιση κίνησης συρόμενου, και 3 σετ του κινητήρα του κουτιού τουτουρμπίνας κινούνται από τον κινητήρα για τη ρύθμιση του άνω και του κατώτερου του κουτιού τουτουρμπίνας συνδέεται με ράβδο σύνδεσης για να εξασφαλιστεί ο συγχρονισμός των 3 σετ των κουτιών,και οι 3 ανεξάρτητες πλάκες τοίχου συνδέονται με ένα άξονα για να εξασφαλιστεί ο παράλληλος του συνόλου της μηχανήςΗ διάμετρος του άξονα κυλίνδρου είναι 110 mm. Υπάρχουν δύο σετ καλούπιων στα αριστερά και δεξιά, ένα για το εσωτερικό τόξο και ένα για το εξωτερικό τόξο, και ένα σετ κύριου κινητήρα 15KW.Οδηγείται από έναν μειωτή ZQ500Η μονάδα ταχυτήτων είναι 10 μέτρα, μία για κάθε αριστερή και μία για κάθε δεξιά. Το προϊόν επεξεργάζεται μέσω της κονσόλας χειρισμού.





ΙΙΙ,Πίνακας ελέγχου διαμόρφωσης εξοπλισμού



- Όχι, όχι.



Όνομα τμήματος



Ποσότητα
1



Σχηματισμός μούχλας



Ένα σύνολο καλούπιων από κάθε πλευρά
2



Μηχανή κίνησης 15 kW



1 σύνολο
3



Σχηματισμός μολύβδου



3 σετ
4



Τουρβοαναρρόφηση



3 σετ
5



Μηχανή ανύψωσης



1 σύνολο
6



Μειωτής ZQ500



1 σύνολο
7



Ηλεκτρική κονσόλα



1 σύνολο
8



Αγκυροβολητήρας εξοπλισμού



1 σύνολο
