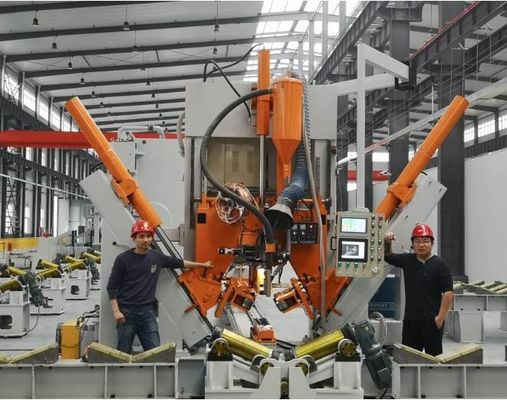

Μέγιστη διάμετρος 500mm 12000mm Ελαφρύς πόλος κλειστή συγκόλληση μηχανή για 5G πόλος επικοινωνίας

Μηχανή συγκόλλησης με κλείστρα CNC 5G

Μοντέλο: HM500/12000

Σχεδιασμός για το μονοπάτι, το ψηλό στέλεχος, τον στύλο 5G

Τύπος κυλίνδρου

Ειδικά σχεδιασμένο για μονοπόλο, υψηλόστρωτο πόλο, πόλο επικοινωνίας 5G και κανονικό πόλο φωτισμού δρόμου

Πρότυπο:Διαμετρική περιοχή:200~500mm, Πλούτος:4~12mm, Μέγεθος:12m

Επιλογή:Διαμετρική περιοχή:60~500mm, Μέγεθος:3~12mm, μήκος:12m

Τυποποιημένο μονό τόξο μονό σύρμα βυθισμένο μηχανή συγκόλλησης τόξου

Πεδίο εφαρμογής:

Πεδίο εφαρμογής: κατάλληλο για μεγάλης μήκους μεσαίου μεγέθους διάμεση αυτοματοποιημένη συγκόλληση με διάμηκες πόλους, όπως πόλος 5G, μονοπόλος, πόλος υψηλής ράβδου και κανονικός πόλος φωτισμού δρόμου

Η μηχανή αυτή είναι συνήθως κατάλληλη για συγκόλληση πολυγωνικών και κωνικών πόλων μεσαίου μεγέθους, ειδικά κατάλληλη για τον πόλο που έχει μόνο μία συγκόλληση.Το φορτηγό είναι εξοπλισμένο με ρυθμιζόμενο κινητήρα ταχύτηταςΟ υδραυλικός κύλινδρος κάνει τον τροχό πίεσης να σφίξει τον στύλο και να συγκολλήσει ταυτόχρονα.

Ειδικά χαρακτηριστικά:

1.CNC αυτόματη ρύθμιση, σύστημα CNC, με την αλλαγή της διάμετρος πόλων, ρυθμίζει αυτόματα την πίεση, ρυθμίζει αυτόματα τη θέση του πατημασιού,αυτόματα ταιριάζει με την ταχύτητα τροφοδοσίας και τη θέση, να διατηρείται πάντα η συγκόλληση σε κλειστή κατάσταση, ώστε να εξασφαλίζεται η ομαλή συγκόλληση.

2.Σύμφωνα με τις προδιαγραφές της προηγούμενης διαδικασίας, μετά τη συγκόλληση, δεν υπάρχει στρέβλωση της συγκόλλησης των στύλων,και δεν υπάρχει καμία ανάγκη για το προσωπικό για να τρυπήσει και να στρέψει το ραβδί στο πίσω μέρος της μηχανής για να το κέντρο της συγκόλλησης.

3.Ο στύλος κίνησης ελέγχεται με μετατροπή συχνότητας, με ηλεκτρική λειτουργία διακοπής πέδησης για τη διασφάλιση της σταθερότητας της συγκόλλησης της κεφαλής και της ουράς,Αυτό το σύστημα μπορεί να συγκολλήσει το πόλο από το μικρό άκρο στο κάτω άκρο πλήρη περιοχή και σχεδόν κανένα αριστερό μήκος έξω από την συγκόλλησηΜε αυτόν τον τρόπο μειώνεται η χειροκίνητη εργασία της επόμενης διαδικασίας.

4.Ο αριθμός των κυλίνδρων συμπίεσης είναι 3 σετ, το πλεονέκτημα είναι να μειώσει την πίεση του κυλίνδρου στην επιφάνεια του πόλου, και να μειώσει την γρατζουνιά στην επιφάνεια.,Πολυγωνικός πόλος και κωνικός πόλος. Μπορεί να έχει ίση διάμετρο ή κωνικό.

5.Το τροχό με κινητήρα με γρήγορη λειτουργία επιστροφής, δεν χρειάζεται χειριστής να σπρώξει πίσω με το χέρι και μειώνει την ένταση εργασίας των χειριστών.

6Το πίσω καρότσι με πνευματική συσκευή συμπίεσης, είναι απλό και γρήγορο σε σύγκριση με την χειροκίνητη συμπίεση.

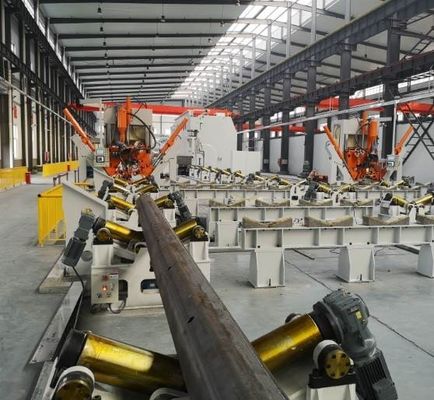

7Η πλευρά εκφόρτωσης είναι τύπου κυλίνδρου, η οποία είναι βολική για φόρτωση και εκφόρτωση και ευνοεί την αυτοματοποίηση υλικών άνω και κατωτέρω.Η φόρτωση και η εκφόρτωση μπορεί να είναι στην ίδια πλευρά για να κάνει τον χειριστή να αποφύγει την κίνηση μεγάλης απόστασηςΟ χειριστής χρειάζεται μόνο να εργάζεται στη θέση της μηχανής υποδοχής, γεγονός που μειώνει σημαντικά την ένταση εργασίας.

8Το αυτο-αναπτυγμένο σύστημα συγχρονισμού της πίεσης του ελαίου και του ελέγχου μειώνει τις απαιτήσεις για τον στύλο, καθιστώντας τον στύλο μετά τη συγκόλληση πιο στρογγυλό και λιγότερο παραμορφωμένο.

9- Επικεφαλής: 1 άτομο.

10.Αφόρτιση ράφι κυλίνδρων, 5 σετ (κατάλληλο για 12,14m στύλο)

11Σύμφωνα με τη διάταξη του εργοστασίου του αγοραστή, μπορούν να παρέχονται μηχανές με διαφορετικές κατευθύνσεις εργασίας.

12Για τις ειδικές απαιτήσεις των πελατών, το μηχάνημα μπορεί να σχεδιαστεί και να κατασκευαστεί ειδικά για να ανταποκρίνεται σε διαφορετικούς πόλους σε όλο τον κόσμο

13Μέσω της κάμερας που είναι εγκατεστημένη στο κεφάλι του μηχανήματος, η συγκόλληση αντανακλάται στην οθόνη του κύριου πίνακα ελέγχου, καθιστώντας την παρακολούθηση της συγκόλλησης απλή και εύκολη.και τη μείωση της έντασης εργασίας του χειριστή για την παρακολούθηση της συγκόλλησης.

14.Επιλογή:Διαμετρικό εύρος:60~500mm, Δάψος:3~12mm, μήκος:12mm

Το μηχάνημα αποτελείται από τα ακόλουθα μέρη:

1Μακρύ τραπέζι εργασίας για μετακίνηση τρολ

2Κεντρικό πλαίσιο φρεατίου

3Σύστημα κίνησης τρολ

4. Αφόρτιση ράφι κυλίνδρων,5 σετ ((κατάλληλο για 12,14m στύλο)

5. Υδραυλικό μέρος συμπίεσης (συμπεριλαμβανομένων των κυλίνδρων συμπίεσης, κατάλληλων για μεσαίου μεγέθους στύλους)

6Σύστημα συγκόλλησης με βυθισμένο τόξο, με σύστημα τροφοδοσίας συρμάτων

7Σύστημα ανάκτησης ροής

8Υδραυλικό σύστημα

9.Σύστημα ελέγχου

10Καμερα, σύστημα παρακολούθησης της συγκόλλησης

11- Ρολάρι σφραγίσματος, σύμφωνα με τις απαιτήσεις των πελατών.

Με 1 σετ κατάλληλο για μονοπόλεμο υψηλό στέλεχος, 5G στύλο καλούπι.

Προαιρετικά: 1 σύνολο κατάλληλο για κανονικές πόλεις φωτισμού δρόμου, ελάχιστη διάμετρος 60 mm ((στρογγυλοί πόλοι και κωνικός πόλος)

Προαιρετικό: 1 σύνολο κατάλληλο για κανονικούς στύλους φωτισμού δρόμου, ελάχιστης διάμετρου 60 mm ((οκταγώνιος στύλος)

Προαιρετικά: Ένα σύνολο οπίσθιων συσκευών συμπίεσης κατάλληλων για κανονικούς στύλους φωτισμού δρόμου. (Συμπεριλαμβάνει ένα μικρό εργαλείο, κατάλληλο για στύλους με πολύ μικρό μήκος, όπως 1 ~ 2 μέτρα μακρύ χέρι)
