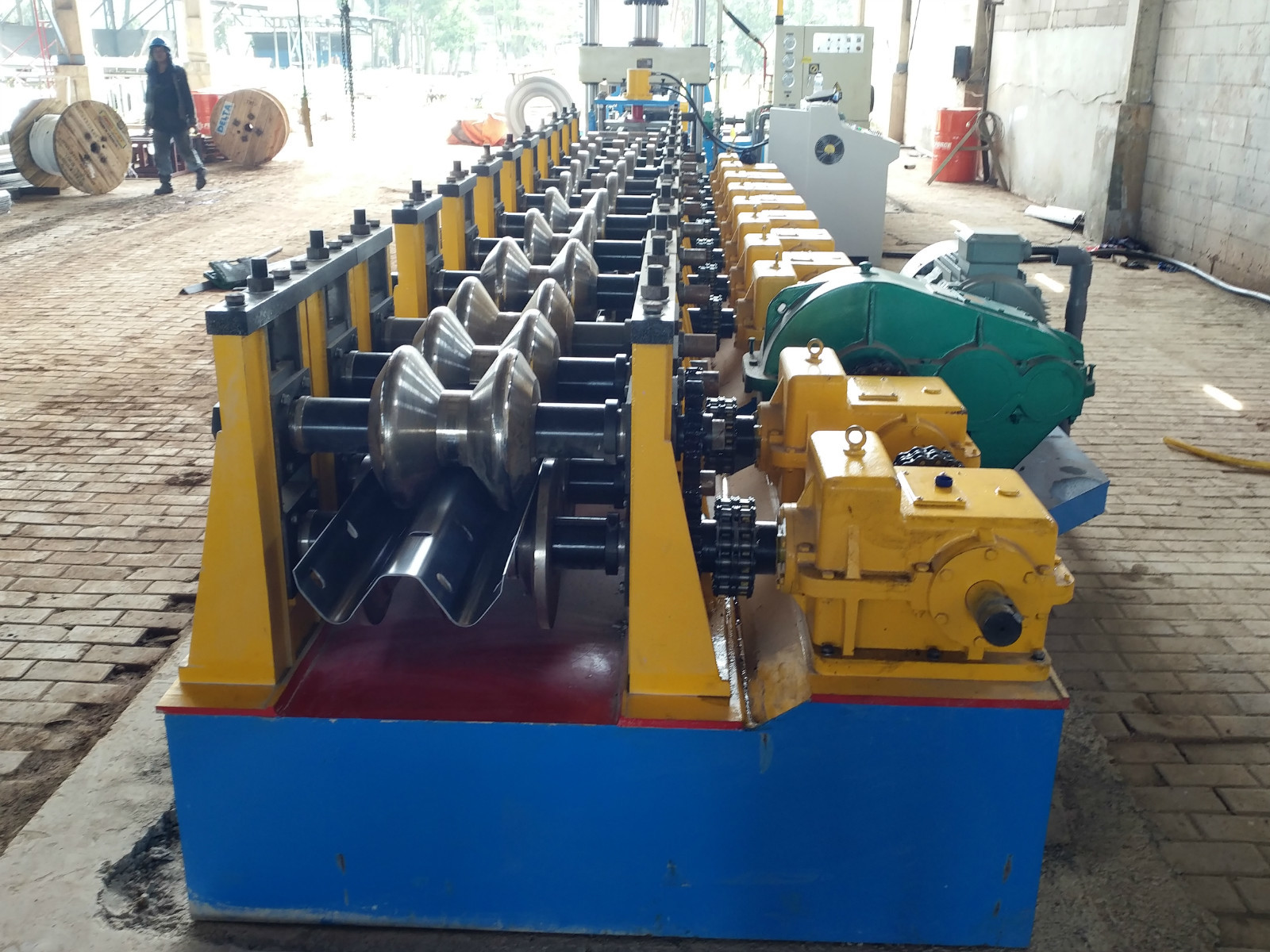

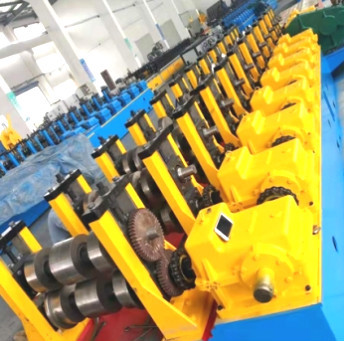

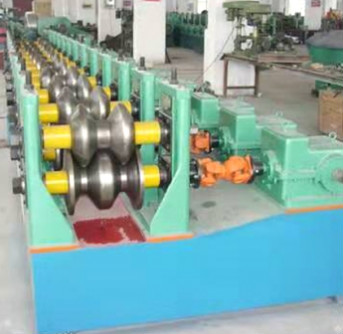

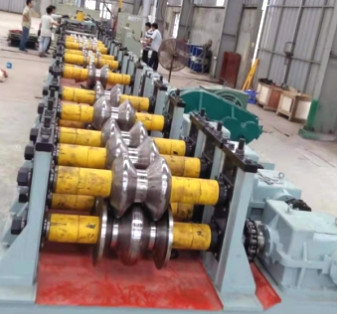

Ρόλος εμποδίων εθνικών οδών ακτίνων ISO9001 350H που διαμορφώνει τη μηχανή
I.Product περιγραφή
| 1 |
Διαμορφώστε το αριθ. |
Μηχανή μορφής ρόλων χάλυβα γεφυρών πατωμάτων υψηλής ταχύτητας |
| 2 |
Πάχος |
0.30.8mm |
| 3 |
Υλικό COLI |
ΓΠ |
| 4 |
Η ικανότητα ρουλεμάν του χειρωνακτικού decoiler |
6,5 τόνοι |
| 5 |
υλικό άξονων |
45#steel |
| 6 |
Έξω διάμετρος |
Προσαρμοσμένος |
| 7 |
αριθμοί διαμόρφωσης των βημάτων |
Προσαρμοσμένος |
| 8 |
μετάδοση |
μετάδοση αλυσίδων |
| 9 |
Διαμόρφωση της ταχύτητας |
8-12m/min |
| 10 |
δύναμη κύριων μηχανών |
3kw |
| 11 |
τάση |
380V50HZ τριφασικός ή όπως απαιτείται |
| 12 |
διάσταση |
7*1.3*1.3 |
| 13 |
κοπή |
υδραυλική κοπή |
| 14 |
υλικό λεπίδων |
Cr12 χάλυβας με αποσβημένο αντιμετωπισμένο 60-62°c |
| 15 |
σύστημα ελέγχου |
PLC (δέλτα) |
| 16 |
ανοχή μήκους |
±1mm |
| 17 |
ανταλλακτικά |
1 εύκολο τα μέρη: conk 2pcs, θρυαλλίδα-σύνδεση 4pcs
λαστιχένιο χαλί 2: PC 1
κλειδί 3 μπουλονιών: PC 1
|
| 18 |
Ολόκληρη η γραμμή συμπεριλαμβανομένου: Χειρωνακτικό decoiler, ρόλος που διαμορφώνει τη μηχανή, υδραυλικός σταθμός,
υδραυλικός κόπτης, σύστημα ελέγχου PLC, run-out πίνακας.
|
II.Basic παράμετροι μηχανών
- Μηχανικές ιδιότητες και προδιαγραφές των πρώτων υλών
Υλικό: Q345B γαλβανισμένο φύλλο
Πάχος: 2.5~3.0mm
Πλάτος: 450476mm
Βάρος: 65KG
Προδιαγραφές των προϊόντων
Προϊόν: από - σχέδιο προϊόντων
Πλάτος προϊόντων: 310mm ± 5mm
Ύψος προϊόντων: 81mm ± 5mm
Προδιαγραφές προϊόντων
Διαμόρφωση της μεθόδου: Κρύα διαμόρφωση ρόλων
Ταχύτητα παραγωγής: ≤10m/λ.
Κατεύθυνση σίτισης: αριστερή τροφή
Κύρια τάση: 380V, 50Hz
Συνολική δύναμη μονάδων: περίπου 20.7KW
Ρουλεμάν άξονων κίνησης: 6026
Στροβιλο ανελκυστήρας: SWL10-3/23-FU3
Μηχανή κύριας κίνησης: Yvp180m-4-15
Μειωτής: ZQ500-48.57
Wallboard υλικό: A3
Υλικό άξονων: 40
Υλικό φορμών: Gcr15
ΙΙΙ, επισκόπηση της δομής εξοπλισμού
Το πλαίσιο εξοπλισμού υποβάλλεται σε επεξεργασία από A3 το πιάτο χάλυβα, μετά από την επεξεργασία γήρανσης, τη δομή 3 κυλίνδρων, 1 ανώτερες και 2 χαμηλότερα, ο χαμηλότερος κύλινδρος υιοθετεί μια σταθερή δομή, ο ανώτερος κύλινδρος υιοθετεί τη ρύθμιση μετακίνησης ολισθαινόντων ρυθμιστών, και 3 σύνολα κίνησης κιβωτίων στροβίλων οδηγούνται από τη μηχανή για να ρυθμίσουν τον ανώτερο και να χαμηλώσουν το κιβώτιο στροβίλων συνδέονται με μια συνδέοντας ράβδο για να εξασφαλίσουν το συγχρονισμό 3 συνόλων κιβωτίων, και τα 3 ανεξάρτητα πιάτα τοίχων συνδέονται με έναν άξονα για να εξασφαλίσουν τον παραλληλισμό ολόκληρης της μηχανής. Η διάμετρος του άξονα κυλίνδρων είναι 110mm. Υπάρχουν δύο σύνολα φορμών στο αριστερό και το δεξιό, ένα για το εσωτερικό τόξο και ένα για το εξωτερικό τόξο, και ένα σύνολο κύριας μηχανής 15KW. Οδηγείται από έναν μειωτή ZQ500, ο οποίος οδηγεί τους αριστερούς και δεξιούς χαμηλότερους άξονες μέσω των εργαλείων. Η ενότητα εργαλείων είναι 10m, μια για κάθε αριστερό και δικαίωμα. Το προϊόν υποβάλλεται σε επεξεργασία μέσω της κονσόλας λειτουργίας.
IV, πίνακας ελέγχου διαμόρφωσης εξοπλισμού
| Αριθ. |
Όνομα μερών
|
Ποσότητα
|
| 1 |
Διαμόρφωση της φόρμας
|
Ένα σύνολο φορμών σε κάθε πλευρά
|
| 2 |
μηχανή κίνησης 15KW
|
1Set
|
| 3 |
Διαμόρφωση του άξονα φορμών
|
3Sets
|
| 4 |
Στροβιλο ανελκυστήρας
|
3Sets
|
| 5 |
Ανύψωση της μηχανής κίνησης
|
1Set
|
| 6 |
ZQ500 μειωτής
|
1Set
|
| 7 |
Ηλεκτρική κονσόλα
|
1Set
|
| 8 |
Μπουλόνι αγκύρων εξοπλισμού
|
1Set
|
V.Equipment διάγραμμα δομών:
