Name: Μέγιστη διάμετρος 2200mm Highmast και μονόπολη έλξης συγκόλλησης μηχανή
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM2200
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Επισημαίνω:

2200mm μηχανή συγκόλλησης με ραφή για ιστούς φωτισμού

Μηχανή συγκόλλησης μονόπολης ραφής

Μηχανή συγκόλλησης με κλειστό ραφή για ιστούς φωτισμού με εγγύηση

Βασικές πληροφορίες

Τόπος καταγωγής: Wuxi, Κίνα

Μάρκα: CMC

Αριθμό μοντέλου: HM2200

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Διορθωτικό για τη μεταφορά εμπορευματοκιβωτίων, τόσο θαλάσσιων όσο και εσωτερικών μεταφορών

Χρόνος παράδοσης: 120 ημέρες

Δυνατότητα προσφοράς: Διαπραγματεύσιμος

Εκθεσιακός χώρος

Μέγιστη διάμετρος 2200mm Highmast και μονόπολη έλξης συγκόλλησης μηχανή

Περιγραφή προϊόντων

Μηχανή συγκόλλησης ραφής ιστών highmast και μονοπόλων, μέγιστη διάμετρος 2200mm

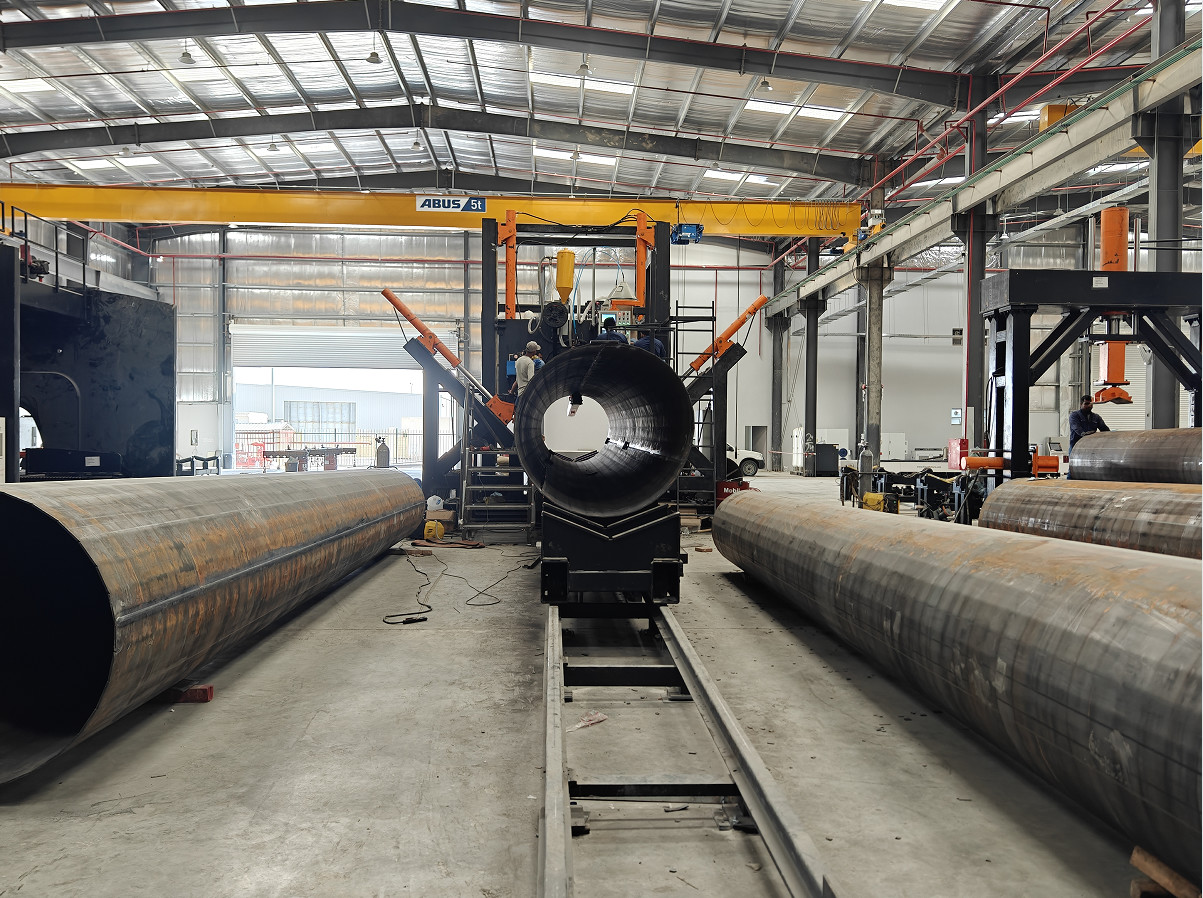

ΜΗΧΑΝΗ ΚΛΕΙΣΙΜΑΤΟΣ ΚΑΙ ΣΥΓΚΟΛΛΗΣΗΣ ΙΣΤΩΝ HIGHMAST ΚΑΙ ΜΟΝΟΠΟΛΩΝ, είναι κατάλληλη για πολυγωνικούς και κυκλικούς κωνικούς ιστούς ενός ή δύο ημικελυφών. Πρόκειται για αυτόματη γραμμή συγκόλλησης, η δομή τύπου πύλης (gantry) είναι σταθερή και εξοπλισμένη με σύστημα συγκόλλησης, φορείο πλήρους μήκους ιστού με σερβοκινητήρα (SERVO) για κίνηση ρυθμιζόμενης ταχύτητας. Ο υδραυλικός κύλινδρος ωθεί τον τροχό σύσφιξης για να κλείσει τον ιστό και να εκτελέσει τη συγκόλληση ταυτόχρονα.

Για ιστό δύο ραφών, όταν ολοκληρωθεί η συγκόλληση της πρώτης ραφής, το κάτω ράουλο ανυψώνεται και περιστρέφει τον ιστό στη θέση της άλλης ραφής για να ξεκινήσει η συγκόλληση της δεύτερης ραφής.

Το μηχάνημα περιλαμβάνει τα ακόλουθα στοιχεία:

Μεγάλη τράπεζα εργασίας για την κίνηση του φορείου και του ιστού.
Κύρια μονάδα πύλης (gantry)
Σύστημα μετάδοσης κίνησης για τη μετακίνηση του φορείου ιστού
Υδραυλική σύσφιξη (συμπεριλαμβανομένων των τροχών σύσφιξης για τον ιστό)

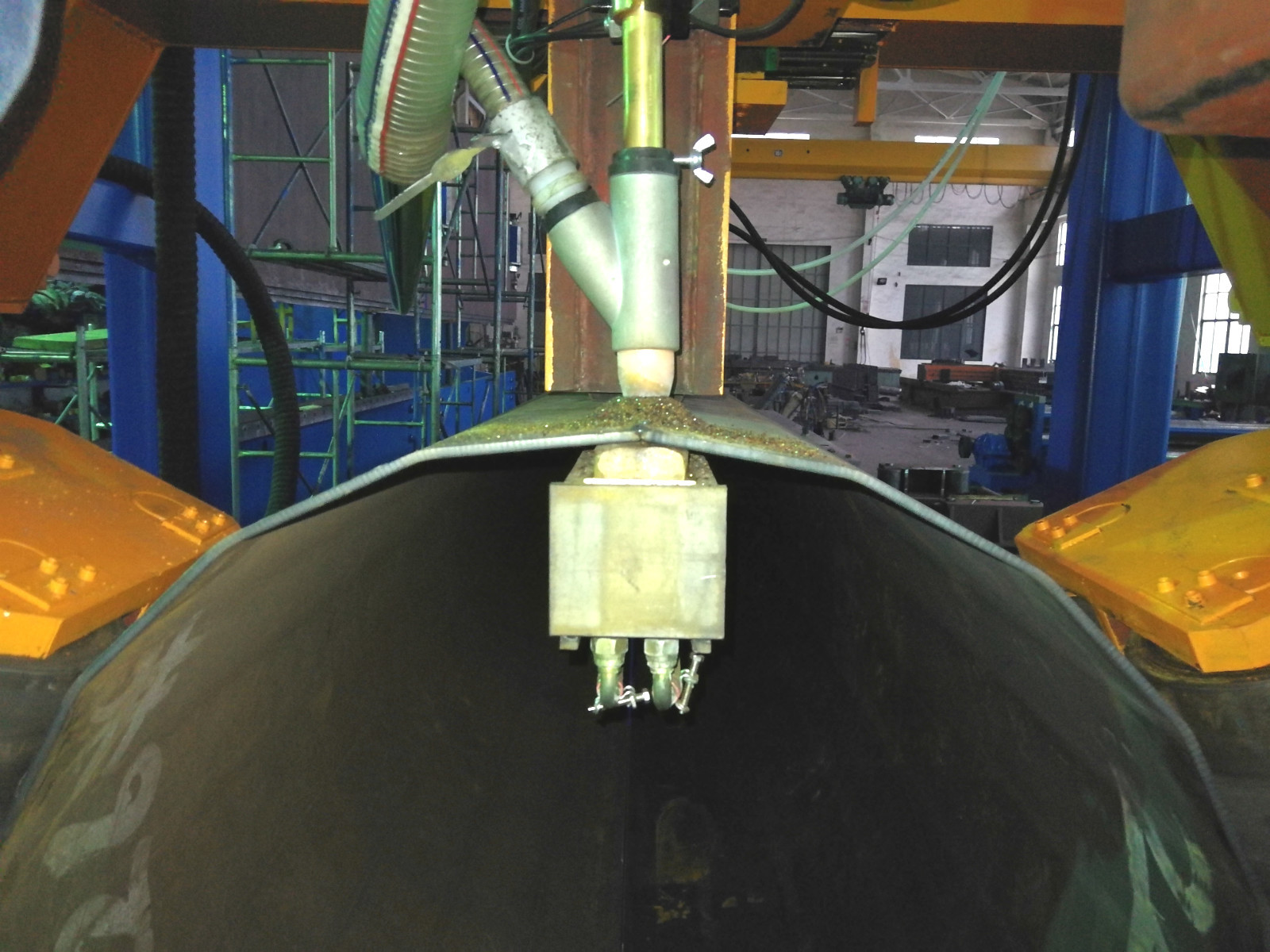

Σύστημα συγκόλλησης βυθισμένου τόξου (SAW), συμπεριλαμβανομένου του συστήματος τροφοδοσίας σύρματος συγκόλλησης.
Σύστημα ανάκτησης συλλιπάσματος
Εσωτερική ράβδος χαλκού με σύστημα υδρόψυξης
Ανυψούμενο ράουλο, 2 μονάδες
υδραυλικό σύστημα
Σύστημα ελέγχου

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

1	Επεξεργάσιμη διάμετρος	300-2200mm
2	Επεξεργάσιμο μήκος	18000 mm
3	Πάχος ιστού	5~25mm
4	Ποσότητα ποδιών σύσφιξης	3 μονάδες
5	Ισχύς κινητήρα αντλίας	5.5 KW
6	Κινητήρας κίνησης φορείου	7KW, AC servo
7	Διαδρομή κατακόρυφης μετατόπισης	2000mm
8	Δύναμη εργασίας κατακόρυφης διαδρομής	39 τόνοι (2 κύλινδροι x 19,5 τόνους)
9	Δύναμη εργασίας πλευρικής διαδρομής	32 τόνοι x 2 τεμάχια
10	Μηχανή συγκόλλησης	Βασική διαμόρφωση: Συγκόλληση βυθισμένου τόξου διπλού τόξου διπλού σύρματος Πηγή ισχύος συγκόλλησης βυθισμένου τόξου DC, μοντέλο ZD5-1250B: Ισχύς εισόδου AC380V, τριφασική, 50Hz Ονομαστική ισχύς εισόδου 88KVA Ρεύμα εξόδου DC250A ~ DC1250A Ονομαστική διάρκεια φορτίου 100% Πηγή ισχύος συγκόλλησης βυθισμένου τόξου AC, μοντέλο BXL5-1250: Ισχύς εισόδου AC380V, διφασική, 50Hz Ονομαστική ισχύς εισόδου 110KVA Ρεύμα εξόδου DC250A ~ DC1250A Ονομαστική διάρκεια φορτίου 60% Μάρκα μηχανής συγκόλλησης: Tangshan Kaiyuan
	Μηχανή συγκόλλησης Προαιρετικά: Lincoln, ΗΠΑ	Συγκόλληση βυθισμένου τόξου διπλού τόξου διπλού σύρματος Πηγή ισχύος συγκόλλησης βυθισμένου τόξου DC, μοντέλο DC-1000 Τροφοδότης σύρματος: NA3 Ελεγκτής: NA3 Πηγή ισχύος συγκόλλησης βυθισμένου τόξου AC, μοντέλο AC-1200 Τροφοδότης σύρματος: NA3 Ελεγκτής: NA4
11	Διάμετρος σύρματος συγκόλλησης	Σύρμα συγκόλλησης 3~5mm, επιλογή ανάλογα με το πάχος του ιστού
12	Ταχύτητα εργασίας	0.2~1m/min (Σημείωση: διαφορετικό πάχος θα έχει διαφορετική ταχύτητα)
13	Κατεύθυνση συγκόλλησης	Η συγκόλληση ξεκινά από το φαρδύ άκρο της βάσης προς το στενό άνω άκρο του κορμού.
14	Ικανότητα διείσδυσης	90 %
15	Μάρκα και μοντέλο πηγής ισχύος συγκόλλησης	Συγκόλληση βυθισμένου τόξου Kaiyuan Προαιρετικά: Lincoln, ΗΠΑ
16	Βάρος	30 τόνοι
17	Συνολικές διαστάσεις (mm)	43000x6500x5500 mm (ΜxΠxΥ)

Μέγιστη διάμετρος 2200mm Highmast και μονόπολη έλξης συγκόλλησης μηχανή

ετικέτα:

Υπεύθυνος Επικοινωνίας :	Mr. Wu
Τηλ.: :	+86-13665117920
Φαξ :	+86-510-68930088
