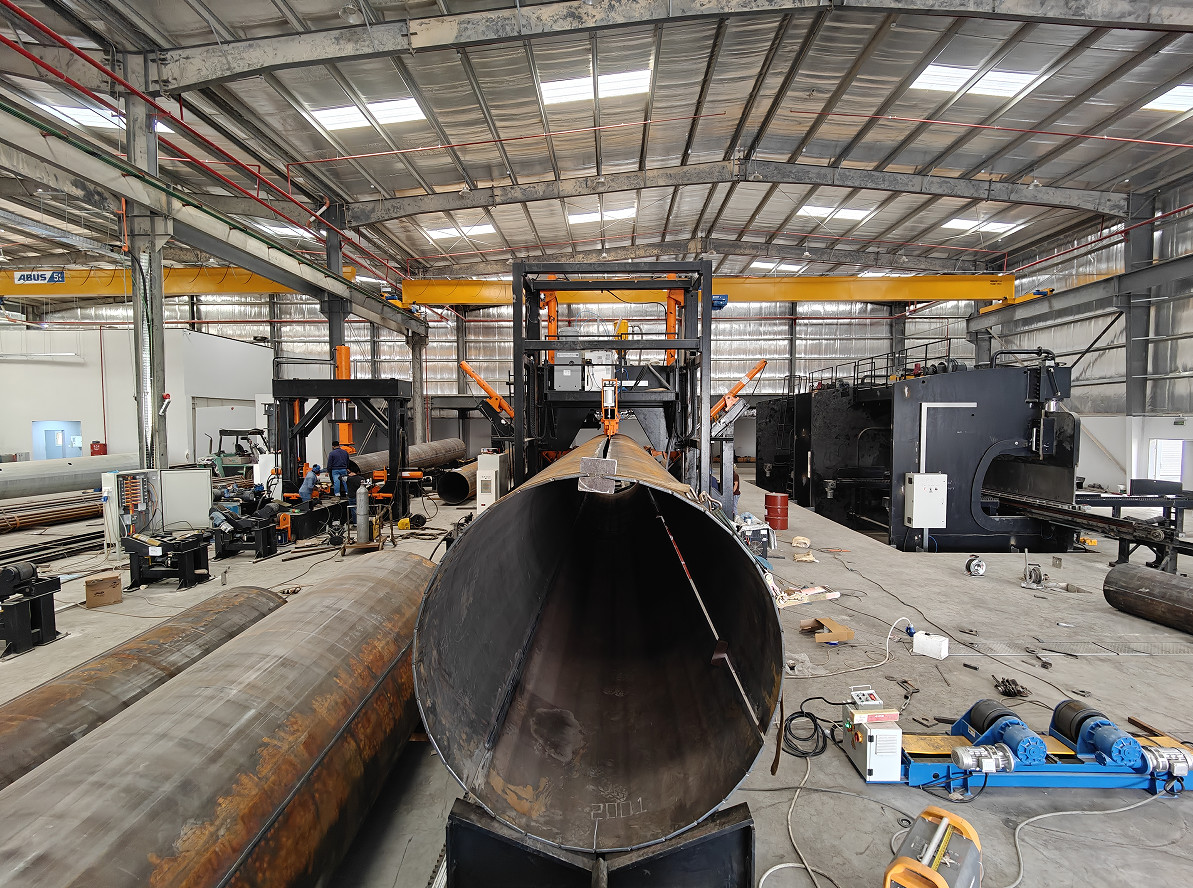

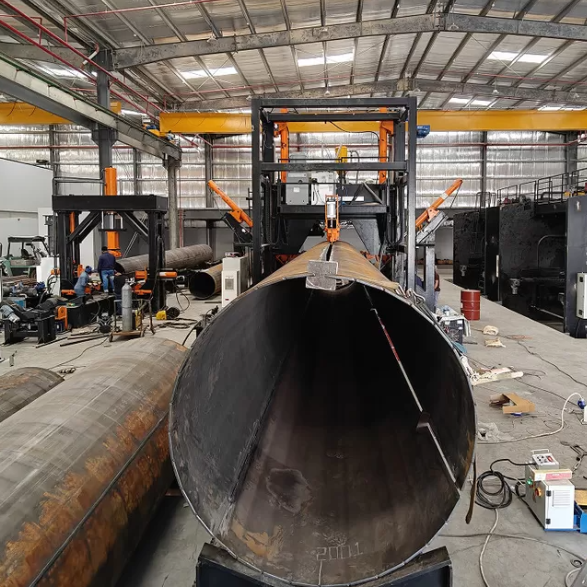

Διάστημα διαμέτρου 500~2500mm,5G στύλος, μονοπόλος, υψηλό στέλεχος στύλος κλειστή συγκόλληση μηχανή

Μηχανή συγκόλλησης με CNC,

Πρότυπο: HM2500/13000

Σχεδιασμένο για μονοπόλεμο, υψηλό στέλεχος, στέλεχος επικοινωνίας 5G

Διάστημα διαμέτρου: 500~2500mm, Πλούτος: κανονικά, 6~20mm, μήκος: 13000mm

Σημείωση: το μηχάνημα μπορεί επίσης να κάνει περισσότερο πάχος, αν το πάχος 18 ~ 25mm, διαδικασία πρότασης: κάνει πρώτα κλείσει συγκόλληση, στη συνέχεια να κάνει επιφάνειας συγκόλληση.

μηχανή συγκόλλησης διπλού τόξου με τρία σύρματα

Πεδίο εφαρμογής: κατάλληλο για μεγάλης μήκους μεσαίου μεγέθους διάμεση αυτοματοποιημένη συγκόλληση με άξονα κατά μήκος, όπως άξονας 5G, μονοπόλος, άξονας υψηλής άξονας

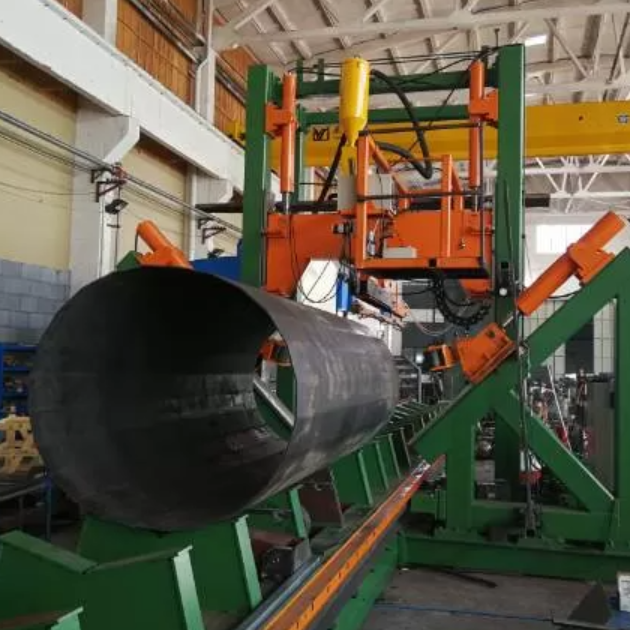

Η μηχανή συγκόλλησης CNC είναι κατάλληλη για ένα κέλυφος ή δύο κέλυφος τύπου πολυγωνικού και κυκλικού κωνικού κέλυφου. είναι αυτόματη γραμμή συγκόλλησης,η δομή τύπου θύρας είναι σταθερή και διαθέτει σύστημα συγκόλλησηςΤο υδραυλικό κύλινδρο σπρώχνει τον τροχό συμπίεσης για να κλείσει τον στύλο και να κάνει συγχρόνως συγκόλληση.

Για δύο στύλους συγκόλλησης, όταν ολοκληρωθεί η συγκόλληση της πρώτης συγκόλλησης, ο κάτω ρόλος θα αυξηθεί και θα περιστρέψει τον στύλο σε άλλη θέση συγκόλλησης για να ξεκινήσει η συγκόλληση της δεύτερης συγκόλλησης.

Ειδικά χαρακτηριστικά:

1.CNC αυτόματη ρύθμιση, σύστημα CNC, με την αλλαγή της διάμετρος πόλων, ρυθμίζει αυτόματα την πίεση, ρυθμίζει αυτόματα τη θέση του πατημασιού,αυτόματα ταιριάζει με την ταχύτητα τροφοδοσίας και τη θέση, να διατηρείται πάντα η συγκόλληση σε κλειστή κατάσταση, ώστε να εξασφαλίζεται η ομαλή συγκόλληση.

2.Ειδικό σύστημα ελέγχου CNC κάνει την αριστερή και δεξιά πλευρά του ποδιού συγχρονισμό απόδοση είναι πολύ καλή

3.Σύμφωνα με τις προδιαγραφές της προηγούμενης διαδικασίας, μετά τη συγκόλληση, δεν υπάρχει στρέβλωση της συγκόλλησης των στύλων,και δεν υπάρχει καμία ανάγκη για το προσωπικό για να τρυπήσει και να στρέψει το ραβδί στο πίσω μέρος της μηχανής για να το κέντρο της συγκόλλησης.

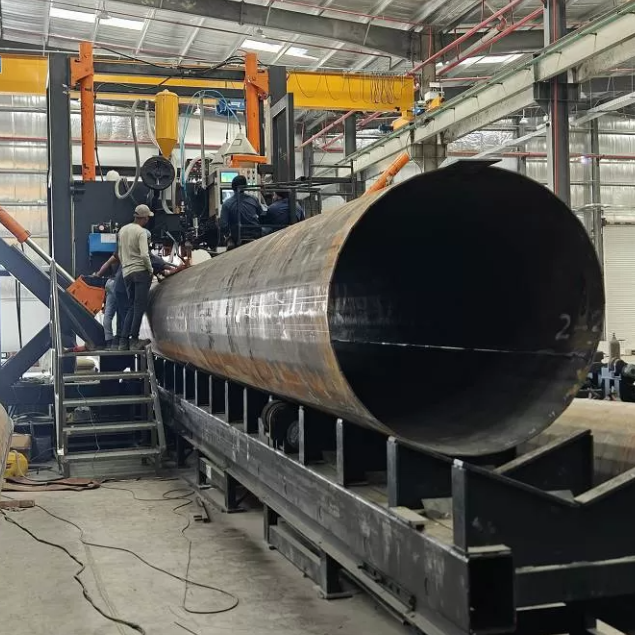

4Ο στύλος βρίσκεται πάνω σε ένα V- σχήμα τραπέζι εργασίας, και η κίνησή του ελέγχεται από το servo για να εξασφαλιστεί η σταθερότητα της συγκόλλησης της κεφαλής και της ουράς.Η συγκόλληση από το κεφάλι ως την ουρά μειώνει σημαντικά το μήκος της ουράς που δεν συγκόλλησε.

5.Ο αριθμός των κυλίνδρων συμπίεσης είναι 3 σετ, το πλεονέκτημα είναι να μειώσει την πίεση του κυλίνδρου στην επιφάνεια του πόλου, και να μειώσει την γρατζουνιά στην επιφάνεια.,Πολυγωνικός πόλος και κωνικός πόλος. Μπορεί να έχει ίση διάμετρο ή κωνικό.

6.Το V- σχήμα τραπέζι εργασίας ((dolly) με μηχανοκίνητη λειτουργία γρήγορης επιστροφής πίσω, και μειώνει την ένταση εργασίας των χειριστών.

7Λειτουργία συγκόλλησης με βυθισμένο τόξο

8Με τη συσκευή καθοδήγησης πίσω από τον στύλο, μπορεί να ρυθμιστεί προσαρμοστικά.

9Μέσω της κάμερας που είναι εγκατεστημένη στο κεφάλι του μηχανήματος, η συγκόλληση αντανακλάται στην οθόνη του κύριου πίνακα ελέγχου, καθιστώντας την παρακολούθηση της συγκόλλησης απλή και εύκολη.και τη μείωση της έντασης εργασίας του χειριστή για την παρακολούθηση της συγκόλλησης- Τι;

10Το αυτο-αναπτύχθηκε σύστημα πίεσης πετρελαίου και CNC, καθιστώντας τον συγκολλημένο στύλο στρογγυλό και με μικρή παραμόρφωση.

11.Για δύο ραφές πόλος, όταν η πρώτη συγκόλληση ραφής ολοκληρώθηκε, ο κάτω ρόλος θα αυξηθεί και να περιστρέψει τον πόλο σε μια άλλη θέση ραφής για να ξεκινήσει δεύτερη συγκόλληση ραφής

12.φόρτωση και εκφόρτωση στην μπροστινή θέση

13Το εσωτερικό μπλοκ χαλκού, το οποίο βελτιώνει σημαντικά το ποσοστό διείσδυσης της συγκόλλησης.

14- Επικεφαλής: 1 άτομο.

15Προαιρετικά στοιχεία:

15.1 για πάχος πλάκας μεγαλύτερο των 10 mm, υιοθετείται ζύγιση διπλού τόξου και διπλού καλωδίου (ή διπλού ηλεκτρικού και τριών καλωδίων) με βυθισμένη ζύγιση τόξου, ζύγιση συνεχούς ρεύματος + εναλλασσόμενου ρεύματος, ζύγιση συνεχούς ρεύματος υιοθετεί υψηλό ρεύμα και χαμηλή τάση,Το τόξο συνεχούς ρεύματος αποκτά μεγάλη διείσδυσηΤο AC υιοθετεί σχετικά μικρό ρεύμα και υψηλή τάση τόξου, αυξάνει το πλάτος σύντηξης και λαμβάνει όμορφο σχηματισμό συγκόλλησης.βελτίωση της απόδοσης συγκόλλησης και μείωση της κατανάλωσης ενέργειας- Τι;

15.2Διαδικτυωμένο σύστημα

Λειτουργία: έγκαιρη ενημέρωση του λογισμικού για την απόκτηση του καλύτερου και τελευταίου λογισμικού και δεδομένων εμπειρίας, τα οποία μπορούν να βοηθήσουν τους πελάτες στην απομακρυσμένη διάγνωση σφαλμάτων και την απομακρυσμένη ρύθμιση παραμέτρων.Είναι βολικό για τους πελάτες να επαναλάβουν γρήγορα την παραγωγή.15.3 Ανταλλακτικά με μηχανή.

Το μηχάνημα αποτελείται από τα ακόλουθα μέρη:

• Εργασιακό τραπέζι τύπου V με κινητήρα σερβοκίνησης (Dolly)
• Προηγούμενες και πίσω σιδηροτροχιές για τραπέζι σε V
• Κεντρικό πλαίσιο γάντιας
• Σύστημα κίνησης για επιτραπέζι εργασίας τύπου V
• Υδραυλική μονάδα συμπίεσης (συμπεριλαμβανομένων των κυλίνδρων συμπίεσης)
• Συστήματα συγκόλλησης με βυθισμένο τόξο, με σύστημα τροφοδοσίας συρμάτων
• Σύστημα ανάκτησης ροής
• Εσωτερική ράβδος χαλκού με σύστημα ψύξης με νερό
• πλατφόρμα λειτουργίας
• Ρολάρι περιστροφής πόλων, 2 ζευγάρια, σε τροχόσπιτο
• Υδραυλικό σύστημα
• Σύστημα ελέγχου
