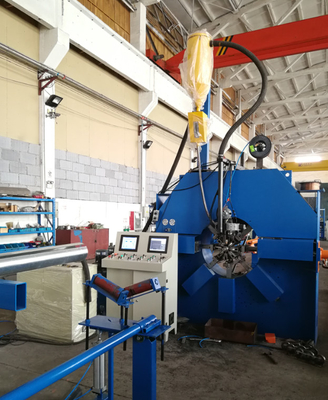

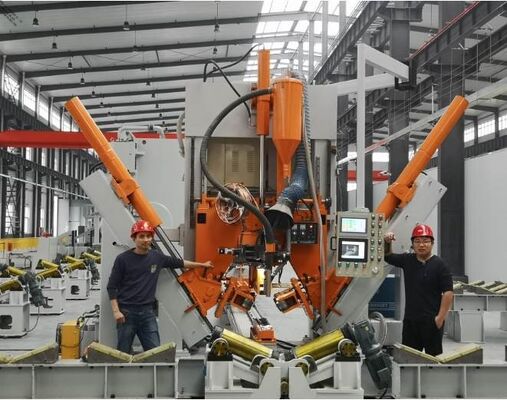

Μηχανή συγκόλλησης με κλείστρα με ελαφρύ στύλο, μοντέλο 340/14000
Επισκόπηση του προϊόντος
Το μοντέλο 340/14000 Light Pole Shut-Welding Machine είναι μια αυτόματη γραμμή συγκόλλησης ειδικά σχεδιασμένη για πολυγωνικούς και κυκλικούς κωνικούς (κωνικούς) πολίτες φωτός.Ζυγίζει το στύλο συνεχώς από τη μικρή άκρη στην μεγάλη άκρη με σχεδόν κανένα υπόλοιπο ασύρματο μήκος, που παράγει ίσες και σταθερές ραφές, ενώ μειώνει σημαντικά τη χειροκίνητη εργασία στην ακόλουθη διαδικασία.καλύπτει διαμέτρους πόλων από 60 mm έως 340 mm και μήκους πόλων έως 14 mm,000 mm.
Βασικά χαρακτηριστικά και πλεονεκτήματα
- Αυτοματοποιημένη συγκόλληση πλήρους μήκους∆ Ζυγίζει τον στύλο από το μικρό άκρο μέχρι το κάτω άκρο σε ολόκληρη την περιοχή, αφήνοντας σχεδόν κανένα μη ζυγισμένο μήκος, γεγονός που ελαχιστοποιεί τη χειροκίνητη εργασία στην επόμενη διαδικασία.
- 8 σύνολα κυλίνδρων στερέωσης από όλες τις κατευθύνσεις∆ιανέμει ομοιόμορφα την πίεση στην επιφάνεια των στύλων, μειώνοντας την πίεση των κυλίνδρων και τις γρατζουνιές στην επιφάνεια. Ιδιαίτερα κατάλληλη για ζύγιση οκταγώνων στύλων.
- Κύλινδροι διπλής πλευράς️ Παρέχει ισχυρή δύναμη κλεισίματος για να κλείσει ο στύλος, ιδανικό για στύλους μεγάλου πάχους, μικρής διαμέτρου.
- Μηχανοκίνητο τροχόσπιτο ταχείας επιστροφής∆ Επιστρέφει αυτόματα σε υψηλή ταχύτητα μετά την συγκόλληση, έτσι ώστε να μην απαιτείται χειροκίνητη ανάκαμψη, μειώνοντας σημαντικά την ένταση εργασίας του χειριστή.
- Πνευματική συσκευή σύσφιξηςΗ σχεδίαση τύπου τράβηξης σημαίνει ότι δεν είναι απαραίτητο να συνδεθεί ένα καλώδιο γείωσης συγκόλλησης σε κάθε στύλο πριν από τη συγκόλληση.με λιγότερη παραμόρφωση μετά τη συγκόλληση, και ευκολότερη λειτουργία.
- Διαδικασίες διπλής συγκόλλησηςΥποστηρίζει τόσο τη συγκόλληση με βυθισμένο τόξο όσο και τη συγκόλληση με προστασία αερίου CO2 σε ένα μηχάνημα.
- Πίσω πλάτη αθόρυβη στήριξη κυλίνδρων (πρότυπο) Χωρίς καροτσάκι υποστήριξης και χωρίς χειροκίνητη ανάκαμψη, διευκολύνει τη φόρτωση των στύλων στο μηχάνημα και μειώνει το ανθρώπινο δυναμικό.
- Συσκευή καθοδήγησης πίσω πόλου∆εσφαλίζει την ακριβή τοποθέτηση καθ' όλη τη διάρκεια της διαδικασίας συγκόλλησης.
Εφαρμογή
Το μηχάνημα είναι σχεδιασμένο για την αυτόματη συγκόλληση ραφής πολυγωνικών και κυκλικών κομβικών (κωνικών) πολών φωτός.Τραβάει το φωτεινό στύλο από το μικρό άκρο στο μεγάλο άκρο, ενώ ο υδραυλικός κύλινδρος, μέσω μιας μηχανικής αλυσίδας και ενός τροχού σκουληκιού, σπρώχνει τους τροχούς συμπίεσης για να κλείσει τον στύλο και να πραγματοποιήσει συγχρόνως συγκόλληση.
Τυποποιημένα εξαρτήματα μηχανών

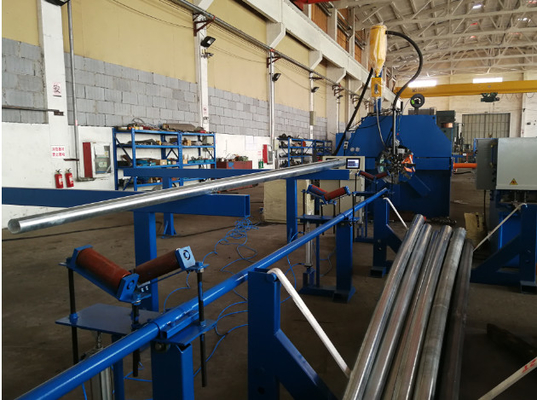

- Μακρύ τραπέζι εργασίας με σύστημα οδήγησης τροχιάς και ράφους για το καροτσάκι έλξης
- Τραβηχτικό καρότσι: κινητήρας ρυθμιζόμενης συχνότητας, σύστημα κίνησης, συσκευή καθοδήγησης και σύστημα πνευματικής συμπίεσης
- Υδραυλική μονάδα συμπίεσης και συγκόλλησης: 8 σύνολα τροχών συμπίεσης για πολυγωνικούς και κωνικούς πόλους, καθώς και πρόσθετο πλευρικό υδραυλικό σύστημα συμπίεσης για πόλους μεγάλου πάχους
- Σύστημα συγκόλλησης: συγκόλληση με βυθισμένο τόξο και συγκόλληση με προστασία από αέριο CO2, συμπεριλαμβανομένης της πηγής ενέργειας, του συστήματος τροφοδοσίας συρμάτων, του συστήματος ανάκτησης ροής και του συρμού συγκόλλησης
- Σωστή στήριξη κυλίνδρων στην πλάτη (πρότυπο)
- Υδραυλικό σύστημα: διπλή αντλία, διπλός κινητήρας, διπλό σύστημα ελέγχου
- Πνευματικό σύστημα για τη συμπίεση των στύλων

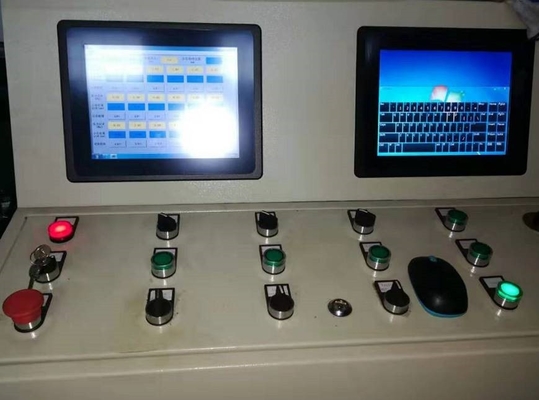

- Ηλεκτρικό σύστημα ελέγχου: μετατροπέας συχνοτήτων, πίνακας χειρισμού, καλώδια κλπ.
Τεχνικές προδιαγραφές
| Άρθρο |
Προδιαγραφές |
| Δυνατή διάμετρος |
60·340 mm |
| Εφαρμόσιμο μήκος |
14,000 mm |
| Μέγεθος δολιού |
2,000 mm |
| Δυνατότητα εκτόξευσης |
Διάμετρος 60·340 mm: 2,8·5 mm; Διάμετρος 200·340 mm: 4·8 mm |
| Ποσότητα των ποδιών σύσφιξης |
8 μονάδες (περισσότερα σημεία συμπίεσης = λιγότερη πίεση, λιγότερη επιφανειακή σήμανση) |
| Δύναμη κινητήρα αντλίας |
4 kW |
| Τραβήχνω τη δύναμη του κινητήρα της Ντόλι |
4 kW, εναλλασσόμενη ταχύτητα |
| Μηχανή συγκόλλησης |
500 A (Σύζευση με βυθισμένο τόξο + Σύζευση με προστασία από αέριο CO2) |
| Διάμετρος καλωδίου συγκόλλησης |
1.2·2.0 mm (επιλέγεται ανάλογα με το πάχος των στύλων) |
| Ταχύτητα εργασίας |
1·3 m/min (διαφέρει ανάλογα με το πάχος) |
| Κύρια ηλεκτρικά εξαρτήματα |
Γνωστή διεθνής μάρκα |
| Μετατροπέας κύριας συχνότητας |
Γνωστή διεθνής μάρκα |
| Κεντρικός κινητήρας |
Αξιόπιστο διεθνές εμπορικό σήμα |
| Πηγή ισχύος συγκόλλησης |
Γνωστή διεθνής μάρκα |
| Βάρος |
6,000 kg |
| Συνολικές διαστάσεις (L × W × H) |
31,000 × 3,000 × 4,500 mm |
Προαιρετικές και τυποποιημένες λειτουργίες
- Επιπλέον υδραυλικά κύλινδροι και στις δύο πλευρές∆ Κατάλληλο για φωτεινούς στύλους μικρής διαμέτρου, μεγάλου πάχους ή στύλους κατασκευασμένους από χαλύβδινη πλάκα υψηλής αντοχής στη σύσφιξη· παρέχει ισχυρή δύναμη κλεισίματος κατά την ταυτόχρονη εκτέλεση συγκόλλησης.
- Η συσκευή Dolly Fast ReturnΜετά τη συγκόλληση, πατάτε το κουμπί και το δολί επιστρέφει στην κύρια κεφαλή συγκόλλησης με μεγάλη ταχύτητα και σταματά αυτόματα (τα χειροκίνητα μηχανήματα πρέπει να σπρώχνουν πίσω από τους χειριστές,που απαιτεί μεγάλη εργασία και χρόνο).
- Πνευματική μονάδα συμπίεσηςΣημείωση: οι μηχανές συγκόλλησης στύλων τύπου σπρώξιμου τύπου δεν έχουν μονάδα συγκόλλησης και απαιτούν τη σύνδεση καλωδίου γείωσης σε κάθε στύλο πριν από τη συγκόλληση.η μηχανή τύπου έλξης προσφέρει πιο σταθερή ταχύτητα συγκόλλησης, λιγότερη καμπύλη συγκόλλησης μετά τη συγκόλληση και δεν χρειάζεται να συνδέεται ένα καλώδιο γείωσης για κάθε στύλο.
Γενικές ερωτήσεις
Ε1: Τι είδη πολών φωτισμού μπορεί να συγκολλήσει αυτό το μηχάνημα;
Α: Είναι κατάλληλο για πολυγωνικές και κυκλικές κομβικές (κωνικές) φωτεινές στύλες ενός τεμαχίου με διάμετρο 60 ̊340 mm και μήκος έως 14.000 mm.
Ε2: Μπορεί να χειριστεί πόλους μεγάλου πάχους ή μικρής διαμέτρου;
Ναι, με τους διπλό πλευρικούς κυλίνδρους ώθησης και τους προαιρετικούς επιπλέον υδραυλικούς κυλίνδρους και στις δύο πλευρές, μπορεί να κλείσει και να συγκολλήσει πόλους μεγάλου πάχους, μικρής διαμέτρου,και στύλοι από χαλύβδινη πλάκα υψηλής αντοχής στη σύσφιξη.
Ε3: Ποιες διαδικασίες συγκόλλησης υποστηρίζει το μηχάνημα;
Η πηγή ισχύος συγκόλλησης 500 A υποστηρίζει καλώδιο συγκόλλησης 1,2 ̇ 2,0 mm, που επιλέγεται ανάλογα με το πάχος του πόλου.
Ε: Μπορεί να προσαρμοστεί το μηχάνημα;
Α: Ναι. Οι διαμορφώσεις μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις διάμετρου, μήκους και πάχους των πόλων σας. Παρακαλούμε στείλτε μας τις προδιαγραφές των πόλων σας για μια προσαρμοσμένη λύση.
Ε: Τι γίνεται με την παράδοση, την εγκατάσταση και την υπηρεσία μετά την πώληση;
Α: Παρέχουμε επαγγελματική συσκευασία εξαγωγής, καθοδήγηση εγκατάστασης και τεχνική υποστήριξη. Παρακαλούμε επικοινωνήστε μαζί μας για χρόνο παράδοσης και όρους εγγύησης σύμφωνα με τον προορισμό και τις απαιτήσεις σας.
