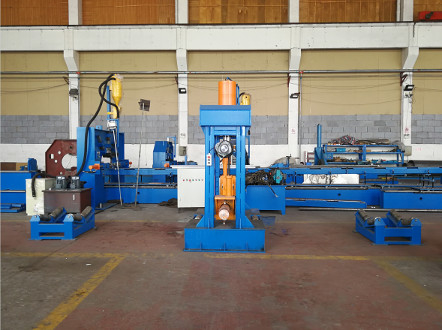

Μηχανή συναρμολόγησης υψηλού μαστού και ευθυγράμμισης ,μοντέλο: HJZ-800
(fή Υψηλό στέλεχος, Μονοπώλιο, 5G πόλος)
Πεδίο εφαρμογής:
1Ιδιαίτερα κατάλληλο για έξυπνους πόλους, πόλους 5G, πόλους ηλεκτρικής ενέργειας, πόλο υψηλής άξονας και μονοπόλο με σχετικά μεγάλη διάμετρο και παχύτερο πάχος
2Λειτουργία 1: Διόρθωση του στύλου μετά από διαμήκη συγκόλληση.

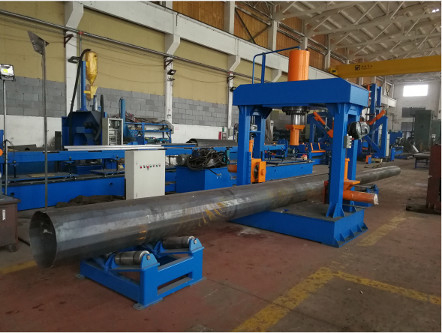

3. Λειτουργία 2: Μετά την κάμψη, τα δύο κομμάτια συνδέονται από τους άνω και τους πλευρικούς κυλίνδρους και στη συνέχεια εκτελείται χειροκίνητη συγκόλληση, η οποία είναι βολική για την επόμενη διαδικασία συγκόλλησης.
4Λειτουργία 3: Είναι ένας πλήρης κύκλος για τον συγκολλημένο στύλο, ο οποίος είναι βολικός για την συναρμολόγηση της φλάντζας.
ΤΕΧΝΙΚΑ χαρακτηριστικά
| - Όχι, όχι, όχι. |
Άρθρο |
Μονάδα |
Αξία |
| 1 |
Σχήμα |
|
HJZ-800 |
| 2 |
Μαξ, διάμετρος του στύλου
|
χμ |
800 |
| 3 |
Μαξ, πάχος του στύλου
|
χμ |
12 χιλιοστά |
| 4 |
Εργατικό δυναμικό |
ΣΧ |
800 |
| 5 |
Μέγιστη στροφή |
Μμμ. |
550 |
| 6 |
Μέγιστη απόσταση από τη ράβδο έως το τραπέζι εργασίας |
Μμμ. |
950 |
| 7 |
Δύο πλευρικές ισχύς κυλίνδρουδύναμη |
ΣΧ |
200x2 |
| 8 |
πλάγιαστροφή κυλίνδρου |
χμ |
400 |
| 9 |
Απόσταση κίνησης από το άνω προς το κατώτερο για διπλό κύλινδρο |
χμ |
400 |
| 10 |
Μέγιστη πίεση λειτουργίας |
MPa |
21 |
| 11 |
Υψόμετρο του επιπέδου εργασίας από το έδαφος |
χμ |
305 |
| 12 |
Εσωτερική απόσταση στη στήλη |
χμ |
1250 |
| 13 |
Συνολική ισχύς κινητήρα |
kW |
7.5+5.5 |
| 14 |
Βάρος |
χιλιόγραμμο |
4000 |
| 15 |
Συνολικό μέγεθος |
χμ |
1300*1900*2200 |
Τεχνική εξήγηση:

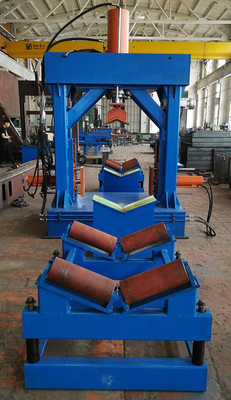

1Το μηχάνημα αυτό έχει δομή τριών ακτίνων, και ο κύλινδρος ελαίου είναι εγκατεστημένος στο κέντρο της άνω ακτίνας και τρέχει πάνω και κάτω.
2Οι κύλινδροι στις δύο πλευρές είναι εγκατεστημένοι και στις δύο πλευρές του κύριου κινητήρα και οι πλευρικοί κύλινδροι μπορούν να λειτουργούν πάνω και κάτω μέσω της δομής της ράβδου βίδας του κινητήρα.
3. Όλες οι ενέργειες τρέχουν, δηλαδή, πατώντας το αντίστοιχο κουμπί θα έχει την αντίστοιχη δράση, και θα σταματήσει μετά την απελευθέρωσή του.Οι φιάλες και στις δύο πλευρές μπορούν να λειτουργούν ταυτόχρονα ή χωριστά. .
4- να τοποθετούνται δύο σειρές υποστηρικτικών συσκευών κυλίνδρων στις μπροστινές και πίσω θέσεις του τραπεζιού εργασίας της μηχανής, ώστε να διευκολύνεται η κίνηση του εργασιακού τμήματος προς τα εμπρός και προς τα πίσω.
5Οι μπροστινοί και οι πίσω τροχοφόροι τροχοί είναι εξοπλισμένοι με συσκευές ελαστικών.η πίεση ενεργεί στο ελατήριοΤο ελατήριο είναι συμπιεσμένο και το πρόσωπο της ράβδου είναι κοντά στο V- σχήμα μπλοκ.
6Η κύρια φιάλη λάδι και οι πλευρικές φιάλες λάδι έχουν ξεχωριστά κυκλώματα λάδι, τα οποία δεν παρεμβαίνουν μεταξύ τους και δεν θα χάσουν πίεση.
7. Με ασύρματη χειριστή χειρισμού τηλεχειρισμού,
8.Πολυουρεθάνιο κάλυμμα για την πρόληψη των εντριβών
