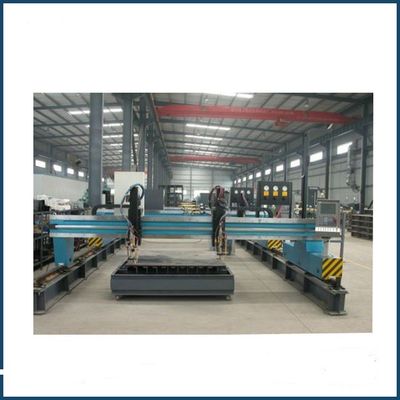

CNC τύπων ατσάλινων σκελετών 4000mm τέμνουσα μηχανή πλάσματος με την κάθετη και οριζόντια κοπή

1.☆Σύντομη εισαγωγή

CNC series digital cutting machine is a kind of newly researched and developed efficient automatic cutting equipment for steel plate to support processing of metallic parts based on absorbing domestic and overseas advanced software and hardware technology and it can perform vertical and horizontal cutting and cutting on any position of arc curveΟ εξοπλισμός διαθέτει κατάλληλη δομή, εύκολη λειτουργία και προηγμένη τεχνολογία κλπ.Η κοπή με φλόγα CNC είναι μια παραδοσιακή μέθοδος θερμικής κοπής, η οποία εφαρμόζεται για την κοπή της πλάκας χάλυβα άνθρακα με καλή ποιότητα και το πάχος κοπής είναι 6-150 mm.Η μηχανή κοπής πλάσματος CNC εφαρμόζεται για την κοπή ανοξείδωτου χάλυβα και μη σιδηρουργικού χάλυβα με γρήγορη ταχύτηταΕίναι η καλύτερη επιλογή για να αποκτήσετε την υψηλότερη ποιότητα του υλικού κοπής μετάλλου.Η μηχανή κοπής CNC εφαρμόζεται ευρέως στο αυτοκίνητο, ναυπηγική βιομηχανία, πετροχημική βιομηχανία, λέβητες, δοχεία υπό πίεση, κατασκευαστικά μηχανήματα, μηχανήματα ελαφρής βιομηχανίας και άλλες βιομηχανίες.

2.☆Βασικά στοιχεία

3.☆ Συστατικά λειτουργίας

4.☆ Βασικές τεχνικές προδιαγραφές

5.☆ Περιβάλλον εργασίας

6.☆ Εισαγωγή μηχανών

Η μηχανή ψηφιακής κοπής σειράς CNC είναι μια νέα μηχανή σχεδιασμού σε καλή λειτουργία.Οι κύριες λειτουργίες και τα χαρακτηριστικά του παρακάτω:

• Κεντρική δομή:

Η μηχανή κοπής με ψηφιακό έλεγχο της σειράς CNC αποτελείται από πλαισίο πύργου (που αποτελείται από ράβδο και δύο άκρες ράβδους), κύριο τροχιά, εγκάρσια πλάκα, σήκωση κόψιμο φακό,Πύργος κοπής κάθετης λωρίδας, πλατφόρμα κοπής, συστατικό σέττον, σύστημα διαδρομής αερίου, ηλεκτρικό σύστημα ελέγχου και σύστημα ελέγχου σερβο, κλπ.

• Φρέμα γάντριας:

Φύλακα: Η δομή συγκόλλησης τετραγωνικών δομών για την αφαίρεση της έντασης χρησιμοποιείται για τη φύλακα.Η επιφάνεια οδήγησης κάθε τροχιάς οδηγού έχει υποβληθεί σε επεξεργασία ακριβείας με ηχητική αντοχή και ακρίβειαΤο εγκάρσιο ράφι στερεώνεται από το μπουρνούλι στην τροχιά, το οποίο επεξεργάζεται από δοκάρι.Μία από τις πλευρές της δομής εγκατεστημένη 45 # υψηλής ποιότητας χάλυβα άνθρακα τροχιάΜετά την θέρμανση, η επιφάνεια της πίστας είναι με υψηλή ακαμψία και σκληρή φθορά για να συνειδητοποιήσει τη χρήση της εγκάρσιας planker.το μηχάνημα μπορεί να είναι εξοπλισμένο με σιδηρόδρομο για την κίνηση 9 τεμαχίων (εξαρτάται από τους πελάτες) πολυκεφαλής κατακόρυφη λωρίδα κοπής πυρσό στην άλλη πλευρά της δομήςΟ σιδηρόδρομος αυτός επεξεργάζεται εκ των προτέρων και σχηματίζεται ως τύπος συναρμολόγησης για την κάλυψη των αναγκών της πολλαπλής κεφαλής κάθετης κοπής λωρίδας αερίου.

Τελική ράβδος: Η ενεργή ράβδος του τέρματος υιοθετεί συγκόλληση τύπου κιβωτίου φύλλου και απομακρύνει την ένταση συγκόλλησης μετά τη συγκόλληση,που είναι συμπαγής και όμορφη εμφάνιση και επεξεργασία της τοποθεσίας κλειδί χαντάκι με τη σύνδεση της επιφάνειας της δομής για να εξασφαλιστεί το μέγεθος της εγκατάστασηςΟ κινητήρας κυλινδρικής τροφοδοσίας, κατασκευασμένος στην Ιαπωνία, και ο μειωτικός μηχανισμός, κατασκευασμένος στη Γερμανία, είναι εγκατεστημένοι στην οδηγημένη ακτίνα, η οποία επίσης ελέγχεται από την οδηγημένη συσκευή.Η συσκευή μετάδοσης είναι εγκατεστημένη στην πλακέτα οδήγησης, με συσκευή πιέσεως ελαστικών εγκατεστημένη σε μία πλευρά, για να εξασφαλίζεται η μετακίνηση και η μετάδοση του κιβωτίου και του ράφου, ώστε να κινηθεί σταθερά ο εξοπλισμός και να ικανοποιείται η απαίτηση αλλαγής ταχύτητας.Οριζόντιο τροχό καθοδήγησης είναι εγκατεστημένο στα δύο άκρα της άκρης δοκάρι, το οποίο χρησιμοποιείται για τη ρύθμιση του περιεχομένου πίεσης του συγκεντρωτικού τροχού στη σιδηροτροχιά.

Το πλαίσιο του γάντιου αποτελείται από δοκάρι και δοκάρι άκρου και στα δύο άκρα, με τοποθέτηση από κυψέλη στο ένα άκρο.συνδυάζει μπουλόνια υψηλής αντοχής για να εξασφαλίζει σταθερή λειτουργία του εξοπλισμού χωρίς καμία απόκλισηΚατά τη διάρκεια της λειτουργίας, το σκούπισμα σκόνης τοποθετείται και στις δύο άκρες της επιφάνειας της άκρης της δομής.απομακρύνει τις ακαθαρσίες από την επιφάνεια του σιδηροδρόμου για να εξασφαλίσει τις απαιτήσεις επεξεργασίας και θερμικής κοπής για να διευκολύνει τη κοπήΚατά την επιτάχυνση, την επιβράδυνση και τη μετατόπιση, μπορεί να εξασφαλιστεί η μέγιστη ακρίβεια ταξιδιού του εξοπλισμού.

• Κεντρική και βοηθητική τροχιά:

Η επεξεργασία σιδηροτροχιάς υψηλής αντοχής χρησιμοποιείται για το διαμήκη σιδηρόδρομο και στις δύο πλευρές.και ακριβής ράφι επεξεργασίας είναι εγκατεστημένο στην εξωτερική πλευρά της σιδηροτροχιάς για να κάνει την κίνηση κινητήρα κίνηση μετάδοσης του κιβωτίου και ράφι ζευγάρι. Συνδέστε το σιδηρόδρομο με την πλάκα πιέσεως, την πλάκα δέσμευσης και τον άξονα σύνδεσης και στερεώστε το στην δομή υποστήριξης.Πρέπει να απομακρύνει την ένταση και να εξασφαλίζει την ευθεία, ο παράλληλος και οριζόντιος χαρακτήρας της σιδηροτροχιάς καθοδήγησης, η μέθοδος επεξεργασίας ακριβείας και η κατάλληλη τεχνολογία επεξεργασίας εξασφαλίζουν την ακριβή λειτουργία της κατασκευής,εγκατάσταση και ακρίβεια του προϊόντος ώστε να γίνεται ηχητή διαδρομή των εργαλείων και του ράφου με σταθερή λειτουργία.

• Φωτιά για την ανύψωση και την κοπή:

Για την υλοποίηση της ανύψωσης του φακού κοπής, χρησιμοποιούνται ζευγάρι βίδες μετάδοσης και άμεση γραμμή για το μηχάνημα κοπής με αριθμητικό έλεγχο.Ο κινητήρας συνεχούς ρεύματος TWT, κατασκευασμένος στην Ταϊβάν, χρησιμοποιείται ως συσκευή μετάδοσηςΤο λαμπτήρα κοπής κινείται ελεύθερα στην ράβδο ανύψωσης η λειτουργία ελέγχεται από διακόπτη ταξιδιού για την επίτευξη μη ειδικής ανύψωσης.Η ομάδα φακού κοπής περιλαμβάνει ένα σύνολο φακού κοπής με αριθμητικό έλεγχο και συσκευή ανάφλεξης.Οι φανοί κοπής συνδέονται με πλάκα στερέωσης και ράβδο ανύψωσης για να εξασφαλιστεί η ευέλικτη κίνηση του φανού κοπής.

• Σύστημα διαδρομής αερίου

Ο σχεδιασμός του συστήματος διαδρομής αερίου πρέπει να εξασφαλίζει ασφαλή και αξιόπιστη λειτουργία.συλλογική παροχή αερίου ή παροχή αερίου από λεωφορείο διασταύρωσης, με καθαρότητα οξυγόνου 99,7% και προπάνιο 86%.διανομή σειράς και αριθμητικό έλεγχο κόψιμο φλόγα (κατακόψιμο λωρίδα κόψιμο φλόγα) για να σχηματίσουν ένα σύστημα αεροπορικής οδού. Το κουτί της πηγής αερίου διαθέτει 3 βαλβίδες μείωσης και μετρητές πίεσης. Το οξυγόνο εισέρχεται με δύο τρόπους και το προπάνιο εισέρχεται στο σύστημα μείωσης του κουτιού της πηγής αερίου. Μετά τη μείωση της πίεσης, το οξυγόνο εισέρχεται στο σύστημα μείωσης.λαμβάνεται η απαιτούμενη πηγή αερίου, πίεση οξυγόνου 0,98Mpa και πίεση ακετυλενίου 0,14Mpa, η πηγή αερίου εισέλθει στη σειρά διανομής μέσω του σωλήνα σύνδεσης, η οποία αποτελείται από 3 σειρές σωλήνων και να το σταθεροποιήσει στην κύρια επιφάνεια δέσμης με σφραγίδες.Η σειρά διανομής είναι το κύριο σώμα της δομής διανομής του φαγούρα κοπής,ένας δρόμος συνδέεται με τις δύο ομάδες πηγής κοπής με αριθμητικό έλεγχο μέσω της αλυσίδας έλξης του σωλήνα MS και της πηγής αερίουΗ συσκευή αντίστροφης πυρκαγιάς είναι εγκατεστημένη στον αγωγό αερισμού (φωτιά κοπής) για την αποτροπή της αντίστροφης πυρκαγιάς, ώστε η λειτουργία να είναι ασφαλή και αξιόπιστη.Η κατανομή της πίεσης και της ροής της πηγής αερίου ολοκληρώνεται με την περιστροφή της αξίας χειρός της αξίας μείωσης και του φακού κοπήςΗ πίεση κοπής επιλέγεται σύμφωνα με το πάχος της πλάκας κοπής χάλυβα.

7.☆ Κατάλογος βασικών μερών

8.☆ Κατάλογος εξαρτημάτων και εργαλείων

9.☆ Σύστημα ελέγχου CNC

Adtech HC-6500, Κίνα

• Χαρακτηριστικά συστήματος:

10.☆ Πηγή ενέργειας πλάσματος

ΗΠΑ Thermadyne CUTMASTER A120, περισσότερες πληροφορίες παρακαλούμε ανατρέξτε στο www.thermadyne.com

11.☆ Λογισμικό προγραμματισμού

InteGNPS από την Κίνα

Σύντομη εισαγωγή:

Το InteGNPS είναι λογισμικό που χρησιμοποιείται για τον προγραμματισμό μηχανών κοπής NC (Αριθμητικός έλεγχος), υποστήριξη φλόγας, πλάσματος, λέιζερ, υδροξυγόνου κλπ. τύπου μηχανών κοπής.

Το InteGNPS υποστηρίζει το σχεδιασμό και τη φωλιά σε περιβάλλον AutoCAD, το InteGNPS μετατρέπει το αρχείο φωλιάς (AutoCAD DXF) σε αρχείο κώδικα NC για μηχανή κοπής, στο InteGNPS μπορεί να δει το αρχείο φωλιάς AutoCAD,αρχείο κωδικού NC οθόνης, να δείτε τον κωδικό NC ως γραφικό, να προσομοιώσετε βήμα προς βήμα τους κωδικούς NC.

Το InteGNPS μπορεί να παράγει αρχείο κωδικού NC για μηχανή κοπής, τρυπημένη ταινία χαρτιού κλπ., ενσωματωμένο με αυτόματη φωλιά, αντιδιαστροφή πλακιδωτού φύλλου, ευφυή εισαγωγή και εξαγωγή,Αμαξοστοιχία, αντιστάθμιση λογισμικού, έλεγχος σημείων παρεμβολών, γέφυρα κοπής, σημείωση τρύπησης, σήμανση σκόνης, βελτιστοποίηση κώδικα, έλεγχο ορθογραφίας κώδικα NC, κοπή κειμένου και άλλα χαρακτηριστικά. υπολογισμός χρόνου κοπής,βάρος κοπής, τοποθεσία κοπής και χρήση χάλυβα.

Το InteGNPS ενσωματώνεται αποτελεσματικά με το AutoCAD, το αρχείο AutoCAD DWG μπορεί να χρησιμοποιηθεί ως σχεδιασμός μερών απευθείας για την ενσωμάτωση, το InteGNPS είναι απλό στη χρήση, με πλήρεις λειτουργίες και αξιόπιστα,n AutoCAD μπορείτε να σχεδιάσετε σκουληκόμορφα σχέδιαΤο InteGNPS είναι ένα ισχυρό και πρακτικό εργαλείο για τον προγραμματισμό NC.

Χαρακτηριστικά του InteGNPS:

2) Εύκολη στη χρήση, ευκολία στην εκμάθηση, ενσωμάτωση με το AutoCAD. Υποστήριξη πολλαπλών γλωσσών, τώρα υποστηρίζουν την κινεζική (απλούστερη) και αγγλική έκδοση.

3) Ειδική σωρευτική μηχανή αυτοδιορθώσεως, εξασφαλίζει τον ακριβή προγραμματισμό της σύνθετης φωλιάς.

4) Ειδικές καμπίνες που έχουν βάρος μικρότερο από 0,1 mm.

5) Η ειδική αντιδιαστροφή του φωτεινού φύλλου μπορεί να επιτύχει καλή ποιότητα κοπής.

6) Ειδικά σημεία κοπής κοντά αυτοσυνδυάζονται, μειώνουν τους χρόνους κατασκευής τρυπών και βελτιώνουν τη χρήση φύλλου.

7) Ειδική έξυπνη είσοδος και έξοδος, μικρός κύκλος αυτόματη είσοδος / έξοδος από το κέντρο.

8) Ειδική υποστήριξη για την κοπή, την σήμανση, την τρύπηση σύνθετου κώδικα σε ένα αρχείο NC.

9) Ειδική υποστήριξη βελτιστοποίηση μικρών τόξων σε γραμμές, αποτρέποντας την επεξεργασία κάρτας ελέγχου τόξων συμβαίνουν προβλήματα.

10) Υποστήριξη της αντιστάθμισης λογισμικού.

11) Ειδική υποστήριξη cut-in-place cut-over τεχνική, μπορεί να σαρώσει το cut-in-place προεξέχουσα, ιδιαίτερα χρήσιμη για την κοπή πλάσματος.

12) Υποστηρίζεται η μη κλειστή κοπή των περιγραμμάτων.

13) Προσαρμόσιμη θέση κοπής, ευέλικτη κατά την κοπή.

14) Υποστηρίζεται η επανάληψη του προγράμματος.

15) Κωδικός NC σχεδίου οθόνης ως γραφικό, έλεγχο ορθογραφίας, έλεγχο σημείων παρεμβολής.

16) Εκτύπωση προεπισκόπησης της διάταξης ενσωμάτωσης και των παραμέτρων.

17) Ειδική επικοινωνία με το PocketPC, μέσω του PocketPC μπορεί να στείλει κώδικα NC σε μηχανή κοπής, το λογισμικό FastComm είναι μια επιλογή για το PocketPC OS.

18) Υποστηρίζεται η επικοινωνία DNC.

19) Ενσωματωμένη μονάδα αυτόματης φωλιάς.

20) Η έξυπνη ενότητα συστήματος προτάσεων κοπής (InteQuote) σας βοηθά να εκτυπώσετε το έξυπνο φύλλο προτάσεων και την λίστα εξαρτημάτων μετά τον προγραμματισμό.

21) InteGNPS ενσωματώνονται με το Windows Explorer.

22) Υποστήριξη πολλών μηχανών κοπής, φωλιά μια φορά για όλες τις μηχανές κοπής.

23) Υποστήριξη σχεδίου αρχείου με μορφή Tribon-GEN και μετατροπή σε κώδικα μηχανής & AutoCAD

24) Το InteConvert υποστηρίζει όλα τα είδη μετατροπής μηχανικών κωδικών.

Το InteGNPS αναπτύχθηκε πριν από δέκα χρόνια, έχει πλήρεις λειτουργίες, λειτουργεί αξιόπιστα, προγραμματίζεται με ακρίβεια, είναι έξυπνο, εύκολο να το μάθεις, βολικό στη χρήση, τώρα χρησιμοποιείται ευρέως στην Κίνα.

Το InteGNPS είναι μπροστά στον τομέα του προγραμματισμού μηχανών κοπής.
Το InteGNPS είναι για Windows 95/98/NT/2000/Me/XP/2003/Vista.
Υποστήριξη InteGNPS για AutoCAD R12/R13/R14/2000/2002/2004/2005/2006/2007/2008/2009 κλπ.
