Τμήμα κοπής σε μήκος για φωτεινό στύλο

Κόψτε σε μήκος γραμμή για φωτεινό στύλο, μοντέλο: CTLA8x1800

(Πλήρως αυτόματος τύπος, ισοπέδωση 4 στρωμάτων)

Ειδικά χαρακτηριστικά:

Πλήρως Αεκτός απόγΤύπος, αν έχει το σωστό πλάτος για το στύλο, μήκος CNC ελεγχόμενο,Σπονδυλική σΛίγο με την αυτοματοποίηση,

Αυτόματο σύστημα εκφόρτωσης και στοίβωσης.

Με δύο λεπίδες τύπου διπλής γραβάτας άκρη κοπής μονάδα και κοπής μονάδα κωνική.

(ΝΟΤ: αυτόματο σύστημα στοιβάσματος για πλάκες μικρότερης των 6 mm, ελαφριά πλάκα στύλου)

Εφαρμογή:

Είναι για την αποσύνδεση υλικών ελαφρών στύλων, την εξομάλυνση, την κοπή, την κοπή άκρων ξύλισης και τη διαδικασία κοπής κωνικών,

Για να αποκτήσουμε μια πλάτη μικρού πλάτους, μια πλάτη μεγάλης πλάτης πλακέτας χάλυβα.

Τεχνική παράμετρος και σύνθετα προϊόντα

Τεχνική παράμετρος

• Δάχος υλικού:3mm-8mm για το Q235A (Q345=6mm,) θερμότυπο ήπιο χάλυβα, ((ST52=6mm)
• πλάτος του υλικού:800-1800 χιλιοστά
• Βάρος σπείρας από χάλυβα:Μαξ30τόνους
• Εσωτερική διάμετρος ατσάλινης τροχιάς:Φ508mm-Φ760 χιλιοστά
• Ταχύτητα ισοπέδωσης:5 -15m/min
• Αριθμός κυλίνδρων ισοπέδωσης: 13
• Διάμετρος κυλίνδρων ισοπέδωσης:144 χιλιοστά
• Απόσταση κυλίνδρου ισοπέδωσης: 150 χιλιοστά
• Υλικό κυλίνδρου ισοπέδωσης: GCr15
• Σκληρότητα κυλίνδρου ισοπέδωσης: HRC55-58
• Συσκευή στήριξης κυλίνδρων: 3 μονάδες
• Διάμετρος κυλίνδρου υποστήριξης: 150χμ
• Περιοχή μήκους για κλίμακα:2000Επικεφαλής12000 mm ανάλογαΑπαιτήσεις
• Ανοχή μήκους κοπής:± 15 mm (βάση σε πλάκα μήκους 8 m)
• Δύναμη του κινητήρα ισοπέδωσης: 45kw,960 στροφές ανά λεπτό
• Δυνατότητα μηχανής κοπής:8mmx2500 χιλιοστά
• Γωνία περιστροφής της μηχανής κοπής: Max.1.5βαθμό.
• διπλήάκρη και κωνικότηταΤαχύτητα κοπής  15m/min.
• Δύναμη τουκύριοκινητήρα για διακοπή11kw
• Ταχύτητα κίνησης της Ντόλι:15m/min,ρυθμιζόμενο
• Sμικροσκοπία μαχαίριυλικό: H13k
• Τρίψιμο βΛάιντεδιάμετρος:310 χιλιοστά
• Διάμετρος κυλίνδρου κοπής:310 χιλιοστά
• Μέγιστο εσωτερικό πλάτος της μονάδας διπλής κοπής:1800 χιλιοστά
• Μέγιστο εσωτερικό πλάτος της μονάδας κοπής κωνικών:2400 χιλιοστά
• πλάτος της περιοχής για τη μηχανή:περίπου 7000 mm

Λεπτομέρειες της συσκευής

1Ατσάλινο φορτωτικό φορτηγό

Πάνω και κάτω: Υδραυλικά

Οριζόντια κίνηση: μηχανοκίνητη

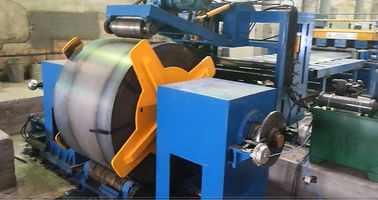

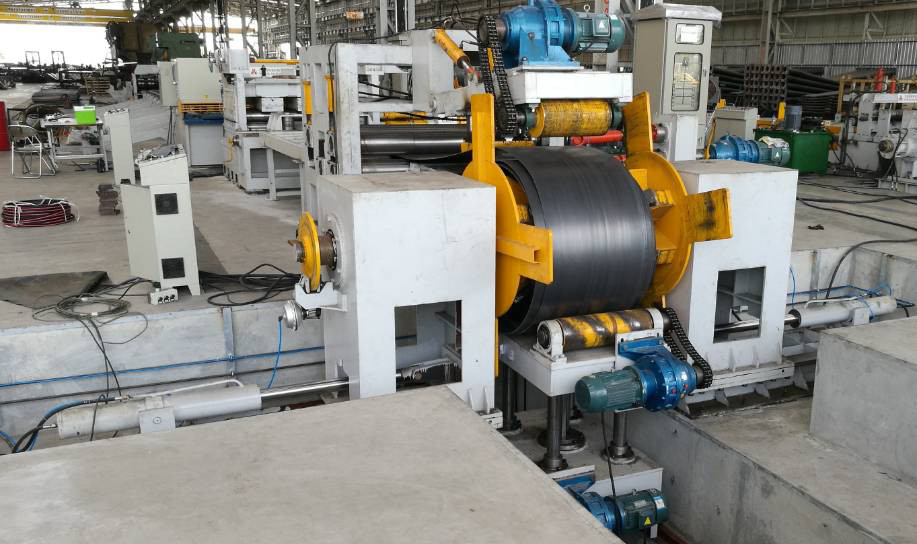

2. Υδραυλικός διπλής κεφαλής ντεκόιλερ τύπου ομπρέλας:

Συμπεριλαμβανομένων:αριστερή και δεξιά μονάδα,

με φρένα που δίνουν την τάση περιστροφής του άξονα.

Άνοιγμα και κλείσιμο: Υδραυλική

3.Υδραυλική πίεση και καθοδήγηση, υδραυλική συσκευή με κεφαλή φτυάρι, τσιμπήμαΔοκιμαστικό

Αποτελείται από πλαίσιο, υδραυλική πίεση και καθοδήγηση συσκευή, υδραυλική συσκευή κεφαλή φτυάρι, τσιμπήματαβερνίκι

και σύστημα κινητήρα, κλπ.

• Υδραυλική συσκευή πίεσης και καθοδήγησης:

Η συσκευή αυτή αποτελείται από υδραυλικό βραχίονα πίεσης και καθοδήγησης, τροχό πίεσης και καθοδήγησης, κιβώτιο ταχυτήτων, κινητήρα κλπ.

• Υδραυλική συσκευή κεφαλής φτυάρι:

Αυτό αποτελείται από υδραυλική συσκευή συρρίκνωσης πλάκας φτυάρι, πλακέτα εξόρυξης, υδραυλική συσκευή κλπ.

• Υδραυλική συσκευή τσιμπήματος

Αποτελείται από διαφάνεια, 2 ρολάρια τσιμπήματος, υδραυλική συσκευή τσιμπήματος, πλαίσιο κλπ.

• Μέρος ισχύος υδραυλικής συσκευής τσιμπήματος

Αυτό αποτελείται από κινητήρα εναλλασσόμενου ρεύματος, κιβώτιο ταχυτήτων, μια ομάδα σπινδέλων και συνδέσεων, στέρεο ρουλεμάν, ένα καθολικό αρθρώμα κλπ.

4Μέσα στριφογυρισμένη επιφάνεια εργασίας

5.Εγκέφαλος

Αποτελείται από πλαίσιο συντεχνίας, κινητή πλάκα, συσκευή ρύθμισης καθοδήγησης, κατακόρυφο λανθασμένο τροχό.

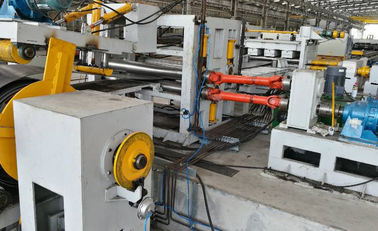

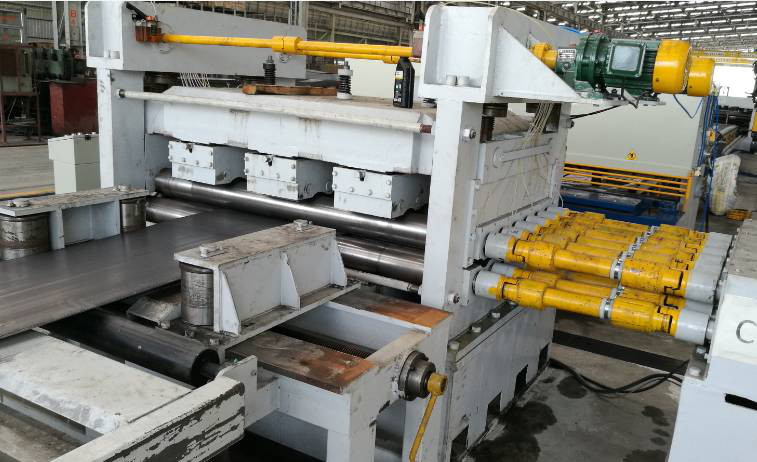

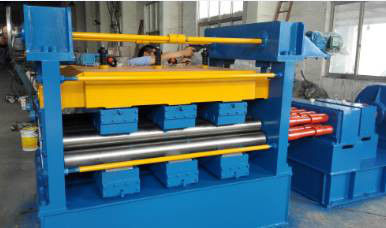

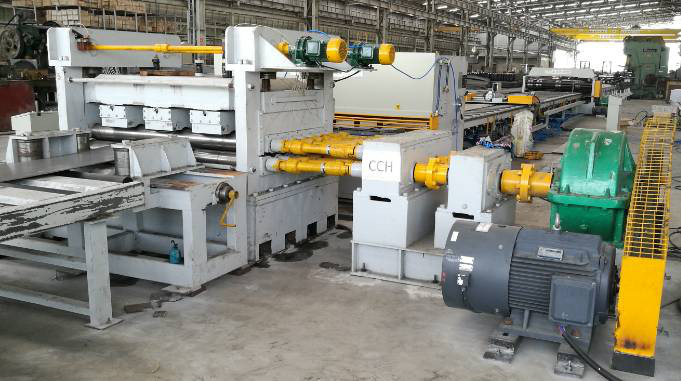

6.Μονάδα ισοπέδωσης:(Τέσσερατύπου στρώσης)

Αυτός είναι ο βασικός εξοπλισμός αυτής της γραμμής που χωρίζεται σε μέρος ισχύος και μέρος υποδοχής.

Το τμήμα ισχύος αποτελείται από στέλεχος ισχύος, επιβραδυντή,Ακινητήρα ρυθμιζόμενης ταχύτητας C,ΑC ηλεκτρικό ντουλάπι

(Οδηγός κινητήρα με συχνότητα εναλλασσόμενου ρεύματος), ζεύξη, θήκη διανομής ισχύος, τροχός ιμάντα, ιμάντα, καθολική σύνδεση και φρένο YWZ, κλπ.

Το μέρος υποδοχής αποτελείται από κάτω στήριγμα, πλαίσιο, κάτω στήριγμα άξονα, στήριγμα συρόμενου άξονα, ελαστικό ρόλο, άνω στήριγμα,

Επικεφαλίδα για την υποστήριξη τροχών προς τα πάνω και προς τα κάτω, τροχός υποστήριξης, ηλεκτρική ανύψωση και συσκευή πιέσεως, συνοδευόμενη από 2 τεμάχια πιέσεως

κινητήρα, χειροκίνητη αντλία λιπαντικού.

Χαρακτηριστικά αυτής της μηχανής:

Υιοθετήθηκε περίπτωση διανομής ισχύος, κάθε ελαστικό ισοπέδωση συνδέονται με καθολική διασταυρούμενη ζεύξη, επάνω και κάτω ισοπέδωση

Η ελαστικότητα του κυλίνδρου είναι τόσο ενεργή, η γραμμική ταχύτητα είναι σταθερή, έτσι ώστε οι τριβές μεταξύ της επιφάνειας του κυλίνδρου και της πλάκας θα μειωθούν, γεγονός που θα μπορούσε να

αποτελεσματικότητα ταχείας ισοπέδωσης.

Υπάρχουν δύο σετ ρυμουλκούμενων επί των δύο πλευρών του άξονα ισοπέδωσης, ένα σετ ρυμουλκούμενου πεδίου που χρησιμοποιείται για τη μείωση του

Η ατμόσφαιρα μπορεί να προκαλέσει τριβές και να αποτρέψει την άξονα από την απελευθέρωση, η οποία θα μπορούσε να αυξήσει την αποτελεσματικότητα.

Δύο ομάδες τροχών υποστήριξης είναι εγκατεστημένες στο μηχάνημα, οι οποίες μπορούν να ρυθμίζουν πάνω και κάτω, μπροστά και πίσω πλευρές.

Για να υποστηρίξει τον κύριο ρόλο και να αυξήσει την σκληρότητα του ρόλου και την αποτελεσματικότητα της άμεσης ισοπέδωσης.

που θα μπορούσαν να εμποδίσουν την είσοδο σκωρίας οξειδίου στο ρουλεμάν.

Το μηχάνημα είναι υιοθετήστε εργαλεία σκουλήκι και ράβδος σκουλήκι, μεγάλη στροφή για τη ρύθμιση διπολική επιβράδυνση και πιέζοντας, βαρύ πιέζοντας

Η συσκευή μπορεί να ρυθμίζει μεμονωμένα και συγχρονικά την ανύψωση και την πίεση και να ρυθμίζει χειροκίνητα τη μικρορύθμιση.

Ο κυλίνδρος ισοπέδωσης είναι μεσαίας συχνότητας ανάφλεξη επαγωγής, βαθύτερο επίπεδο, το οποίο θα μπορούσε να αποφύγει την καύση του ρουλεμάν όταν είναι κοντά σε λάδι και

Θα μπορούσε να παρατείνει τη ζωή της μηχανής.

Τα κύρια εξαρτήματα δονούνται από προηγμένο δονητή στην πατρίδα που θα μπορούσε να καταστρέψει το άγχος και να μειώσει την κάμψη..Ο κινητήρας είναι κινητήρας σταθερού ρεύματος ρυθμιζόμενης ταχύτητας,Ειδικότερα, το σύστημα Eurotherm θα μπορούσε να μειώσει τον χρόνο ανύψωσης και πέδησης (δύο τρίτα συντομότερος χρόνος πέδησης από τους συνηθισμένους) και την αποτελεσματικότητα ταχείας ισοπέδωσης..

7.Τύπος περιστροφήςΜηχανή κοπής:

Συμπεριλαμβανομένων:Υδραυλική κοπή δέσμης κλίσης Q12Y-6*2000.

Το κούρεμα μπορεί να περιστραφεί 3 βαθμούς για να είναι κατάλληλο για ελαφριά πλάκα στύλουκόβοντας.

Μετά την κοπή, η πλάκα θα είναιΠαράλληλογραμμή, με αυτόν τον τρόπο μειώνει τα απόβλητα υλικού και να είναι εύκολο για την επόμενη διαδικασία της κατασκευής φωτεινών πόλων

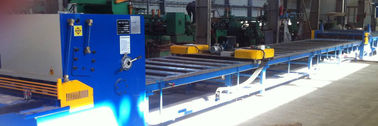

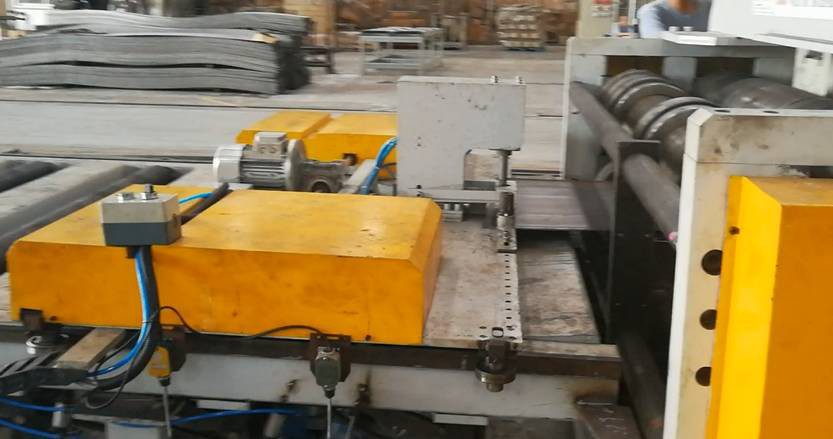

8.ΠΠίνακας στήριξης μήκους 1 + καρότσι, με συσκευή αυτοματισμού:

Υπάρχει μια κούκλα στο μπροστινό μέρος τουδιπλή άκρηΓια τον έλεγχο τηςΜετακόμωση ευθείας και ορθογώνιας πλάκας.Με την αλλαγή της θέσης του πώματος στο dolly για να ελέγξει τοΜέγεθος ορθογώνιας πλάκας.

Η κούκλα με μηχανοκίνητη οδήγηση, μπορεί να μετακινηθεί στη σωστή θέση στο τραπέζι ανάλογα με το μήκος της πλάκας του στύλου.

ΗπίνακαΡολάρι με μηχανοκίνητη οδήγηση, όταν το ρολάρι βυθίζεται με κινητήρα, η πλάκα μπορεί να μετακινηθεί προς την κοπήμονάδαΚαι δεν χρειάζεται να σπρώξετε την πλάκα χειροκίνητα.Επολύ κυλίνδρος με πνευματικό συμπλέκτη, μπορεί να οδηγείται από κινητήρα και αλυσίδαΣύστημα, επίσης μπορεί να μετακινήσει το πιάτοχειροκίνηταγια τη ρύθμιση της πλάκας.

Τόσο με την κούκλα όσο και με το παγωτό.Για την μονάδα κοπής άκρων, υπάρχει πνευματική συσκευή για να σταματήσει η πλάκα ώθησης για να λάβει τη σωστή διάσταση της ορθογώνιας πλάκας.

9- Η συσκευή ανύψωσης πλάκας.

ΤΗ συσκευή του περιλαμβάνει δύο ατμοσφαιρικούς κυλίνδρους, και μπορεί να μετακινηθεί σε διαφορετική θέση ανάλογα με το μήκος της πλάκας.

Wόταν η πλάκα φτάσει στο μπροστινό μέρος της μονάδας κοπής, η πλάκα θα σταματήσει, αυτή η συσκευή θα αυξηθείτην πλάκα, έτσι ώστε η νταλίκα να μπορεί να σφίξει και να μετακινήσει την πλάκα.

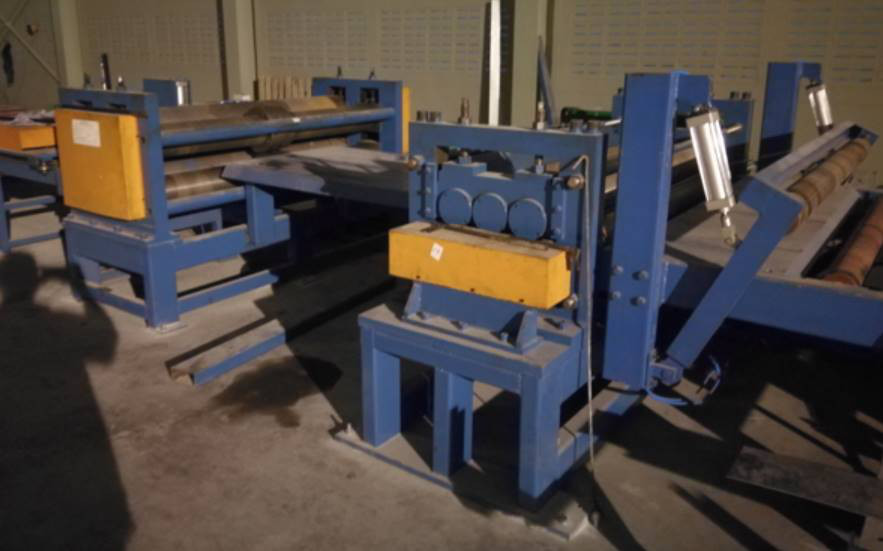

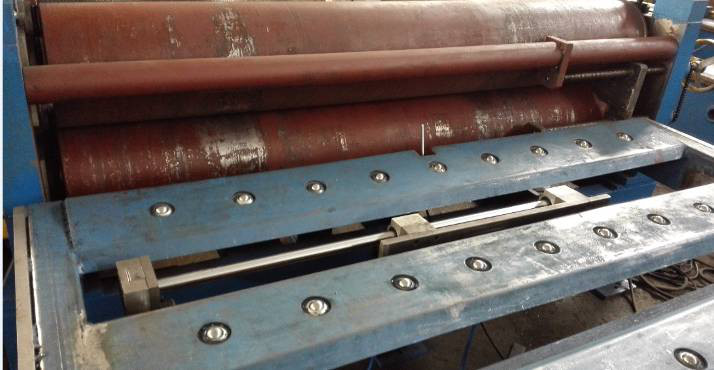

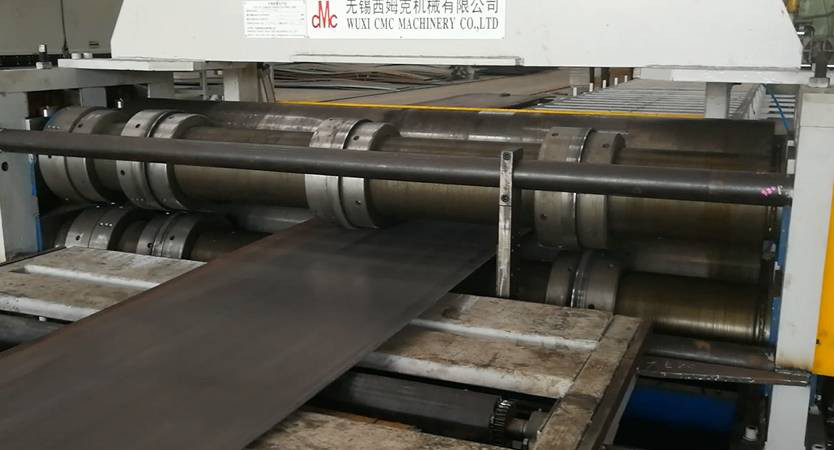

• Μονάδα διπλής κοπής.

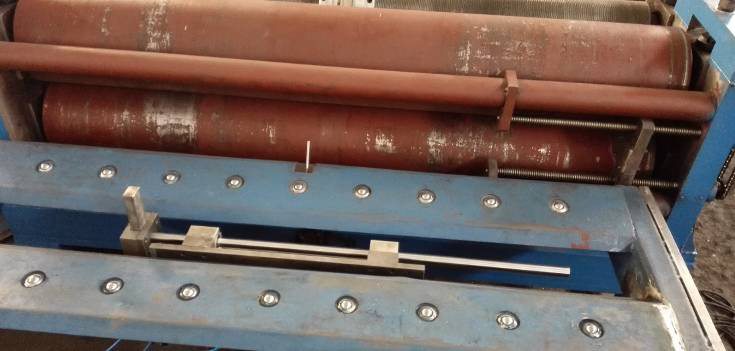

Το διπλόάκρηΗ μηχανή κοπής βασίζεται στην αρχή της κοπής με κυλίνδρωση για την κοπή της χαλυβουργίας.

Είναι για την κοπή της άκρης γρατζουνιού της θερμά τυλιγμένης πλάκας χάλυβα για να λάβετε το ακριβές πλάτος για τον φωτεινό στύλο.

Συμπεριλαμβανομένων:Δύο ζεύγη κυλίνδρων, κινητήρας, κιβώτιο ταχυτήτων, τέσσερις λεπίδες

Δύο κυλίνδροι τύπου βίδες προς τα πάνω και προς τα κάτω, με δύο ζευγάρια λεπίδες κοπής.

Οι κυλίνδροι τύπου βίδες είναι εύκολοι για τη ρύθμιση της λεπίδας κοπής σε οποιαδήποτε θέση για την κοπή οποιουδήποτε μεγέθους πλάκας.

- Έντεκα.ΠΠίνακας στήριξης μήκους 1 + καρότσι, με συσκευή αυτοματισμού:

Υπάρχει μια ντολί στο μπροστινό μέρος της μονάδας κοπής.

Κλειδί για να ελέγχεται ο ρυθμός κοπής.

Η κούκλα με μηχανοκίνητη οδήγηση, μπορεί να μετακινηθεί στη σωστή θέση στο τραπέζι ανάλογα με το μήκος της πλάκας του στύλου.Αν

Κρατήστε την πλάκα για να πάρετε την κατεύθυνση κίνησης της δεξιάς πλάκας.

ΗπίνακαΡολάρι με μηχανοκίνητη οδήγηση, όταν το ρολάρι βυθίζεται με κινητήρα, η πλάκα μπορεί να μετακινηθεί προς την κοπήμονάδακαι όχι

Πρέπει να σπρώξετε την πλάκα χειροκίνητα.Επολύ κυλίνδρος με πνευματικό συμπλέκτη, μπορεί να οδηγείται από κινητήρα και αλυσίδαΣύστημα, μπορεί επίσης

Μετακινήστε το πιάτο.χειροκίνηταγια τη ρύθμιση της πλάκας.

Τόσο με την κούκλα όσο και με το παγωτό.nt μονάδα κόψιμο κωνικό, υπάρχουν πνευματικές συσκευές για να σπρώξετε πλάκα να σταματήσει για να πάρει το σωστό κωνικό

γωνία κοπής.

12- Η συσκευή ανύψωσης πλάκας.

ΤΗ συσκευή του περιλαμβάνει δύο ατμοσφαιρικούς κυλίνδρους, και μπορεί να μετακινηθεί σε διαφορετική θέση ανάλογα με το μήκος της πλάκας.

Wόταν η πλάκα φτάσει στο μπροστινό μέρος της μονάδας κοπής, η πλάκα θα σταματήσει, αυτή η συσκευή θα αυξηθείτην πλάκα, προκειμένου να

Η Ντόλι μπορεί να σφίξει και να μετακινήσει την πλάκα.

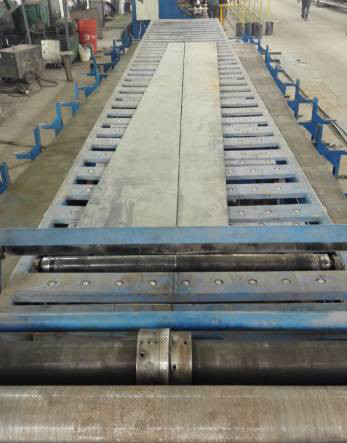

13Μονάδα κοπής κοπής

Το μηχάνημα κοπής με κωνικό τρόπο βασίζεται στην αρχή της κοπής με κυλίνδρωση για την κοπή της χαλυβουργίας.Και να πάρω μια πλάκα τραπέζιου.

με ένα ορισμένο ποσοστό σύγχρονων.

Συμπεριλαμβανομένων:δύο ζεύγη κυλίνδρων τσιμπήματος, κινητήρα, κιβώτιο ταχυτήτων, κυλίνδρους τσιμπήματος πάνω και κάτω, δύο λεπίδες,

Πάνω και κάτω δύο κυλίνδροι τύπου βίδες, με ένα ζεύγος λεπίδων κοπής.

Οι κυλίνδροι τύπου βίδες είναι εύκολοι για τη ρύθμιση της λεπίδας κοπής σε οποιαδήποτε θέση για την κοπή οποιουδήποτε μεγέθους πλάκας.

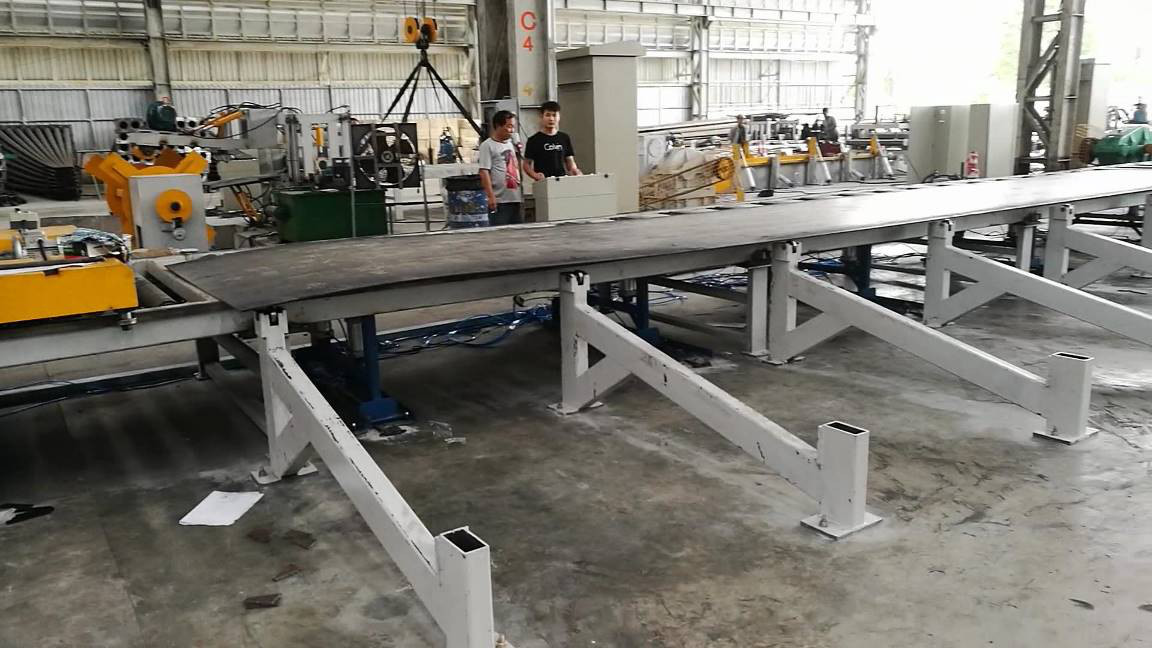

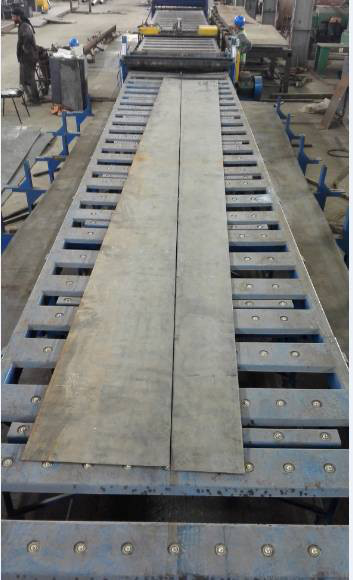

14Τραπέζι στήριξης τύπου σφαίρας για τελική κονιακή πλάκα

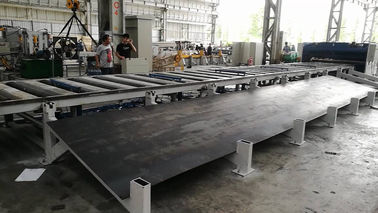

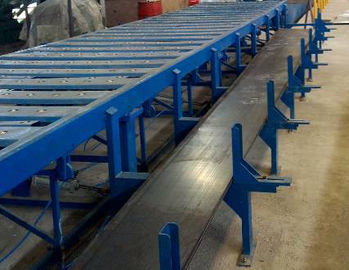

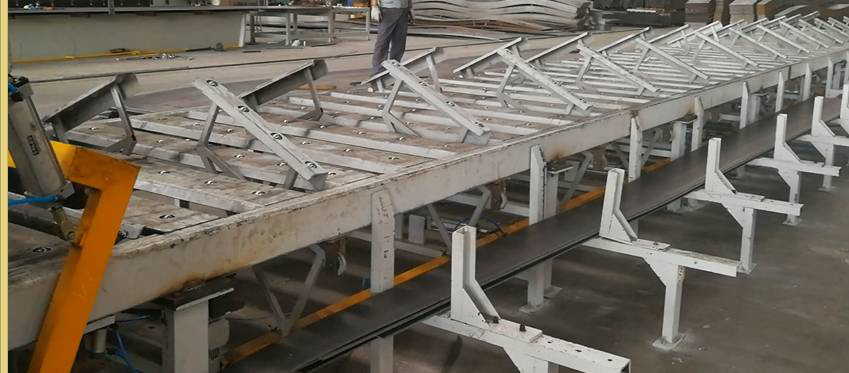

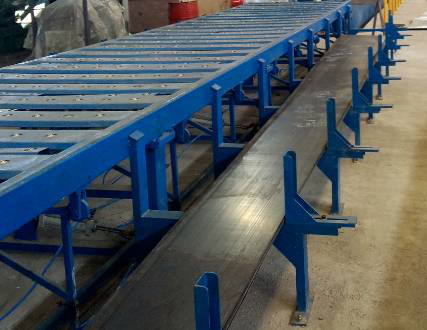

15.Αυτόματο σύστημα εκφόρτωσης και στοίβωσης πλακέτας

Υπάρχουν δύο πνευματικάτσιμπήματαΡολέρ.Το κάτω τσίμπημα ρόλο είναι με μηχανοκίνητη οδήγηση, όταν ο ρόλος είναι

Η ελαφριά πλάκα μπορεί να μετακινηθεί μακριά από τοδιακοπήμονάδα.WΌταν η πλάκα σταμάτησε να κινείται, το ρολάρι ανέβηκε

Θα σηκωθεί και θα δώσει χώρο για να ξεφορτωθεί η πλάκα.

ΟΣτο τραπέζι, είναι 12 μονάδες αεριωθούμενης συσκευής εκφόρτωσης.ΤΜπορείτε να σηκωθείτε από τη μέση του τραπεζιού, μετά δύο κομμάτια.

Η κωνική πλάκα θα γλιστρήσει και στις δύο πλευρές του σταθμού στοίβωσης.

16.Ηλεκτρικό σύστημα:

Κεντρικό τραπέζι ελέγχου.

Για τη διπλή κοπή και την κοπή με σύμβολο, επίσηςPLC, AC οδηγός μετατροπέα έχουν το χαρακτηριστικό της γρήγορης απόκρισης και καλή δραστηριότητα,

που μπορεί να ελέγξει αποτελεσματικά τηνΝτόλιταχύτητα.

17Υδραυλικό σύστημα:

Υδραυλική ισχύς 25L/min

Συμπεριλαμβανομένων:υδραυλικός σταθμός, βαλβίδες, δεξαμενή πετρελαίου, σύνδεση, μαλακό σωλήνα, σκληρό σωλήνα και ούτω καθεξής

18.ΠνευματικόΣύστημα:

Fή ντολί και συμπλέκτη τραπεζιού, συσκευή ανύψωσης πλάκας, συσκευή εκφόρτωσης πλάκας κλπ.

19Επιλογή:

ΣυμπληρωματικήΜονάδα εξισορρόπησης μετά την κοπή.

RΘα αυξήσει την πίεση της πλάκας και θα είναι εύκολο για την επόμενη διαδικασία.

(αυτήμονάδα κατάλληλη για πλάκα πάχους μικρότερου των 6 mm για πομπό φώτων δρόμου)

20Επιλογή:Σύστημα εκτός λειτουργίας πλάκας

(Μετά την κοπή της πλάκας σε μήκος, το σύστημα μπορεί να μετακινήσει την πλάκα στο πλάι του μηχανήματος.)
