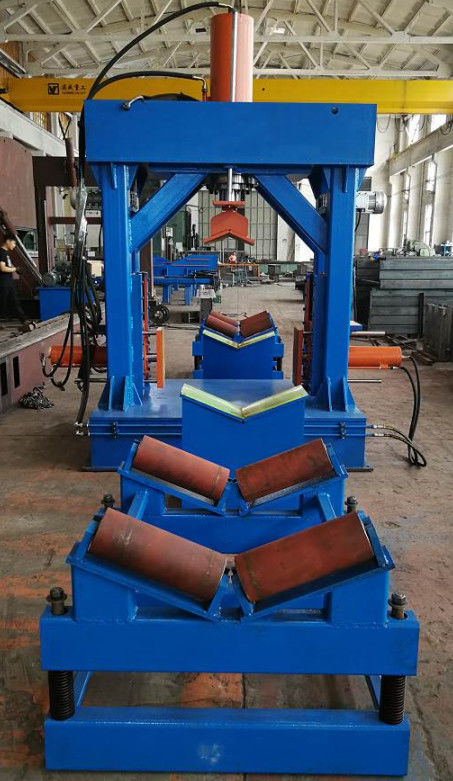

Μηχανή ευθυγράμμισης συναρμολόγησης υψηλού στύλου, μέγιστη διάμετρος 2200 mm

Μηχανή ευθυγράμμισης συναρμολόγησης υψηλού στύλου, μέγιστη διάμετρος 2200 mm

Brand Name:	CMC
Model Number:	HJZ-2200
MOQ:	1 set
τιμή:	According to requirements
Payment Terms:	TT,LC,FOB,CIF
Supply Ability:	Negociate

Detail Information

Product Description

Detail Information

Place of Origin:

Wuxi, China

Color:

Blue

Function:

Straighten

Application:

For High Mast Pole

Feature:

Automatic

Diameter:

1200mm

Thickness:

14mm

Packaging Details:

Sutable for container shipping

Supply Ability:

Negociate

Επισημαίνω:

Συγκρότηση μηχανής ευθυγράμμισης πόλων

Μηχανή ευθυγράμμισης υψηλού στύλου

Μηχανή ευθυγράμμισης πόλων 2200 mm

Product Description

Πεδίο εφαρμογής:

1Ιδιαίτερα κατάλληλο για Monopole, smart poles, 5G poles, power poles, highmast poles, με σχετικά μεγάλη διάμετρο και πάχος

2Λειτουργία 1: Διόρθωση τηςΟρισμέναστύλος μετά από διαμήκη συγκόλληση.

3. Λειτουργία 2: Μετά την κάμψη, τα δύο κομμάτια συνδέονται από τους άνω και τους πλευρικούς κυλίνδρους και στη συνέχεια εκτελείται χειροκίνητη συγκόλληση, η οποία είναι βολική για την επόμενη διαδικασία συγκόλλησης.

4Λειτουργία 3: Είναι ένας πλήρης κύκλος για τον συγκολλημένο στύλο, ο οποίος είναι βολικός για την συναρμολόγηση της φλάντζας.

ΚΕΝΑΙΡΙΚΑ ΤΕΧΝΙΚΑ χαρακτηριστικά

- Όχι, όχι, όχι.	Άρθρο	Μονάδα	Αξία
1	Σχήμα		HJZ-2200
2	Μαξ, διάμετρος του στύλου	χμ	2200
3	Εργασιακή δύναμη του άνω υδραυλικού κυλίνδρου	ΣΧ	1200
4	Μέγιστη ροή του άνω υδραυλικού κυλίνδρου	Μμμ.	850
5	Μέγιστη απόσταση από τη ράβδο του πίντον έως το τραπέζι εργασίας	Μμμ.	2200
6	Δύο πλευρικές ισχύς κυλίνδρουδύναμη	ΣΧ	300X2
7	Στροφή πλευρικού κυλίνδρου	χμ	600
8	Απόσταση κίνησης από το άνω προς το κατώτερο για διπλό κύλινδρο	χμ	1000
9	Μέγιστη πίεση λειτουργίας	MPa	21
10	Υψόμετρο του επιπέδου εργασίας από το έδαφος	χμ	350
11	Εσωτερική απόσταση στη στήλη	χμ	2400
12	Συνολική ισχύς κινητήρα	kW	7.5+3
13	Βάρος	χιλιόγραμμο	10000
14	ΚύριαΜέροςΣυνολικό μέγεθος	χμ	160035002800

Τεχνική εξήγηση:

1Το μηχάνημα αυτό έχει δομή τριών ακτίνων, και ο κύλινδρος ελαίου είναι εγκατεστημένος στο κέντρο της άνω ακτίνας και τρέχει πάνω και κάτω.

2Οι κύλινδροι στις δύο πλευρές είναι εγκατεστημένοι και στις δύο πλευρές του κύριου κινητήρα και οι πλευρικοί κύλινδροι μπορούν να λειτουργούν πάνω και κάτω μέσω της δομής της ράβδου βίδας του κινητήρα.

3. Όλες οι ενέργειες τρέχουν, δηλαδή, πατώντας το αντίστοιχο κουμπί θα έχει την αντίστοιχη δράση, και θα σταματήσει μετά την απελευθέρωσή του.Οι φιάλες και στις δύο πλευρές μπορούν να λειτουργούν ταυτόχρονα ή χωριστά. .

4- να τοποθετούνται δύο σειρές υποστηρικτικών συσκευών κυλίνδρων στις μπροστινές και πίσω θέσεις του τραπεζιού εργασίας της μηχανής, ώστε να διευκολύνεται η κίνηση του εργασιακού τμήματος προς τα εμπρός και προς τα πίσω.

5Οι μπροστινοί και οι πίσω τροχοφόροι τροχοί είναι εξοπλισμένοι με συσκευές ελαστικών.η πίεση ενεργεί στο ελατήριοΤο ελατήριο είναι συμπιεσμένο και το πρόσωπο της ράβδου είναι κοντά στο V- σχήμα μπλοκ.

6Η κύρια φιάλη λάδι και οι πλευρικές φιάλες λάδι έχουν ξεχωριστά κυκλώματα λάδι, τα οποία δεν παρεμβαίνουν μεταξύ τους και δεν θα χάσουν πίεση.

7. Με ασύρματη χειριστή χειρισμού τηλεχειρισμού,

8.Πολυουρεθάνιο κάλυμμα για την πρόληψη των εντριβών
