CNC διαδοχικό φρένο Τύπου
Created with Pixso.

Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιβατών.

Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιβατών.

Brand Name: CMC
Model Number: 2-WE67K-400/7000
MOQ: 1 σύνολο
τιμή: Διαπραγματεύσιμα
Payment Terms: T/T, L/C
Supply Ability: Σύμφωνα με τις ειδικές απαιτήσεις
Detail Information
Τόπος καταγωγής:
Wuxi, Jiangsu, Κίνα
Συσκευασία λεπτομέρειες:
Διορθωτικό για μεταφορά εμπορευματοκιβωτίων, τόσο για θαλάσσια όσο και για εσωτερική μεταφορά
Δυνατότητα προσφοράς:
Σύμφωνα με τις ειδικές απαιτήσεις
Επισημαίνω:

CNC διαδοχικό υδραυλικό φρένο Τύπου

,

Συγχρονισμένο φρένο πίεσης Τανδού CNC

,

προηγμένο CNC Tandem Press Brake

Product Description

Εφαρμογή: κατασκευή στύλων φωτισμού και υψηλών ιστών



ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
1 Τύπος Υδραυλικό CNC ηλεκτρο-υδραυλικό συγχρονισμένο πολλαπλών μηχανημάτων
2 Δύναμη εργασίας 2X400Ton
3 Μήκος τραπεζιού 2X7000mm
4 Απόσταση μεταξύ πλαισίων 5600mm
5 Βάθος λαιμού 950mm
6 Ανοιχτό ύψος 970mm
7 Διαδρομή 320mm



8

Εργασία

Ταχύτητα

Εκφόρτωση 60mm/s
Εργασία 7mm/s
Επιστροφή 60mm/s
9 Κύριος κινητήρας 2x30kw
10 Σύστημα CNC

Τύπος: DELEM DA53T

Delem Co., Netherlands

2 (Y1,Y2)+σύστημα στεφάνωσης τραπεζιού

11 Εργαλείο

Δείτε την επόμενη σελίδα

Τραπέζι με μηχανικό σύστημα στεφάνωσης

12 Σφράγιση στους κυλίνδρους Τύπος NOK ή SKF
13 Υδραυλικά εξαρτήματα BOSCH-Rexroth, Γερμανία
14 Υδραυλική αντλία SUNNY (HYTEK)USA μάρκα κατασκευασμένη στην Κίνα
15 Αισθητήρας γραμμικού ψηφιακού οθόνης FAGAR, ΙΣΠΑΝΙΑ
16 Κύρια ηλεκτρικά στοιχεία στο ντουλάπι Schneider, Γαλλική μάρκα
17 Βάρος 2x50000 kg
18 Συνολικές διαστάσεις (mm) ΜxΠxΥ

2x7200x2710x5696

Ύψος πάνω από το δάπεδο: 4500

Συνολικό μήκος με σύστημα πλευρικής εκφόρτωσης: 17500

Συνολικό πλάτος με μπροστινή στήριξη: 4040

19 Συσκευασία: Το μηχάνημα θα αποσυναρμολογηθεί κατά τη μεταφορά.




Λεπτομέρειες εργαλείων πρέσας

Με 1

Ένα σετ συγκράτησης εργαλείων, το πάχος είναι 18mm κατάλληλο για στύλους δρόμου.

L=14 Μέτρα


Επιλογή 1

ένα σετ εργαλείων, για οκταγωνικούς στύλους δρόμου, Ελάχ. 60mm OD οκταγωνικός κωνικός τύπος στύλου φωτισμού

L=14 Μέτρα


Επιλογή 2

Ένα σετ πολλαπλών V κάτω μήτρας, για οκταγωνικούς στύλους δρόμου και υψηλούς ιστούς

150x150

14 Μέτρα


Επιλογή 3

Εργαλείο κωνικού στύλου διπλού ρυθμού κλίσης

ρυθμός κλίσης 11/1000 (διάμετρος 60 ~ 236), 13/1000 (διάμετρος 60 ~ 268), πάχος στύλου: 3 ~ 4mm

7 φορές σχηματισμός κωνικού εργαλείου

Κατάλληλο για κωνικούς στύλους

συνολικό μήκος καλουπιού 16 μέτρα, τύπος τμήματος




Επιλογή 4 Κωνική υποστήριξη εργαλείου και στις δύο πλευρές, 6,5m, για τη μεγάλη πλευρά του πάνω εργαλείου





Επιλογή 5 Σύστημα πλευρικής εκφόρτωσης στύλου φωτισμού τύπου ώθησης
Επιλογή 6

Λειτουργία απομακρυσμένης διάγνωσης.

Ο προμηθευτής του μηχανήματος μπορεί να βοηθήσει τον πελάτη στην απομακρυσμένη διάγνωση βλαβών και στην απομακρυσμένη ρύθμιση παραμέτρων. Βολικό για τους πελάτες να συνεχίσουν γρήγορα την παραγωγή.


Επιλογή 7

Αυτόματο σύστημα κάμψης στύλου φωτισμού

Συμπεριλαμβανομένων:

Α. Αμαξίδιο συγκράτησης χαλύβδινων πλακών

Β. Γερανός φόρτωσης

Γ. Πλευρικός κύλινδρος χαλύβδινης πλάκας και σχάρα συγκράτησης

Δ. Σύστημα τροφοδοσίας πλακών CNC

Ε. Συσκευή πλευρικής θέσης

ΣΤ.  Επέκταση του συστήματος πλευρικής εκφόρτωσης

Ζ. Σύστημα εκφόρτωσης πλευρικού στύλου και σχάρα αποθήκευσης


Επιλογή 8 Ανταλλακτικά (για μοντέλο 400 τόνων)





Κύρια απόδοση:

  • Άξονας Y1,Y2 --- Δύο γραμμικές κλίμακες εγκατεστημένες και στις δύο πλευρές του εμβόλου για τον έλεγχο των κυλίνδρων.
  • Το πλαίσιο του μηχανήματος αποτελείται από δεξαμενή, τραπέζι εργασίας, αριστερό και δεξιό περίβλημα και έμβολο.

Έτσι έχει υψηλή αντοχή και καλή ακαμψία

  • Αρχή συγχρονισμού εργασίας

Η πρέσα υιοθετεί ηλεκτρο-υδραυλική αναλογική βαλβίδα για να εξασφαλίσει τον συγχρονισμό και των δύο κυλίνδρων. Η αναλογική βαλβίδα κατασκευάζεται από την εταιρεία BOSCH-Rexroth με πολύ καλή απόδοση, όπως μικρή τριβή μεταξύ μηχανικών ζευγών δράσης, λεπτός ηλεκτρονικός ενισχυτής και ηλεκτρικός μαγνήτης με υψηλή δύναμη ελέγχου και συνεχής δράση. Υπάρχουν δύο ψηφιακές οθόνες και στις δύο πλευρές του μηχανήματος για να λαμβάνεται συνεχώς το σήμα της θέσης του εμβόλου και να τροφοδοτείται το σήμα στο σύστημα ελέγχου, τότε το σύστημα ελέγχου θα ελέγχει την ηλεκτρο-υδραυλική βαλβίδα για να κάνει συγχρονισμό και των δύο κυλίνδρων σε ένα μηχάνημα.

  • Επίσης, επειδή οι ψηφιακές οθόνες είναι εγκατεστημένες σε πλάκες “C”, όχι απευθείας σε πλάκες περιβλήματος, η εκτροπή του εμβόλου και του πλαισίου κατά την εργασία δεν θα επηρεάσει την ακρίβεια μέτρησης και ελέγχου
  • Σχετικά με την αρχή συγχρονισμού εργασίας δύο μονάδων:

Εάν χρειάζονται δύο μονάδες που εργάζονται μαζί, χρειάζεται μόνο να περιστρέψετε τον διακόπτη στη θέση Συγχρονισμού στον πίνακα ελέγχου της κύριας μονάδας. Και τα δύο σήματα θέσης μονάδας θα σταλούν στο σύστημα ελέγχου CNC (σύστημα Delem) και το σήμα εξόδου από το σύστημα CNC θα σταλεί στην αναλογική βαλβίδα και τη βαλβίδα προπλήρωσης. Για να ελέγξετε την γρήγορη κάθοδο, το σημείο αλλαγής ταχύτητας, την ταχύτητα πίεσης και την ταχύτητα επιστροφής για να διατηρήσετε τον συγχρονισμό των δύο μονάδων με μεγάλη ακρίβεια

  • Μέσω υπολογιστή, ο χειριστής θα μπορούσε να επικοινωνήσει με το μηχάνημα. Ο υπολογιστής έχει πολλές γλώσσες εξυπηρέτησης, υπολογίζει και ρυθμίζει αυτόματα τη δύναμη κάμψης. Επίσης, θα μπορούσε να υπολογίσει και να ελέγξει το νεκρό σημείο, το σημείο αλλαγής ταχύτητας. Οι διαδρομές (Y1, Y2) του εμβόλου θα μπορούσαν να κάνουν μια μικρή κλίση για να καλύψουν την ειδική απαίτηση του χρήστη.
  • Εξοπλισμένο με καλό σύστημα καθοδήγησης, σύστημα μέτρησης θέσης και υδραυλικό σύστημα εξισορρόπησης για να καλύψει τις απαιτήσεις εργασίας πλήρους μήκους και έκκεντρης εργασίας.
  • Η μονάδα αντιστάθμισης τραπεζιού εργασίας υιοθετείται για να αναπληρώσει την εκτροπή του μηχανήματος κατά την εργασία για να εξασφαλίσει την ακρίβεια του τεμαχίου εργασίας
  • Η επιφάνεια του κυλίνδρου έχει καλή φθορά και θερμική επεξεργασία, επομένως έχει καλή λίπανση και μεγάλη διάρκεια ζωής

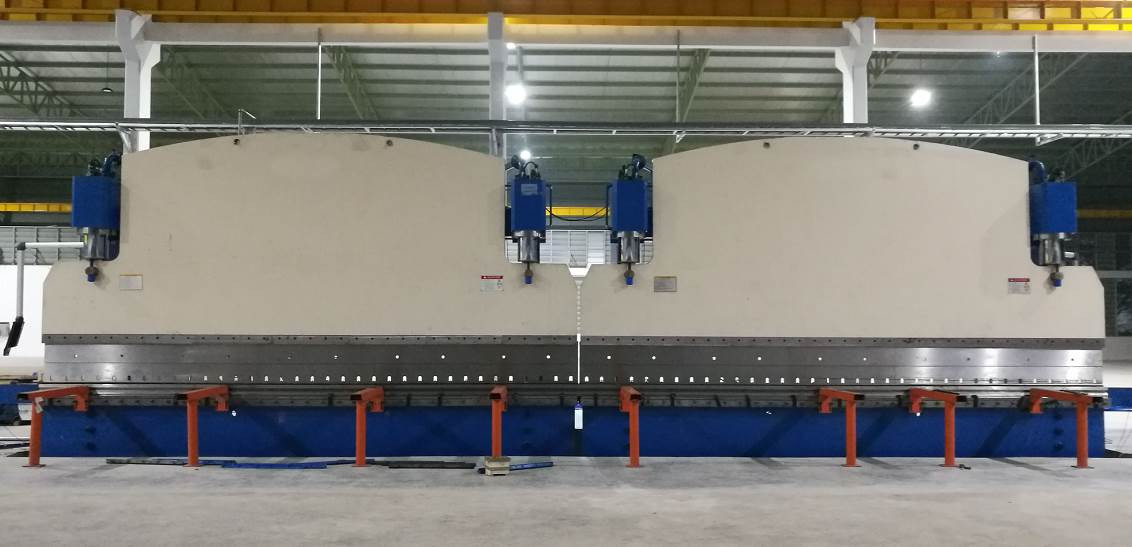

Μπροστά από το μηχάνημα



Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιβατών. 0



Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιβατών. 1

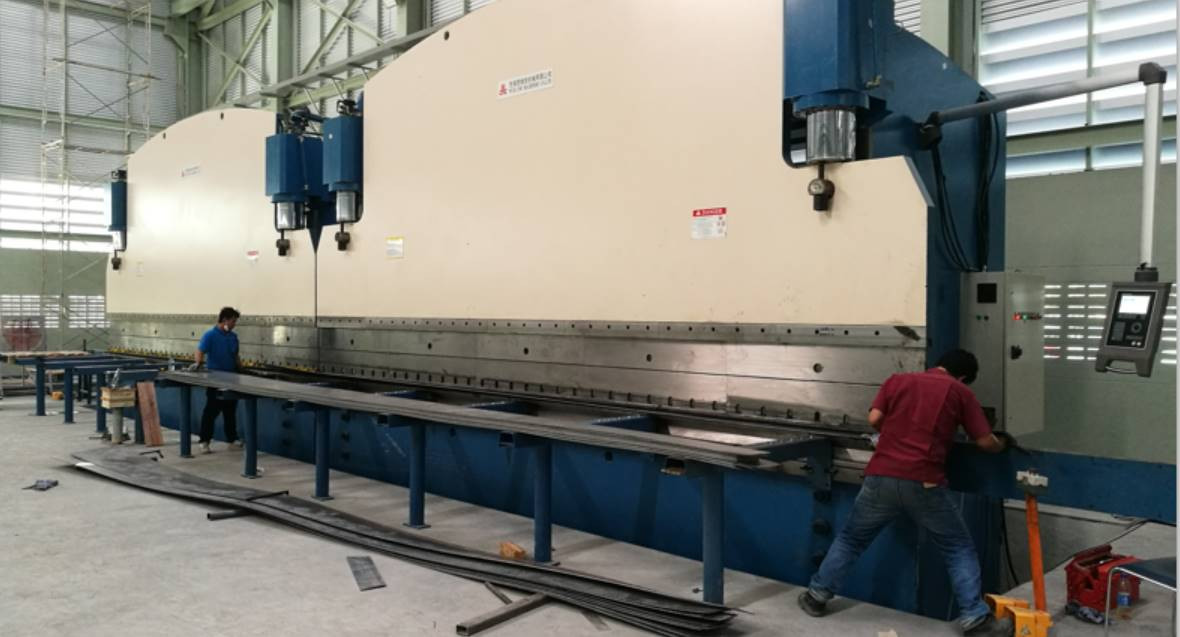

Πλευρά του μηχανήματος

Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιβατών. 2

Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιβατών. 3







Σύστημα πλευρικής εκφόρτωσης
Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιβατών. 4
