Name: Μηχανή κοπής θυρών για στύλους φωτισμού CNC Laser, Μοντέλο LDC-350/2000
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: ΔΕΠ-350/2000
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Επισημαίνω:

Μηχανή κοπής πόρτας με λέιζερ

Μηχανή κοπής πόρτας με ελαφρύ πόλο CNC

Βασικές πληροφορίες

Τόπος καταγωγής: Wuxi, Jiangsu, Κίνα

Μάρκα: CMC

Αριθμό μοντέλου: ΔΕΠ-350/2000

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Διορθωτικό για μεταφορά εμπορευματοκιβωτίων, τόσο για θαλάσσια όσο και για εσωτερική μεταφορά

Χρόνος παράδοσης: 90 ημέρες

Όροι πληρωμής: Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς: Σύμφωνα με τις ειδικές απαιτήσεις

Εκθεσιακός χώρος

Μηχανή κοπής θυρών για στύλους φωτισμού CNC Laser, Μοντέλο LDC-350/2000

Περιγραφή προϊόντων

ΜΗΧΑΝΗ ΚΟΠΗΣ ΠΟΛΩΝ ΦΩΤΙΣΜΟΥ CNC LASER, ΜΟΝΤΕΛΟ: LDC-350/2000

(Κατάλληλο για στρογγυλούς, κωνικούς, οκταγωνικούς και πολυγωνικούς στύλους)

Εφαρμογή: Εφαρμογή

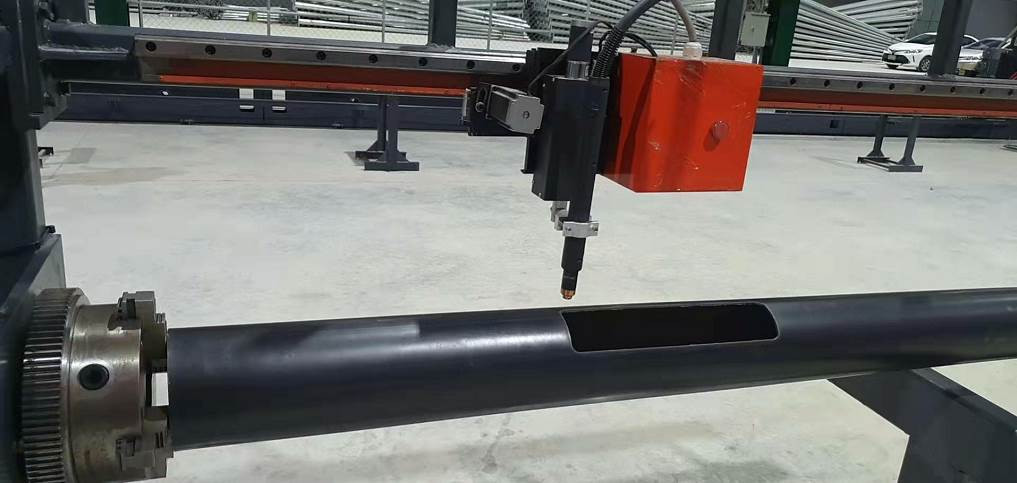

Είναι κατάλληλο για CNC κοπή θυρών κωνικών, στρογγυλών, οκταγωνικών στύλων φωτισμού, το σχήμα κοπής μπορεί να είναι οποιοδήποτε σχέδιο σχεδιασμένο από υπολογιστή.

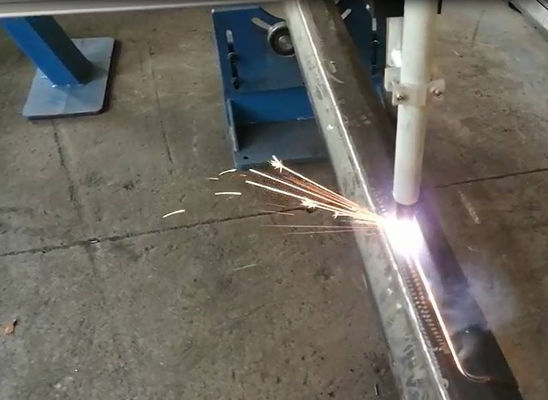

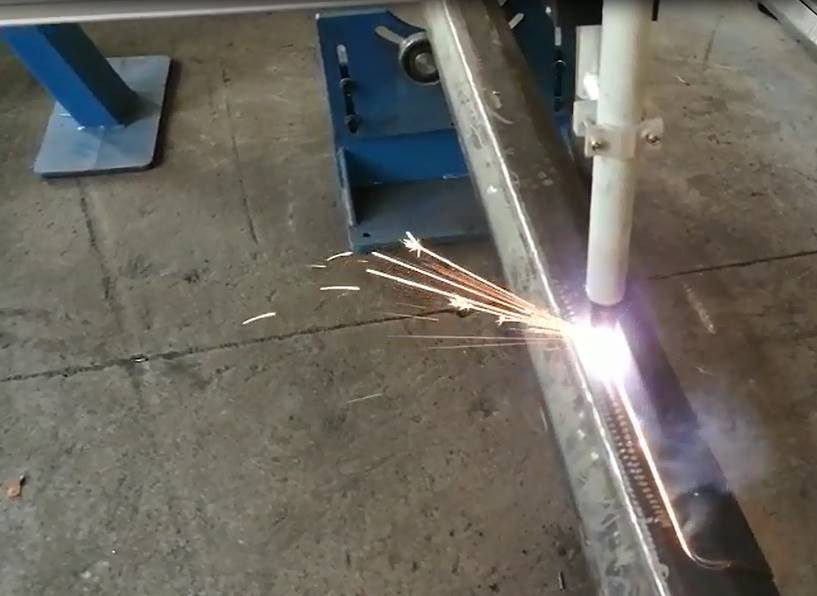

Η πηγή κοπής είναι αυτόματο λέιζερ, οπότε η ταχύτητα κοπής είναι πολύ γρήγορη και η ποιότητα της άκρης κοπής είναι καλύτερη από την κοπή πλάσματος και φλόγας.

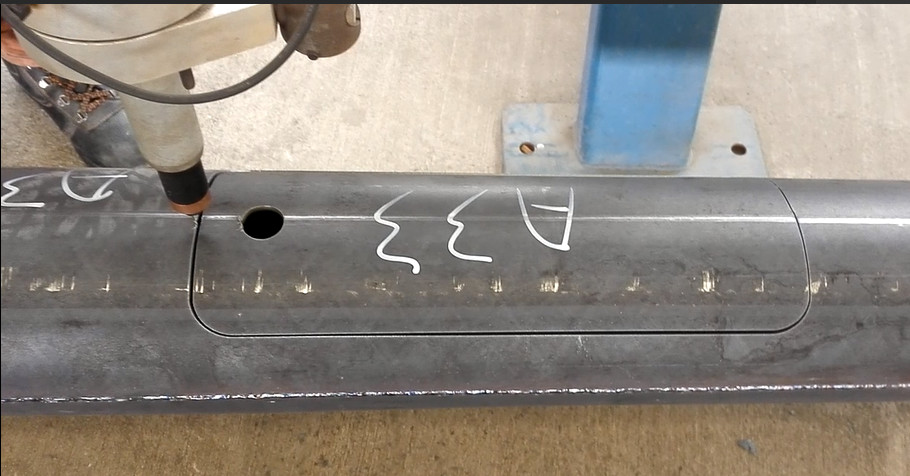

Το βασικό σημείο είναι ότι, λόγω της χρήσης της μεθόδου κοπής με λέιζερ, το κενό κοπής είναι πολύ μικρό και τα κομμένα κομμάτια χρησιμοποιούνται γενικά ως καλύμματα θυρών.

Κατάλληλο για στρογγυλούς, κωνικούς, οκταγωνικούς στύλους φωτισμού CNC κοπής θυρών, το σχήμα κοπής μπορεί να είναι οποιοδήποτε CAD γραφικό που μπορεί να σχεδιαστεί από υπολογιστή μπορεί να κοπεί μέσω του ειδικού λογισμικού που επισυνάπτεται τυχαία.

Η πηγή κοπής είναι αυτόματο λέιζερ, επομένως η ταχύτητα κοπής θα είναι πολύ γρήγορη και η τομή είναι λεία και στρογγυλή και η ποιότητα της τομής είναι καλύτερη από το πλάσμα και την κοπή φλόγας.

Λόγω της χρήσης κοπής με λέιζερ, το κενό κοπής είναι μικρότερο και τα κομμένα μέρη μπορούν γενικά να χρησιμοποιηθούν ως καλύμματα θυρών.

Κύρια παράμετρος: Κύριες τεχνικές παράμετροι

Αρ.	Είδος	Παράμετρος
1	Υλικό πόλου	Χάλυβας
2	Μέγιστο. μήκος κοπής, άξονας Χ Μέγιστο μήκος κοπής, άξονας Χ	2000mm (για μία κοπή διαδρομής)
3	Γωνία περιστροφής, άξονας Α Γωνία περιστροφής, άξονας Α	Οποιαδήποτε γωνία 0~360 μοίρες
4	Ελάχιστη εξωτερική διάμετρος πόλουΕλάχιστη διάμετρος πόλου	60
5	Μέγιστο πόλοεξωτερική διάμετρος Μέγιστη διάμετρος πόλου	350
6	Μέγιστο βάρος πόλου Μέγιστο βάρος πόλου	350kg
7	Μέγιστο μήκος πόλου Μέγιστο μήκος πόλου	12m,14m
8	Σύστημα ελέγχου CNC	Σύστημα ελέγχου CNC σωλήνα Fangling L6000 Fangling L6000
9	Πηγή λέιζερ ινών	Λέιζερ Raycus Raycus 3KW
10	Δάδα κοπής λέιζερ	E do 2.0
11	Ρυθμιστής ύψους λέιζερ	iHC100B
12	Σύστημα ρύθμισης ύψους λέιζερ	MS-J150
13	Συσκευή ψύξης λέιζερ	HL-2000-QG2/2
14	Προτείνεται η χρήση αερίου, οξυγόνου Πρόταση αερίου κοπής: O2	O2
15	Πάχος και ταχύτητα κοπής Αναφορά πάχους και ταχύτητας κοπής	Δείτε το συνημμένο
16	Κενό κοπής	Περίπου 0,3-0,5 mm
17	Κύριος κινητήρας/Μάρκα	Σερβοκινητήρας
18	Άξονας ελέγχου	3 άξονες, X, A, Z 3 άξονες CNC, X, A, Z

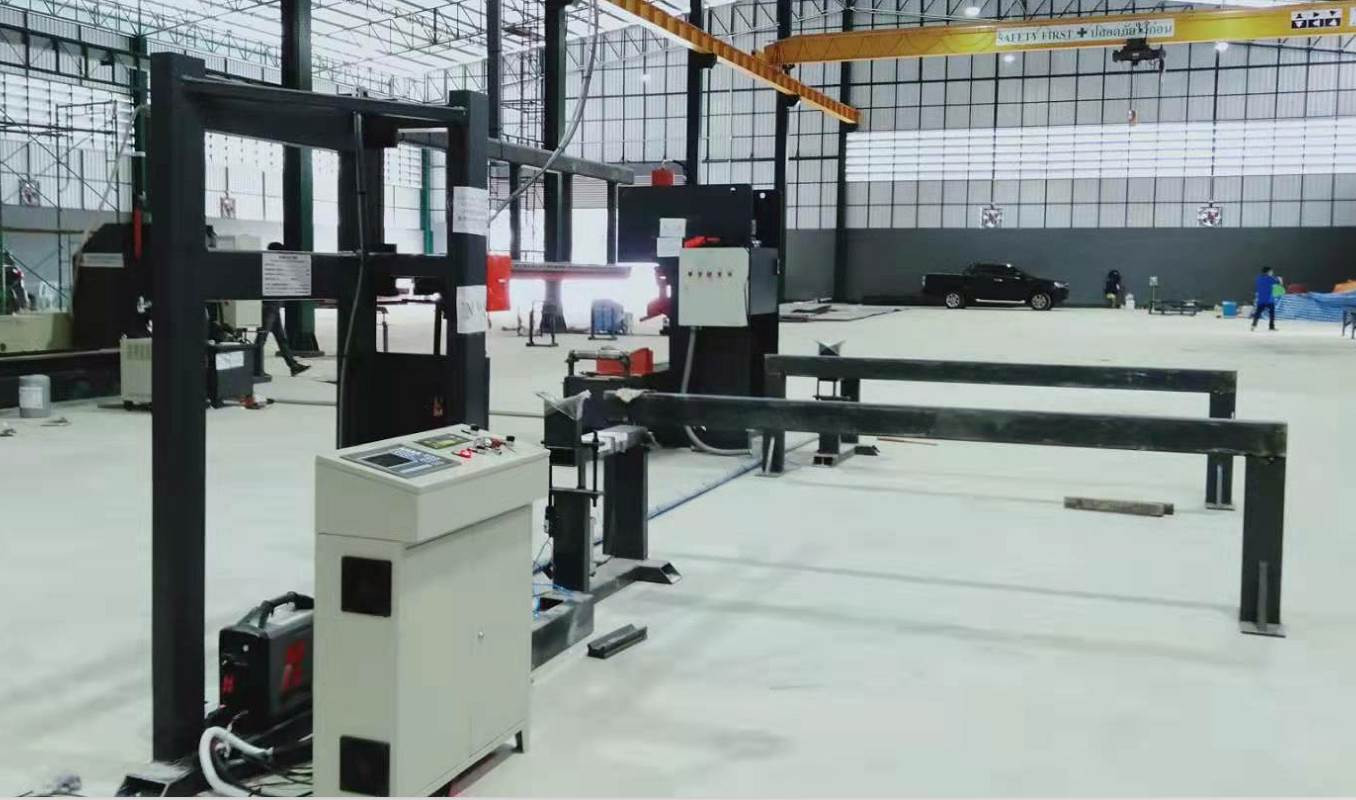

19	Λειτουργία εργασίας: ως τύπος γραμμής συναρμολόγησης, αριστερά μέσα και δεξιά έξω, κατεύθυνση παραγωγής μονής κατεύθυνσης Λειτουργία εργασίας: τύπος γραμμής συναρμολόγησης, αριστερά μέσα και δεξιά έξω, μία κατεύθυνση παραγωγής	Οι στύλοι που περιμένουν την κοπή τοποθετούνται στη μία πλευρά του μηχανήματος σε μια σειρά και οι τελειωμένοι στύλοι μετακινούνται στην άλλη πλευρά του μηχανήματος σε μια σειρά. Εξοικονόμηση εργασίας, γρήγορη φόρτωση και εκφόρτωση.
20	Θερμοκρασία περιβάλλοντος	0-45℃
21	Υγρασία	<90%, χωρίς συμπύκνωση
22	Περιβάλλον	Αερισμός, χωρίς μεγάλη δόνηση
23	Τάση εισόδου (Μπορεί να προσαρμοστεί σύμφωνα με την απαίτηση τάσης της χώρας του αγοραστή.) Μπορεί να παρέχεται σύμφωνα με την τάση της χώρας του πελάτη	Μονοφασική, 220V, 50HZ Τριφασική, 380V, 50HZ

Πάχος και ταχύτητα κοπής

Πάχος mm Πάχος	Αέριο Αέριο	Ταχύτητα κοπής m/min. Ταχύτητα κοπής	Ισχύς w Communicate with the axis card network	Πίεση αερίου bar Πίεση αερίου	Ύψος κοπής mm Ύψος ακροφυσίου
2	O2	5.5-6.5	3000	0.7~0.9	0.4
3	O2	3.8-4.5	3000	0.7~0.9	0.4
4	O2	3.3-3.6	3000	0.7~0.9	0.4
5	O2	3-3.3	3000	0.5~0.7	0.4
6	O2	2.9-3.1	3000	0.5~0.7	0.4
8	O2	1.2~1.3	3000	0.7~0.9	0.4
10	O2	1.1~1.2	3000	0.7~0.9	0.4
12	O2	0.9~1.0	3000	0.9~1.1	0.4

Σύστημα ελέγχου CNC Fangling L6000L6000

iMC6610

Ελεγκτής κίνησης

iMC6610

Motion controller

iHC100B

Laser height adjuster

6-way high-speed pulse output servo driver, position mode, maximum frequency 3MHz,

Including focal axis control and 6 way encoder feedback

6-way high-speed pulse output servo driver, position mode, maximum frequency 3MHz,

Including focal axis control and 6 way encoder feedback

Κάθε άξονας έχει ανεξάρτητη λειτουργία συναγερμού και ενεργοποίησης σερβο

Each axis has independent servo alarm and enable function

Απόδοση ελέγχου κίνησης

Motion control performance

Κύκλος ελέγχου 1ms

Control cycle: 1ms

Επιτάχυνση και επιβράδυνση σε σχήμα S

S-shaped acceleration and deceleration

Αλγόριθμος προσαρμογής καμπύλης Bessel

Bessel curve Fitting algorithm

Σήμα ελέγχου λέιζερ

Laser control signal

2 way PWM signal, 24V or 5V

4 way DA0~10V analog output

Διασύνδεση διαύλου

bus interface

2*RS232,2*RS485,1*RS422,2*CAN

Διασύνδεση δικτύου

network interface

2*RJ45

Αναλογικός σερβοκινητήρας, λειτουργία ταχύτητας

Analog servo driver, speed mode

32 way inputs, including axis limit input interface, low effective.

32 way outputs, high effective

Επικοινωνήστε με το δίκτυο της κάρτας άξονα

Communicate with the axis card network

DC 24V,3A

Συνθήκες εργασίας συστήματος

working condition

Εύρος θερμοκρασίας: -20 ℃ έως +60 ℃;

Temperature range: -20 ℃ to +60 ℃;

Σχετική υγρασία 0-95%

Relative humidity 0-95%

iHC100B

No condensation

iHC100B

Ρυθμιστής ύψους λέιζερ

iHC100B

Laser height adjuster

Έλεγχος κινητήρα

Motor control

Αναλογικός σερβοκινητήρας, λειτουργία ταχύτητας

Analog servo driver, speed mode

Σήμα IO

IO signal

Upper and lower limits+2 way input + 2 way output

Διασύνδεση

interface

Επικοινωνήστε με το δίκτυο της κάρτας άξονα

Communicate with the axis card network

Ισχύς

Power

DC 24V,2A

Λέιζερ ινών μονού πυρήνα

Laser generator : Raycus 3KW	Οπτικά χαρακτηριστικά
Οπτικά χαρακτηριστικά	Ισχύς
Power	3000W
Εύρος μήκους κύματος	1080±10 nm
Διάμετρος πυρήνα ινών εξόδου	25μm /50μm
Μήκος καλωδίου	12 m ή προσαρμοσμένο/12 m or Customized
Παράδοση δέσμης	QBH ή προσαρμοσμένο/QBH or Customized
Δέσμη οδηγού	Red
Λειτουργία λειτουργίας	Συνεχής ή Διαμορφωμένη
Πόλωση	Τυχαία
Σταθερότητα ισχύος εξόδου (25℃)	≤±1,5% (2h)
Εύρος ρύθμισης ισχύος
10%-100%	Μέγιστη συχνότητα διαμόρφωσης
5kHz	Μηχανικές διαστάσεις και βάρος
Βάρος
<35Kg	Διαστάσεις περιγράμματος
80mm402mm346mm	Ηλεκτρικά χαρακτηριστικά
Τάση	220±20V,AC,PE,50/60Hz
Κατανάλωση ρεύματος
6.0 kW	Διεπαφή ελέγχου
RS232	Παράμετροι ψύξης νερού
Ελάχιστη χωρητικότητα ψύξης νερού	4.5 kW
Ρυθμίσεις θερμοκρασίας	25℃ (Laser Module),30℃(QBH)
Μέγεθος σωλήνων ψύξης (Εξωτερικό) Φ12mm	Ροή νερού ψύξης
