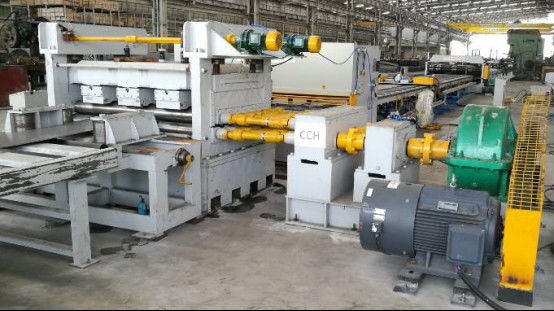

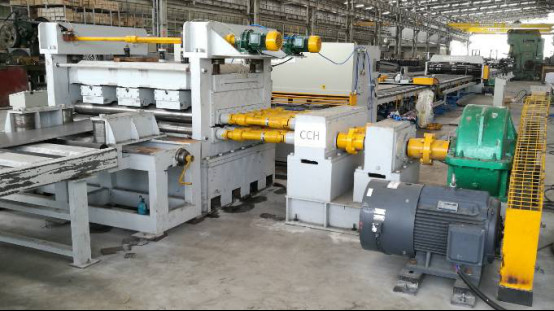

6mm 1600mm Κόψτε στο μήκος Μηχανή Οικονομικό ατσάλινο σπείρωμα κόψτε στο μήκος γραμμή

6 X 1600 Οικονομική μηχανή κοπής σε μήκος

Τεχνική παράμετρος:

1Δάχος του υλικού: 2 mm-6,0 mm για το θερμά έλασσο Q235A

2Δύση υλικού: 800-1600 mm

3- Βάρος ατσάλινου κυλίνδρου: 15 τόνους

4Εσωτερική διάμετρος ατσάλινου κυλίνδρου: Φ500 mm-Φ750 mm

5Ταχύτητα ισοπέδωσης: 5-15m/min.

6Αριθμός κυλίνδρων ισοπέδωσης: 13

7Διάμετρος κυλίνδρων ισοπέδωσης: 130 mm

8Διάστημα μήκους για κλίμακα: 2000-12000mm ανάλογα με τις απαιτήσεις.

10- Ανοχή μήκους κοπής: ± 15 mm (βάση σε πλάκα μήκους 8 m)

11Η κύρια ισχύς του κινητήρα ισοπέδωσης: 37kw (συνολικά περίπου 57KW)

12. πλάτος της περιοχής για τη μηχανή: περίπου 7000 mm

Γρήγορη λεπτομέρεια:

Εφαρμογή:

Είναι για την αποσύνδεση υλικών ελαφρών στύλων, την εξομάλυνση, την κοπή, την κοπή άκρων ξύλισης και τη διαδικασία κοπής κωνικών,

Για να αποκτήσουμε μια πλάτη μικρού πλάτους, μια πλάτη μεγάλης πλάτης πλακέτας χάλυβα.

Προδιαγραφές

1- Ατσάλινο φορτωτικό φορτηγό:

Πάνω και κάτω: Υδραυλικά

Οριζόντια κίνηση: μηχανοκίνητη

Μέγιστο βάρος φόρτωσης: 15 τόνους

2. Υδραυλικός διπλής κεφαλής ντεκόιλερ τύπου ομπρέλας:

Συμπεριλαμβανομένων:Αυτοκινητοποιημένη αποδέσμευση, κινητήρας, μειωτήρας,

Το σύστημα αλυσίδας παίρνει τη μετατόπιση για να περιστρέφεται.

Άνοιγμα και κλείσιμο: Υδραυλική

Μέγιστο βάρος φόρτωσης: 15 τόνους

3. Μονάδα ισοπέδωσης: (τύπος δύο στρωμάτων),

Δύο στρώσεις κυλίνδρων ισοπέδωσης,

13 κυλίνδροι, εκ των οποίων 2 τροφοδοτικοί κυλίνδροι, 11 ισοπεδωτικοί κυλίνδροι

Υλικό κυλίνδρου ισοπέδωσης: διάμετρος 42Cr: 130 mm, εάν σβήσει

Δύο στρώματα ισοπέδωσης κυλίνδρων, κινητήρα κίνηση σκουλήκι βίδα για να ρυθμίσει το στρώμα μετακινήσετε επάνω και κάτω.

Το σύστημα μετάδοσης περιλαμβάνει ρυθμιζόμενη ταχύτητα κινητήρα, μειωτήρα κλπ.

Η κίνηση τροφοδοσίας κυλίνδρων προς τα πάνω / προς τα κάτω είναι με υδραυλικό.

Η μονάδα είναι με σύστημα καθοδήγησης.

μέτρηση μήκους

Το κωδικοποιητή μέτρησης μήκους είναι εγκατεστημένο στο ρόλο

4, Κόψιμο (Χειροκίνητο κοπτήρα πλάσματος προετοιμασμένο από τον πελάτη)

5Μονάδα διπλής κοπής.

Είναι για την κοπή της άκρης γρατζουνιού της θερμά τυλιγμένης πλάκας χάλυβα για να λάβετε το ακριβές πλάτος για τον φωτεινό στύλο.

Η μέθοδος αυτή βασίζεται στην αρχή της κοπής με κυλίνδρωση.

Για τον έλεγχο της ευθείας κοπής, αλλάζει τη θέση της λεπίδας κοπής για να αποκτήσει διαφορετικό πλάτος από διαφορετικό μέγεθος ελαφρού φύλλου.

Συμπεριλαμβανομένων:

Τραπέζι υποστήριξης με σιδηροτροχιά

Τεχνουργήματα για την επένδυση, ένα κομμάτι

Μονάδα κοπής άκρων τύπου διπλής λεπίδας με κινητήρα και κιβώτιο ταχυτήτων.

6Μονάδα κοπής κοπής

Η μηχανή κοπής με κωνικότητα βασίζεται στην αρχή της κοπής με κυλίνδρωση για την κοπή της χαλυβουργίας.

Για τον έλεγχο του βαθμού κοπής του κωνικού, αλλάζει τη θέση του πώλησης του καλαθιού για τον έλεγχο του ρυθμού κοπής του κωνικού.

Συμπεριλαμβανομένων:

Τραπέζι υποστήριξης με σιδηροτροχιά

Τεχνουργήματα για την επένδυση, ένα κομμάτι

Μονάδα κοπής άκρων τύπου μεμονωμένων λεπίδων με κινητήρα και κιβώτιο ταχυτήτων.

7Τραπέζι στήριξης τύπου σφαίρας για τελικό κωνικό φύλλο

8Ηλεκτρικό σύστημα:

Κεντρικό τραπέζι ελέγχου.

Ο PLC, ο μετατροπέας οδηγού εναλλασσόμενου ρεύματος έχουν το χαρακτηριστικό της γρήγορης απόκρισης και της καλής δραστηριότητας,που μπορεί να ελέγξει αποτελεσματικά την ακρίβεια της μέτρησης

και την ταχύτητα του τρέξιμου.

9Υδραυλικό σύστημα:

Υδραυλική ισχύς 25L/min

Συμπεριλαμβανομένων: υδραυλικών σταθμών, βαλβίδων, δεξαμενών ελαίου, αρθρώσεων, μαλακών σωλήνων, σκληρών σωλήνων κλπ.

Ποια είναι η διαφορά ανάμεσα στην κανονική έκδοση και την οικονομική έκδοση;

Σε σύγκριση με την κανονική κοπή σε μήκος, ο οικονομικός τύπος δεν έχει τα ακόλουθα:

1) υδραυλική συσκευή καθοδήγησης, σπαθί-κεφαλής, τσιμπήματος και τροφοδοσίας.

Ο χρήστης πρέπει να χρησιμοποιεί γερανό για να ανυψώσει και να στρώσει την κεφαλή του φύλλου στην μονάδα ισοπέδωσης.

2) υδραυλική μηχανή κούρεψης δομών κυματισμού: QC12Y-6X2000

Ο χρήστης πρέπει να χρησιμοποιεί χειροκίνητο μηχάνημα κοπής πλάσματος για να κόψει το φύλλο.

Επικοινωνία με τους πελάτες

Α: Πώς να κόψετε φύλλο με μια πλευρά μικρό πλάτος και μια πλευρά μεγάλο πλάτος φύλλο από αυτό το μηχάνημα;

Β: Πρώτον, υπάρχει μια μονάδα διακοπής διπλής άκρης, είναι για τη διακοπή της άκρης ξυρίσματος της θερμής κυλικής πλακέτας χάλυβα για να πάρει το ακριβές πλάτος για φωτεινό στύλο,

και στη συνέχεια μπορούμε να χρησιμοποιήσουμε την μονάδα κοπής κωνικής μας για να κόψουμε το χαλύβδινο φύλλο σε 2 κομμάτια με μια πλευρά μικρό και μια πλευρά μεγαλύτερο φύλλο.

Η διακόπτωση της μάζας του μπουκαλιού γίνεται με τη χρήση του μπουκαλιού που βρίσκεται στο μπροστινό μέρος της μονάδας κοπής.

ταχύτητα κοπής.

Α: Πόσα μοντέλα έχουμε για κοπή σε μήκος;

Β: Έχουμε τρία είδη, 6X1600-12meters ((για μέγιστο μήκος κοπής 12 μέτρα), 6X1600-14 μέτρα ((για μέγιστο 14 μέτρα) και 6X1600-16 μέτρα

(για μέγιστο μήκος 16 μέτρων).

Α: Πόσο είναι η περίοδος εγγύησης ποιότητας σας;

Και όταν το μηχάνημα φτάσει στο εργαστήριο του πελάτη, θα στείλουμε μηχανικό να βάλει σε λειτουργία το μηχάνημα και να δώσει εκπαίδευση.

Αλλά επίσης, ο πελάτης μπορεί να αφήσει τον μηχανικό του στο εργαστήριό μας για να μελετήσει πριν την παράδοση.
