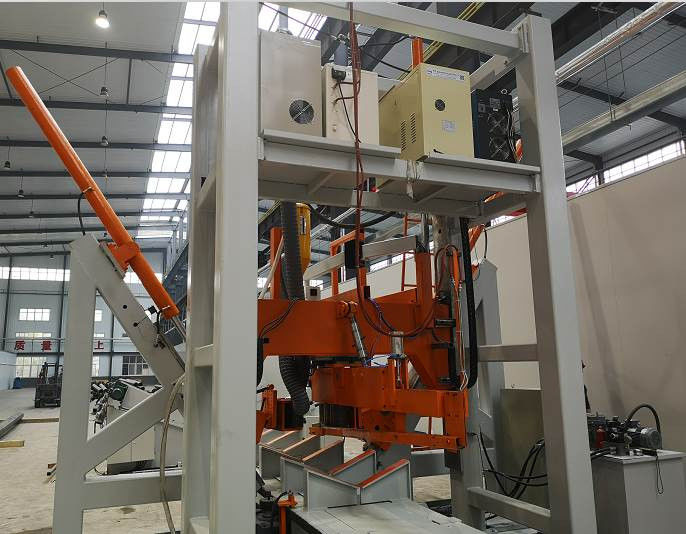

HM2500/12000 Μηχανή συγκόλλησης κλεισίματος για υψηλό στύλο / μονό στύλο / στύλο επικοινωνίας

Ηλεκτρονική μηχανή συγκόλλησης CNC, μοντέλο: HM2500/12000

Αριθμητικά ελεγχόμενη άμεση ρύθμιση ρυμουλκούμενου, νούμερο: HM2500/12000

Σχεδιασμός ειδικά για 5G杆, 电力杆, 高杆灯杆

Σχεδιασμένο για στύλο υψηλής στροφής, στύλο μονόπολης, στύλο επικοινωνίας 5G

Διάμετρος: 400~2500mm, ράχος:6~20mm, μήκος:12000mm

Διάστημα διαμέτρου: 400~2500mm, πάχος:6~20mm, μήκος:12000mm

双弧 双丝埋弧 机

μηχανή συγκόλλησης διπλού τόξου με τρία σύρματα

Πεδίο χρήσης: εφαρμόζεται σε μεγάλου μήκους κενόστρωτο κάθετο αυτόματο συλλέκτη, 5G στήλη, ηλεκτρική στήλη, υψηλή στήλη λάμπας

Πεδίο εφαρμογής: κατάλληλο για μεγάλης μήκους μεσαίου μεγέθους στύλο (όπως στύλος 5G, μονοπόλος, στύλος υψηλής άξονας) διαμήκη αυτόματη συγκόλληση κλεισίματος

Η μηχανή συγκόλλησης CNC είναι κατάλληλη για ένα κέλυφος ή δύο κέλυφους τύπου πολυγωνικού και κυκλικού κωνικού κέλυφου ((Κωνικός κέλυφος).

είναι αυτόματη γραμμή συγκόλλησης, η δομή τύπου γκαράζ είναι σταθερή και με σύστημα συγκόλλησης, σχήμα V πλήρως πόλο μήκος dolly ((worktable) με servo

Ο υδραυλικός κύλινδρος σπρώχνει τον τροχό συμπίεσης για να κλείσει τον στύλο και να κάνει συγχρόνως συγκόλληση.

Για δύο ραφές πόλος, όταν η πρώτη συγκόλληση ραφές ολοκληρώθηκε, ο κάτω ρόλος θα αυξηθεί και να περιστρέψει το πόλο σε μια άλλη θέση ραφή για να ξεκινήσετε δεύτερη

συγκόλληση ραφής.

Η μηχανή αυτή είναι αυτοματοποιημένη, με ρυθμιζόμενη ταχύτητα, μπορεί να τραβήξει τη ράβδο.

Όταν ολοκληρωθεί η σύνδεση, ο τροχός θα γυρίσει στη θέση του.

Ειδικά χαρακτηριστικά:

• Αριθμητική ρύθμιση, σύστημα ρύθμισης με τη μεταβολή της διαδρομής, αυτοματοποιημένη ρύθμιση πίεσης, αυτοματοποιημένη ρύθμιση πίεσης, αυτοματοποιημένη ταχύτητα και θέση του εξαρτήματος, διατηρήστε πάντα σε συνδεδεμένη κατάσταση, ώστε να εξασφαλιστεί ότι η σύνδεση θα προχωρήσει ομαλά.

Η αυτόματη ρύθμιση CNC, σύστημα CNC, με την αλλαγή της διάμετρος πόλου, ρυθμίζει αυτόματα την πίεση, ρυθμίζει αυτόματα το

τοποθεσία του ποδιού πιέζοντας, να ταιριάζει αυτόματα την ταχύτητα τροφοδοσίας και τη θέση, να διατηρεί το συγκόλλημα συγκόλλησης πάντα σε κλειστή κατάσταση, για να εξασφαλίσει

Η ομαλή συγκόλληση.

• Το ειδικό σύστημα αριθμητικού ελέγχου κάνει την ταυτόχρονη κίνηση των αριστερών και των αριστερών ποδιών πολύ καλή.
• Ειδικό σύστημα ελέγχου CNC κάνει την αριστερή και δεξιά πλευρά του ποδιού συγχρονισμό απόδοση είναι πολύ καλή.
• Βεβαιωθείτε ότι η μηχανή δεν χρειάζεται προσωπικό για να γυρίσει την πλάτη της.
• Βάσει των χαρακτηριστικών της προηγούμενης διαδικασίας, μετά την συγκόλληση, δεν υπάρχει στρέβλωση της συγκόλλησης των στύλων,και δεν υπάρχει καμία ανάγκη για το προσωπικό για να τρυπήσει και να στρέψει το ραβδί στο πίσω μέρος της μηχανής για να το κέντρο της συγκόλλησης.

4Η ράβδος είναι σε μια V-type βάρκα, η κίνησή της είναι σε υπηρεσιακό έλεγχο, για να εξασφαλίσει τη σταθερότητα της κορυφής.

Ο στύλος βρίσκεται πάνω στο σχήμα V πλάνο εργασίας, και η κίνησή του ελέγχεται από ελεγκτή για να εξασφαλιστεί η σταθερότητα της συγκόλλησης της κεφαλής και της ουράς.

Η συγκόλληση από το κεφάλι ως την ουρά μειώνει σημαντικά το μήκος της ουράς που δεν συγκόλλησε.

• Ο αριθμός των πιεστικών ποδιών είναι 3 σετ, το πλεονέκτημα είναι η μείωση της πίεσης της επιφάνειας του πιεστικού ποδιού, η ομορφιά της επιφάνειας, η μείωση της επιδερμίδας της πίεσης, ταυτόχρονα κατάλληλη για την παραγωγή οκτώγωνων, πολλών και στρογγυλών.
• Μπορεί να είναι ισόδρομος ή μπορεί να είναι κυκλικός.

Ο αριθμός των κυλίνδρων συμπίεσης είναι 3 σετ, το πλεονέκτημα είναι να μειώσει την πίεση του κυλίνδρου στην επιφάνεια του πόλου, και να μειώσει την γρατζουνιά στην επιφάνεια.πολυγωνικός πόλος και κωνικός πόλοςΜπορεί να είναι ίσης διάμετρος ή κωνική.

• Η β-τύπου εξέδρα μπορεί να επιστρέψει γρήγορα στην καθορισμένη θέση, μειώνοντας την ένταση εργασίας του χειριστή.

Το V σχήμα τραπέζι εργασίας ((dolly) με μηχανοκίνητη γρήγορη επιστροφή πίσω λειτουργία, και μειώνει την ένταση εργασίας των χειριστών.

• 埋弧 功能 Υποβρύχια λειτουργία συγκόλλησης τόξου
• 带杆子 后导板, αυτοπροσαρμοσμένη ρύθμιση, πολύ μικρή ρύθμιση 位置 στην πραγματική λειτουργία, μείωση της έντασης εργασίας του χειριστή.

Με τη συσκευή καθοδήγησης πίσω από το στύλο, μπορεί να ρυθμιστεί προσαρμοστικά.

που μειώνει την ένταση εργασίας των χειριστών.

• Με την εγκατάσταση της φωτογραφικής μηχανής στο κεφάλι της μηχανής, αντικατοπτρίζεται στην οθόνη του ελεγκτή, καθιστώντας την παρακολούθηση απλή και εύκολη, μειώνοντας την ένταση της εργασίας του χειριστή.

Μέσα από την κάμερα που είναι εγκατεστημένη στο κεφάλι του μηχανήματος, η συγκόλληση αντανακλάται στην οθόνη του κύριου πίνακα ελέγχου, καθιστώντας το

Η παρακολούθηση της συγκόλλησης είναι απλή και εύκολη και μειώνει την ένταση εργασίας του χειριστή για την παρακολούθηση της συγκόλλησης.

• Η αυτοτελής ανάπτυξη του συστήματος ελέγχου της πίεσης και της συγχρονισμού, μειώνει τις απαιτήσεις του σταθμού, καθιστώντας τον επόμενο στρογγυλό και μικροσκοπικό.
• Η αυτο-αναπτύχθηκε πίεση πετρελαίου και σύστημα CNC, καθιστώντας το συγκολλημένο πόλο στρογγυλό και μικρή παραμόρφωση.
• Όταν ο σταυρός των δύο τμημάτων ολοκληρωθεί, η συσκευή κυλίνδρων θα γυρίσει στη θέση της.
• Για δύο στύλους ραφής, όταν ολοκληρωθεί η συγκόλληση της πρώτης ραφής, ο κάτω ρόλος θα αυξηθεί και θα περιστρέψει τον στύλο σε άλλη θέση ραφής για να ξεκινήσει η συγκόλληση της δεύτερης ραφής.
• Τοποθεσία φόρτωσης και εκφόρτωσης
• Εσωτερικό σύστημα ψύξης νερού με χάλκινο τεμάχιο, βελτίωση της διαπερατότητας
• Το εσωτερικό μπλοκ από χαλκό, το οποίο βελτιώνει σημαντικά τον ρυθμό διείσδυσης της συγκόλλησης.
• Ο χειριστής: 1 άτομο.
• Μεγέθους 10mm, υιοθετώντας διπλό τόξο διπλής ράβδου (ή διπλής ηλεκτρικής τριών ράβδου) buried arc,直流+交流,直流 采用大电流低电压,直流电弧获得大?? 深,交流采用相对较小的电流大电弧电压,增加 宽,获得美观的 形状. 接速度增加一倍,提高 性能,降低电耗.

Προαιρετικά στοιχεία: για πάχος πλάκας μεγαλύτερο των 10 mm, υιοθετήστε διπλό τόξο και διπλό σύρμα (ή διπλό ηλεκτρικό και τρία σύρμα) βυθισμένο

Ζύγιση τόξου, DC + AC, ζύγιση DC υιοθετεί υψηλό ρεύμα και χαμηλή τάση, τόξο συνεχούς ρεύματος αποκτά μεγάλη διείσδυση, AC υιοθετεί σχετικά μικρό

Δύο φορές η ταχύτητα συγκόλλησης, βελτιώνοντας την απόδοση συγκόλλησης και μειώνοντας την κατανάλωση ενέργειας.

• 可选项目: 联网生产数据系统 (Ευρωπαϊκό σύστημα παραγωγής δεδομένων)
• 功能1: μπορεί να παρέχει στα στελέχη παραγωγής τα δεδομένα παραγωγής: χρονικό διάστημα ανοίγματος, χρονικό διάστημα λήψης, χρονικό διάστημα μη λήψης, αριθμό παραγωγής κλπ.
• Λειτουργία 2: έγκαιρη ενημέρωση του λογισμικού, απόκτηση του καλύτερου και πιο πρόσφατου λογισμικού και δεδομένων εμπειρίας, μπορεί να βοηθήσει τους πελάτες, απόμακρη διάγνωση βλαβών, απόμακρη ρύθμιση παραμέτρων.

Προαιρετικό στοιχείο: δικτυωμένο σύστημα δεδομένων παραγωγής

Λειτουργία 1: μπορεί να παρέχει δεδομένα παραγωγής στο προσωπικό διαχείρισης της παραγωγής: ισχύς σε χρόνο, χρόνο συγκόλλησης, χρόνο μη συγκόλλησης,

ποσότητα παραγωγής κλπ.

Λειτουργία 2: έγκαιρη ενημέρωση του λογισμικού για την απόκτηση των καλύτερων και τελευταίων λογισμικών και δεδομένων εμπειρίας, τα οποία μπορούν να βοηθήσουν τους πελάτες στην

Η εξ αποστάσεως διάγνωση σφαλμάτων και η εξ αποστάσεως ρύθμιση παραμέτρων είναι βολική για τους πελάτες να επαναλάβουν γρήγορα την παραγωγή.

机器 περιέχει τα ακόλουθα μέρη

Το μηχάνημα αποτελείται από τα ακόλουθα μέρη:

• 伺服驱动的V型工作台 (Dolly) Σερβοκίνητο V-τύπου τραπέζι εργασίας
• Χρησιμοποιείται στο V εργασιακό τραπέζι του μπροστά και πίσω σιδηροτροχιά για το V τραπέζι
• 主龙门架 Κεντρικό πλαίσιο λιμανιού
• Συστήματα οδήγησης V τύπου για βιντεοκάμαρα τύπου V
• 液压??紧部分 Υδραυλική μονάδα συμπίεσης (συμπεριλαμβανομένων των στροφών συμπίεσης, συμπεριλαμβανομένων των κυλίνδρων συμπίεσης)
• 埋弧 系统,带 丝 送料 系统 Σύστημα συγκόλλησης με βυθισμένο τόξο, με σύστημα τροφοδοσίας σύρματος
• Συστήματα ανάκτησης ρευστότητας
• εσωτερικό νηματόσωμα με σύστημα ψύξης νερού
• 操作平台 Πλατφόρμα λειτουργίας
• 滚轮架子2对, τροχός περιστροφής πόλων, 2 ζευγάρια
• 液压系统 Υδραυλικό σύστημα
• Συστήματα ελέγχου
