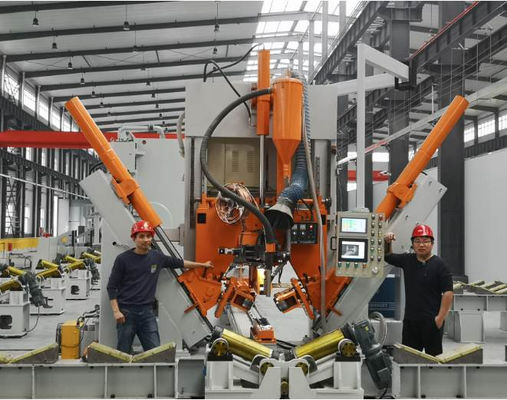

Μηχανή συγκόλλησης με κλειστή θύρα ελαφρού στύλου μοντέλο HM11000 για υψηλό στύλο και μονοστάτη

数控灯杆收口直缝焊机, 型号: HM1100/16000

Μηχανή κλεισίματος CNC Pole, Μοντέλο: HM1100/16000

Με το σύστημα συγκόλλησης Pulse MIG και το βυθισμένο σύστημα συγκόλλησης τόξου

滚轮型 Τύπος κυλίνδρου

设计专用于智慧杆, 5g 杆, 高杆灯杆, 电力杆, 也可用以普通路灯杆

Ειδικά σχεδιασμένο για κανονικό πόλο φωτός δρόμου, μονοφωνικό πόλο, υψηλό πόλο ιστό και 5G επικοινωνιακό πόλο.

直径范围: 60 ~ 1100mm, 厚度: 3 ~ 12mm

Εύρος διαμέτρου 60 ~ 1100mm, εύρος πάχους 3 ~ 12mm

使用范围: 适用于大长度的中杆纵向自动收口焊接, 5g 杆, 电力杆, 高杆灯杆, 也可用以普通路灯杆.

Πεδίο εφαρμογής της εφαρμογής: Κατάλληλο για μεγάλο μήκος μεσαίου μεγέθους πόλου διαμήκη αυτόματη συγκόλληση κλεισίματος, όπως 5g πόλο, μονο -πόλο, υψηλός πόλος ιστού και φυσιολογικό φως του δρόμου.

此机通常适用于焊接多边形和圆形锥形的杆子, 比较适合 1 片或者 2 片型钢杆 (一条焊缝).

Αυτό το μηχάνημα είναι συνήθως κατάλληλο για συγκόλληση μεσαίου μεγέθους πολυγωνικό και κωνικό πόλο, ιδιαίτερα κατάλληλο για τον πόλο που έχει μόνο μία ή δύο ραφές. Είναι μια αυτόματη γραμμή συγκόλλησης. Το καροτσάκι είναι εξοπλισμένο με ρυθμιζόμενο κινητήρα ταχύτητας, ο οποίος μπορεί να τραβήξει τον πόλο για να μετακινηθεί. Ο υδραυλικός κύλινδρος κάνει τον τροχό πίεσης να σφίξει τον πόλο και να συγκολλήσει ταυτόχρονα.

专有特点: ιδιόκτητα χαρακτηριστικά

• 数控自动调整, 数控系统, 随着杆径变化, 自动调节压力, 自动调节压脚位置, 自动匹配杆子送料速度和位置, 保持焊缝始终处于合拢状态, 以确保焊接顺利进行 .cnc Αυτόματη ρύθμιση, το σύστημα CNC, με την αλλαγή της διαμέτρου πόλων, ρυθμίστε αυτόματα την πίεση, ρυθμίστε αυτόματα τη θέση του ποδιού πιεστή, αυτόματα ταιριάζει με την ταχύτητα τροφοδοσίας και τη θέση, διατηρείτε τη ραφή συγκόλλησης πάντα στην κλειστή κατάσταση, για να εξασφαλίσετε την ομαλή συγκόλληση.
• 确保在前工序合格的基础上,焊接后杆子焊缝无扭转,机器后边无需人员撬扭杆子来对中焊缝.On the basis of the qualification of the previous process, after welding, there is no torsion of the pole weld, and there is no need for personnel to pry and twist the rod at the back of the machine to center the weld.
• 推动杆子为变频控制,带有电器刹车停止功能,以保证头尾焊接的稳定性.从头焊到尾,头尾几乎没有遗留未焊接的长度,不需要在尾部100~200mm 长度进行人工补焊.The driving pole is controlled by frequency conversion, with electric brake stop function to ensure the stability of head and tail welding,this system can weld the pole from small end to bottom end full area and almost no left length out of welding. Με αυτόν τον τρόπο μειώνεται η χειροκίνητη λειτουργία της επόμενης διαδικασίας.
• 压脚数量为 3 套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多棱杆和圆锥杆 .3 Σετ κυλίνδρου σύσφιξης, το πλεονέκτημα είναι η μείωση της πίεσης του κυλίνδρου στην επιφάνεια του πόλου και μειώνει το μηδέν στην επιφάνεια. Είναι κατάλληλο για την παραγωγή οκταγωνικού πόλου, πολυγωνικού πόλου και κωνικού πόλου. Μπορεί να είναι ίση διάμετρο ή κωνική.
• 小车可以快速电动回到设定位置, 无需人工推回 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度 降低操作人员的劳动强度.
• 后推动型小车, 带气动夹紧装置, 相对于手动夹紧, 简单快速. Το πίσω καροτσάκι ώθησης με πνευματική συσκευή σύσφιξης, είναι απλή και γρήγορη σε σύγκριση με τη χειροκίνητη σύσφιξη.
• 埋弧焊+脉冲焊双机双功能 με σύστημα συγκόλλησης Pulse MIG και με βυθισμένο σύστημα συγκόλλησης τόξου, διπλή πηγή ενέργειας συγκόλλησης.
• 出料一侧为滚轮型, 便于上下料, 利于实现物料上下游的自动化 可以上下料都在机器的一侧 可以上下料都在机器的一侧 可以上下料都在机器的一侧 避免操作人员前后长距离移动 避免操作人员前后长距离移动 避免操作人员前后长距离移动 避免操作人员前后长距离移动 便于上下料 利于实现物料上下游的自动化 利于实现物料上下游的自动化 利于实现物料上下游的自动化 利于实现物料上下游的自动化 利于实现物料上下游的自动化 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料 便于上下料, 利于实现物料上下游的自动化. Η φόρτωση και η εκφόρτωση μπορεί να είναι στην ίδια πλευρά για να καταστήσει τον χειριστή να αποφύγει το κίνημα σε μεγάλες αποστάσεις. Ο χειριστής πρέπει να εργάζεται μόνο στη θέση του μηχανήματος υποδοχής, η οποία μειώνει σημαντικά την ένταση της εργασίας.
• 带杆子后导向板, 自适应调整, 实际操作中很少调节焊缝位置, 降低操作人员的劳动强度. Με τη συσκευή καθοδήγησης πίσω, μπορεί να προσαρμοστεί προσαρμοστικά. Στην πρακτική λειτουργία, η θέση της ραφής συγκόλλησης σπάνια ρυθμίζεται, η οποία μειώνει την ένταση εργατικού δυναμικού των χειριστών.
• 通过安装在机头上的摄像头, 把焊缝反映到控制台上的屏幕上, 使得焊缝的跟踪, 简单容易, 降低操作人员的劳动强度. Μέσα από την κάμερα που είναι εγκατεστημένη στην κεφαλή του μηχανήματος, η ραφή συγκόλλησης αντικατοπτρίζεται στην οθόνη του κύριου πίνακα ελέγχου, καθιστώντας την παρακολούθηση της ραφής συγκόλλησης απλή και εύκολη και μειώνοντας την ένταση εργασίας του χειριστή για την παρακολούθηση της συγκόλλησης.
• 自主研发的油压和控制同步系统, 降低了对杆子的要求, 使得焊接后的杆子圆整, 变形小. Το αυτο-αναπτυγμένο πετρέλαιο πίεσης και το σύστημα CNC, καθιστώντας το συγκολλημένο πόλο στρογγυλό και παραμόρφωση μικρή.
• 操作人员: 1 人 .POWERATOR: 1 άτομο.
• 出料滚轮, 5 套 (适合 12 米 / 14 米 / 16 米杆子) Εκφόρτιση ράφι εκφόρτωσης, 5 σύνολα (κατάλληλα για 12m, 14m, 16m πόλο)
• 可以按照买方车间的布局 提供不同行进方向的机器 提供不同行进方向的机器, σύμφωνα με τη διάταξη του εργαστηρίου του αγοραστή, μπορούν να παρασχεθούν μηχανές με διαφορετικές κατευθύνσεις εργασίας.
• 对于客户的特殊要求, 可以特殊设计和制造, 以满足全世界各地不同的杆子. Για τις ειδικές απαιτήσεις των πελατών, η μηχανή μπορεί να σχεδιαστεί ειδικά και να κατασκευαστεί για να ανταποκριθεί σε διαφορετικούς πόλους σε όλο τον κόσμο.

• Αντικείμενα επιλογής

1, σύστημα φόρτωσης και εκφόρτωσης του δρόμου φωτός και εκφόρτωσης:

Στην αριστερή πλευρά του μηχανήματος υπάρχει ένα ράφι αποθήκευσης, το οποίο μπορεί να αποθηκεύσει 20 ~ 30 πόλους (ο αριθμός ποικίλλει ανάλογα με το μέγεθος των πόλων). Αφού ολοκληρωθεί η συγκόλληση, πατήστε το κουμπί και ο φωτός του δρόμου θα αποφορτιστεί για να εκφορτιστεί στο ράφι αποθήκευσης που στη δεξιά πλευρά του μηχανήματος μπορεί να αποθηκεύσει 20 πόλους (ο αριθμός ποικίλλει ανάλογα με το μέγεθος των πόλων).

2, Σύστημα αυτόματης παρακολούθησης λέιζερ, λέιζερ σε ραφή, κάμερα για να τραβήξετε τις φωτογραφίες λέιζερ, το λογισμικό υπολογισμού για να βρείτε τη θέση ραφής από τη φωτογραφία, να αποσταλεί το μήνυμα στο PLC, το PLC θα ελέγξει τον σερβοκινητήρα για να μετακινήσει τη συγκόλληση στη θέση της ραφής.

3, Λειτουργία απομακρυσμένης διάγνωσης. Ο προμηθευτής μηχανής μπορεί να βοηθήσει τον πελάτη στην απομακρυσμένη διάγνωση σφαλμάτων και την ρύθμιση απομακρυσμένης παραμέτρου. Βολικό για τους πελάτες να επαναλάβουν γρήγορα την παραγωγή.

4 Επαγωγή για να ελαχιστοποιηθεί το φαινόμενο μπανάνας που προκαλείται από τη συγκόλληση της συσκευής που θα μειώσει το φαινόμενο της μπανάνας για τη μηχανή θέρμανσης υψηλής συχνότητας συγκόλλησης, συμπεριλαμβανομένου του σώματος της μηχανής θέρμανσης και του πηνίου θέρμανσης επαγωγής.

机器包含以下部分

Το μηχάνημα αποτελείται από τα ακόλουθα μέρη:

• 用于小车移动的长型工作台 Long Worktable για το καροτσάκι
• 主龙门架 Κύριο πλαίσιο
• 小车驱动 σύστημα οδήγησης καροτσάκι
• 后出料滚轮, 5 套 Εκφόρτωση κυλίνδρων, 5 σύνολα
• 液压夹紧部分 Υδραυλικό τμήμα σύσφιξης (包括压紧轮, 适用于中杆 συμπεριλαμβανομένων των κυλίνδρων σύσφιξης, κατάλληλο για μεσαίου μεγέθους πόλο)
• 埋弧焊系统, 带焊丝送料系统 βυθισμένο σύστημα συγκόλλησης τόξου, με σύστημα τροφοδοσίας καλωδίων
• 焊剂回收系统 Σύστημα ανάκτησης ροής
• 液压系统 Υδραυλικό σύστημα
• 控制系统 Σύστημα ελέγχου
• 压轮模具, 按照客户的杆件的要求.

包含: 适合高杆灯杆, 智慧杆, 5g 杆模具一套

: 适合普通路灯杆, 最小直径 60mm, 等径圆杆, 圆锥杆模具一套

: 适合普通路灯杆, 最小直径 60mm, 八角杆模具一套

: 另外配置适合普通路灯杆用的后夹持装置一套. (包含一个小工具, 适用于长度非常短的杆子, 如 1 ~ 2 米长度的挑臂)

Ο κύλινδρος σύσφιξης, σύμφωνα με τις απαιτήσεις του πόλου του πελάτη.

Συμπεριλαμβανομένου:

1 Ρυθμίστε κατάλληλο για μονοφωνικό πόλο, υψηλό ιστό, μούχλα 5G πόλων.

1 σετ κατάλληλο για κανονικούς πόλους φωτός δρόμου, ελάχιστη διάμετρος 60mm (στρογγυλές πόλους και κωνικό πόλο)

1 σετ κατάλληλο για κανονικούς πόλους φωτός δρόμου, ελάχιστη διάμετρος 60mm (οκταγωνικός πόλος)

1 σύνολο συσκευών πίσω σύσφιξης κατάλληλα για κανονικούς πόλους φωτός δρόμου. (Περιλαμβάνει ένα μικρό εργαλείο, κατάλληλο για τους πόλους με πολύ σύντομο μήκος, όπως βραχίονα μήκους 1 ~ 2 μέτρων).
