HM1800/16000 Υψηλό στύλο / μονό στύλο / επικοινωνιακό στύλο

ΜΗΧΑΝΗ ΣΥΓΚΟΛΛΗΣΗΣ ΚΛΕΙΣΙΜΑΤΟΣ ΥΨΗΛΟΥ ΙΣΤΟΥ

ΜΟΝΤΕΛΟ: HM1800/16000

Εφαρμογή: για αυτόματη συγκόλληση κλεισίματος / ραφής (για υψηλούς ιστούς, μονοπολικούς στύλους, στύλους επικοινωνίας κ.λπ.)

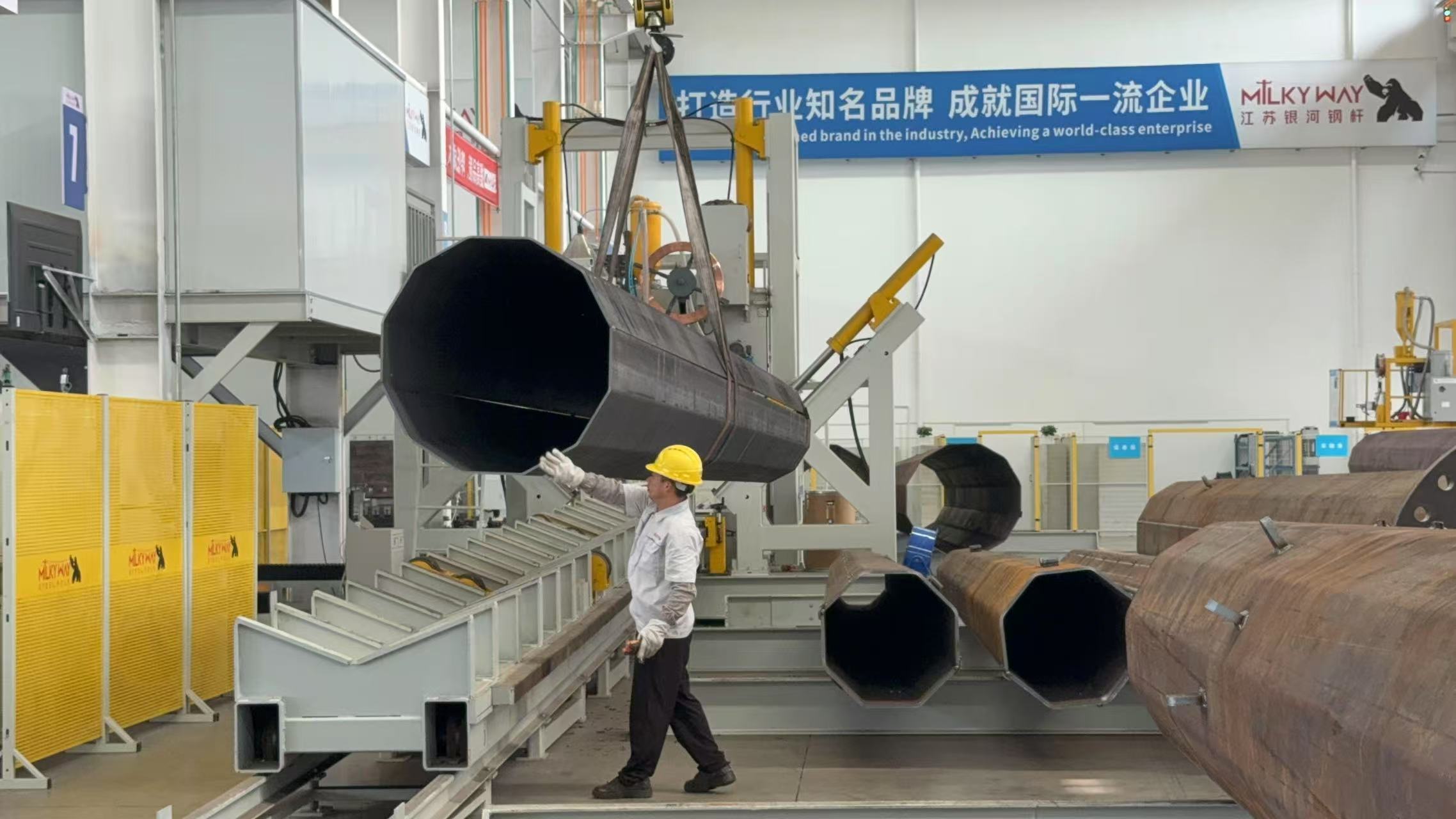

Μηχανή συγκόλλησης κλεισίματος υψηλού ιστού, είναι κατάλληλη για πολυγώνιους και κυκλικούς κωνικούς στύλους ενός ή δύο κελυφών. Είναι αυτόματη γραμμή συγκόλλησης, η δομή τύπου πύλης είναι σταθερή και με σύστημα συγκόλλησης, τρόλεϊ πλήρους μήκους στύλου με σερβοκινητήρα για ρυθμιζόμενη κίνηση ταχύτητας. Ο υδραυλικός κύλινδρος μπορεί να ωθήσει τον τροχό σύσφιξης για να κλείσει τον στύλο και να κάνει συγκόλληση κλεισίματος ταυτόχρονα.

Για στύλο δύο ραφών, όταν ολοκληρωθεί η συγκόλληση της πρώτης ραφής, ο κάτω κύλινδρος θα ανυψώσει τον στύλο και στη συνέχεια θα περιστραφεί σε άλλη θέση ραφής για να ξεκινήσει η συγκόλληση της δεύτερης ραφής.

Το μηχάνημα περιλαμβάνει τα ακόλουθα μέρη:

1. Μεγάλο τραπέζι εργασίας για κίνηση τρόλεϊ και στύλου.

2. Κύρια μονάδα πύλης

3. Σύστημα κίνησης για κίνηση τρόλεϊ στύλου

4. Υδραυλική σύσφιξη (συμπεριλαμβανομένων των τροχών σύσφιξης για τον στύλο)

5. Σύστημα συγκόλλησης με βυθισμένο τόξο, συμπεριλαμβανομένου του συστήματος τροφοδοσίας συρματόσχοινου.

6. Το σύστημα ανάκτησης ροής

7. Εσωτερική ράβδος χαλκού με σύστημα ψύξης νερού

8. Κύλινδρος ανύψωσης, 2 μονάδες

9. Υδραυλικό σύστημα

10. Σύστημα ελέγχου
