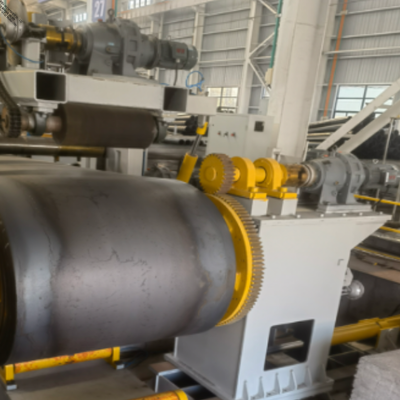

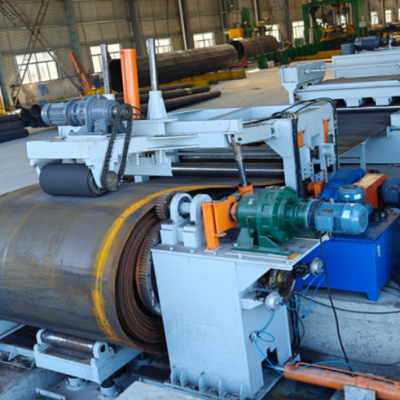

Name: CTL12×1600 Πλήρως αυτόματη γραμμή κοπής σε μήκος για ατσάλινα περιτυλίγματα πλάτους 1600 mm με χωρητικότητα 30 τόνων
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Αριθμό μοντέλου: CTL12×1600 Cut To Length Line

Εύρος πάχους επεξεργασίας: Πηνίο ανθρακούχου χάλυβα 5mm ~ 12mm

Εύρος πλάτους επεξεργασίας: 800mm ~ 1500mm

Μέγιστο φορτίο μονού χαλύβδινου πηνίου: 30 τόνος

Σταθερό εύρος μήκους κοπής: 2000mm ~ 6000mm

Μέγιστη Ταχύτητα Τρεξίματος Παραγωγής: 15 m/min

Λειτουργία ελέγχου: Πλήρως αυτόματος έλεγχος PLC + Οθόνη αφής

Προσαρμόσιμα στοιχεία: Μέγεθος πλατφόρμας στοίβαξης, Συσκευή τακτοποίησης πιάτων

Βασικές πληροφορίες

Τόπος καταγωγής: Wuxi, Κίνα

Μάρκα: CMC

Αριθμό μοντέλου: CTL12×1600

Πληρωμής & Αποστολής Όροι

Χρόνος παράδοσης: 90 ημέρες

Όροι πληρωμής: T/T,L/C

Δυνατότητα προσφοράς: Σύμφωνα με τις απαιτήσεις

Εκθεσιακός χώρος

CTL12×1600 Πλήρως αυτόματη γραμμή κοπής σε μήκος για ατσάλινα περιτυλίγματα πλάτους 1600 mm με χωρητικότητα 30 τόνων

Περιγραφή προϊόντων

CTL12×1600 Ατσάλινη περιστροφή κομμένη σε μήκος γραμμής αυτόματη αποστροφή ισοπέδωσης διασταυρούμενης κοπής επίπεδη πλάκα

Επισκόπηση του προϊόντος

Άρθρο	Λεπτομέρειες
Ονομασία του προϊόντος	Κόψτε σε μήκος γραμμή
Σχήμα	CTL12×1600
Υλικό μεταποίησης	Χάλυβα Q235, Q355, Q460, αντοχή ≤460Mpa
Λειτουργία επεξεργασίας	Αποσύνδεση, εξισορρόπηση, CNC διασταύρωση σταθερού μήκους, στοίβαση σιδηρουργικών περιστροφών
Τρόπος λειτουργίας	Πλήρως αυτόματη σύνδεση / χειροκίνητη μονάδα ελέγχου
Εφαρμόσιμη βιομηχανία	Κατασκευή δομών από χάλυβα
Προσαρμόσιμες επιλογές	Μέγεθος πλατφόρμας στοίβασης, συσκευή καθαρισμού υλικού

Εισαγωγή του προϊόντος

Το CTL12×1600 cut to length line έχει σχεδιαστεί ειδικά για την επεξεργασία σπειροειδών χάλυβα σε ορθογώνιες επίπεδες πλάκες.ισοπέδωση και διασταύρωση σταθερού μήκουςΟλόκληρη η γραμμή μπορεί να σταματήσει για να αναστρέψει τα υπολειπόμενα τυλιγμένα χάλυβα βολικά για την αλλαγή παραγωγής διαφορετικών μεγεθών πλάκας.

Υιοθετεί πλήρως αυτόματο έλεγχο CNC. Οι χειριστές χρειάζονται μόνο να ορίσουν το μήκος της πλάκας και την ποσότητα κοπής στην οθόνη αφής. Διαθέτει γρήγορη ταχύτητα παραγωγής, εξοικονομώντας σημαντικά το κόστος εργασίας.Απαιτείται μόνο ένας χειριστής, και η επαφή μεταξύ του προσωπικού και των πλακών από χάλυβα ελαχιστοποιείται ώστε να εξασφαλίζεται η ασφάλεια της λειτουργίας.

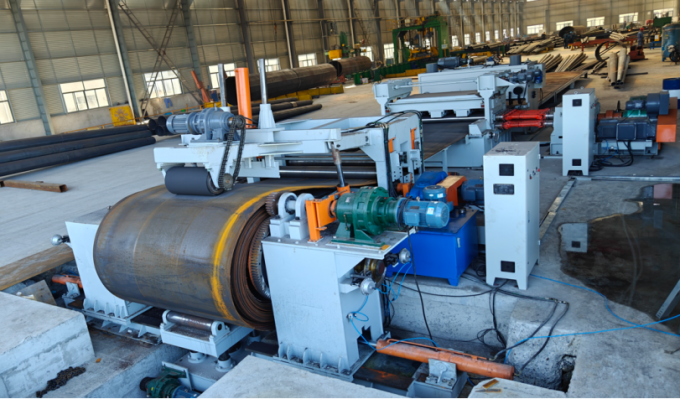

CTL12×1600 Steel Coil Cut To Length Line Overview

Η ροή της διαδικασίας παραγωγής:
Φορτίο υλικού → Αποσύνδεση → Πίεση και καθοδήγηση → Τροφοδότηση με τσιμπήματα → Ακαθάριστη ισοπέδωση → Θέση καθοδήγησης → Προκριματική ισοπέδωση → Μέτρηση μήκους κωδικοποιητή → Διασταυρούμενη κοπή → Μεταφορά με τσιμπήματα → Εφοδιασμός

Βασικές τεχνικές παραμέτρους

- Όχι, όχι, όχι.	Άρθρο	Προδιαγραφές
1	Επεξεργασμένο υλικό	Q235, Q355, Q460, σs ≤ 460Mpa
2	Περιοχή πάχους υλικού	5 ~ 12 mm
3	Περιοχή πλάτους υλικού	800 ~ 1500 mm
4	Εξωτερική διάμετρος σπείρας χάλυβα	Φ800 ~ Φ2000 mm
5	Εσωτερική διάμετρος ατσάλινου κυλίνδρου	Φ500 ~ Φ760 mm
6	Μέγιστο βάρος τροχιάς	30 τόνους
7	Κοπή σταθερού μήκους	2000 ~ 6000 mm
8	Μέγιστη ταχύτητα ισοπέδωσης	15 m/min
9	Διάμετρος κυλίνδρου ισοπέδωσης / κλίση	Φ180 mm / 215 mm
10	Υλικό κυλίνδρου ισοπέδωσης	40Cr
11	Ηλεκτρική τροφοδότηση εισόδου	415V / 50Hz, 3 φάσεις
12	Κατεχόμενος όροφος	Περίπου 19m (L) × 7,7m (W)

Ολοκληρωμένη σύνθεση γραμμής

Ατσάλινη περιστροφή φορτώνοντας Dolly
Υδραυλικός μονοεξαρτήτης
Υδραυλική πίεση, κεφαλή φτυάριου και συσκευή τσίμπησης (με 3 ρόλους ακατέργαστου ισοπέδωσης)
Συσκευή καθοδήγησης θέσης
Μονάδα ισοπέδωσης ακρίβειας
Ενότητα μέτρησης μήκους κωδικοποιητή
Μηχανή κούρεμας διασταυρούμενης κοπής
Συσκευή μεταφοράς και στοίβωσης με τσιμπήματα
Υδραυλικό σύστημα
Πνευματικό σύστημα
Ηλεκτρικό σύστημα ελέγχου PLC

Προδιαγραφές βασικού εξοπλισμού

Ατσάλινη περιστροφή φορτώνοντας Dolly
- Μέγιστη χωρητικότητα φορτίου: 30 τόνους
- Εξοπλίζεται με διπλό ρόλο στην κορυφή.
- Χρησιμοποιείται για τη μεταφορά ατσάλινων περιτυλίξεων και την ανύψωση περιτυλίξεων στον αποσυμπιεστή.

Υδραυλικός μονοεξαρτήτης
Υδραυλική επέκταση του άξονα για τη σύσφιξη ατσάλινων περιτυλίξεων για παθητικό ξετυλίξιμο. Εξοπλισμένο με χειροκίνητο φρένο έντασης.Στρογγυλό πλευρικό αποκλειστικό αποφεύγει παρεμβολές από στενά σπείρα.

Υδραυλική συσκευή πίεσης και τσιμπήματος με 3-τροχιακό ισοπεδωτή
Χρησιμοποιεί 2 κάτω κυλίνδρους + 1 άνω κυλίνδρους ακατέργαστη δομή ισοπέδωσης.Εξοπλισμένο με υδραυλική κεφαλή φτυάρι για ομαλή τροφοδοσία της κεφαλής κυλίνδρου.

Μονάδα ισοπέδωσης ακρίβειας
Δομή εξισορρόπησης 9 κυλίνδρων (4 άνω κυλίνδροι + 5 κατώτεροι κυλίνδροι).Οι κυλίνδροι υιοθετούν επεξεργασία σβήσεως μεσαίας συχνότηταςΟι ρυθμιζόμενοι τροχοί ενισχύουν την ακαμψία των τροχών για την απελευθέρωση της εσωτερικής πίεσης των πλακών χάλυβα και επιτυγχάνουν εξαιρετική επίπεδεια.

Ενότητα μέτρησης μήκους κωδικοποιητή
Η ανίχνευση μήκους σε πραγματικό χρόνο μέσω κυλίνδρου μέτρησης και κωδικοποιητή για την εξασφάλιση ακριβούς κοπής σταθερού μήκους.

Μηχανή διασταύρωσης
Μέγιστο πάχος κοπής:12mm, μέγιστο αποτελεσματικό πλάτος:1600mm. Υδραυλική δομή κοπής.

Συσκευή μεταφοράς και στοίβωσης με τσιμπήματα
Αποτελείται από τραπέζι κυλίνδρων μεταφοράς, μηχανισμό ρίψης πλάκας, επιπέδο εργασίας στοίβασης και συσκευή καθαρισμού υλικού (προαιρετική).Το μήκος της πλατφόρμας στοίβασης μπορεί να προσαρμοστεί σύμφωνα με το μέγιστο μέγεθος πλάκας φωτεινής στήλης του πελάτη.

Υδραυλικό & Πνευματικό Σύστημα
- Υδραυλικό σταθμό, φιάλες, βαλβίδες και αγωγούς (υδραυλικό λάδι προετοιμάζεται από τον αγοραστή)
- Εργασιακή πίεση πνευματικού συστήματος ≤ 0,8 MPa, κατανάλωση αέρα:1.5m3/min. (Πηγή αέρα προετοιμάζεται από τον αγοραστή)

Ηλεκτρικό σύστημα ελέγχου
Εναλλακτικά, η συσκευή μπορεί να χρησιμοποιηθεί για την επεξεργασία των ελαστικών και για την επεξεργασία των ελαστικών.Η λειτουργία έκτακτης αναστάτωσης πλήρους γραμμής είναι εξοπλισμένη για την προστασία της ασφάλειας του εξοπλισμού και του προσωπικού.

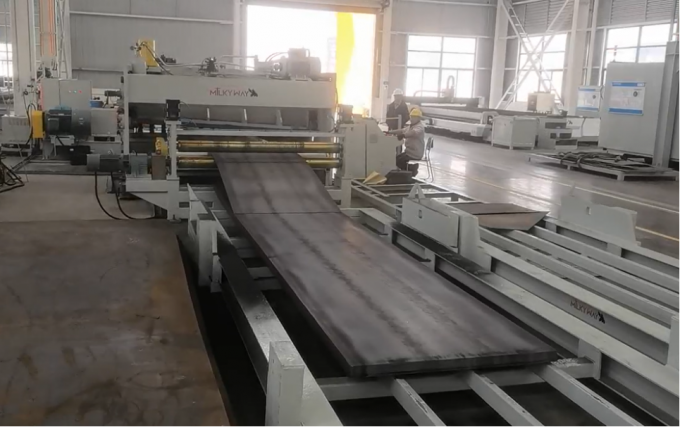

CTL12×1600 Electrical Control System and Operation Interface

Βασικά πλεονεκτήματα

Τμήμα πλεονεκτήματος	Περιγραφή
Ενσωματωμένη λειτουργία	Κατανοήστε την αποσύνδεση, την ισοπέδωση, την κοπή σταθερού μήκους και την τοποθέτηση σε μια γραμμή. Υποστηρίξτε την επανέκλιση της τροχιάς για να αλλάξετε διαφορετικές προδιαγραφές πλάκας
Ανώτατη ακρίβεια ελέγχου CNC	Μέτρηση σταθερού μήκους κωδικοποιητή, εύθετο μήκος κοπής και ρύθμιση ποσότητας μέσω οθόνης αφής
Εξαιρετική απόδοση ισοπέδωσης	9 ενεργοί κυλίνδροι ισοπέδωσης, πλήρης απελευθέρωση εσωτερικής πίεσης πλάκας, σταθερή επίπεδεια
Υψηλή αποδοτικότητα παραγωγής	Συνεχή αυτόματη παραγωγή, γρήγορη ταχύτητα λειτουργίας, μείωση του συνολικού κόστους παραγωγής
Απλή λειτουργία	Απαιτείται μόνο ένας χειριστής· ελαχιστοποιήστε την άμεση επαφή με τις χαλυβουργικές πλάκες για μεγαλύτερη ασφάλεια
Ευέλικτη διαμόρφωση	Η πλατφόρμα στοιβάσματος και η συσκευή καθαρισμού μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις παραγωγής φωτεινών στύλων
Αξιόπιστη προστασία ασφαλείας	πλήρης γραμμής κουμπί διακοπής έκτακτης ανάγκης, προστασία διασύνδεσης για κάθε τμήμα επεξεργασίας

Πεδίο εφαρμογής

Στενός πολτός φωτισμού δρόμου, οκτάγωνος πολτός λαμπτήρα, ψηλός πύργος, ακατέργαστη πλάκα χάλυβα
Χάλυβα, μηχανικές συσκευές επεξεργασίας πλακών πλακών
Τρίψιμο πρώτων υλών από πλακέτες μετάλλου για εργοστάσια μεταλλουργίας

Υποστήριξη Υπηρεσίας Μετά την Πώληση

Υπηρεσία	Λεπτομέρειες υπηρεσίας
Η εγγύηση	12 μηνών εγγύηση πλήρους γραμμής· μακρά εγγύηση λειτουργίας για τους κύριους κινητήρες και τους μειωτές ταχύτητας
Προμήθεια ανταλλακτικών	Μακροπρόθεσμη προμήθεια φθαρμένων ανταλλακτικών με εργοστασιακό κόστος
Υπηρεσία στο εξωτερικό	Μηχανικοί διαθέσιμοι για εγκατάσταση, θέση σε λειτουργία και εκπαίδευση χειριστών στο εξωτερικό
Υποστήριξη εξ αποστάσεως	Διαδικτυακή απομακρυσμένη αποδιορθωτική επεξεργασία και τεχνικές οδηγίες
Έγγραφα	Πλήρες εγχειρίδιο λειτουργίας και εκπαιδευτικά υλικά λειτουργίας στα αγγλικά

Συχνές Ερωτήσεις

Ερώτηση	Απάντηση
Τι πάχος και πλάτος μπορεί να κόψει αυτή η CTL12×1600 γραμμή;	Είναι κατάλληλο για 5~12mm πάχος, 800~1500mm πλάτος ατσάλινου κυλίνδρου, μέγιστο βάρος κυλίνδρου έως και 30 τόνους, διαφορά μήκους κοπής 2000~6000mm.
Μπορούμε να σταματήσουμε την γραμμή και να γυρίσουμε πίσω την υπόλοιπη ατσάλινη τροχιά;	Το φορτωτικό καρότσι είναι σχεδιασμένο με αντι-απολυτική δομή κυλίνδρων, ολόκληρη η γραμμή μπορεί να σταματήσει και να αναστρέψει το υπολειπόμενο σπείρωμα για να αλλάξει άλλες προδιαγραφές παραγωγής.
Είναι κατάλληλη αυτή η γραμμή κοπής σε μήκος για την κατασκευή πολων οδικών φώτων;	Το μέγιστο μήκος στοιβάσματος μπορεί να προσαρμοστεί για να ταιριάζει με τη μεγαλύτερη πλάκα φωτεινής στήλης.
