Name: Διπλό τόξο πολυσύρματος βυθισμένο τόξο CNC πόλος κλειστή συγκόλληση μηχανή για 14m διάμετρος 1,9m χάλυβα πόλος
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM1900
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Μοντέλο Εξοπλισμού: HM1900/14000 Μηχάνημα συγκόλλησης με πόλο CNC

Εύρος διαμέτρου: 400mm ~ 1900mm

Μέγιστο μήκος πόλου επεξεργασίας: 14000mm

Εφαρμοστέο πάχος πλάκας χάλυβα: 5~20mm, Μέγιστο πάχος ρουλεμάν σύσφιξης 25mm

τεχνολογία συγκόλλησης: Συγκόλληση με υποβρύχιο τόξο τριών συρμάτων διπλού τόξου

Δομή συμπίεσης: 3 Σετ υδραυλικών κυλίνδρων συγχρονισμού σύσφιξης

Εφαρμοστέος τύπος πόλου: Κωνικός / Οκτάγωνος / Πολυπλευρικός Πολυγωνικός Ατσάλινος στύλος

Χρώμα βαφής: Προσαρμόσιμο

Βασικές πληροφορίες

Τόπος καταγωγής: Wuxi, Κίνα

Μάρκα: CMC

Αριθμό μοντέλου: HM1900

Πληρωμής & Αποστολής Όροι

Χρόνος παράδοσης: 90 ημέρες

Όροι πληρωμής: T/T,L/C

Δυνατότητα προσφοράς: Σύμφωνα με τις απαιτήσεις

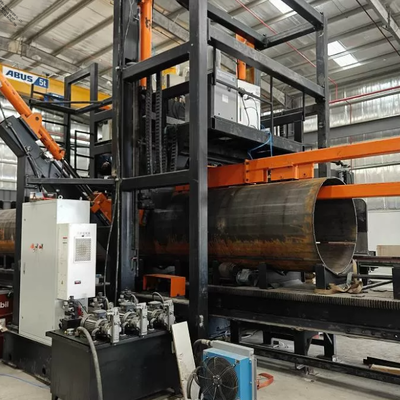

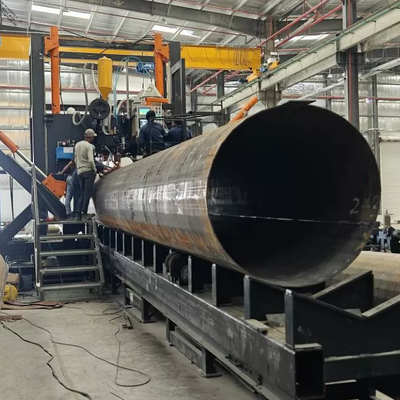

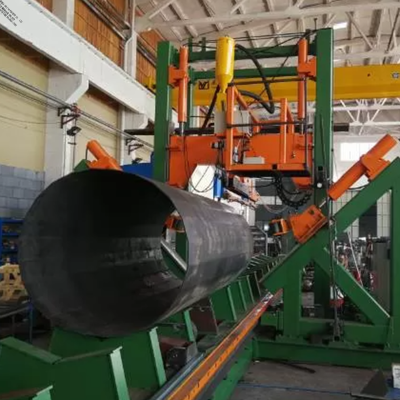

Εκθεσιακός χώρος

Διπλό τόξο πολυσύρματος βυθισμένο τόξο CNC πόλος κλειστή συγκόλληση μηχανή για 14m διάμετρος 1,9m χάλυβα πόλος

Περιγραφή προϊόντων

Διπλό τόξο πολυσύρματος βυθισμένο τόξο CNC πόλος κλειστή συγκόλληση μηχανή για 14m διάμετρος 1,9m χάλυβα πόλος

Επισκόπηση του προϊόντος

Η μηχανή HM1900/14000 CNC Pole Shut-Welding Machine είναι μια αυτόματη μήκωρη συγκόλληση βυθισμένης τόξας συγκόλλησης ειδικά σχεδιασμένη για κωνικούς οκταγώνιους πόλους επικοινωνίας 5G και υψηλούς πόλους πύλης.

Άρθρο	Λεπτομέρειες
Ονομασία του προϊόντος	Μηχανή συγκόλλησης με κλειστό πόλο CNC
Σχήμα	HM1900/14000
Εφαρμογή	Στύλος επικοινωνίας 5G, μονοπώλιο ισχύος, φωτεινός στύλος ψηλού πλοίου
Επεξεργασμένο σχήμα στύλου	Στρογγυλός κωνικός πόλος, οκτάγωνος & πολυμερές πολύγωνος πόλος (1/2/3 δομή κελύφους)
Τεχνολογία συγκόλλησης	Δύο τόξοι πολυσύρματος συγκόλλησης με βυθισμένο τόξο
Μέγιστο μήκος στύλου	14000 mm
Προσαρμόσιμες επιλογές	Σύστημα τηλεδιάγνωσης σε απευθείας σύνδεση, μονωμένο και κλιματιζόμενο ηλεκτρικό ντουλάπι, πακέτο ανταλλακτικών

Εισαγωγή του προϊόντος

Η μηχανή συγκόλλησης HM1900/14000 CNC είναι ειδικά σχεδιασμένη για την αυτόματη συγκόλληση με διαμήκη συγκόλληση των μακρών κωνικών στύλων, συμπεριλαμβανομένων των στύλων επικοινωνίας 5G,Μονόπολοι ισχύος και ψηλοί στύλοιΟ κανονισμός ισχύει για στρογγυλές κωνικές και πολύγωνες πόλεις ενός, δύο ή τριών τμημάτων.

Ο εξοπλισμός υιοθετεί σταθερή δομή φρεατίου που ταιριάζει με σύστημα συγκόλλησης, τροχό με σχήμα V ρυθμιζόμενης ταχύτητας με σέρβο για μεταφορά πόλων.Οι υδραυλικοί κυλίνδροι συμπίεσης κλείνουν τη συγκόλληση των στύλων ενώ η συγκόλληση γίνεται ταυτόχροναΓια τους δύο τμηματικούς πόλους με δύο ραφές, μετά την ολοκλήρωση της πρώτης ραφής συγκόλλησης, οι κυλίνδροι ανύψωσης σηκώνουν και περιστρέφουν τον πόλο αυτόματα σε θέση για τη δεύτερη συγκόλληση ραφής.

Βασικές τεχνικές παραμέτρους

- Όχι, όχι, όχι.	Άρθρο	Προδιαγραφές
1	Εφαρμόσιμη εξωτερική διάμετρος πόλου	400 ~ 1900 mm
2	Μέγιστο μήκος στύλου επεξεργασίας	14000 mm
3	Εφαρμόσιμο πάχος πλάκας	5 ~ 20 mm, υλικό Q235, Q355, Gr65 (Μέγιστο πάχος ρουλεμάν 25 mm, ανατρέξτε στην παραπομπή παραπάνω)
4	Ποσότητα συστοιχιών κυλίνδρων	3 σετ
5	Δύναμη κινητήρα υδραυλικής αντλίας	2.2+2.2+3 KW
6	Δύναμη κινητήρα σερβοκινητήρα για τροχόσπιτο τύπου V	7 KW, ρυθμιζόμενη ταχύτητα χωρίς βήματα
7	Βιόμετρος πίεσης	1600 χιλιοστά
8	Υψόμετρος λειτουργίας (πόλος από κάτω προς το έδαφος)	800 χιλιοστά
9	Σύστημα συγκόλλησης	Ηλεκτρική μονάδα συγκόλλησης διπλού τόξου με τρία καλώδια Δυναμικό συνεχούς ρεύματος: 250~1250A· ισχύς εναλλασσόμενου ρεύματος: 250~1250A
10	Προδιαγραφή συρματόσχοινου συγκόλλησης	Μονόσύρμα Φ4.0mm / Δίδυμο σύρμα 2*Φ1.6mm
11	Ταχύτητα μετακίνησης συγκόλλησης	00,3 ~ 1,5 m/min, ρυθμιζόμενο χωρίς βήματα
12	Κατεύθυνση συγκόλλησης	Ζυγή από το τέλος μεγάλης διαμέτρου προς το τέλος μικρής διαμέτρου
13	Πρότυπο συγκόλλησης	Επιτύχει μονομερή συγκόλληση διπλής μεριάς σχηματισμό με τυποποιημένη διαδικασία
14	Συνολικό βάρος μηχανής	23 τόνους
15	Συνολική διάσταση (LWH)	31000 * 6600 * 6100 mm

Ολική σύνθεση μηχανής

Εργασιακό τραπέζι τύπου V με κινητήρα σερβοκίνησης (καρότσι μεταφοράς)
Προηγούμενες και πίσω σιδηροτροχιές για τροχόσπιτα τύπου V
Κύριο βαρύ φορτίο θύρας
Σύστημα κίνησης για V-ειδές τραπέζι εργασίας
Υδραυλική μονάδα συμπίεσης με 3 σύνολα κυλίνδρων συμπίεσης
Σύστημα συγκόλλησης με βυθισμένο τόξο και αυτόματη συσκευή τροφοδοσίας σύρματος
Σύστημα ανακύκλωσης ανάκτησης ροής
Σύστημα εσωτερικών στήριξης από χαλκό με ψύξη με νερό
Πλατφόρμα λειτουργίας
Δύο σετ ελαστικών ράβδων περιστροφής στύλων
Ολοκληρωμένο υδραυλικό σύστημα
Ενσωματωμένο σύστημα ελέγχου CNC & PLC

Βασικά πλεονεκτήματα

Τμήμα πλεονεκτήματος	Λεπτομερή περιγραφή
Τεχνική αυτόματη ρύθμιση CNC	Το σύστημα CNC ρυθμίζει αυτόματα την πίεση συμπίεσης, τη θέση του κυλίνδρου και την ταχύτητα του τροχοφόρου μετά την αλλαγή της διαμέτρου του στύλου, διατηρεί συνεχώς την συγκόλληση κατά τη διάρκεια της συγκόλλησης
Εξαιρετικός συγχρονικός υδραυλικός έλεγχος	Το βελτιστοποιημένο σύστημα υδραυλικής και ελέγχου εγγυάται υψηλό συγχρονισμό για τα αριστερά, δεξιά και μεσαία κυλίνδρους συμπίεσης
Κατώτερη παραμόρφωση πόλου μετά την συγκόλληση	Δεν απαιτείται χειροκίνητη στροφή και ευθυγράμμιση της ραφής στην έξοδο της μηχανής εάν η διαδικασία σχηματισμού ανωτέρω πληροί τις προδιαγραφές
Σταθερή συγκόλληση από την κεφαλή στην ουρά	Το τροχό με σχήμα V που ελέγχεται από ελεγκτή συνειδητοποιεί τη συνεχή συγκόλληση από την κεφαλή του στύλου στην ουρά, μειώνει το μήκος του μη συγκολλημένου τμήματος της ουράς
Σχεδιασμός τριών κυλίνδρων	Τρεις ομάδες κυλίνδρων πίεσης διασκορπίζουν την επιφανειακή πίεση, μειώνουν τις εντάσεις και τις γρατζουνιές στην επιφάνεια των στύλων· κατάλληλες για στρογγυλές, οκταγώνιες και κωνικές στύλες
Γρήγορη αυτόματη επιστροφή τροχοφόρου	Μηχανοκίνητη λειτουργία γρήγορης επιστροφής για τροχόσπιτο τύπου V, μείωση της έντασης εργασίας του χειριστή
Προσαρμοστική συσκευή καθοδήγησης οπίσθιου ράμματος	Αυτορυθμιζόμενη δομή καθοδήγησης, σπάνια απαιτείται χειροκίνητη βαθμονόμηση κατά τη συνεχή παραγωγή
Οπτική παρακολούθηση συγκόλλησης	Η κάμερα που είναι εγκατεστημένη στο κεφάλι συγκόλλησης μεταδίδει την εικόνα της συγκόλλησης στην κύρια οθόνη ελέγχου για εύκολη παρακολούθηση και παρατήρηση της συγκόλλησης
Υδατοψυγμένο εσωτερικό στήριγμα από χαλκό	Βελτιώνει σημαντικά την διείσδυση συγκόλλησης και εγγυάται συνεπή σχηματισμό συγκόλλησης
Αυτοματοποιημένη περιστροφή για διπλές ραφές	Ενσωματωμένος μηχανισμός ανύψωσης κυλίνδρων για την αυτόματη περιστροφή δύο ραμμάτων για δευτερογενή συγκόλληση
Απλή λειτουργία	Απαιτείται μόνο ένας χειριστής για ολόκληρο τον κύκλο παραγωγής
Προαιρετικές ρυθμίσεις αναβάθμισης	Σύστημα δικτύου εξ αποστάσεως διάγνωσης σφαλμάτων και ρύθμισης παραμέτρων· μονωμένο ηλεκτρικό ντουλάπι κλιματισμού· πακέτο ανταλλακτικών

Πεδίο εφαρμογής

5G μονόπολη κωνικής επικοινωνίας
Κατασκευή μονοπωλίων από χάλυβα για αυτοκινητόδρομους και ηλεκτρικές μεταφορές
Κατασκευή υψηλών πυλών φωτισμού, οκτάγωνων πολυμερών πυλών λαμπτήρων
Σιδηρουργική δομή κορυφοειδής σωληνιακής κατασκευής

Υποστήριξη Υπηρεσίας Μετά την Πώληση

Υπηρεσία	Λεπτομέρειες υπηρεσίας
Εποχή εγγύησης	12 μήνες εγγύηση πλήρους μηχανής· μακροπρόθεσμη εγγύηση για τους κύριους κινητήρες servo, την πηγή ισχύος συγκόλλησης και τον ελεγκτή CNC
Προμήθεια ανταλλακτικών	Μακροπρόθεσμη προμήθεια φθαρμένων ανταλλακτικών με εργοστασιακό κόστος
Εξωτερική τεχνική υπηρεσία	Επαγγελματίες μηχανικοί διαθέσιμοι για εγκατάσταση, θέση σε λειτουργία και εκπαίδευση χειριστών στο εξωτερικό
Τεχνική υποστήριξη εξ αποστάσεως	Διαδικτυακή απομακρυσμένη εντοπισμός προβλημάτων, βελτιστοποίηση παραμέτρων και αντιμετώπιση σφαλμάτων
Τεχνικά έγγραφα	Πλήρες αγγλικό εγχειρίδιο λειτουργίας, οδηγός διαδικασίας συγκόλλησης και βίντεο εκπαίδευσης

Συχνές Ερωτήσεις

Ερώτηση	Τυπική απάντηση
Τι είδη πόλων μπορεί να επεξεργαστεί η μηχανή συγκόλλησης HM1900/14000;	Είναι κατάλληλο για 14m μακρύ στρογγυλό κωνικό πόλο, οκτάγωνες και πολυμερείς πολυγωνικές πόλους (1/2/3 δομή κελύφους).
Υποστηρίζει αυτό το μηχάνημα την αυτόματη συγκόλληση για οκταγώνιους πόλους με δύο ράμματα;	Μετά την ολοκλήρωση της πρώτης συγκόλλησης, το ράφι ανεβάζει και περιστρέφει τον στύλο αυτόματα για να πραγματοποιήσει τη δεύτερη συγκόλληση χωρίς επαναφόρτωση.
Χρειάζεται επιπλέον συγκόλληση επιφάνειας για πλάκες πάχους άνω των 20 mm;	Η δύναμη συμπίεσης του μηχανήματος υποστηρίζει υλικό έως 25 mm. Αλλά για εργασιακά κομμάτια που απαιτούν υψηλή διείσδυση εντός 20 ~ 25 mm, η γέμιση από λιωμένο χάλυβα μπορεί να είναι ανεπαρκής.Προτείνουμε την προσθήκη βυθισμένο τόξο επιφάνειας συγκόλληση μετά την πρωτογενή συγκόλληση.
