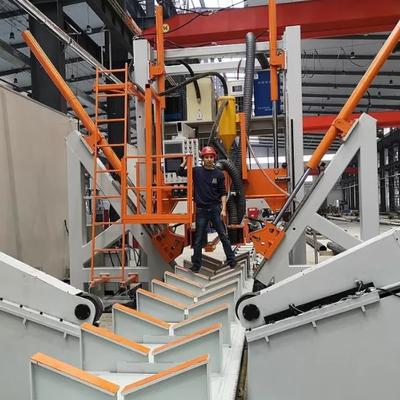

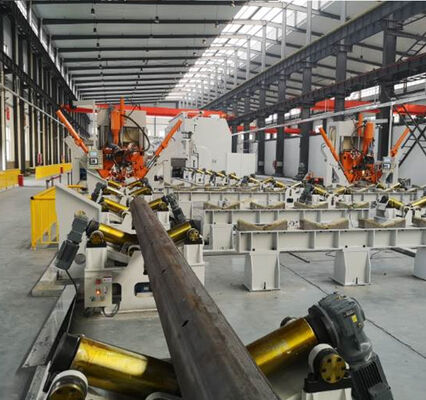

HM2500/14000 14m CNC Αυτόματη Μηχανή Συγκόλλησης Ραφής Φωτιστικών Στύλων Μέγιστη Διάμετρος 2500mm

Η βαρέως τύπου μηχανή συγκόλλησης κλεισίματος πόλων CNC HM2500/14000 είναι ειδικά βελτιστοποιημένη γιακωνικούς χαλύβδινους πόλους μεγάλου διαμετρήματος και παχύ τοιχώματος. Πραγματοποιεί πλήρως αυτόματη συγκόλληση κατά μήκος της ραφής και υποβρύχια συγκόλληση τόξου για εξαιρετικά μακριούς πόλους φωτισμού και πόλους επικοινωνίας 14 μέτρων.

Αυτός ο εξοπλισμός υποστηρίζει δομές πόλων συναρμολογημένες από 1, 2 και 3 τεμάχια, καλύπτοντας στρογγυλούς κωνικούς πόλους, οκταγωνικούς πόλους και πολυγωνικούς πόλους πολλαπλών πλευρών. Υιοθετώντας σταθερό σύστημα συγκόλλησης γάντζου σε συνδυασμό με σερβοσύγχρονο κινούμενο τρόλεϊ σχήματος V, η μηχανή ολοκληρώνει υδραυλικό κλείσιμο ραφής και συνεχή συγκόλληση συγχρόνως με υψηλή σταθερότητα.

Για πόλους διπλής ραφής, το σύστημα υποστηρίζει αυτόματη ανύψωση και περιστροφή πόλου, πραγματοποιώντας δευτερεύουσα συγκόλληση ραφής χωρίς χειροκίνητη επανατοποθέτηση. Βελτιώνει σημαντικά την αποδοτικότητα συνεχούς παραγωγής για εργοστάσια παραγωγής πόλων μεγάλου διαμετρήματος.

Το πλήρες σετ εξοπλισμού συγκόλλησης πόλων μεγάλου διαμετρήματος αποτελείται από τυποποιημένες βαρέως τύπου μονάδες, εξασφαλίζοντας σταθερότητα για μακροχρόνια παραγωγή βαρέως φορτίου:

• Σύστημα τρόλεϊ σχήματος V υψηλής ακρίβειας με σερβοκίνηση και ράγες οδήγησης πλήρους μήκους
• Βαρέως τύπου ενιαίο πλαίσιο συγκόλλησης γάντζου
• Σύγχρονο υδραυλικό σύστημα σύσφιξης με 3 ομάδες κυλίνδρων πίεσης
• Σύστημα συγκόλλησης τόξου τριών συρμάτων διπλής ισχύος & αυτόματος τροφοδότης σύρματος
• Αυτόματη συσκευή ανάκτησης και ανακύκλωσης ροής
• Συσκευή επένδυσης χαλκού με ψύξη νερού για υψηλό ρυθμό διείσδυσης
• 2 σετ αυτόματων στηριγμάτων κυλίνδρων περιστροφής πόλου
• Πλήρης υδραυλικός σταθμός & έξυπνο σύστημα ελέγχου CNC
• Πλατφόρμα λειτουργίας και ηλεκτρικό ντουλάπι ελέγχου

• Υπερμεγέθης διαδρομή πίεσης 2200mm -- ειδικά αναβαθμισμένο για υπερμεγέθεις κωνικούς πόλους διαμέτρου 2000-2500mm, επαρκής διαδρομή κλεισίματος χωρίς παραμόρφωση πόλου
• Έξυπνη δυναμική ρύθμιση ραφής -- το σύστημα CNC παρακολουθεί αυτόματα την αλλαγή κώνου του πόλου, προσαρμόζει δυναμικά την πίεση σύσφιξης και την ταχύτητα του τρόλεϊ για να διατηρεί τη ραφή κλειστή συνεχώς
• Υψηλό σύγχρονο υδραυλικό σύστημα -- οι κύλινδροι πίεσης αριστερά/δεξιά/πάνω τρέχουν σύγχρονα, αποφεύγοντας σημάδια τοπικής συμπίεσης στις επιφάνειες μεγάλων πόλων
• Διαμόρφωση συγκόλλησης μηδενικής στρέψης -- βελτιστοποιημένη δομή υδραυλικής ισορροπίας, χωρίς στρέψη ραφής μετά τη συγκόλληση, χωρίς ανάγκη χειροκίνητης διόρθωσης
• Αποτέλεσμα συγκόλλησης από άκρο σε άκρο -- ο έλεγχος κλειστού βρόχου σερβοκινητήρα εξασφαλίζει σταθερή ταχύτητα, μειώνει σημαντικά το τμήμα ουράς χωρίς συγκόλληση των υπερβολικά μακριών πόλων 14 μέτρων
• Σχεδιασμός προστασίας επιφάνειας -- τρία σετ κυλίνδρων πίεσης διανέμουν την πίεση αποτελεσματικά, προστατεύοντας τη μεγάλη επιφάνεια του πόλου από εσοχές και γρατζουνιές
• Οπτική παρακολούθηση συγκόλλησης -- κάμερα κεφαλής σε πραγματικό χρόνο απεικόνιση ραφής, εύκολη παρατήρηση και ακριβής παρακολούθηση
• Δομή συγκόλλησης με χαλύβδινο μπλοκ με ψύξη νερού -- βελτιώνει σημαντικά τη διείσδυση συγκόλλησης για παχιές πλάκες, σταθερή διαμόρφωση συγκόλλησης
• Αυτόματη συγκόλληση αναστροφής πόλου -- η έξυπνη συσκευή ανύψωσης και περιστροφής πραγματοποιεί αυτόματη συγκόλληση δύο ραφών για οκταγωνικούς πόλους
• Έξυπνη λειτουργία ενός ατόμου -- υψηλά αυτοματοποιημένη διαδικασία, χαμηλή ένταση εργασίας και υψηλή αποδοτικότητα παραγωγής

Αυτή η βαρέως τύπου μηχανή συγκόλλησης μεγάλου διαμετρήματος χρησιμοποιείται κυρίως για μαζική παραγωγή υπερμεγεθών προϊόντων πόλων:

• Παραγωγή υπερμεγέθους κωνικού μονοπόλου επικοινωνίας 5G
• Κατασκευή χαλύβδινων πόλων μετάδοσης ισχύος βαρέως τύπου
• Επεξεργασία πόλων φωτισμού υπερυψηλής ισχύος & μεγάλων πολυγωνικών πόλων φωτισμού
• Συγκόλληση κατά μήκος της ραφής χαλύβδινων δομών κωνικού σωλήνα μεγάλου μεγέθους
