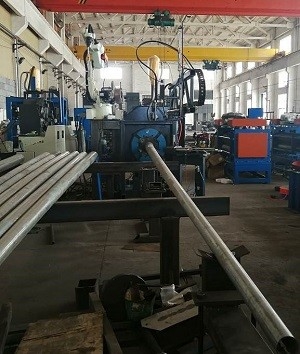

Ρομποτική μηχανή συγκόλλησης CNC μηχανή κοπής πλαισίου πόρτας για φωτεινό στύλο

ΕΡΩΤΙΚΗ ΜΑΣΙΝΑ ΚΑΙ ΚΑΤΑΣΗΣ ΠΛΑΤΑΣ

Μοντέλο: RW-DC120/300

Εφαρμογή:

Το σύστημα συγκόλλησης εφαρμόζεται για την παραγωγή συγκόλλησης πλάκας βάσης με ελαφρύ στύλο.σύμφωνα με διαφορετική θέση συγκόλλησης για να αποκτήσετε καλή ποιότητα συγκόλλησης,.

Το μηχάνημα αυτό έχει έξι κύριες εφαρμογές στην παραγωγή δοτύλων φωτισμού δρόμου, ως εξής:

• Το CNC έκοψε το κάτω μέρος του στύλου.
• τοποθέτηση και συναρμολόγηση της κάτω πλάκας,
• Η συγκόλληση των εσωτερικών και εξωτερικών ραφές μεταξύ της κάτω πλάκας και του στύλου,
• Ζυθοποιώντας τον σκληροποιητή της πλάκας βάσης,
• Τεχνική κοπή ηλεκτρικών θυρών CNC
• Ζύγιση πλαισίου πόρτας

Κατάλληλο για κωνικούς πόλους, στρογγυλούς πόλους, οκτάγωνους πόλους, πολυγωνικούς πόλους, πόλους ίσης διαμέτρου

Κύρια παράμετρος:

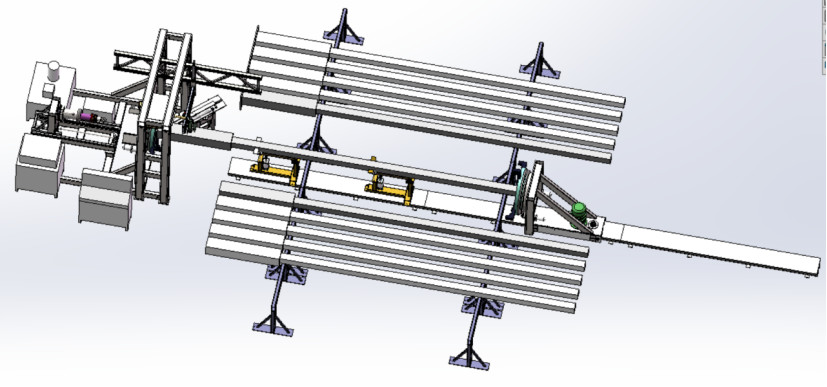

Η γενική διάταξη είναι η εξής:

Ειδικά χαρακτηριστικά:

1. Αυτό το μηχάνημα ενσωματώνει έξι λειτουργίες, οι οποίες μπορούν να ολοκληρωθούν σε μια φόρτωση και εκφόρτωση.η εσωτερική και εξωτερική συγκόλληση μεταξύ της πλάκας βάσης και του στύλου, η συγκόλληση του στερεοποιητή της κάτω πλάκας, η ηλεκτρική κοπή της πόρτας και η συγκόλληση του πλαισίου της πόρτας.Η ροή υλικού και ο χρόνος φόρτωσης και εκφόρτωσης μεταξύ των ανεξάρτητων διαδικασιών μειώνονται σημαντικά, και εξοικονομείται ο χώρος παραγωγής.
2. Με τη λειτουργία επέκτασης στύλου, να εξαλείψει το κενό μεταξύ της εσωτερικής τρύπας της πλάκας βάσης και τον στύλο και να συνειδητοποιήσει αυτόματη συγκόλληση ομαλά

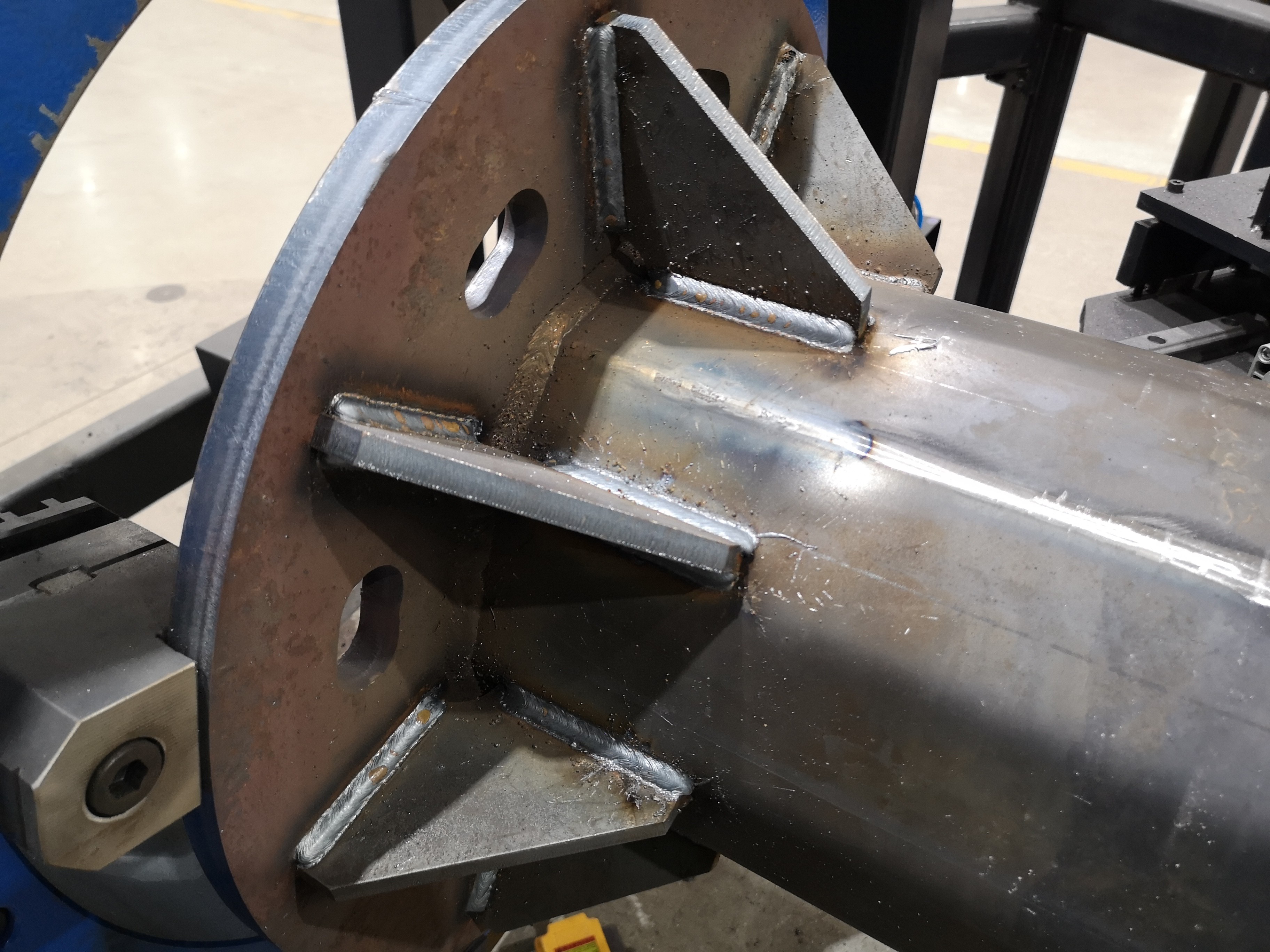

3. Με τη λειτουργία της αυτόματης τοποθέτησης και συγκόλλησης του στερεοποιητή
4. Υιοθετεί ιαπωνικό ρομπότ της Kawasaki Heavy Industries με καλή λειτουργικότητα και εξαιρετική ποιότητα.
5. Υιοθετώντας διάσημη πηγή ισχύος συγκόλλησης, καλή ποιότητα συγκόλλησης και υψηλή απόδοση συγκόλλησης
6. Το positioner έχει μια μεγάλη γωνία στροφής, η οποία μπορεί να συνειδητοποιήσει την πιο λογική γωνία συγκόλληση
7. Όμορφο σχήμα συγκόλλησης και υψηλή αξιοπιστία
8. Η κοπή CNC της πόρτας φωτεινής πόρτας, το σχήμα κοπής μπορεί να είναι κύκλος, τετράγωνο, ορθογώνιο, οβάλ κλπ.Οποιαδήποτε γραφικά που μπορεί να σχεδιαστεί από τον υπολογιστή CAD μπορεί να κοπεί από το ειδικό λογισμικό που έρχεται με το μηχάνημα.
9. Η πηγή κοπής είναι αυτόματο πλάσμα, έτσι ώστε η ταχύτητα κοπής θα είναι πολύ γρήγορη, και η κοπή θα είναι ομαλή και στρογγυλή
10. Λόγω της χρήσης της πηγής πλάσματος Hypertherm Powermax και του όπλου κοπής, το κενό κοπής είναι σχετικά μικρό, και τα κομμένα κομμάτια μπορούν να χρησιμοποιηθούν ως καλύμματα θυρών
11. Μετά την κοπή της ηλεκτρικής πόρτας, αν το πλαίσιο της πόρτας πρέπει να συγκολληθεί, το ρομπότ μπορεί να ολοκληρώσει την αυτόματη συγκόλληση του πλαισίου της πόρτας.Και η συγκόλληση του πλαισίου της πόρτας πρέπει να είναι εξοπλισμένη με τη λειτουργία θέσης λέιζερ

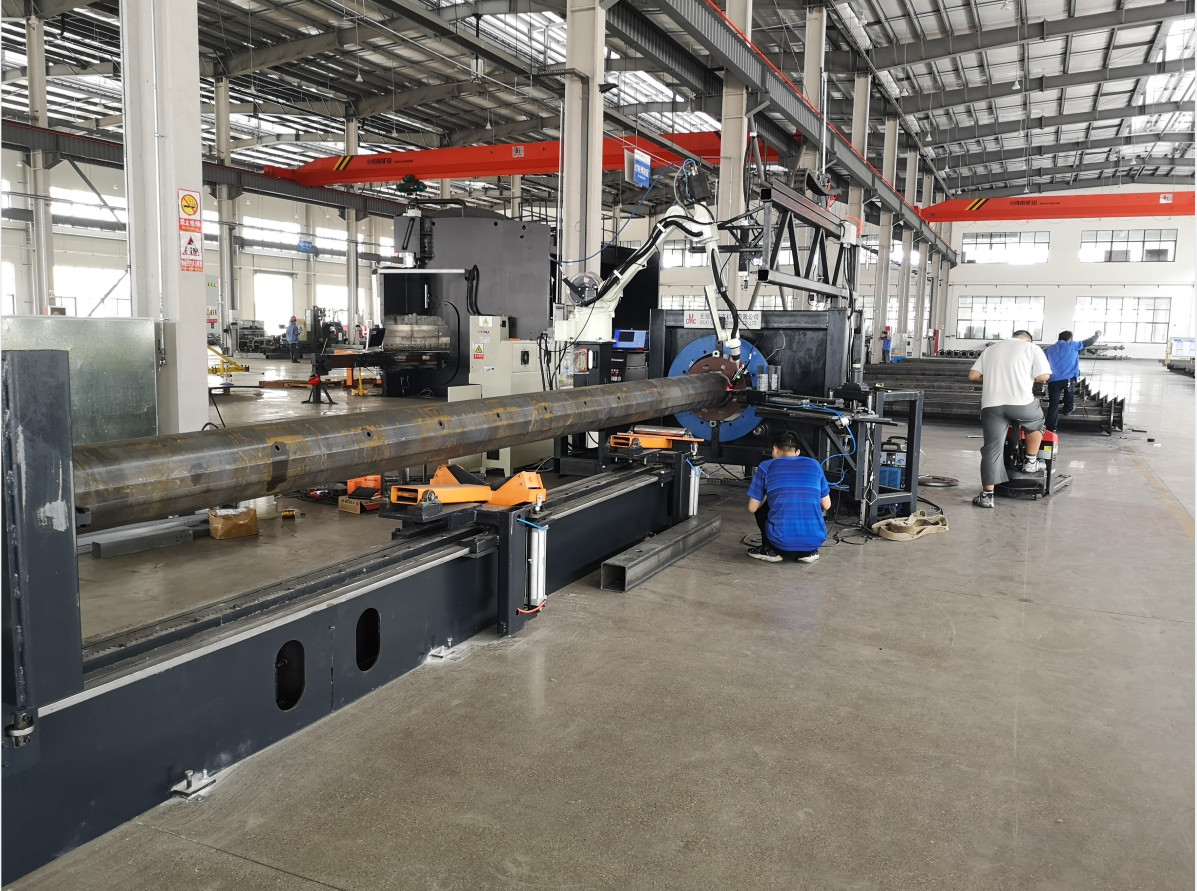

12. Ολόκληρη η μηχανή είναι σχεδιασμένη με τη μορφή μιας μονοδιάστατης γραμμής συναρμολόγησης. Οι πόλοι είναι στοιβαγμένοι στην αριστερή πλευρά της μηχανής.Και οι συγκολλημένες ράβδοι είναι στοιβαγμένες στα δεξιά.Ο στύλος κινείται και ανεβαίνει, δεν απαιτείται γερανό, και η ένταση εργασίας του χειριστή είναι χαμηλή
13. Σώστε πολλά έξοδα εργασίας
14. Μπορεί να προσαρμοστεί σε μεγάλες ώρες εργασίας κατά τη διάρκεια της ημέρας

Άρθρα επιλογής:

Δωμάτιο κοπής πλάσματος: Hypertherm Powermax45, μέγιστο πάχος 8mm. Επιλογή: Hypertherm Powermax65, μέγιστο πάχος 12mm.

Η μέγιστη διάμετρος στύλου είναι 400mm, και το τετράγωνο σωλήνα μέγιστο μέγεθος 350x350, το ηλεκτρικό chuck εσωτερική διάμετρος 620mm, κατάλληλο για 5G βαρύ στύλο (ως 500kg), βάση πλάκα μέγιστη διάμετρος 700mm,ή τετραγωνική πλάκα βάσης 700x700mm

3. Κόψιμο επίπεδης επιφάνειας + κόψιμο σωλήνων (4 άξονες)

4. Σε ένα τετράγωνο σωλήνα, υπάρχουν 2 στερεοποιητές σε μια πλευρά. απαιτείται μια συσκευή στερεοποίησης, η οποία μπορεί να μετακινηθεί πάνω και κάτω, κατάλληλη για διαφορετικές θέσεις του στερεοποιητή
5. Η λειτουργία τοποθέτησης λέιζερ είναι ρυθμισμένη για την συγκόλληση της θέσης και του μεγέθους των τμημάτων.συνιστάται ότι το πλαίσιο της πόρτας συγκολλημένη θα πρέπει να είναι εξοπλισμένη με τη λειτουργία τοποθέτησης λέιζερ.
6. Εάν η θέση του μικρού άκρου είναι τετράγωνος σωλήνας, το μικρό άκρο υποστήριξης δεν μπορεί να περιστραφεί και ο τύπος υποστήριξης πρέπει να αλλάξει.Προσθέστε το 12-μέτρο καθοδήγηση σιδηρόδρομο και την κινητή υποστήριξη του μικρού άκρου για να βελτιώσει την ακρίβεια της κοπής και συγκόλλησηςΗ μικρή στήριξη του τέλους είναι σερβοσυγχρονής περιστροφή.δεν είναι πλέον απαραίτητο να κατασκευάζετε ένα κορμί εργαλείων που γυρίζει τετράγωνο σε στρογγυλό.
7. Εργαλείο επέκτασης κάτω από πόλο
8. Εργαλείο στερεοποίησης
9. Ανταλλακτικά για συγκόλληση ρομπότ
10. Εναλλακτικά μέρη για κοπή πλάσματος
11. Δικτυακό σύστημα δεδομένων παραγωγής, το μηχάνημα είναι συνδεδεμένο στο διαδίκτυο στο εργαστήριο του πελάτη,

Λειτουργία (1):

μπορεί να παρέχει δεδομένα διαχείρισης παραγωγής: ισχύς σε χρόνο, χρόνο συγκόλλησης, χρόνο κοπής, χρόνο μη συγκόλλησης, ποσότητα παραγωγής κλπ.

Λειτουργία (2):

Μετά τη σύνδεση του μηχανήματος στο Διαδίκτυο, ο προμηθευτής μηχανής μπορεί να βοηθήσει τον πελάτη στην απομακρυσμένη διάγνωση σφαλμάτων και την απομακρυσμένη ρύθμιση παραμέτρων.Εύκολο για τους πελάτες να επαναλάβουν γρήγορα την παραγωγή.

Παρόμοιες φωτογραφίες

Σύστημα συγκόλλησης ρομπότ

1. Kawasaki Robot BA006N (Ιαπωνική μάρκα)

Η σειρά BA είναι μια σειρά ρομπότ που αναπτύχθηκαν ειδικά για συγκόλληση.Είναι εύκολο στη λειτουργία και μπορεί να επιτύχει εξειδικευμένη λειτουργία συγκόλλησης μέσω απλής λειτουργίας διδασκαλίας. Μια οθόνη εμφάνισης χρώματος LCD με άριστο οπτικό αποτέλεσμα και εύκολη λειτουργία είναι εγκατεστημένη στην διδακτική συσκευή.μπορεί να ταξινομήσει τις συνθήκες συγκόλλησης της αποθήκευσης, και ένα κλειδί κλήση.

Τα ρομπότ της σειράς BA της Kawasaki χρησιμοποιούν E01 ντουλάπι ελέγχου, συμπαγές σχήμα, κατάλληλο σύστημα λειτουργίας, πλούσιες λειτουργίες, εύκολη συντήρηση και υψηλή κλιμακωτότητα.οθόνη αφής 640 x 480 pixelsΤο λειτουργικό σύστημα υιοθετεί το Windows CE. Το μενού πτώσης χρησιμοποιείται για την εμφάνιση παραθύρων, γεγονός που καθιστά τη διαδικασία επεξεργασίας απλή και εύκολη.

Πεδίο δράσης

Εισαγωγή Προστατευτής σύγκρουσης φακού συγκόλλησης

Το σύστημα φακού συγκόλλησης 350 είναι ένας φακός συγκόλλησης CO2, ο οποίος χρησιμοποιείται συνήθως για συγκόλληση τόξου στην Ασία.

Το εναλλάξιμο σύστημα συγκόλλησης του λαιμού του όπλου έχει τα πλεονεκτήματα της υψηλής ονομαστικής αξίας και του υψηλού κύκλου λειτουργίας: η ευφυής διεπαφή μπορεί να συνειδητοποιήσει ταχεία συντήρηση και επαναλαμβανόμενες λειτουργίες θέσης,και να μειώσει το χρόνο στάσης

Το σύστημα πυροβολικού συγκόλλησης έχει μια ποικιλία από λαιμό και θήκη πυροβολικού για όλες τις κοινές αρθρώσεις μηχανών για επιλογή.

Πλεονέκτημα

(1)Τυπικός σχεδιασμός συγκόλλησης CO2 στην Ασία

(2)Η αντικαταστάσιμη γωνία του όπλου μπορεί να μειώσει τον χρόνο στάσης του εξοπλισμού και να μειώσει το κόστος συντήρησης και επισκευής

(3) Τα βέλτιστα χαρακτηριστικά θερμοκρασίας εξασφαλίζουν μακρά διάρκεια ζωής των φθαρμένων μερών

(4) Η υψηλής ποιότητας σύνθεση καλωδίων εξασφαλίζει τη μακρά διάρκεια ζωής του συστήματος

(5) Η ανθεκτική δομή της φλόγας συγκόλλησης μπορεί να επιτύχει υψηλή σταθερότητα συγκρούσεων
