Οικονομική υψηλή γραμμή παραγωγής πόλων ιστών ελαφριά/τέμνουσα μηχανή για τον ελαφρύ πόλο 12000mm

Οικονομική περικοπή στη γραμμή μήκους - ελαφριά μηχανή Πολωνού για 6m 8m 10m 12m 14m ελαφρύς Πολωνός χωρίς μονάδες κουράς και οδηγών.

Γρήγορη λεπτομέρεια:

Περιγραφή:

Τεχνική παράμετρος

1. Πάχος του υλικού: 2mm6.0mm για Q235A καυτό - κυλημένος ήπιος χάλυβας

2. Πλάτος του υλικού: 8001600mm

3. Βάρος της σπείρας χάλυβα: Ανώτατοι 15 τόνοι

4. Εσωτερική διάμετρος της σπείρας χάλυβα: Φ500mm-Φ750mm

5. Ισοπεδώνοντας ταχύτητα: 5 - 15m/min

6. Αριθμός ισοπέδωσης των κυλίνδρων: 13

7. Ισοπεδώνοντας διάμετρος κυλίνδρων: 130mm

8. Σειρά μήκους για την κλίμακα: 2000~12000mm που χορηγούν τα requirments.

10. Ανοχή του τέμνοντος μήκους: ±15mm (βάση στο πιάτο μήκους 8m)

11. Κύρια ισοπεδώνοντας δύναμη μηχανών: 37kw (σύνολο για 57KW)

12. περιοχή πλάτους για τη μηχανή: περίπου 7000mm

Εφαρμογή:

Είναι για το ελαφρύ υλικό πόλων που ξετυλίγει, ισοπέδωση, κόβοντας, ξύνει τη σχισμή ακρών και τη μυτερή διαδικασία σχισμής, για να πάρει ένα δευτερεύον μικρό πλάτος, ένα δευτερεύον μεγάλο πιάτο χάλυβα πλάτους.

Προδιαγραφές

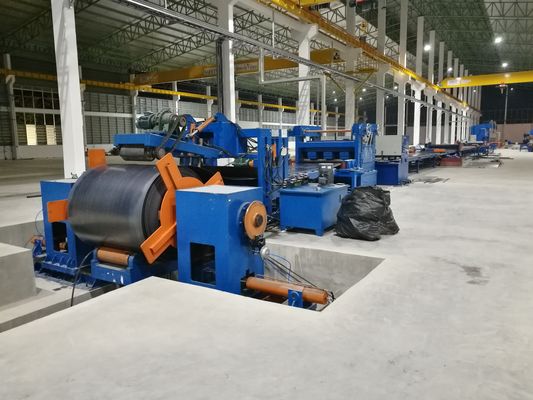

1. Η φόρτωση σπειρών χάλυβα μετακινείται το αυτοκίνητο:

Πάνω-κάτω: Υδραυλικός

Οριζόντια κίνηση: μηχανοποιημένος

Max.loading βάρος: 15Tons

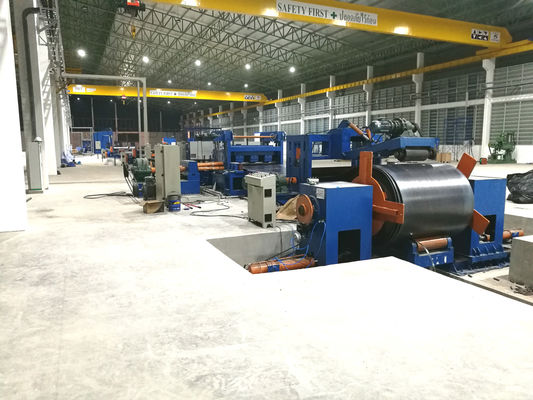

2. Υδραυλικός διπλός-επικεφαλής τύπος ομπρελών decoiler:

Συμπερίληψη: Μηχανοποιημένος πληρώστε μακριά, μηχανή, μειωτής,

Το σύστημα αλυσίδων παίρνει τη μετατόπιση για να περιστραφεί. Η κατεύθυνση περιστροφής μπορεί να είναι δεξιόστροφη και.

Ανοικτός και κλείστε: Υδραυλικός

Max.loading βάρος: 15Tons

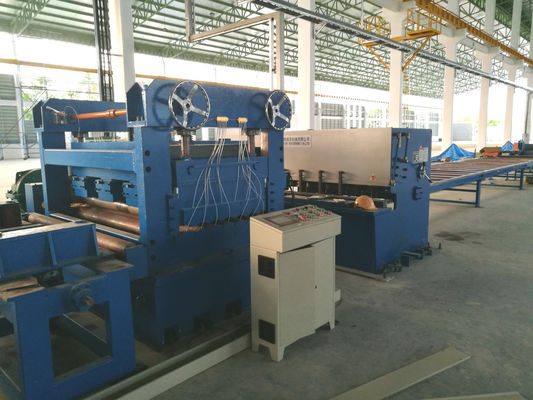

3. Ισοπεδώνοντας μονάδα: (δύο βάζουν τον τύπο),

Κύλινδροι δύο στρωμάτων leveler,

13 κύλινδροι, συμπεριλαμβανομένων 2 κυλίνδρων σίτισης, 11 ισοπεδώνοντας κύλινδροι

Ισοπεδώνοντας υλικό κυλίνδρων: 42Cr. dia: 130mm, ΕΑΝ αποσβήνεται

Δύο στρώματα που ισοπεδώνουν τους κυλίνδρους, βίδα σκουληκιών κίνησης μηχανών για να ρυθμίσει επάνω την κίνηση στρώματος πάνω-κάτω.

Το σύστημα μετάδοσης περιλαμβάνει τη διευθετήσιμη μηχανή ταχύτητας, μειωτής και ούτω καθεξής.

Η μετακίνηση κυλίνδρων up/down σίτισης είναι με υδραυλικό.

Η μονάδα είναι με την καθοδήγηση systeml

μέτρηση μήκους

Ο μετρώντας κωδικοποιητής μήκους εγκαθίσταται στον κύλινδρο

4, κοπή (χειρωνακτικός κόπτης πλάσματος που προετοιμάζεται από τον πελάτη)

5. Διπλή άκρη που σκίζει τη μονάδα.

Είναι γιατί η σχισμή ξύνει την άκρη του καυτού - κυλημένο πιάτο χάλυβα για να πάρει το ακριβές πλάτος για τον ελαφρύ πόλο.

Είναι βάση στην αρχή κουράς κυλίσματος για να κόψει το φύλλο χάλυβα. Υπάρχει ένα καρότσι στο μέτωπο της σκίζοντας μονάδας. Είναι για τον έλεγχο η ευθεία κοπή. Από την αλλαγή η θέση της σκίζοντας λεπίδας να αποκτηθεί το διαφορετικό πλάτους FR διαφορετικό φύλλο πόλων μεγέθους ελαφρύ.

Συμπερίληψη:

Ενισχυτικός πίνακας με τη ράγα

Στερεώνοντας το φύλλο μετακινηθείτε, ένα κομμάτι

Διπλή άκρη τύπων λεπίδων που σκίζει τη μονάδα με το παράθυρο μηχανών και εργαλείων.

6. Μυτερή σκίζοντας μονάδα

Η μυτερή σκίζοντας μηχανή είναι βάση στην αρχή κουράς κυλίσματος για να κόψει το φύλλο χάλυβα. Υπάρχει ένα καρότσι στο μέτωπο της σκίζοντας μονάδας. Είναι για τον έλεγχο ο μυτερός τέμνων βαθμός. Από την αλλαγή η θέση του πώματος στο καρότσι για να ελέγξει το μυτερό ποσοστό σχισμής.

Συμπερίληψη:

Ενισχυτικός πίνακας με τη ράγα

Στερεώνοντας το φύλλο μετακινηθείτε, ένα κομμάτι

Ενιαία άκρη τύπων λεπίδων που σκίζει τη μονάδα με το παράθυρο μηχανών και εργαλείων.

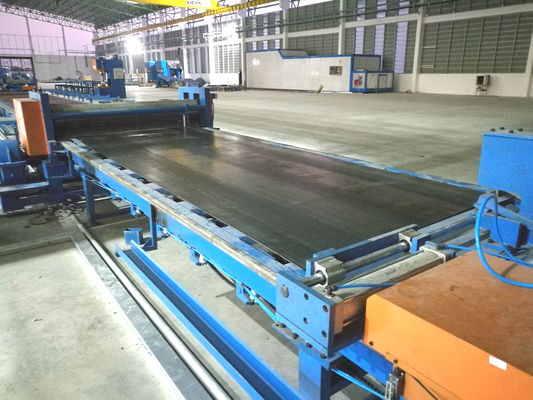

7. Πίνακας υποστήριξης τύπων σφαιρών για το τελειωμένο μυτερό φύλλο

8. Ηλεκτρικό σύστημα:

Κεντρικός πίνακας ελέγχου.

Το PLC, αναστροφέας οδηγών εναλλασσόμενου ρεύματος έχει το χαρακτηριστικό γνώρισμα της γρήγορης απάντησης και της καλής δραστηριότητας, οι οποίες μπορούν αποτελεσματικά να ελέγξουν την ακρίβεια μέτρησης και την τρέχοντας ταχύτητα.

9. Υδραυλικό σύστημα:

Υδραυλική δύναμη 25L/min

Συμπερίληψη: υδραυλικός σταθμός, βαλβίδες, δεξαμενή πετρελαίου, κοινός, μαλακός σωλήνας, σκληρός σωλήνας και ούτω καθεξής.

Ποια είναι η διαφορά με τα πρότυπά μας που κόβονται στο μήκος και οικονομικό;

Έναντι των προτύπων που κόβονται στο μήκος, ο οικονομικός τύπος δεν έχει 1) υδραυλική συσκευή καθοδηγώ-συμπίεσης, φτυάρι-κεφαλιών, τσιμπήματος και σίτισης

Ο χρήστης πρέπει να χρησιμοποιήσει το γερανό για να ανυψώσει και τη συντεχνία το κεφάλι φύλλων στην ισοπεδώνοντας μονάδα

2) υδραυλική κουρεύοντας μηχανή ακτίνων ταλάντευσης: QC12Y-6X2000

Ο χρήστης πρέπει να χρησιμοποιήσει τη χειρωνακτική μηχανή κοπτών πλάσματος για να κόψει το φύλλο.

Επικοινωνία με τους πελάτες

Α: Πώς στο φύλλο περικοπών με ένα δευτερεύον μικρό πλάτος και ένα δευτερεύον μεγάλο φύλλο πλάτους από αυτήν την μηχανή;

Β: Κατ' αρχάς, υπάρχει μια διπλή άκρη που σκίζει τη μονάδα, είναι γιατί η σχισμή ξύνει την άκρη του καυτού - κυλημένο πιάτο χάλυβα για να πάρει το ακριβές πλάτος για τον ελαφρύ πόλο, και έπειτα μπορούμε να χρησιμοποιήσουμε τη μυτερή σκίζοντας μονάδα μας για να κόψουμε το φύλλο χάλυβα σε 2 κομμάτια με μικρό και ένα δευτερεύον μεγαλύτερο φύλλο μιας πλευράς. Υπάρχει ένα καρότσι στο μέτωπο της σκίζοντας μονάδας. Είναι για τον έλεγχο ο μυτερός τέμνων βαθμός. Από την αλλαγή η θέση του πώματος στο καρότσι για να ελέγξει το μυτερό ποσοστό σχισμής.

Α: Πόσα πρότυπα έχουμε για την περικοπή στο μήκος;

Β: Έχουμε τρία είδη, 6X1600-12meters (το ανώτατο τέμνον μήκος είναι 12meters), τους μετρητές 6X1600-14 (ανώτατα 14 μέτρα) και τους μετρητές 6X1600-16 (ανώτατα 16 μέτρα)

Α: Πόσο καιρό είναι η ποιοτική εγγυητική περίοδός σας

Ένα έτος. Και όταν η μηχανή φθάνει στο εργαστήριο πελατών, θα στείλουμε το μηχανικό στην ανάθεση της μηχανής και θα παράσχουμε την κατάρτιση. Αλλά και, ο πελάτης μπορεί να αφήσει το μηχανικό τους στο εργαστήριό μας στη μελέτη πριν από την παράδοση.
