Steel Light Pole Welding & CNC Cutting Machine RW-DC120/260

1 ΣΕΤ
MOQ
Διαπραγματεύσιμα
τιμή
Steel Light Pole Welding & CNC Cutting Machine RW-DC120/260
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Τεχνολογία κοπής: cnc κοπή πλάσματος
σύστημα φόρτωσης: Αυτόματο σύστημα εντοπισμού θέσης
Υλικό: Χάλυβας, αργίλιο, Q235, A36, σίδηρος
Κορυφαία διάμετρο: 60120mm
Τύπος βραχίονα: Ενιαίος εκλεπτυμένος βραχίονας, ενιαίος, τρι-βραχίονας
Διάμετρος κάτω: 130265mm
Βασικές πληροφορίες
Τόπος καταγωγής: Wuxi, Κίνα
Μάρκα: CMC
Αριθμό μοντέλου: RW-DC120/RW-DC260
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Γυμνός
Χρόνος παράδοσης: Σύμφωνα με την πραγματική κατάσταση
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: Σύμφωνα με τις απαιτήσεις
Περιγραφή προϊόντων
Light Pole Welding CNC Cutting Machine 120-260mm Robot System
Product Overview

The RW-DC120/260 is an integrated automatic production system designed for steel light pole fabrication. It combines base plate welding, stiffener welding, and CNC plasma door cutting in one continuous workflow. The system is suitable for conical, round, and octagonal light pole manufacturing with high production efficiency and reduced manual handling.

Production Process
  • Pole loading and positioning
  • Base plate automatic alignment
  • Robot welding of inner and outer seams
  • Automatic stiffener welding
  • CNC plasma door cutting
  • Finished pole unloading
System Composition
  • Kawasaki industrial robot welding system
  • Kemppi welding power source
  • Hypertherm plasma cutting system
  • CNC control system (Si Dafeng SF-2100S)
  • Automatic pole handling & positioning system
  • Arc voltage height controller system
Key Features
  • One-line automated production for light poles
  • Robot welding ensures stable seam quality
  • CNC plasma cutting for precise door openings
  • Reduced manual handling and crane dependency
  • Continuous production for mass manufacturing
  • Suitable for conical, round, octagonal poles
Technical Parameters
Parameter Specification
Pole diameter range 120-260mm
Pole maximum length 12-14m
Thickness range 2.5-4.5mm
Maximum weight capacity 150kg
Driving speed 6-48 m/h
Plasma source Hypertherm Powermax 45
Cutting thickness capacity Up to 6mm
Production cycle 10-15 minutes/pole
Welding System

Robot welding system ensures stable arc control and consistent seam quality through real-time communication between robot and welding power source. It supports circular seam welding and reinforcement rib welding for base plate structures.

Applications
  • Street lighting poles
  • Highway lighting systems
  • Urban infrastructure poles
  • Power transmission pole structures
  • Smart city lighting systems
Advantages
  • Integrated welding + cutting production line
  • Reduced labor intensity and crane usage
  • High automation level for mass production
  • Stable robotic welding performance
  • Faster production cycle and space saving layout
System Layout
Light pole welding CNC cutting machine system layout diagram

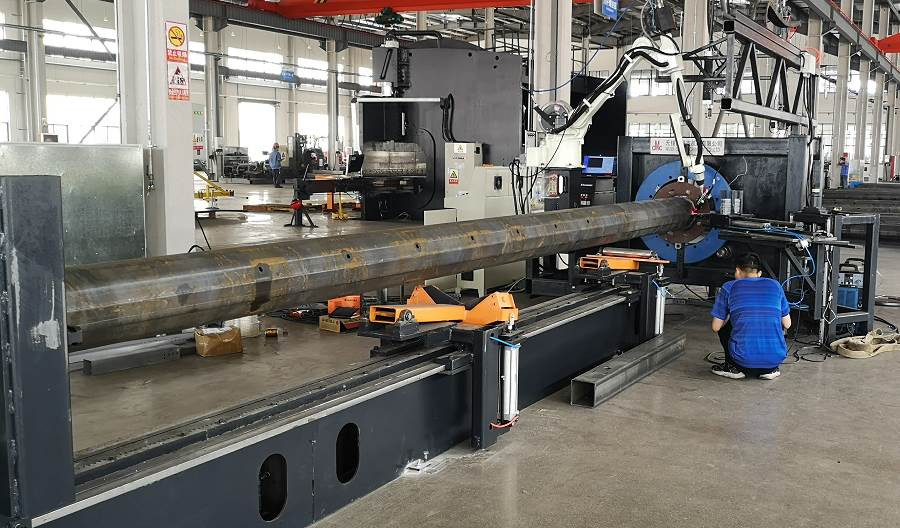

Detailed view of light pole welding and cutting machine components
Detailed Technical Specifications
No. Item Parameter
1 Pole or Round bar min diameter 120mm
2 Pole or Round bar max diameter 260mm
3 Pole or Round bar max.length 12~14m
4 Pole or Round bar min. thickness 2.5mm
5 Pole or Round bar max. thickness 4.5mm
6 Pole or Round bar max weight 150kg
7 Driving speed 6~48m/h, adjustable, with AC Servo control
8 Welding speed Reference speed 5~7 minutes/piece
9 Max. cutting distance from bottom, X axis 1500mm
10 Plasma source Hypertherm Powermax 45 Suitable max. thickness:6mm (Made in USA)
11 Max thickness for making hole and quality cutting Based on plasma source The up standard and option
12 Max.cutting speed Based on Plasma source (for one normal light pole electrical door, the cutting time is about 30~40 seconds)
13 CNC system Si Dafeng(SF-2100S)
14 Nesting SOFTWARE SmartNest
15 CNC Plasma cutting torch 1 set
16 Arc voltage height controller HEAVTH HP105
17 height DEVICE Plasma Torch height moving device, 1set
18 Production speed for one pole 10~15 minutes Including loading and unloading Based on size of pole
Frequently Asked Questions
What is a steel light pole welding and CNC cutting machine used for?
It is used for automated production of steel light poles, integrating base plate welding, stiffener welding, and CNC plasma door cutting in one continuous process.
What types of light poles can this machine process?
The machine is suitable for conical, round, and octagonal steel light poles with different sizes depending on production requirements and tooling configuration.
What cutting system is used for door opening processing?
The system uses a Hypertherm plasma cutting source, which enables precise and fast cutting of electrical door openings and other custom shapes designed through CNC software.
