Name: Μηχάνημα κάμψης διπλού συνδέσμου CNC για κωνικό οκταγωνικό στύλο φωτισμού δρόμου 14 μέτρων
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: 2-WE67K-400/7000
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ενιαία μονάδα κάμψης: 400 Ton, Total Tandem 800 Ton

Μήκος επεξεργασίας ενιαίου τραπεζιού εργασίας: 7000mm, Συνολικό μήκος σύνδεσης 14000mm

Μοντέλο εξοπλισμένου ελεγκτή CNC: Delem DA53T (Ολλανδία)

Διαμόρφωση ισχύος κινητήρα κύριας μετάδοσης κίνησης: Κινητήρας διπλής αντλίας 2×30 kW

Εφαρμοστέο τεμάχιο επεξεργασίας: Κωνικός / Οκτάγωνος πόλος φωτισμού δρόμου & πόλος ψηλού ιστού

Υποστηρικτικός τύπος καλουπιού: Κωνικό καλούπι 7 φορές σχηματισμού διπλού κωνικού

Χρώμα Επιφάνειας: Προσαρμόσιμο

Κατεύθυνση: Προσαρμόσιμο

Βασικές πληροφορίες

Τόπος καταγωγής: Wuxi, Κίνα

Μάρκα: CMC

Αριθμό μοντέλου: 2-WE67K-400/7000

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Κατάλληλος για τη ναυτιλία εμπορευματοκιβωτίων

Χρόνος παράδοσης: 90 Ημέρες

Όροι πληρωμής: T/T,L/C

Δυνατότητα προσφοράς: Σύμφωνα με τις απαιτήσεις

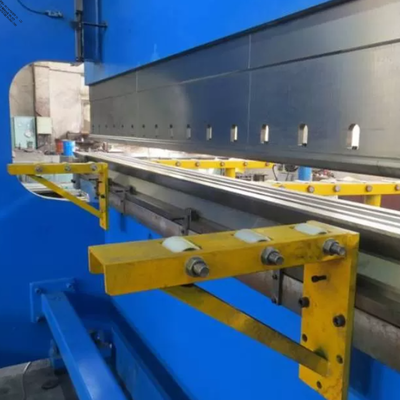

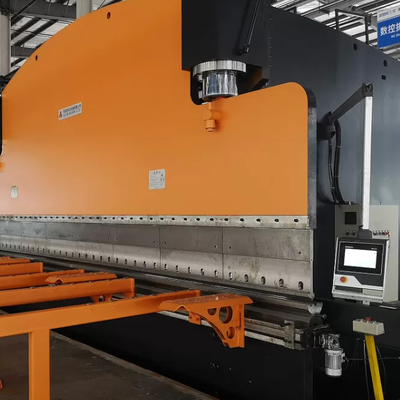

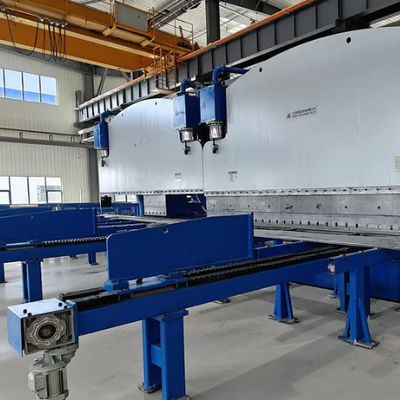

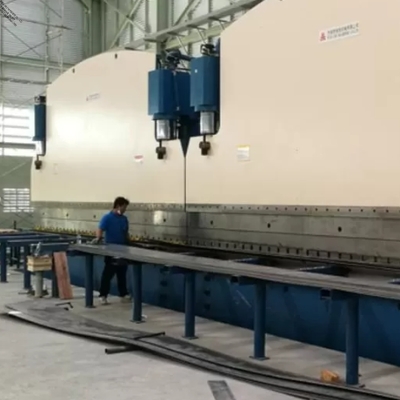

Εκθεσιακός χώρος

Μηχάνημα κάμψης διπλού συνδέσμου CNC για κωνικό οκταγωνικό στύλο φωτισμού δρόμου 14 μέτρων

Περιγραφή προϊόντων

1. Γρήγορος πίνακας επισκόπησης

Άρθρο	Λεπτομέρειες
Ονομασία του προϊόντος	Μηχανή κάμψης φωτεινών στύλων CNC Tandem Hydraulic Press Brake / Double Linkage
Σχήμα	2-WE67K-400/7000
Βασική εφαρμογή	Στύλοι φωτισμού δρόμου, οκτάγωνοι στύλοι, κωνικοί κωνικοί στύλοι και ψηλοί στύλοι αυτοκινητοδρόμων
Καταγωγή	Jiangsu, Κίνα
Τροποποιημένο	1 σύνολο
Τυποποιημένη τάση	380V 50Hz, Προσαρμόσιμο
Πελάτης-στόχος	Εργοστάσιο παραγωγής φωτεινών στύλων, γραμμή παραγωγής μονοπόλων χάλυβα
Κύρια διαμόρφωση	Delem DA53T Σύστημα CNC, Schneider Electric Parts

2. Εισαγωγή του προϊόντος

2-WE67K-400/7000 διπλή σύνδεση CNC ταυτόχρονο υδραυλικό φρένο πιέσης αποτελείται από δύο 400 τόνων μονάδες κάμψης μηχανήματα που εργάζονται συγχρονικά, συνολικό αποτελεσματικό μήκος κάμψης φτάνει τα 14 μέτρα,ειδικά προσαρμοσμένα για μεγάλων μεγεθών κονιοειδείς πόλους φωτισμού δρόμουΕξοπλισμένο με τον ελεγκτή CNC Delem DA53T των Κάτω Χωρών με έλεγχο άξονα Y1/Y2 και μηχανικό σύστημα αντιστάθμισης κορυφής τραπεζιού.κύρια ηλεκτρικά εξαρτήματα Γαλλία Schneider, όλα τα παγκοσμίως γνωστά αξεσουάρ μάρκας εγγυώνται σταθερή μακροχρόνια λειτουργία.αυτόματη γραμμή κάμψης τροφοδοσίας πλάκας και λειτουργία εξ αποστάσεως διάγνωσης σφαλμάτων, πλήρης λύση για την παραγωγή πολωνών.

3Πλήρης πίνακας τεχνικών παραμέτρων

- Όχι, όχι, όχι.	Άρθρο	Μονάδα	Αξία παραμέτρου
1	Τύπος μηχανής	-	Πολυμηχανή Τανδική Ηλεκτροϋδραυλική Συγχρονισμένη Τεχνική Τεχνική Τεχνική Τεχνική
2	Όνομα εργατικό δυναμικό	Τόνοι	2 × 400
3	Μέγεθος μίας επιφάνειας εργασίας	χμ	7000, Συνολικό μήκος σύνδεσης 14000
4	Απόσταση μεταξύ δύο πλαισίων	χμ	5600
5	Βαθμός του λαιμού	χμ	950
6	Μέγιστο ύψος ανοίγματος	χμ	970
7	Ράμ Στρόκ	χμ	320
8.1	Γρήγορη ταχύτητα μείωσης	mm/s	60
8.2	Ταχύτητα κάμψης εργασίας	mm/s	7
8.3	Ταχύτητα επιστροφής	mm/s	60
9	Δύναμη κινητήρα κύριας αντλίας	kW	2×30
10	Ελεγκτής CNC	-	Delem DA53T (Ολλανδία), άξονας Y1/Y2 + μηχανικό σύστημα στεφάνου
11	Αποζημίωση για τα τραπέζια	-	Μηχανοκίνητο σύστημα στεφάνισης
12	Ετικέτα σφραγίδας κυλίνδρου	-	διάσημο εμπορικό σήμα
13	Υδραυλική βαλβίδα	-	διάσημο εμπορικό σήμα Γερμανία
14	Υδραυλική αντλία	-	Ετικέτα USA
15	Ετικέτα γραμμικού κωδικοποιητή	-	FAGAR, Ισπανία
16	Κύρια ηλεκτρικά εξαρτήματα	-	Schneider, Γαλλία
17	Καθαρό βάρος μιας μονάδας	χιλιόγραμμο	50000, Συνολικά 100000kg
18.1	Μία μηχανή συνολική διάσταση L × W × H	χμ	7200 × 2710 × 5696
18.2	Υψόμετρο του δαπέδου από το έδαφος	χμ	4500
18.3	Συνολικό μήκος με διάταξη πλευρικής εκφόρτωσης	χμ	17500
18.4	Συνολικό πλάτος με υποστήριξη από υλικό εμπρός	χμ	4040
19	Οδός συσκευασίας εξαγωγής	-	Διαχωρισμένες συσκευασίες για τη θαλάσσια μεταφορά

4. Κατάλογος τυποποιημένων και προαιρετικών εργαλείων και αξεσουάρ

Κατηγορία	Λεπτομέρειες
με	1 σύνολο 18 mm παχιά άνω θήκη εργαλείου για το στύλο φωτισμού δρόμου, συνολικό μήκος καλούπιας 14m
Επιλογή 1	Οκτάγωνο ειδικό καλούπι φωτεινής στήλης, οκτάγωνο καλούπι οκτάγωνου, μήκους 14m
Εναλλακτική λύση 2	Πολλαπλό V σετ πετσέτας κάτω για οκταγώνιους στύλους και υψηλούς στύλους πύργου, προδιαγραφές 150×150, μήκος 14m
Δικαίωμα 3	7 φορές σχηματισμός διπλού κωνικού μούχλας κωνικού στύλου Σχέδιο κούκλας: 11/1000 ((Φ60~236) & 13/1000 ((Φ60~268) Εφαρμόσιμο πάχος τοιχώματος στύλου:3~4mm, διατομεακή διαχωρισμένη δομή, συνολικό μήκος καλούπιου 16m
Τυποποιημένο βοηθητικό	2 σετ 6.5m κωνικά άνω στήριξη καλούπι για τις δύο πλευρές του άνω φορέα
Επιλογή 5	Σύστημα πλευρικής εκφόρτωσης φωτεινών στύλων τύπου σπρώγματος
Επιλογή 6	Διαγνωσία σφαλμάτων από απόσταση και λειτουργία ρύθμισης παραμέτρων από απόσταση
Επιλογή 7	Πλήρως αυτόματο σύστημα παραγωγής κάμψης φωτεινών στύλων Συμπεριλαμβανομένου του τροχοφόρου πλάκας, του γερανού φόρτωσης, του πλευρικού ρυμουλκούμενου ρυμουλκούμενου, του συστήματος τροφοδοσίας CNC, της συσκευής θέσης, του εκτεταμένου ρυμουλκούμενου εκφόρτωσης και του τελικού πλαισίου αποθήκευσης στύλων
Επιλογή 8	Συμπλήρωμα ανταλλακτικών για το φρένο πίεσης 400 τόνων

5Πίνακας βασικών πλεονεκτημάτων απόδοσης

Σημείο απόδοσης	Λεπτομερή περιγραφή πλεονεκτημάτων
Δύο άξονες Y συγχρονισμένου ελέγχου	Γραμμικά κανόνα πλέγματος εγκατεστημένα και στις δύο πλευρές του ram σε πραγματικό χρόνο σήμα θέσης ανατροφοδότησης, ακριβής έλεγχο δύο υδραυλικών κυλίνδρων
Υψηλό άκαμπτο ολοκληρωμένο πλαίσιο	Ζυγισμένη δομή αποτελούμενη από δεξαμενή πετρελαίου, τραπέζι εργασίας, πλευρικές οροφές και κρόταφο, ισχυρή αντοχή φορτίου και αντιαντροπή
Ηλεκτροϋδραυλικό σύστημα αναλογικού συγχρονισμού	Υιοθετήστε γερμανική αναλογική βαλβίδα, σταθερή απόκριση, μικρή μηχανική τριβή, συνεχή σταθερή δύναμη εξόδου
Σχεδιασμός ανεξάρτητης εγκατάστασης πλέγματος	Οι αισθητήρες ράστερ που είναι στερεωμένοι σε C σχήμα στήριγμα αντί πλευρικού πλαισίου, τα δεδομένα μέτρησης δεν θα επηρεαστούν από την εκτροπή πλαισίου κατά την κάμψη
Διπλή μηχανική σύνδεση συγχρονικού ελέγχου	Μεταβείτε σε λειτουργία ταυτόχρονη στο κύριο πάνελ μηχανής, Delem CNC ενοποιεί δύο σήματα μηχανής, με ακρίβεια τον έλεγχο της ταχύτητας προς τα κάτω, μετατόπιση ταχύτητας, κάμψη & επιστροφή ταχύτητα για συγχρονισμένη σύνδεση
Τεχνικό σύστημα Delem CNC	Πολυγλωσσική διεπαφή λειτουργίας, αυτόματος υπολογισμός της χωρητικότητας κάμψης, του νεκρού σημείου και της θέσης αλλαγής ταχύτητας. Υποστήριξη μικρής κλίσης ram για ειδικές απαιτήσεις κάμψης
Συμπλήρωμα βοηθητικού συστήματος καθοδήγησης και ισορροπίας	Αντιστοιχία με τις απαιτήσεις επεξεργασίας μακρού εργασιακού υλικού και εκκεντρικής κάμψης, εγγυήστε ομοιόμορφη ακρίβεια κάμψης κατά μήκος ολόκληρου του μήκους της πλάκας
Αποζημίωση για μηχανική κορώνα τραπεζιού	Αυτόματη αντιστάθμιση της κάμψης του τραπεζιού εργασίας υπό βαρύ φορτίο, διασφάλιση της σταθερής ακρίβειας σχηματισμού των τελικών στύλων
Ανθεκτικός στην φθορά υδραυλικός κύλινδρος	Θερμική επεξεργασία για την εξασθένιση της επιφάνειας, καλή λιπαντικότητα, μακρά διάρκεια ζωής και χαμηλό ποσοστό αποτυχίας

6Πίνακας αντιστοίχισης εφαρμογών

Τύπος εργαστηρίου	Σκοπός επεξεργασίας
Στεφάνιο πομπό φώτων δρόμου	Δύο στάδια σχηματισμού για 14 μέτρα
Οκτάγωνος στύλος λαμπτήρα	Ειδική οκτάγωνη σχήμα σχήματος, ομοιόμορφη ακρίβεια γωνίας
Υψηλός στύλος στύλου αυτοκινητόδρομου	Δυνατότητα κάμψης για σύνδεση με βαρύ φορτίο για μεγάλους στύλους πάχους τοίχου
Κωνικό μονόπολο / 5G πόλος επικοινωνίας	Διπλή κομβική 7-διαδρομή σχηματισμού καλούπιας αντιστοιχίας

7Τραπέζι υποστήριξης Υπηρεσίας Μετά την Πώληση

Υπηρεσία	Ειδικό περιεχόμενο
Εποχή εγγύησης	12 μήνες εγγύηση πλήρους μηχανής· 24 μήνες για υδραυλική βαλβίδα, αντλία, κινητήρα και σύστημα CNC
Προμήθεια ανταλλακτικών	Μακροπρόθεσμη προμήθεια ευάλωτων αρχικών ανταλλακτικών με εργοστασιακό κόστος
Υπηρεσία εξωτερικών μεταφορών	Μηχανικοί διαθέσιμοι για εγκατάσταση, θέση σε λειτουργία και εκπαίδευση χειριστών στο εξωτερικό
Υποστήριξη μέσω διαδικτύου	Υποστήριξη διαγνωστικής διαδικτυακής εικόνας 24/7 και εξ αποστάσεως (προεγκατεστημένη προαιρετική λειτουργία)
Συμπληρωματικά έγγραφα	Πλήρες αγγλικό εγχειρίδιο λειτουργίας, καθοδήγηση παραμέτρων κάμψης και βίντεο λειτουργίας

8. Ενημερωτικά ερωτήματα

Ερώτηση	Απάντηση
1Ποιο είναι το μέγιστο μήκος κάμψης που μπορεί να επεξεργαστεί αυτό το φρένο ταντέμ;	Δύο μηχανές 7000 χιλιοστών λειτουργούν συγχρονικά, το συνολικό αποτελεσματικό μήκος κάμψης φτάνει τα 14 μέτρα, ταιριάζουν τέλεια σε μεγάλους στύλους φωτισμού δρόμου και υψηλούς στύλους πύργου.
2Ποια βασικά εξαρτήματα υιοθετεί αυτή η μηχανή κάμψης;	Το κύριο σύστημα CNC είναι η Ολλανδία Delem DA53T, γραμμικός κωδικοποιητής Ισπανία FAGAR, ηλεκτρικά εξαρτήματα Γαλλία Schneider, όλα παγκοσμίου φήμης κορυφαίες μάρκες.
3Μπορεί αυτό το μηχάνημα να σχηματίσει οκτάγωνες και κοκκωτές φωτεινές στύλες;	Ναι, παρέχουμε ταιριάζοντα διατομικά σπιλτ-μόλφους για οκταγώνιους στύλους και διπλό-κομβικό 7 φορές σχηματίζοντας κωνικούς στύλους, πλάτος πάχους 3 - 4 mm για την παραγωγή στύλων λαμπτήρων.
