Υψηλό φως: | cnc yag τέμνουσα μηχανή λέιζερ |
---|

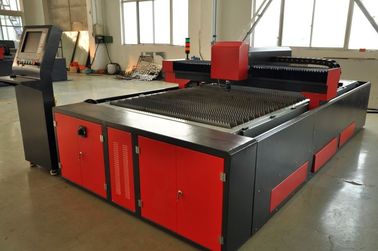

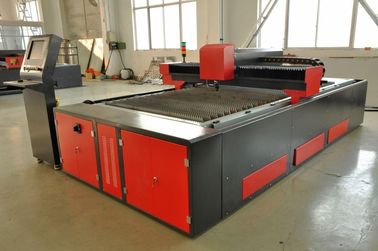

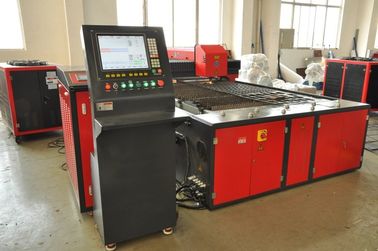

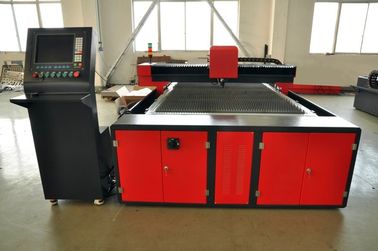

CNC YAG τέμνουσα μηχανή 500W 1500 X 3000 λέιζερ για το μέταλλο φύλλων
1. Διάγραμμα επίδρασης της τέμνουσας επεξεργασίας δειγμάτων
Λέξεις διαφήμισης, επεξεργασία μετάλλων φύλλων, κοπή κομματιού εργασίας
2. Χαρακτηριστικά γνωρίσματα
2.1 υψηλή ακρίβεια: Ισχύστε στην κοπή στα μέρη ακρίβειας και τα είδη λέξεων και διαγραμμάτων τέχνης.
2.2 γρήγορη ταχύτητα: Είναι 200 φορές περισσότερο από την κοπή γραμμών.
2.3 μικρή αγάπη θερμότητας, μη εύκολη στην παραμόρφωση. Η τέμνουσα ραφή είναι επίπεδη και όμορφη, καμία ανάγκη για την επόμενη επεξεργασία.
2.4 αναλογία υψηλών τιμών: Η τιμή είναι ένα τρίτο της παρόμοιας τέμνουσας μηχανής λέιζερ του CO2 απόδοσης, και δύο - πέμπτα της ίδιας CNC επίδρασης μηχανής.
2.5 χαμηλότερο κόστος: Είναι μόνο ένα όγδοο στο ένα δέκατο της ίδιας τέμνουσας μηχανής λέιζερ του CO2. Το κόστος είναι Δολ ΗΠΑ 4.8-6.4 ανά ώρα. Το κόστος της τέμνουσας μηχανής λέιζερ του CO2 είναι 24-38.4 Δολ ΗΠΑ ανά ώρα.
2.6 χαμηλό επόμενο διατηρώντας κόστος: Είναι μόνο ένα δέκατο σε έναν δέκατο πέμπτο της ίδιας τέμνουσας μηχανής λέιζερ του CO2, και ένα τρίτο στην ένα τέταρτο της ίδιας CNC επίδρασης μηχανής.
2.7 η σταθερή λειτουργία εγγυάται τη συνεχή παραγωγή. Το στερεό λέιζερ YAG είναι ένα από τα σταθερότερα και ώριμα προϊόντα στην περιοχή λέιζερ.
2.8 πλεονεκτήματα έναντι των CNC μηχανών:
(1) μπορεί να τελειώσει την επεξεργασία των ειδών περίπλοκης δομής. Μπορεί να κόψει οποιαδήποτε μορφή που επισύρεται την προσοχή στον υπολογιστή.
(2) καμία ανάγκη να ανοιχτεί ο τρόπος. Το προϊόν θα γίνει μόλις επισύρεται την προσοχή το διάγραμμα στον υπολογιστή. Μπορεί να αναπτύξει τα νέα προϊόντα γρήγορα και να μειώσει το κόστος.
(3) έχει το αυτόματο επισημαίνοντας σύστημα, έτσι μπορεί να κάνει και την επίπεδη κοπή και την τραχιά κοπή επιφάνειας.
(4) CNC οι μηχανές δεν μπορούν να καλύψουν τις περίπλοκες τεχνικές απαιτήσεις, αλλά ο κόπτης λέιζερ μπορεί.
(5) ομαλή επιφάνεια και υψηλού επιπέδου προϊόντα, τις οποίες CNC οι μηχανές δεν μπορούν να κάνουν.
(6) η μορφή διαμόρφωσε το κιβώτιο (μέσα στο πάχος 0.5m) χρειάζεται τη συσκευή που μπορεί να κάνει με τις τρύπες και τα αυλάκια. CNC οι μηχανές δεν μπορούν να κάνουν με το, αλλά η τέμνουσα μηχανή yag-3015 λέιζερ μπορεί να το λύσει.
3. Εφαρμοσμένο υλικό
Εφαρμόσιμος στην κοπή στο πιάτο ή το σωλήνα στο ανοξείδωτο, το χάλυβα άνθρακα, το χάλυβα κραμάτων, το χάλυβα άνοιξη, το αργίλιο, το χαλκό, το τιτάνιο, κ.λπ. Έχει την άριστη επίδραση επεξεργασίας στα είδη σκληρού εύθραυστου χάλυβα κραμάτων.
4. Τομείς εφαρμογής
Ευρέως χρησιμοποιημένος στην επεξεργασία μετάλλων φύλλων, τα εμπορεύματα μετάλλων, τη συσκευή κουζινών, την υψηλός-αποφασιστική συσκευή, το ηλεκτρικό κιβώτιο ελέγχου, τα μέρη αυτοκινήτου, τα γυαλιά, τις αφίσες, τις τέχνες, το φωτισμό, και τα ακριβή μέρη.
5. Χαρακτηριστικά εξοπλισμού και τεχνικά πλεονεκτήματα
Yag-3015 η τέμνουσα μηχανή λέιζερ επιτυγχάνεται από το ισχυρό λέιζερ που στρέφεται στο αντικείμενο για να προκαλέσει τη στιγμιαίες τήξη και την εξάτμιση, με xenon το λαμπτήρα ως γεννήτρια. Η αυτόματη κοπή ελέγχεται από το ψηφοθετημένο μηχανικό σύστημα. Αυτή η μηχανή έχει συμπυκνώσει τις τεχνολογίες του ψηφιακού, και ακριβούς μηχανικού λέιζερ.
6. Τμήματα εξοπλισμού
Αποτελείται κυρίως από το λέιζερ σφυγμού YAG, τη δύναμη λέιζερ σφυγμού, το σύστημα ψύξης λέιζερ, το εξωτερικό ελαφρύ σύστημα πορειών, το ελέγχοντας σύστημα, κ.λπ.
1, δομή συστημάτων
Στοιχείο | Όνομα |
Ποσότητα (κομμάτι) |
Παρατηρήσεις |
1 | Λέιζερ σφυγμού YAG | 1 | U.S. ειδικός διανοητικός φανός δομών τεχνολογίας |
2 | Ηλεκτρικός ελεγκτής λέιζερ | 1 | Ηλεκτρικά ελεγχόμενος υψηλής συχνότητας σφυγμός |
3 | Ειδικό σύστημα ψύξης | 1 | Ειδικός εξοπλισμός λέιζερ |
4 |
Οπτικό σύστημα Φακός επέκτασης ταχύτητας Σπεκτροσκόπιο Συγκέντρωση του φακού |
1 | Υιοθετεί τη γερμανικούς τεχνολογία και ειδικό που σχεδιάζονται. Ο οπτικός φακός έχει επιπτώσεις άμεσα στην ποιότητα facular, της επιρροής η ποιότητα της τεμνουσών ραφής και της φλάντζας, της τεμνόντων ταχύτητας και του πάχους. |
5 | Εισαγόμενη σερβο μηχανή | 1 | Εισαγόμενη σερβο μηχανή της Panasonic και εισαγόμενες βίδα και ράγες από την Ταϊβάν |
6 | Έλεγχος του συστήματος | 1 | CNC |
7 | Σύστημα ένδειξης λέιζερ | 1 | Ημιαγωγός (κόκκινο φως) |
Οι κύριοι εξοπλισμοί προκειμένου να βελτιωθεί η τεχνική απόδοση της στερεάς τέμνουσας μηχανής λέιζερ είναι ηλεκτρικός ελεγκτής λέιζερ, φανός λέιζερ και οπτικός φακός. Τα τρία μέρη αποφασίζουν το τεχνικό επίπεδο λέιζερ τέμνουσας μηχανής. Συνειδητοποιούμε ότι η τέμνουσα τεχνική απόδοση στέκεται στην κυριάρχη θέση στην Ασία από την καινοτομία των τριών μερών.
2, κύριος εξοπλισμός
Κύρια συστατικά | Απλές περιγραφές | Παρατηρήσεις |
Λέιζερ | Αμερικανικός τεχνικός φανός λέιζερ | Το μέρος Α δεν θα αφαιρέσει το εργοστάσιο που σφραγίζεται 600W του τύπου μόνος του χωρίς την αρχή του μέρους Β. |
Δύναμη λέιζερ | Δύναμη λέιζερ σφυγμού | Ειδικός κόπτης YAG |
CNC πίνακας λειτουργίας | Υιοθετεί τη συγκόλληση δομών χάλυβα, την επεξεργασία αποτυχίας πίεσης, τη βαρέων καθηκόντων δομή ραφιών, την εισαγόμενη κυλώντας βίδα TBI, τη ράγα HIWIN σκαφών της γραμμής, και τη σερβο μηχανή της Panasonic. | Έχει το βοηθητικό εξοπλισμό, στενά και τον απαλοιφής. |

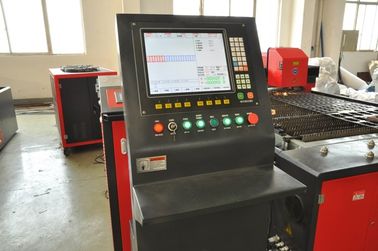

Ελέγχοντας σύστημα | FLSK Φ-7500 | |
Να τοποθετηθεί λογισμικό | InteGNPS | |
Σύστημα ψύξης | Διπλό σύστημα κυκλοφορίας, συναγερμός θερμοκρασίας, προστασία ροής και προστασία σταθμών ύδατος. | Συχνότητα ισχύος 7P |
Ελεγκτής ύψους | XYD CNC-300 |
3, η κύρια τεχνική παράμετρος:
Τεχνικοί δείκτες | Τεχνικές παράμετροι |
Μήκος κύματος | 1064nm |
Μέγιστη δύναμη λέιζερ | 500W |
Πλάτος σφυγμού | 0.2~20ms συνεχώς διευθετήσιμος |
Συχνότητα σφυγμού | 1~500Hz συνεχώς διευθετήσιμος |
Προσδιορισμός θέσης | Ένδειξη κόκκινου φωτός |
Αποτελεσματική περιοχή επεξεργασίας | 1500mm*3000mm |
X/Y επαναλαμβανόμενη άξονας ακρίβεια προσδιορισμού θέσης | ±0.03mm |
Ενισχυτικό σχήμα φωτογραφιών | DXF, DWG, PLT, κ.λπ. (το ενισχυτικό αυτόματο λογισμικό CAD, Corel σύρει το λογισμικό) |
Ενέργεια που καταναλώνεται συνολική | ≤ 30KW |
Παροχή ηλεκτρικού ρεύματος | 3 φάσεις, 4 καλώδια, εναλλασσόμενο ρεύμα, 380V, 50Hz, 60A |
Γενική διάσταση (L×W×H) | 4560mm×2450mm×1560mm |
