500W τέμνουσα μηχανή λέιζερ ινών 1500 X 3000 CNC για το πιάτο φύλλων



500W τέμνουσα μηχανή λέιζερ ινών 1500 X 3000 CNC για το πιάτο φύλλων







1. Διάγραμμα επίδρασης της τέμνουσας επεξεργασίας δειγμάτων





Κοπή κομματιού εργασίας επεξεργασίας μετάλλων φύλλων λέξεων διαφήμισης



2. ☆ Βασική εισαγωγή







Κοπή κομματιού εργασίας επεξεργασίας μετάλλων φύλλων λέξεων διαφήμισης







2. Βασική εισαγωγή

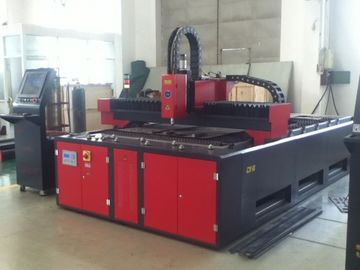

ΛΦ-3015 η τέμνουσα μηχανή λέιζερ ινών επιτυγχάνεται από το ισχυρό λέιζερ που στρέφεται στο αντικείμενο για να προκαλέσει τη στιγμιαίες τήξη και την εξάτμιση, με το αρχικό λέιζερ ινών που εισάγεται από την ομάδα λέιζερ IPG στη Γερμανία. Η αυτόματη κοπή ελέγχεται από το ψηφοθετημένο μηχανικό σύστημα. Αυτή η μηχανή έχει συμπυκνώσει τις τεχνολογίες του ψηφιακού, και ακριβούς μηχανικού λέιζερ.

2.1. Διασπασμένος τύπος που σχεδιάζονται και ανεξάρτητος πίνακας λειτουργίας. Μπορεί να κινηθεί σύμφωνα με τον όρο. Άνετη και εύκολη λειτουργία.

2.2. Εισαγόμενος λειτουργώντας πίνακας σερβο μηχανών, διακινούμενη περιοχή 1500mm*3000mm.

2.3. Το κεφάλι λέιζερ μπορεί να ρυθμιστεί μέσω του άξονα Ζ, που ταξιδεύει την περιοχή 0100mm









3. Κύρια χαρακτηριστικά γνωρίσματα



3.1. Μπορεί να χρησιμοποιηθεί ευρέως για να κόψει τα πιάτα όπως: ανοξείδωτο, χάλυβας άνθρακα, αργίλιο, κ.λπ.

3.2. Ισχυρή τέμνουσα δυνατότητα: 500W ο τύπος μπορεί ανοξείδωτη περικοπή μέχρι 8mm.

3.3. Χαμηλό κόβοντας κόστος: Μπορεί να κόψει με τον αέρα, και το κόστος του είναι 0.5 - 1 Δολ ΗΠΑ. Το ακριβές κόστος περιλαμβάνει την ηλεκτρική ενέργεια 3-6 βαθμός ανά ώρα, 0.08 Δολ ΗΠΑ προστασίας φακών - 0.16 ανά ώρα, και καμία οποιαδήποτε άλληδήποτε δαπάνη. Εάν χρησιμοποιείτε το Ο2 ή το Ν2, το κόστος πρέπει να αυξηθεί κατά 2.4 - 4.8 Δολ ΗΠΑ. (Δεδομένου ότι η μορφή και το πάχος είναι διαφορετικές, η κατανάλωση αερίου θα είναι διαφορετική.)

3.4. Γρήγορη τέμνουσα ταχύτητα, υψηλή αποδοτικότητα, ασφαλής λειτουργία, και σταθερή απόδοση.

3.5. Η καλή ποιότητα, μικρή διαστρέβλωση ομαλή και λεπτή κοιτάζει έξω.

3.6. Εισαγόμενα σερβο μηχανή και σύστημα σύνδεσης για να εγγυηθεί την ακριβή κοπή. Υψηλή τέμνουσα ακρίβεια.

3.7. Το αφιερωμένο λογισμικό επιτρέπει γραφικός ή κείμενο να σχεδιαστεί αμέσως ή να υποβληθεί σε επεξεργασία. Εύκαμπτη και εύκολη λειτουργία.









4. Εφαρμοσμένο υλικό



Εφαρμόσιμος στην κοπή στο πιάτο ή το σωλήνα στο ανοξείδωτο, το χάλυβα άνθρακα, το χάλυβα κραμάτων, το χάλυβα άνοιξη, το αργίλιο, το χαλκό, το τιτάνιο, κ.λπ. Έχει την άριστη επίδραση επεξεργασίας στα είδη σκληρού εύθραυστου χάλυβα κραμάτων.









5. Τομείς εφαρμογής



Ευρέως χρησιμοποιημένος στην επεξεργασία μετάλλων φύλλων, τα εμπορεύματα μετάλλων, τη συσκευή κουζινών, την υψηλός-αποφασιστική συσκευή, το ηλεκτρικό κιβώτιο ελέγχου, τα μέρη αυτοκινήτου, τα γυαλιά, τις αφίσες, τις τέχνες, το φωτισμό, και τα ακριβή μέρη.









6. Κύρια προδιαγραφή δομών

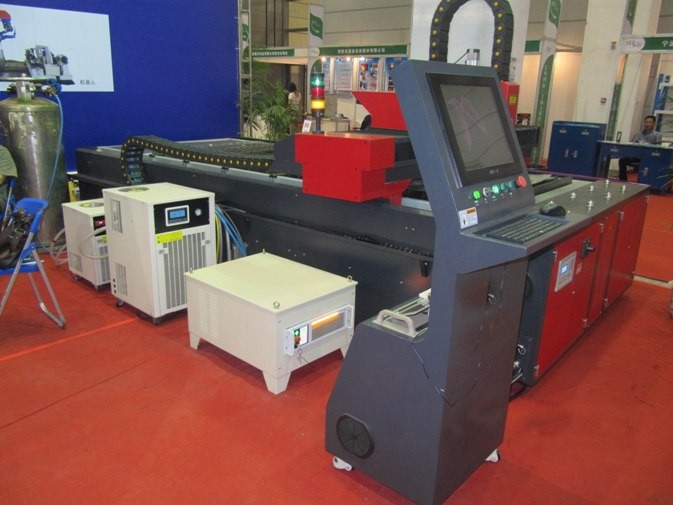

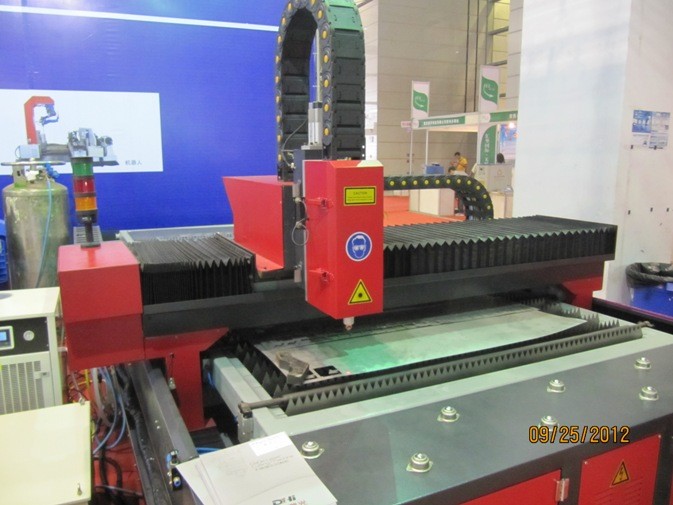

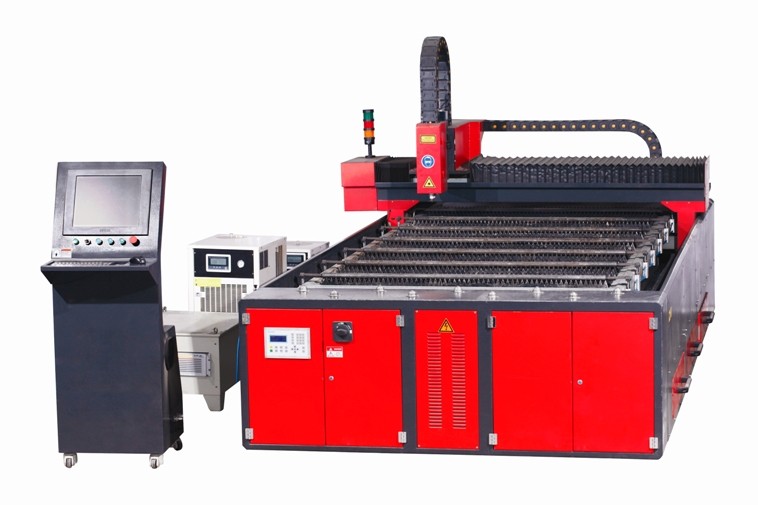

500W-ΛΦ-3015 η τέμνουσα μηχανή λέιζερ ινών αποτελείται από το σώμα μηχανών, το λέιζερ ινών, το κιβώτιο ελέγχου, το σύστημα καθαρισμού αέρα και CNC το σύστημα ελέγχου.







Τεχνική προδιαγραφή



Οπτικές παράμετροι	Μονάδα	500W
Τρέχοντας τρόπος	CW, QCW
Μήκος κύματος κεντρικής ακτινοβολίας	NM	1070-1080
Τυποποιημένη δύναμη παραγωγής	W	500
Ποιότητα ακτίνων	mm*mrad	4
Ταχύτητα ρύθμισης	kHz	5
Διάμετρος ινών μετάδοσης	μm	≥50
Σταθερότητα δύναμης παραγωγής (μακροπρόθεσμη)	%	±2
Δύναμη	VAC	400-460
Κατανάλωση ισχύος	KW	2







Δομή συστημάτων



Τμηματικό αριθ.	Όνομα	Ποσότητα (κομμάτι)	Παρατηρήσεις
1	Λέιζερ ινών	1	Αρχικός εισαγόμενος
2	Οπτικό σύστημα Φακός επέκτασης ταχύτητας Σπεκτροσκόπιο Συγκέντρωση του φακού	1	Υιοθετεί τη γερμανικούς τεχνολογία και ειδικό που σχεδιάζονται. Ο οπτικός φακός έχει επιπτώσεις άμεσα στην ποιότητα facular, της επιρροής η ποιότητα της τεμνουσών ραφής και της φλάντζας, της τεμνόντων ταχύτητας και του πάχους.
3	Σερβο μηχανή της Panasonic	1	Σερβο μηχανή της Panasonic και οδηγός της Panasonic. Εισαγόμενες βίδα και ράγες από την Ταϊβάν
4	Έλεγχος του συστήματος	1	PC
5	Σύστημα ένδειξης λέιζερ	1	Ημιαγωγός (κόκκινο φως)







Κύριος μόλυβδος εξοπλισμού στα καλά χαρακτηριστικά γνωρίσματα: Γεννήτρια λέιζερ και οπτικός φακός. Χρησιμοποιούμε τα ηλεκτρικά τμήματα Σνάιντερ.



CNC πίνακας λειτουργίας

Υιοθετεί τη συγκόλληση δομών χάλυβα, την επεξεργασία αποτυχίας πίεσης, τη βαρέων καθηκόντων δομή ραφιών, την εισαγόμενη κυλώντας βίδα TBI, τη ράγα HIWIN σκαφών της γραμμής, και τη σερβο μηχανή της Panasonic.

Έχει το βοηθητικό εξοπλισμό, στενά και τον απαλοιφής.









7. Κύριες τεχνικές παράμετροι





Προδιαγραφή	παράμετρος
Μήκος λέιζερ	1064nm
Μέγιστη δύναμη λέιζερ	1000W
Προσδιορισμός θέσης	Ένδειξη κόκκινου φωτός
Αποτελεσματική περιοχή επεξεργασίας	1500mm*3000mm
X/Y ο άξονας επαναλαμβάνει την ακρίβεια προσδιορισμού θέσης	±0.03mm
Μέγιστο τέμνον πάχος του χάλυβα άνθρακα	≤8mm
Μέγιστη τέμνουσα ταχύτητα του χάλυβα άνθρακα	ανοξείδωτο πάχους 0.8mm, 1214m/min, ανοξείδωτο πάχους 1.0mm, 1012m/min
Έγγραφα υποστήριξης	DXF κ.λπ. (λογισμικό CAD υποστήριξης αυτόματο, λογισμικό CorelDraw)
Ενέργεια που καταναλώνεται συνολική	≤ 20KW
Παροχή ηλεκτρικού ρεύματος	3 φάσεις 4 εναλλασσόμενο ρεύμα καλωδίων 380V, 50Hz/60Hz/60A





8. Τέμνουσες παράμετροι



Πάχος (χιλ.)	Υλικό	Ανώτατη τέμνουσα ταχύτητα (m/min)	Βοηθητικό αέριο
1	M.S.	8	Οξυγόνο
2		4.5
3		3
4		2
5		1.5
6		0.8
1	S.S	6	Άζωτο
2		3
3		1.5
1	Κράμα αργιλίου	3
2		1.5





9. Τεχνικές παράμετροι



Πρότυπο	ΛΦ-3015
Μήκος κύματος λέιζερ	1070nm
Ανώτατη δύναμη λέιζερ	500W (CW)
Περιοχή εργασίας	3000mmX1500mm
Χ κτύπημα άξονα	3000m
Κτύπημα άξονα Υ	1500m
Χ, ακρίβεια προσδιορισμού θέσης άξονα Υ	±0.05mm
Χ, το Υ, άξονας Ζ επαναλαμβάνει την ακρίβεια προσδιορισμού θέσης	±0.03mm
Χ, Υ ενιαία ταχύτητα κανένας-καθήκοντος άξονα ανώτατη	20min
X/Y ανώτατη ταχύτητα αλληλεπίδρασης άξονα	40min
X/Y ανώτατη αξονική επιτάχυνση	1.0G
CNC σύστημα	LASERCUT
Ανώτατο βάρος φόρτωσης	500KG
Φάση	3
Εκτιμημένη τάση	380V
Συχνότητα	50Hz
Επίπεδο προστασίας κύριας δύναμης	IP54
Ολόκληρο βάρος	2250KG





10.  Τμήματα εξοπλισμού



Στοιχείο	Όνομα	Προδιαγραφή	Qty
1	ΛΦ-3015	3000mm*1500mm	1 σύνολο
2	Λέιζερ ινών	500W	1
3	CNC σύστημα	LASERCUT	1
4	Τέμνον κεφάλι λέιζερ	ΗΠΑ lasermech	1
5	Δοχείο ψύξης νερού		1 σύνολο





11. Τεχνικά έγγραφα παρεχόμενα



Στοιχείο	Τεχνικά έγγραφα	Μονάδα	Ποσότητα
1	Οδηγίες λειτουργίας	Σύνολο	1
2	Λογισμικό που χρησιμοποιεί τις οδηγίες	Σύνολο	1
3	Ειδικό τέμνον λογισμικό λέιζερ	Σύνολο	1
4	Πιστοποίηση προϊόντων	Σύνολο	1
5	Κατάλογος συσκευασίας μηχανών	Κομμάτι	1





12. ΕΓΚΑΤΑΣΤΑΣΗ & Η ΕΠΙΤΡΟΠΗ



Το προσωπικό ΠΩΛΗΤΩΝ θα εποπτεύσει την εγκατάσταση και την ανάθεση μηχανών

Η υπηρεσία περιλαμβάνει από:

1. Ανεφοδιασμός του καταρτισμένου τεχνικού.

2. Επίβλεψη του προσωπικού του πελάτη για:

a) Προσδιορισμός θέσης της μηχανής

b) Τρέξιμο των καλωδίων και των μανικών από το σημείο εισόδων υπηρεσιών

c) Σύνδεση των ηλεκτρικών καλωδίων και των μανικών αερίου στη μηχανή

3. Ευθύνη πελάτη

a) Ένας αεροσυμπιεστής (που χρησιμοποιείται κυρίως στις πνευματικές μετακινήσεις)

b) Ένα μπουκάλι του υγρού οξυγόνου (προτιμητέου με liquefier)

c) Δύναμη: 380V 50HZ 3 φάσεις (με έναν 30KW ρυθμιστή)

d) Τα αέρια, ο αέρας και οι ηλεκτρικές προμήθειες είναι διαθέσιμοι για τη σύνδεση στη μηχανή στα ορισμένα σημεία.

e) Ο πελάτης πρόκειται να εξασφαλίσει ότι η περιοχή είναι σαφής πριν από την έναρξη της εγκατάστασης, της ρύθμισης και της κατάρτισης.

f) Ο ανεφοδιασμός εργάζεται, σφαγές και ασφάλεια για να ξεφορτώσει τη μηχανή και να βοηθήσει με την εργασία εγκαταστάσεων υπό την καθοδήγηση του επόπτη εγκαταστάσεων DADE

g) Ανεφοδιασμός των μηχανικών συναρμολογητών και ενός ηλεκτρικού συναρμολογητή κατά τη διάρκεια της εγκατάστασης.

h) Ανεφοδιασμός του πιάτου και των αναλωσίμων για τη δοκιμή ανάθεσης, την ευθυγράμμιση μηχανών και την κατάρτιση.

i) Το στεγανό κτήριο, ως εξουσιοδότηση θα είναι κενό εάν η μηχανή υπόκειται στα στοιχεία

j) Κατάλληλο τσιμεντένιο πάτωμα





13. Κατάρτιση



1. Στην ολοκλήρωση της ανάθεσης, ο τεχνικός ΠΩΛΗΤΩΝ θα αρχίσει.

Ο πελάτης θα παράσχει το ικανοποιητικά υλικό και τα αναλώσιμα για να εξασφαλίσει ικανοποιητική ολοκλήρωση στην κατάρτιση.

2. Η κατάρτιση θα περιλάβει από:

a) Επισκόπηση της μηχανής

b) Χαρακτηριστικά γνωρίσματα και λειτουργία ελέγχου

c) Συντήρηση και ρύθμιση μηχανών

d) Εποπτευμένο τρέξιμο της μηχανής

Η κατάρτιση του χειριστή μηχανών είναι ταυτόχρονη με την εγκατάσταση, επομένως το προσωπικό πρέπει να είναι διαθέσιμο καθόλου

χρόνοι.
